高电位治疗仪外观与结构设计全案：壹零壹工业设计家用医疗器械设计实践  |  FROM ZERO TO ONE

一、高电位治疗仪设计背景：家用康养扩容下的行业迭代与用户痛点

中国高电位治疗设备行业已进入规模化增长与体验升级的叠加阶段，据2026年中国高电位治疗装置行业市场报告显示，2025年国内市场规模达45.3亿元，同比增长8.2%，增速高于医疗器械整体行业平均水平；其中家用型高电位治疗仪占比达68.5%，成为市场增长的核心引擎。截至2025年底，全国获批医疗器械注册证的高电位治疗仪型号达127个，具备智能功能的新型号占比提升至33.9%，行业正从“功能普及期”加速进入“体验升级期”。

从全球高电位治疗仪行业发展来看，日本、北美市场的家用产品已率先完成“家居化”转型，产品普遍采用简约立式造型、大字号交互界面与模块化结构设计，全球市场年复合增长率达12.4%，家用便携化、体验友好化已成为明确的行业趋势。

反观国内市场，传统家用高电位治疗仪普遍存在三类显性痛点，也是壹零壹工业设计本次项目的核心解题方向：

• 外观适配性差：多沿用工业设备机箱造型，造型生硬、色彩沉闷，与现代家居环境格格不入；
• 操作门槛过高：界面布局混乱、按键标识过小，中老年核心用户学习成本高、误触率高；
• 安全感知不足：高压绝缘、散热防护等核心安全结构缺乏可视化表达，用户对设备信任度难以建立。

在此背景下，壹零壹工业设计承接客户需求，以“合规为底、体验为核、美学为表”为核心原则，启动了这款立式高电位治疗仪外观与结构设计全案项目。

二、高电位治疗仪设计目标：合规为底、体验为核、美学为表的三维定位

1.合规性目标：全维度符合医械监管标准

严格遵循《医疗器械监督管理条例》与YY0649-2016《电位治疗设备》国家强制标准，高电位治疗仪结构设计全面满足电气绝缘、耐燃防护、机械安全等核心要求，确保产品可顺利通过医疗器械注册检验，为客户产品上市扫清合规障碍。

2.体验性目标：降低全年龄段用户使用门槛

针对家用场景核心使用人群——中老年用户，优化交互逻辑与操作方式，实现“一看就懂、一按就用”；同时优化产品体量感与移动便利性，适配家庭客厅、卧室等多场景摆放与收纳，提升家用高电位治疗仪的场景适配性。

3.差异化目标：建立可识别的产品视觉资产

突破行业同质化的“方盒造型”，通过特征化设计元素、专属色彩体系与材质搭配，构建高辨识度的产品外观，帮助客户在终端市场建立鲜明的品牌视觉记忆点，打造差异化的高电位治疗仪产品形象。

三、高电位治疗仪用户痛点解决方案：精准击破传统产品三大核心问题

1.破解“操作难”：大按键+清晰丝印，降低认知负荷

针对中老年用户视力退化、操作不灵活的问题，壹零壹工业设计团队将正面操作区的8个功能按键全部采用大尺寸圆形按键，配合大字号中文丝印标识，“高电位”“负电位”“检测”“智能”等功能一目了然，无需反复查阅说明书即可快速上手。

同时将核心启停按键与屏幕边框进行特征化融合设计，以醒目的圆形紫色按键作为视觉锚点，用户可快速定位操作核心，大幅降低误触概率，这也是本次高电位治疗仪外观设计的标志性交互创新。

2.破解“违和感”：简约立式造型，融入家居环境

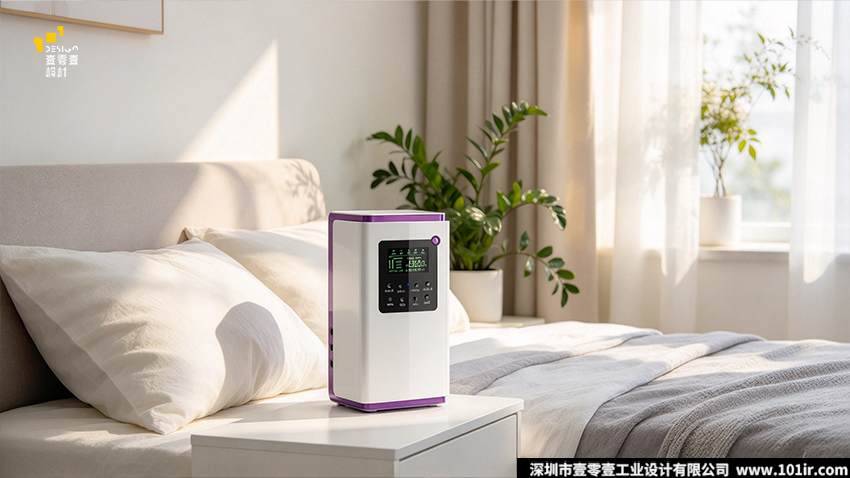

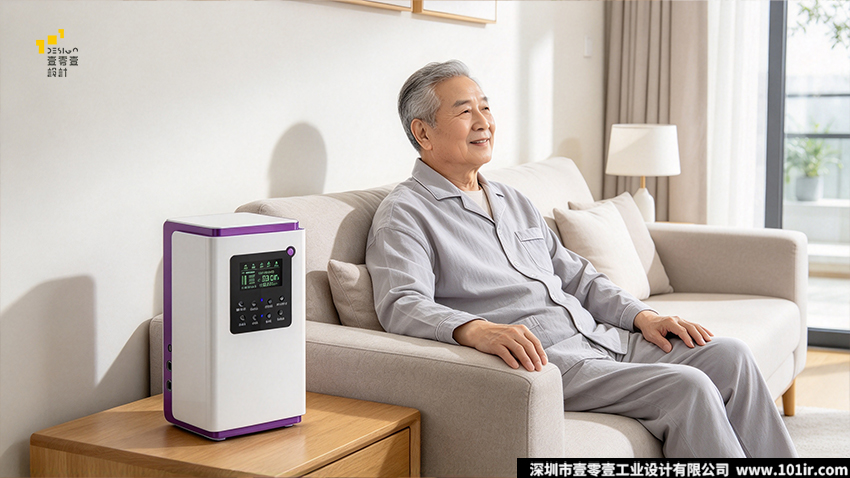

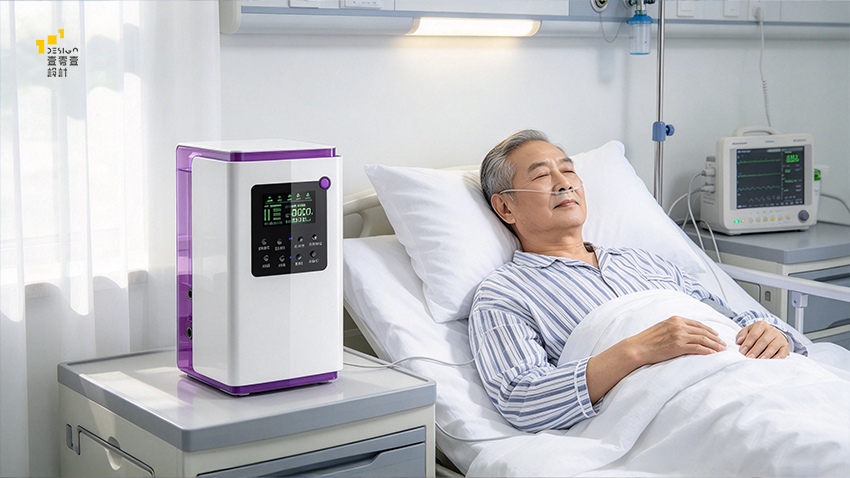

摒弃传统设备的工业机箱造型，采用规整立式主体+大圆角过渡的设计语言，机身线条柔和无尖锐棱角，既弱化了医疗设备的冰冷感，也避免了家庭场景中的磕碰风险。整机建议尺寸控制为505×220×75mm，体量纤薄不占空间，无论是靠墙摆放还是置于电视柜旁，都能与现代家居风格自然融合。

3.破解“信任焦虑”：可视化安全设计，强化专业感知

针对用户对高压设备的安全顾虑，设计通过结构细节传递安全属性：背部采用分层式散热结构，弧形散热格栅与扬声器开孔分区布局，保证内部高压模块散热效率；高压接口集中布置于机身侧面，与操作区物理隔离；机身底部与顶部采用半透明绝缘材质包裹，直观呈现绝缘防护结构，让用户从视觉层面建立安全信任。

四、高电位治疗仪功能与结构设计：模块化布局兼顾安全性能与可制造性

这款高电位治疗仪集成了高电位、负电位、中电位、负离子、智能检测等多模式功能，高电位治疗仪结构设计采用“前后分件、左右分区”的模块化思路，既满足内部电气布局的安全要求，也兼顾了生产组装与后期维护的便捷性。

正面交互区：层级清晰的功能布局

正面操作面板采用“上显示、下按键”的经典层级布局：上方为黑晶防眩光显示屏，绿色背光字体在强光下仍可清晰读取，实时显示电压、时长、工作模式等核心参数；下方8个按键按功能属性分为两排，电位模式键与功能控制键分区排列，中间以蓝色指示灯作为状态反馈，交互逻辑清晰直观。面板右上角设置一枚特征化圆形功能按键，既是视觉亮点，也实现了核心操作的快速可达。

背部功能区：人性化的结构考量

背部结构充分考虑家用场景的使用需求：顶部内置一体化隐藏提手，用户可轻松搬移设备，无需额外配件；中部采用弧形阵列式散热孔，既提升了空气对流效率，也形成了统一的视觉肌理；散热孔下方集成喇叭开孔，保证语音提示与报警音效清晰传递；中下部位预留标签铭牌区，可完整印刷医疗器械注册证号、适用范围、禁忌事项等合规信息；底部设置船型电源总开关与品字电源接口，符合家用电气的使用习惯，也便于插拔维护。

侧面接口区：安全隔离的布线设计

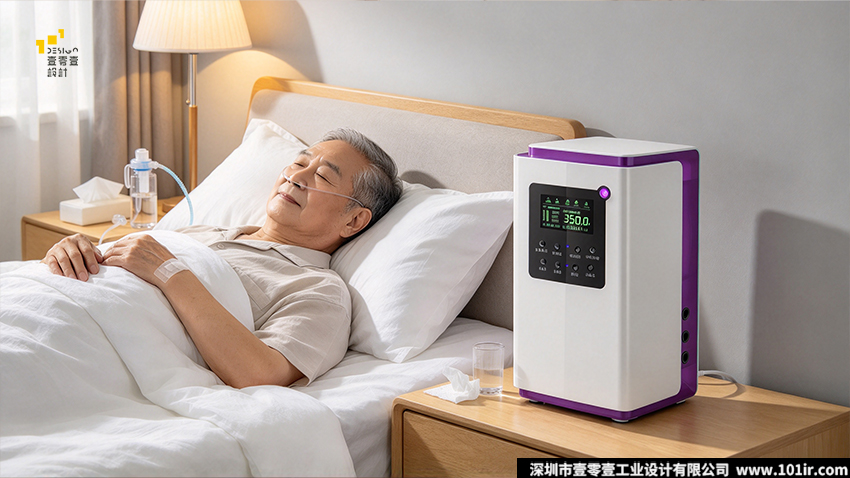

机身侧面集中布置3路输出接口，与正面操作区形成物理分隔，避免用户操作时接触高压接口。接口采用标准化设计，兼容电位坐垫、局部电板等多种配件，满足用户多样化的使用需求。接口周边采用磨砂半透明PC材质包裹，既起到绝缘防护作用，也通过材质对比提升了侧面的视觉层次感。

内部结构：高压绝缘与散热优化

内部结构遵循“高压模块独立封装、强弱电分区布局”的原则，高压发生模块采用全绝缘灌封处理，符合YY0649-2016标准中对电气强度与泄漏电流的强制要求；电路板与壳体之间预留安全爬电距离，配合多重绝缘挡片结构，杜绝高压泄露风险。同时内部风道与背部散热孔精准对应，形成顺畅的散热路径，确保设备长时间工作时内部温度处于安全区间。

五、高电位治疗仪设计思路与风格：轻医疗美学消解家用设备冰冷感

壹零壹工业设计团队提出“轻医疗美学”的高电位治疗仪外观设计思路，摒弃冗余的装饰元素，以纯粹的造型语言构建产品的专业感与亲和感，让医疗设备不再是家中的“突兀存在”。

整体造型采用立式长方体为基础形态，四边做大圆角R角处理，弱化机身的厚重感。正面采用“视觉重心下沉”的构图逻辑，操作面板集中于机身中上部，符合人体站立操作时的最佳视角；面板四周做微弧过渡，与机身曲面自然衔接，避免了拼接缝隙的割裂感。

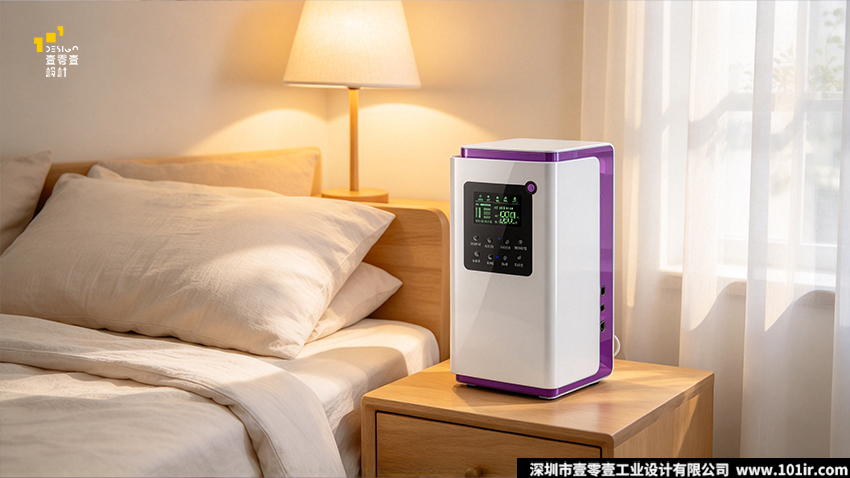

机身侧面采用“双材质拼接”的拆件设计，主体亮面外壳与侧边磨砂半透明PC形成虚实对比，既丰富了产品的视觉层次，也让内部的接口结构若隐若现，传递出技术感与精致感。顶部与底部的半透明紫色饰条上下呼应，形成统一的视觉闭环，打破了全白机身的单调感。

在细节处理上，所有按键均采用与面板齐平的微凸起设计，既保证了按压手感，也便于日常清洁擦拭，符合医疗器械的卫生要求；机身底部设置防滑脚垫，保证设备放置的稳定性，同时减少机身与桌面的摩擦噪音。

六、高电位治疗仪材质工艺选型：医规级CMF设计平衡安全与质感

高电位治疗仪CMF设计严格遵循医疗器械安全标准，同时兼顾家用场景的质感需求，实现了安全性、耐用性与美学表现的三重平衡。

1.主体壳体：ABS+PC合金材料

机身主体采用医用级ABS+PC合金材料，具备高强度、高抗冲的特性，可承受家用场景下的日常磕碰与跌落；材料达到GB/T5169.16规定的FV-2耐燃等级，满足医疗器械的防火安全要求。表面采用高光注塑工艺，形成镜面亮面效果，触感光滑细腻，不易积灰，日常清洁仅需擦拭即可，符合家庭使用的卫生需求。

2.侧边与饰条：磨砂半透明PC

侧边与上下饰条选用磨砂半透明PC材质，具备优异的绝缘性能，是高压设备的理想防护材料；磨砂质感的漫反射效果，既遮挡了内部结构，又保留了光影通透感，提升了产品的高端质感。该材质耐老化、耐黄变，可保证产品长期使用后外观不发生明显变化。

3.操作面板：黑晶亚克力面板

显示与按键区域采用黑晶亚克力面板，透光均匀、防刮耐磨，配合丝印工艺制作的图标与文字，清晰度高、附着力强，长期使用也不会脱落褪色。按键采用硅胶内芯+塑料键帽的结构，按压反馈清晰，寿命可达万次以上，满足家用设备的高频使用需求。

4.结构工艺：模块化注塑成型

整机采用模块化注塑成型工艺，拆件方式遵循“外观面少分缝、结构件易装配”的原则，主体分为前壳、后壳、侧装饰条三大部件，模具结构简单，生产良率高。部件之间采用卡扣+螺丝的双重固定方式，装配牢固，同时便于后期维修拆解。

七、高电位治疗仪配色方案：低饱和度色彩体系构建差异化视觉识别

本次高电位治疗仪外观设计的配色以“医疗专业感”为基底，同时注入家用场景的温和属性，最终确定“珍珠白+罗兰紫+深空黑”的三色搭配体系。

主色：珍珠白——干净适配，包容家居场景

机身主体采用珍珠白作为主色调，白色是医疗领域的经典色彩，传递出干净、卫生、专业的心理感知；同时低饱和度的珍珠白哑光质感，能够适配北欧、现代、简约等绝大多数家居装修风格，不会产生视觉突兀感。

点缀色：罗兰紫——提升辨识度，塑造差异化

选用罗兰紫作为品牌特征色，应用于上下饰条、核心按键与侧边装饰件。紫色在医疗健康领域兼具舒缓、高端的语义，区别于行业普遍使用的蓝色、绿色，形成强烈的视觉辨识度；低饱和度的紫调克制不张扬，既成为产品的视觉记忆点，也不会破坏整体的柔和氛围。

功能色：深空黑——聚焦操作区，强化层级

操作面板采用深空黑色，与白色机身形成强烈对比，让用户的视线自然聚焦于显示与按键区域，提升了交互效率；同时黑色面板能够隐藏屏幕息屏状态下的边框，实现“息屏一体”的视觉效果，提升了产品的精致感。

八、高电位治疗仪设计总结：家用医疗器械设计的合规与体验共生范式

这款由壹零壹工业设计打造的高电位治疗仪，是一次“医疗合规性”与“用户体验感”深度融合的设计实践。从行业趋势与用户痛点出发，设计团队以结构设计筑牢安全合规底线，以外观设计消解医疗设备的冰冷感，以交互设计降低全年龄段使用门槛，最终实现了产品在性能、体验、美学三个维度的均衡表现。

从行业价值来看，该产品打破了家用高电位治疗仪“重功能、轻体验”的行业惯性，证明了医疗器械设计不需要在“专业”与“好看”之间做取舍。通过严谨的结构设计满足医械标准，通过人性化的外观与交互设计适配家用场景，正是当下家用医疗设备迭代的核心方向。

未来，壹零壹工业设计将持续深耕家用医疗器械设计领域，以“设计驱动医疗产品温度升级”为理念，结合前沿CMF工艺与结构技术，打造更多兼具合规性、实用性与美学感的医疗产品，助力中国家用医疗设备行业的品质升级。

九：高电位治疗仪设计常见问题解答

Q1：家用高电位治疗仪外观设计必须符合哪些医疗器械标准？

A：家用高电位治疗仪外观与结构设计首要遵循YY0649-2016《电位治疗设备》国家强制标准，同时需满足《医疗器械监督管理条例》中对产品标识、安全防护的相关要求；材质需符合医用级环保要求，结构需满足电气绝缘、爬电距离、耐燃等级等强制指标，产品铭牌需清晰标注注册证号、适用范围、禁忌事项等合规信息。



Q2：高电位治疗仪结构设计中，高压安全防护有哪些核心要点？

A：高电位治疗仪结构设计的高压防护核心要点包括：①高压模块采用独立绝缘灌封封装，与弱电区域物理分隔；②电路板与壳体之间预留足够安全爬电距离，设置多重绝缘挡片；③高压输出接口与操作区物理隔离，接口周边采用绝缘材质包裹；④整机壳体选用耐燃绝缘材料，满足电气安全与防火双重要求。



Q3：为什么家用高电位治疗仪多采用立式造型设计？

A：家用高电位治疗仪采用立式造型主要有三点优势：①立式造型占地面积小，适配家庭有限的摆放空间；②立式布局符合人体站立操作的视角习惯，操作更舒适；③立式结构更利于内部风道设计，空气自下而上对流，散热效率更高，同时可将电源、接口等功能区集中在背部与侧面，保持正面外观简洁。



Q4：高电位治疗仪CMF设计中，材质选型有哪些特殊要求？

A：高电位治疗仪CMF设计的材质选型有三大特殊要求：①绝缘性能优先，接触高压区域的部件必须采用高绝缘等级材料；②满足医用耐燃标准，主体壳体材料需达到FV-2及以上耐燃等级；③适配家用清洁需求，表面材质需易擦拭、耐黄变、耐磨损，同时不能有尖锐棱角，避免家庭场景磕碰风险。



Q5：壹零壹工业设计这款高电位治疗仪如何适配家居场景？

A：这款高电位治疗仪主要从三方面适配家居场景：①造型上采用大圆角立式简约设计，线条柔和，弱化医疗设备的工业感；②配色采用低饱和度珍珠白为主色，搭配克制的紫色点缀，可适配多数家居装修风格；③尺寸控制为505×220×75mm纤薄体量，搭配隐藏式提手，摆放与移动都十分灵活。



Q6：高电位治疗仪的接口设计为什么要集中布置在侧面？

A：高电位治疗仪将输出接口集中布置在侧面，核心是出于安全与体验的双重考量：①安全层面，高压接口与正面操作区物理分隔，避免用户操作时误触高压部位；②体验层面，侧面布线更整洁，线材不会遮挡正面操作面板，同时保持正面外观的完整性与简洁性；③结构层面，侧面接口更贴近内部高压模块，缩短高压走线距离，降低电气损耗与安全隐患。



Q7：半透明PC材质在高电位治疗仪设计中有什么作用？

A：半透明PC材质在高电位治疗仪设计中兼具功能与美学双重作用：①功能上，PC材质具备优异的绝缘性能，可作为高压区域的防护结构，同时耐老化、耐黄变，使用寿命长；②美学上，磨砂半透明质感可遮挡内部杂乱结构，同时保留光影通透感，提升产品精致度与科技感，打破全塑机身的单调感。



参考资料来源

[1]2026年中国高电位治疗装置行业市场动态分析及产业前景研判报告[R].行业研究报告库,2026.

[2]电位治疗设备:YY0649-2016[S].国家食品药品监督管理总局,2016.

[3]医疗器械监督管理条例[Z].国家药品监督管理局,2024修订版.

[4]GlobalHighPotentialTherapyDeviceMarketTrendAnalysis2023-2030[R].GrandViewResearch,2023.

[5]家用医疗设备外观设计通用规范[J].中国医疗器械信息,2024,30(12):167-170.

[6]2026年中国高压电位治疗仪行业市场现状调查及投资机会研判报告[R].产业经济研究院,2026.
