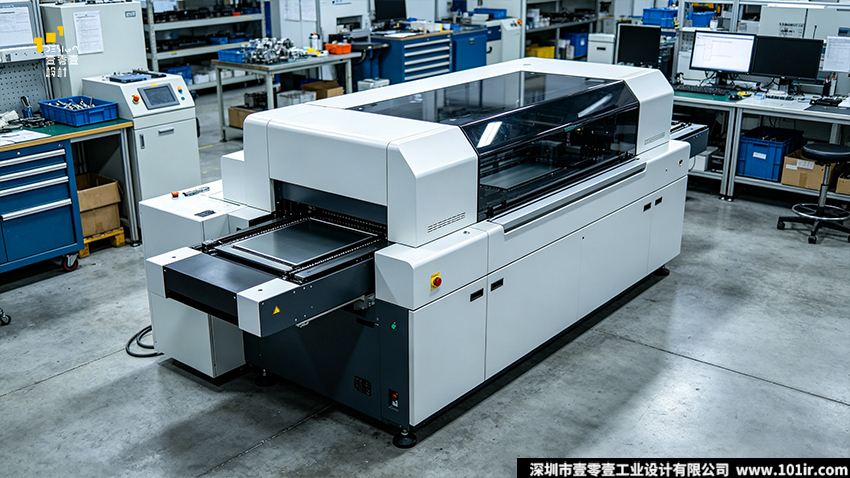

一、光刻机产品设计背景：国产半导体装备的设计使命与战略价值

作为壹零壹工业设计深耕高端工业装备领域十余年的设计师，我们始终坚信：工业设备产品设计流程的核心价值，从来不止于外观美学表达，更在于以系统性设计思维破解核心技术工程化难题，打通从理论创新到产业应用的全链条。而光刻机产品设计，正是高端工业设备设计的集大成者，这颗被誉为“半导体工业皇冠上的明珠”的超精密装备，融合了光学、机械、电子、控制、材料、热学等数十个学科的前沿成果，其设计水平直接决定了一个国家半导体产业的发展上限。

从国家战略层面来看，长期以来全球高端光刻机市场被荷兰ASML公司垄断，尤其是EUV光刻机领域全球市占率达100%。随着全球半导体产业竞争加剧，高端光刻机及核心技术成为我国半导体产业发展的关键“卡脖子”环节，实现光刻机产品设计与制造的自主可控，已经成为关乎国家产业安全、经济安全与信息安全的重大战略课题。

从工业设计视角来看，光刻机的设计与传统工业设备有着本质区别：它不是单一功能的机械装备，而是需要实现亚纳米级精度控制的超精密复杂系统，其设计核心矛盾在于“极致的性能指标”与“工程化落地可行性”之间的平衡。国内光刻机领域权威著作《衍射极限附近的光刻工艺》（伍强等著，清华大学出版社，2024年）中明确指出：我国光刻工艺工程人员长期难以系统了解光刻机设备的设计原理与构造，而设备研发厂商也对光刻工艺的苛刻要求体会不深，这正是光刻机工业设计需要破解的核心问题——以系统性的设计思维，搭建起理论研究、工程制造与工艺应用之间的桥梁。

国家科技重大专项“极大规模集成电路制造装备及成套工艺”（02专项）的持续推进，为国产光刻机产品设计研发提供了顶层支撑，国内长春光机所、清华大学、北京理工大学等科研机构，在光刻机核心分系统设计领域取得了一系列突破性成果，也为我们工业设计师开展整机系统设计提供了坚实的技术基础。

二、光刻机产品设计行业调查研究：设计决策的权威数据支撑

工业设备产品设计流程的核心前提，是对行业的深度洞察与系统性调研，没有全面的行业研究，所有的设计方案都是空中楼阁。针对光刻机这类超精密高端装备，我们的行业调研始终围绕“技术、产业、用户、竞品”四大维度展开，所有调研结论均基于国内公开发表的权威文献与行业数据，确保光刻机产品设计决策的科学性与前瞻性。

（一）全球技术格局与技术发展趋势调研

从全球技术格局来看，光刻机技术形成了清晰的梯队分布：荷兰ASML公司占据绝对领先地位，具备全系列DUV与EUV光刻机的量产能力；日本佳能、尼康公司在中低端DUV光刻机领域具备较强竞争力；而我国目前已实现中低端光刻机的自主量产，在高端DUV光刻机领域取得关键突破，在EUV光刻机领域处于技术攻关与预研阶段。

从技术发展趋势来看，我们通过梳理《光学学报》《光学精密工程》等国内光学领域顶级期刊的近百篇核心论文，总结出光刻机产品设计的三大核心趋势：

• 光学系统向高数值孔径（High-NA）方向发展：北京理工大学李艳秋团队在《极紫外光刻机曝光系统光学设计研究与进展》（《光学学报》2023年第15期）中明确指出，NA0.33的EUV光刻机已实现量产，下一代NA0.55的变形曝光系统成为全球研发重点，而高数值孔径带来的掩模“阴影效应”、像差控制等问题，成为光学系统光刻机产品设计的核心攻关方向；
• 系统设计向多物理场协同方向演进：现代光刻机产品设计已从单一的光学设计，转向光-机-热-电-控多物理场协同设计，尤其是EUV光刻机中，99.98%的光源能量会转化为热量，0.1℃的温度变化就会产生1nm以上的面形误差，热-光-机耦合干扰的抑制成为设计关键；
• 技术路线向多元化创新突破：在传统光刻技术路线面临专利壁垒与物理极限的背景下，国内科研机构开始探索电子束直写、激光直写等新型技术路线，为国产光刻机产品设计的差异化突围提供了新的路径。

（二）国内产业链与供应链调研

光刻机整机包含超过10万个精密零部件，其研发制造依赖全球顶尖的供应链体系，而国产光刻机产品设计研发，必须立足于国内产业链的实际能力。我们通过调研国内半导体装备产业链的公开数据与研究成果，明确了三大核心现状：

• 产业链协同存在核心困境：清华大学朱煜教授团队在《自主创新驱动下的高端装备制造突围路径》（《中国科学院院刊》2025年第5期）中指出，国产光刻机产业链长期面临“国产零部件不愿采用国产材料，国产装备不愿使用国产零部件，下游制造企业不愿采购国产装备”的协同困境，这要求我们在光刻机产品设计阶段就必须充分考虑国产供应链的能力边界，以设计优化弥补产业链短板；
• 核心零部件国产化取得阶段性突破：在光学系统领域，长春光机所已实现193nm浸没式光刻投影物镜的自主设计与研制；在工件台领域，清华大学与华卓精科联合团队突破了磁悬浮平面电机双工件台核心技术；在光源领域，国内已实现193nmDUV准分子光源的自主量产，为高端DUV光刻机产品设计提供了核心支撑；
• 基础材料与精密工艺仍存在短板：超低膨胀光学材料、超高精度镀膜技术、超精密加工工艺等基础领域，国内与国际先进水平仍存在差距，这要求我们在光刻机产品设计过程中，必须将“可制造性、可检测性、可装配性”放在核心位置，避免出现“图纸上能实现，工程上做不出来”的设计陷阱。

（三）用户需求与应用场景调研

不同于普通工业设备，光刻机的终端用户是晶圆制造企业，其核心需求围绕“精度、良率、效率、可靠性”四大核心指标展开，我们通过梳理国内晶圆厂的公开技术需求与行业标准，拆解出光刻机产品设计不同应用场景的设计侧重点：

• 先进制程量产场景：针对7nm及以下先进制程的EUV光刻机，用户核心需求是亚纳米级的套刻精度、超高的成像质量与连续运行的可靠性，光刻机产品设计核心是极致的性能指标与多物理场稳定性控制；
• 成熟制程量产场景：针对28nm-90nm成熟制程的DUV光刻机，用户核心需求是高性价比、高量产稳定性、低维护成本，光刻机产品设计核心是在满足性能指标的前提下，最大化提升国产零部件的适配率，降低整机成本与供应链风险；
• 科研与研发场景：针对高校、科研院所的研发型光刻机，用户核心需求是灵活性、可定制性、多工艺适配能力，光刻机产品设计核心是模块化架构与开放式系统设计，满足不同科研场景的定制化需求。

三、光刻机产品设计核心痛点：工业设计的破局方向

在系统性行业调研的基础上，结合我们在高端工业装备设计领域的实践经验，以及国内权威文献的研究结论，我们总结出光刻机产品设计的五大核心痛点，这也是光刻机工业设计需要重点突破的核心方向，更是工业设备产品设计流程中超精密装备设计的共性难题。

（一）极致精度与系统稳定性的平衡难题

光刻机的核心性能指标是分辨率与套刻精度，高端光刻机的套刻精度要求控制在1nm以内，投影物镜的波像差需控制在亚纳米级，这对整机系统的稳定性提出了近乎苛刻的要求。《光刻机像质检测技术》（王向朝、戴凤钊等著，科学出版社，2021年）中明确指出，光刻机的成像质量受机械振动、温度变化、气流扰动、装配误差等数十种因素的影响，任何一个微小的扰动，都会直接导致成像精度的下降。

而光刻机产品设计面临的核心矛盾是：精度提升往往需要更复杂的系统架构、更多的零部件、更严苛的装配要求，而系统复杂度的提升，又会直接导致稳定性的下降。如何通过系统性的设计优化，在实现极致精度的同时，保障系统的长期稳定性，是光刻机产品设计的第一大核心痛点。

（二）多物理场耦合的协同控制难题

光刻机是一个典型的多物理场耦合复杂系统，光学系统、机械系统、控制系统、热管理系统、流体系统之间相互影响、相互制约，形成了复杂的耦合关系。传统的分系统串行设计模式，往往会出现“单系统指标达标，整机系统性能不达标”的问题。

如何通过光刻机工业设计的系统性思维，实现多物理场的协同设计与耦合抑制，建立“光-机-热-电-控”一体化的设计体系，是光刻机产品设计的核心技术难点，也是高端工业设备产品设计流程中的核心技术门槛。

（三）技术指标与可制造性的适配难题

光刻机的设计指标处于现代精密制造的物理极限，很多设计要求已经超出了传统加工工艺的能力边界。例如：EUV光刻机的反射镜表面粗糙度需达到皮米级（≤0.1nm），传统加工方法根本无法满足；投影物镜的光学元件面形精度要求达到纳米级甚至亚纳米级，对加工、检测、装配工艺都提出了极致要求。

国内超精密加工能力与国际先进水平仍存在差距，这就要求我们在光刻机产品设计阶段，必须充分考虑国内供应链的加工能力，不能盲目照搬国际先进方案。如何通过设计优化，降低加工、装配、检测的工艺难度，在满足核心性能指标的前提下，实现设计方案的工程化落地，是国产光刻机产品设计必须破解的关键痛点。

（四）专利壁垒与自主创新的突围难题

ASML与其核心供应商围绕光刻机技术，在全球布局了超过20万项专利，形成了密不透风的专利壁垒，后发者沿传统技术路线追赶，极易陷入专利侵权的困境。很多国际上成熟的技术方案、架构设计，都被严密的专利保护覆盖，国产光刻机无法直接沿用。

这就要求我们必须通过自主创新，探索新的技术路线、新的架构设计、新的实现方法，绕开专利壁垒。如何在光刻机产品设计阶段就做好专利布局，通过原创性的设计创新，实现“人无我有、人有我优”的技术突破，在规避专利风险的同时，构建自主的知识产权体系，是国产光刻机产品设计的重要前提。

（五）高性能与量产可靠性的兼容难题

实验室环境下的样机研制，与量产环境下的整机制造，有着本质的区别。光刻机作为晶圆厂的核心生产设备，需要实现7×24小时连续稳定运行，整机的平均无故障时间（MTBF）要求达到数千小时以上。而很多实验室环境下能够实现的技术方案，在量产环境下，会面临环境波动、批次差异、长期运行老化等问题，导致性能衰减、可靠性下降。

如何通过光刻机工业设计的优化，在实现高性能指标的同时，提升整机的环境适应性、可维护性、长期运行可靠性，完成从“样机”到“产品”的跨越，是国产光刻机产品设计产业化落地的核心痛点。

四、光刻机产品全流程设计体系：从需求到量产的设计闭环

基于多年高端工业装备设计的实践经验，结合国内光刻机领域的权威研究成果，我们构建了一套适用于光刻机这类超精密工业装备的全流程工业设备产品设计流程体系，整个体系分为6个核心阶段，形成了从需求定义到量产定型的完整设计闭环。不同于普通工业产品的设计流程，光刻机产品设计全程贯穿“系统工程”思维，强调“正向设计、协同研发、迭代优化、全程验证”。

第一阶段：需求定义与指标拆解——光刻机产品设计的顶层锚点

需求定义是光刻机产品设计的起点，也是所有设计决策的核心依据，这一阶段的核心目标是将模糊的市场需求、战略需求，转化为清晰、可量化、可实现的整机技术指标，是工业设备产品设计流程中最核心的顶层设计环节。

我们的设计工作从三个维度开展需求梳理：

• 战略需求：基于国家半导体产业发展规划，明确光刻机产品设计的技术定位、制程节点、国产化率要求、知识产权自主化要求；
• 用户需求：基于晶圆厂的实际生产需求，明确整机的分辨率、套刻精度、产能、良率、可靠性、可维护性等核心性能指标；
• 工程需求：基于国内产业链的加工、制造、装配能力，明确光刻机产品设计方案的可制造性、可检测性、可装配性要求，以及成本控制、供应链安全要求。

在完成需求梳理后，我们会开展核心工作——指标的层级化拆解。基于系统工程理论，将整机的顶层技术指标，逐层拆解为分系统指标、子系统指标、零部件指标，形成完整的指标树，确保每一个零部件的设计指标，都能支撑整机顶层指标的实现。

这一阶段的核心设计原则是“非必要不极致”，避免盲目追求单项指标的极致，而忽略了整机系统的平衡与工程化可行性。长春光机所徐明飞团队在《高数值孔径投影光刻物镜的光学设计》（《光学精密工程》2016年第4期）的研究中，正是通过合理的指标拆解与方案权衡，设计出NA1.35的同轴两反射镜投影光刻物镜，在实现核心指标的同时，有效降低了系统的加工与装配难度。

第二阶段：系统架构设计与方案论证——光刻机产品设计的核心骨架

系统架构设计是光刻机产品设计整机设计的核心，这一阶段的核心目标是确定整机的技术路线、系统架构、分系统边界与协同逻辑，搭建起整机设计的核心骨架，直接决定了整机的性能上限与技术可行性，是工业设备产品设计流程中决定项目成败的核心环节。

光刻机的整机系统架构，主要分为八大核心分系统：照明系统、投影物镜系统、工件台系统、掩模台系统、光源系统、精密对准系统、环境控制系统、整机控制系统。在架构设计阶段，我们需要完成三大核心工作：

• 技术路线选型：基于整机的定位与指标要求，确定核心技术路线，技术路线的选型必须充分考虑专利壁垒、国内技术积累、产业链支撑能力，优先选择具备自主知识产权、国内产业链能够支撑的技术路线；
• 系统架构搭建：基于技术路线，确定整机的整体布局、分系统的空间排布、能量流与信息流的传递路径、多物理场的隔离与协同方案，遵循“模块化、集成化、隔离化”三大原则；
• 多方案论证与仿真验证：针对核心架构设计，提出多套备选方案，通过多物理场仿真软件，开展全维度仿真验证，对比不同方案的性能表现、工程可行性、风险等级、成本周期，最终确定最优的系统架构方案。

第三阶段：分系统详细设计与仿真优化——光刻机产品设计的血肉填充

在系统架构确定后，光刻机产品设计工作进入分系统详细设计阶段，这一阶段是将架构方案落地为具体设计图纸的核心环节，核心目标是完成每个分系统、子系统、零部件的详细设计，通过仿真优化确保每个模块都能满足拆解后的指标要求，同时实现分系统之间的协同匹配。

作为工业设计师，我们在这一阶段的核心工作，不是单纯的结构绘图，而是以“系统思维”统筹分系统的详细设计，重点关注三个核心维度：

• 光学与机械的集成设计（光机一体化设计）：与光学工程师深度协同，基于光学元件的参数、精度要求，设计高刚性、高稳定性、低应力的光学支撑结构，同时为光学系统的热管理、振动隔离提供支撑；
• 多物理场协同优化：针对每个分系统开展全维度的多物理场仿真优化，包括光机集成仿真、热-结构耦合仿真、动力学仿真等，通过仿真优化，提前预判设计中存在的风险，抑制多物理场耦合带来的不利影响；
• 面向制造与装配的设计（DFM/DFA）：全程与加工制造、装配工艺工程师协同，确保每一个零件的设计，都符合国内的加工工艺能力，每一个模块的设计，都具备合理的装配基准、可调节余量、可检测性，是国产光刻机产品设计工程化落地的核心保障。

第四阶段：公差分配与可制造性设计——光刻机产品设计落地的关键保障

公差设计是超精密装备设计的核心环节，也是决定光刻机产品设计方案能否工程化落地的关键。对于光刻机而言，公差分配的合理性，直接决定了整机的精度实现、制造成本、装配难度与量产良率，是工业设备产品设计流程中超精密装备设计的核心技术要点。

我们在光刻机产品设计公差设计中，始终遵循“逆向分配、逐级优化、重点管控”的核心原则，形成了一套完整的公差设计体系：

• 公差逆向分配：基于整机的顶层精度指标，采用反向灵敏度分析法，从整机到分系统、从分系统到零部件，逆向分配公差，对高灵敏度环节分配严苛的公差，对低灵敏度环节适当放宽公差；
• 公差仿真与验证：完成初步公差分配后，通过蒙特卡洛仿真，模拟大批量生产中的公差波动，分析公差波动对整机性能的影响，验证公差分配的合理性，预判量产良率；
• 主动补偿设计：针对光刻机中超严苛的公差要求，摒弃传统的“靠加工精度硬保”的思路，采用“被动精度+主动补偿”的设计方法，通过设计精密调节机构、在线检测系统、主动补偿算法，实现精度的实时校准与补偿，大幅降低机械加工的公差要求。

第五阶段：样机试制与迭代优化——光刻机产品设计从图纸到实物的跨越

完成详细设计与公差设计后，光刻机产品设计工作进入样机试制与迭代优化阶段，这是将设计图纸转化为物理实体的核心环节，也是验证设计方案可行性、发现设计缺陷、优化设计方案的关键过程。光刻机的样机试制，遵循“分部件-分系统-整机”的逐级试制、逐级验证的原则，避免出现“整机装配完成后，才发现核心问题”的情况。

我们的样机试制与迭代优化工作，分为三个核心环节：

• 核心部件与分系统样机试制：首先针对光学系统、工件台系统等核心分系统，开展样机试制与性能测试，验证每个分系统是否满足设计指标，排查设计、加工、装配中的问题，开展设计优化与迭代；
• 整机集成与联调：在所有分系统都完成样机试制与性能验证后，开展整机的集成装配与联调，严格遵循“逐级装配、逐级检测、逐级校准”的原则，打通所有分系统的协同工作，验证整机的功能完整性；
• 性能测试与设计迭代：基于国家光刻机相关技术标准与设计指标，开展整机全维度的性能测试，针对测试中发现的问题，定位问题根源，开展设计优化、工艺优化，完成设计方案的迭代升级。

第六阶段：性能验证与量产定型——光刻机产品设计从样机到产品的闭环

样机通过性能测试后，光刻机产品设计工作进入最终的性能验证与量产定型阶段，这一阶段的核心目标是完成设计方案的工程化验证，固化设计图纸、工艺文件、质量标准，实现从“样机”到“量产产品”的跨越，完成整个工业设备产品设计流程的闭环。

这一阶段的核心工作分为三个维度：

• 工程化验证与可靠性考核：针对定型前的样机，开展长期的工程化运行验证，全面验证整机在量产环境下的长期运行可靠性、可维护性、环境适应性；
• 设计固化与工艺固化：完成所有设计优化后，固化整机的设计图纸、BOM清单、零部件技术规范，固化加工、装配、校准、测试工艺，形成完整的设计与工艺文件体系，同时完成所有核心技术的专利布局；
• 供应链体系搭建与量产导入：完成国产供应链的筛选、认证、培育，建立稳定的供应链体系，制定完善的质量控制标准，保障量产产品的性能一致性与质量稳定性，最终实现光刻机产品设计方案的量产落地。

五、光刻机产品设计核心技巧：超精密装备设计的实战心法

在光刻机产品设计全流程的实践中，我们总结出了六大核心设计技巧，这些技巧是我们在多年高端工业装备设计中，结合国内权威文献的研究成果沉淀下来的实战心法，也是破解光刻机产品设计核心痛点的关键方法，适用于所有超精密工业设备产品设计流程。

（一）多物理场协同设计技巧：从“串行设计”到“并行协同”

传统的分系统串行设计模式，是导致多物理场耦合问题的核心根源。我们在光刻机产品设计中，采用了“多物理场并行协同设计”技巧，建立了跨专业的协同设计平台，光学、机械、热学、控制等专业的工程师，从设计初期就全程参与，同步开展设计工作。

具体实施中，我们建立了“主模型+多专业子模型”的协同设计体系，同时建立多物理场联合仿真平台，实现光-机-热-电-控多物理场的联合仿真，提前预判不同分系统之间的耦合影响，在设计阶段就完成协同优化，从根源上抑制多物理场耦合带来的性能劣化。

（二）公差灵敏度逆向设计技巧：从“盲目加严”到“精准管控”

在超精密装备设计中，很多设计师会陷入“公差越严越好”的误区，最终导致加工难度与成本指数级上升，却无法实现预期的精度提升。我们采用的“公差灵敏度逆向设计技巧”，核心是“先找影响因子，再分配公差”，通过灵敏度分析，精准识别对整机性能影响最大的关键环节，把公差管控的重点放在高灵敏度因子上，对低灵敏度因子适当放宽公差，实现“用最低的成本，实现最高的精度”。

（三）主动补偿设计技巧：从“被动保精度”到“主动控精度”

对于光刻机这类亚纳米级精度的装备，单纯依靠加工与装配精度来保障性能，已经接近物理极限，成本极高且可行性极低。“主动补偿设计技巧”的核心，是通过“检测-计算-调节”的闭环设计，用主动补偿替代被动精度保障，大幅降低加工工艺难度，同时实现更高的精度控制，是光刻机产品设计中突破物理极限的核心方法。

（四）专利规避与创新设计技巧：从“跟跑模仿”到“自主突围”

面对国外严密的专利壁垒，国产光刻机产品设计不能走“模仿-追赶”的老路，必须通过原创性的设计创新，实现专利规避与自主突围。该技巧的核心，是“先梳理专利壁垒，再寻找创新突破口，后构建自主专利池”，通过替代方案、架构重构、路线创新三种方式，开展差异化设计，同时构建层层递进的专利保护体系，形成自主的知识产权护城河。

（五）模块化与集成化平衡设计技巧：兼顾性能与可维护性

光刻机产品设计中，模块化设计与集成化设计是一对天然的矛盾：过度模块化会增加系统的连接环节，导致装配误差增大、性能下降；过度集成化会导致系统无法拆分，装配、调试、维护难度极大。“模块化与集成化平衡设计技巧”的核心，是“基于功能与性能的分级模块化设计”，针对不同层级的系统，采用差异化的设计策略，兼顾性能与可维护性。

（六）可靠性优先的降维设计技巧：从“实验室达标”到“量产稳定”

很多实验室样机能够实现性能指标，却无法实现量产落地，核心原因是忽略了量产环境下的可靠性设计。“可靠性优先的降维设计技巧”的核心，是“以量产环境的极限工况，作为设计的基准工况”，在光刻机产品设计阶段就充分考虑量产环境中的各种波动、干扰、老化问题，通过降维设计，保障整机在各种工况下的性能稳定性与长期可靠性。

六、光刻机产品设计实战案例：某国产DUV光刻投影物镜全流程设计落地

为了更直观地呈现光刻机产品设计的逻辑与实践方法，我们以国产浸没式DUV光刻投影物镜设计为例，完整拆解其工业设备产品设计流程全链路，呈现从需求定义到方案落地的完整设计实践。

（一）设计需求与指标定义

本次光刻机产品设计的目标，是面向光刻工艺的应用需求，研制工作波长深紫外浸没式高数值孔径投影光刻物镜，核心设计指标如下：

• 核心性能指标：像方数值孔径NA，全视场波像差RMS，畸变，远心度；
• 工程化指标：光学元件加工难度适配国内超精密加工能力，装配工艺可实现，具备量产可行性；
• 自主化要求：方案具备完全自主知识产权，规避国际核心专利壁垒。

（二）行业调研与痛点分析

在设计初期，我们全面梳理了国际主流光刻物镜的设计方案与相关专利，明确了光刻机产品设计的核心痛点：

• 国际主流的高NA浸没式光刻物镜方案，均被蔡司、ASML等企业的严密专利覆盖，直接沿用方案会面临严重的专利侵权风险；
• 高NA物镜设计的核心矛盾，是大数值孔径与像差控制、远心度控制之间的平衡，传统方案中，NA在0.85-1.35范围内变化时，系统远心度会出现严重劣化，无法满足设计要求；
• 传统高NA物镜方案，对光学元件的面形精度、加工工艺要求极高，超出了当时国内超精密加工的能力边界，工程化可行性低。

（三）方案设计与创新突破

针对核心痛点，我们开展了多方案设计与仿真优化，最终确定了同轴两反射镜投影光刻物镜的核心架构，通过三大核心创新，破解了光刻机产品设计痛点：

• 架构创新：对比多套方案，最终选择了同轴式结构方案，在实现更高数值孔径的同时，减少了光学元件数量，降低了系统复杂度与加工难度，同时规避了国际专利的架构保护；
• 核心技术突破：创新性地提出了双可变曲面光阑的设计方案，解决了系统NA变化时的远心度劣化问题，将最大远心度控制在3.21mrad以内，完美满足了设计指标；
• 像差优化设计：通过光学系统的全局优化，平衡了各类像差，最终实现全视场波像差小于1nm，畸变小于1nm，达到了国际同类产品的先进水平，同时降低了光学元件的加工难度。

（四）公差设计与可制造性优化

完成光学系统设计后，我们开展了详细的公差分配与可制造性设计，完善光刻机产品设计的工程化落地细节：

• 采用逆灵敏度分析法，完成了各项参数的公差逆向分配，在保障成像质量的前提下，最大化降低加工与装配难度；
• 针对光学元件的安装，设计了无应力柔性支撑结构，同时设计了纳米级精密调节机构，实现光学元件的精准装配与主动补偿；
• 优化了光学材料选型与镀膜方案，选用了国内可量产的超低膨胀光学材料，适配了国内的光学镀膜工艺能力。

（五）样机试制与性能验证

完成详细设计后，我们开展了物镜样机的试制与性能验证，完成了光刻机产品设计从图纸到实物的落地：

• 完成了所有光学元件的加工、镀膜与检测，所有元件均满足设计要求；
• 完成了镜组的装配、校准与调试，确保装配精度满足设计要求；
• 开展了全面的像质检测与性能测试，测试结果显示，所有核心指标均达到设计要求，验证了设计方案的可行性与正确性。

（六）设计成果与价值

这套浸没式光刻投影物镜的光刻机产品设计方案，为国产DUV光刻机的研制提供了核心的理论依据与技术支撑，同时通过设计优化，实现了核心技术与国内产业链的适配，推动了国产超精密光学加工、镀膜技术的进步，为国产高端光刻机的自主可控发展奠定了重要基础。

七、光刻机产品设计常见问题解答

1.完整的光刻机产品设计核心流程分为哪几个阶段？

完整的光刻机产品设计全流程，遵循高端工业装备工业设备产品设计流程的系统工程逻辑，核心分为6个阶段：需求定义与指标拆解、系统架构设计与方案论证、分系统详细设计与仿真优化、公差分配与可制造性设计、样机试制与迭代优化、性能验证与量产定型，6个阶段形成从需求到量产的完整设计闭环。



2.国产光刻机产品设计面临的核心痛点与解决方案是什么？

国产光刻机产品设计核心面临五大痛点：极致精度与系统稳定性的平衡难题、多物理场耦合的协同控制难题、技术指标与可制造性的适配难题、专利壁垒与自主创新的突围难题、高性能与量产可靠性的兼容难题。

对应的核心解决方案包括：采用多物理场并行协同设计、公差灵敏度逆向分配、主动补偿设计、专利规避与架构创新、可靠性优先的降维设计，同时在设计初期就深度联动国产供应链，以设计优化弥补产业链短板。



3.光刻机工业设计与普通工业设备设计的核心区别是什么？

光刻机工业设计与普通工业设备设计的核心区别，集中在3个维度：

1.设计核心目标不同：普通工业设备设计兼顾功能、成本、外观，而光刻机产品设计的核心目标是实现亚纳米级的精度控制与系统稳定性，外观设计仅为辅助，核心是光机一体化与多物理场协同设计；

2.系统复杂度不同：普通工业设备通常为单一或少量学科融合，而光刻机是数十个学科前沿成果的集成，是超精密复杂系统，设计必须遵循系统工程思维，而非单一功能实现；

3.工程化要求不同：普通工业设备设计适配常规加工工艺，而光刻机产品设计处于现代精密制造的物理极限，必须在设计阶段就平衡极致指标与可制造性，同时兼顾量产可靠性与专利规避。



4.光刻机产品设计中多物理场协同设计的核心方法是什么？

光刻机产品设计中多物理场协同设计的核心方法，是从传统的串行设计转向并行协同设计，核心分为3步：

1.建立跨专业协同设计平台，光学、机械、热学、控制、流体等专业工程师从设计初期全程参与，基于同一主模型同步开展设计；

2.搭建多物理场联合仿真平台，实现光-机-热-电-控多物理场的联合仿真，提前预判分系统之间的耦合影响；

3.采用隔离化设计与协同优化相结合的方式，通过物理隔离减少分系统之间的耦合干扰，同时通过全局优化实现多物理场的协同匹配，在设计阶段完成耦合抑制。



5.国产光刻机设计如何有效规避国际专利壁垒？

国产光刻机产品设计规避国际专利壁垒的核心方法，是坚持原创性创新，而非模仿跟跑，核心分为3个环节：

1.设计初期全面梳理全球光刻机领域核心专利，明确专利保护范围、技术边界与空白地带，识别专利禁区；

2.采用三种差异化创新方式绕开专利壁垒：替代方案（用不同技术原理实现相同功能）、架构重构（改变系统架构与模块组合方式）、路线创新（探索全新技术路线）；

3.设计过程中同步布局自主专利，从核心技术到应用场景，从整机架构到零部件细节，构建层层递进的专利保护体系，形成自主知识产权护城河。



6.光刻机产品设计中公差分配的核心原则与技巧是什么？

光刻机产品设计中公差分配的核心原则是“逆向分配、逐级优化、重点管控、主动补偿”，核心技巧包括：

1.采用反向灵敏度分析法，精准识别对整机精度影响最大的高灵敏度因子，对高灵敏度环节分配严苛公差，对低灵敏度环节适当放宽公差，避免盲目加严公差；

2.通过蒙特卡洛仿真模拟量产公差波动，验证公差分配的合理性，预判量产良率，基于仿真结果优化公差方案；

3.摒弃“靠加工精度硬保”的传统思路，采用“被动精度+主动补偿”的设计方法，通过精密调节机构、在线检测系统与主动补偿算法，降低加工公差要求，同时实现更高的精度控制。



7.DUV光刻机与EUV光刻机的产品设计核心差异是什么？

DUV光刻机与EUV光刻机的光刻机产品设计核心差异，集中在4个维度：

1.光学系统设计差异：DUV光刻机采用透射式光学系统，工作波长193nm，而EUV光刻机采用反射式光学系统，工作波长13.5nm，对光学元件的面形精度、镀膜技术要求提升了一个数量级，光学系统设计难度呈指数级上升；

2.环境控制设计差异：EUV光刻机的光学系统必须在高真空环境下工作，同时99.98%的光源能量会转化为热量，对真空系统设计、热管理系统设计的要求远高于DUV光刻机；

3.系统架构设计差异：EUV光刻机增加了光源系统、真空系统、碎屑防护系统等复杂模块，整机系统复杂度远高于DUV光刻机，多物理场耦合问题更突出，对系统架构设计的协同性要求更高；

4.可制造性设计差异：EUV光刻机的核心零部件加工、装配、检测要求，均处于现代精密制造的物理极限，对光刻机产品设计的可制造性、可装配性设计提出了近乎苛刻的要求。

八、文章总结

光刻机产品设计，从来不是单一维度的技术突破，而是一场系统性的工程攻坚战。作为工业设计师，我们在这场攻坚战中的核心价值，从来不止于画好一张图纸，而是以系统性的设计思维，串联起基础研究、技术创新、工程制造、产业应用的全链条，打通从“技术突破”到“产品落地”的最后一公里，完善高端装备工业设备产品设计流程的标准化体系建设。

通过对光刻机产品设计全流程的深度拆解，我们可以总结出三大核心结论，这不仅是光刻机产品设计的核心逻辑，也是所有高端工业装备设计的底层规律：

第一，自主创新是国产高端装备设计突围的唯一路径。面对国外严密的技术封锁与专利壁垒，单纯的模仿跟跑，永远无法摆脱受制于人的局面。只有坚持原创性的设计创新，从系统架构、技术路线、核心方法上实现自主突破，才能真正构建起自主可控的技术体系，实现从跟跑到并跑、再到领跑的跨越。

第二，系统工程思维是超精密装备设计的核心灵魂。光刻机这类超精密复杂系统的设计，成败的关键从来不是单项指标的极致，而是整个系统的平衡与协同。只有以系统工程思维统筹全流程设计，实现光-机-热-电-控多物理场的协同，实现性能指标与可制造性、可靠性、量产性的平衡，才能真正完成从图纸到产品、从样机到量产的跨越。

第三，产业链协同是高端装备设计落地的根本保障。高端装备的设计研发，从来不是一家企业、一个机构能够独立完成的，它依赖于整个产业链的协同支撑。光刻机产品设计工作必须立足于产业链的实际能力，在设计阶段就深度联动上下游，以设计优化弥补产业链短板，以设计需求牵引产业链技术进步，形成“设计牵引、制造支撑、协同创新”的良性循环，才能真正实现高端装备的自主可控。



结尾

作为一名中国的工业设计师，深耕高端工业装备设计领域，我们始终怀揣着“以设计铸国之重器”的使命与信念。光刻机产品设计研发之路，道阻且长，但行则将至。我们看到，国内无数的科研工作者、工程师、设计师，正在这条道路上奋力前行，从光学系统到工件台，从光源到精密对准系统，一个又一个核心技术被突破，一个又一个设计难关被攻克。

工业设备产品设计流程的终极浪漫，从来不止于眼前的图纸与线条，而在于用自己的设计，为国家的产业发展、科技进步，贡献一份实实在在的力量。未来，我们壹零壹工业设计的团队，将继续深耕高端工业装备设计领域，以系统性的设计思维、极致的工匠精神，持续助力国产光刻机产品设计与高端半导体装备的研发，与所有行业同仁一道，共同推动国产高端装备的自主可控发展，用设计赋能中国制造，用创新铸就中国智造的未来。
