工业设备设计流程系列(十)：SMT贴片机产品设计全流程详解  |  FROM ZERO TO ONE

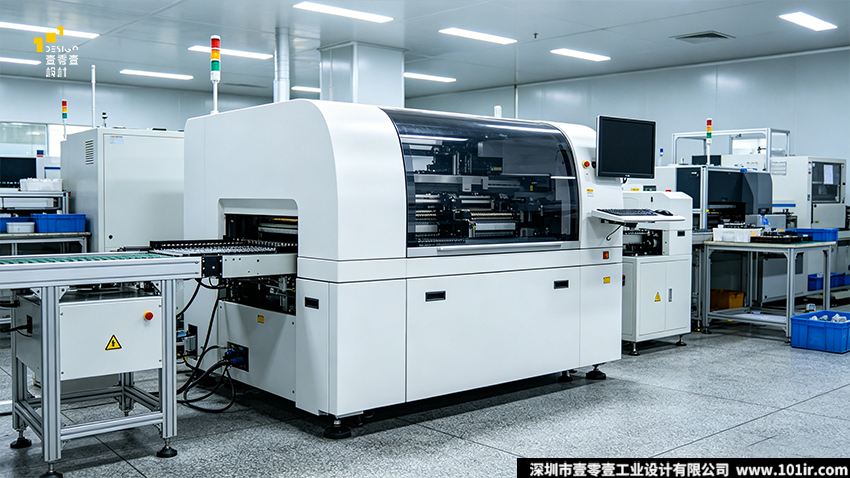

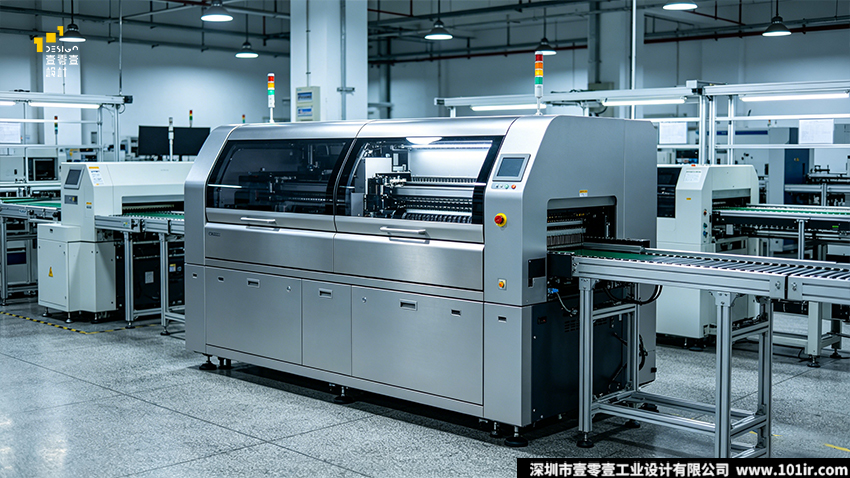

一、SMT贴片机产品设计行业背景与国产替代趋势

作为壹零壹工业设计的一名工业设计师，深耕工业装备设计领域十余年，我始终坚信：好的工业设计，从来不是外观的锦上添花，而是扎根行业痛点、打通技术与场景、实现性能与体验双向突破的系统工程。在电子制造产业链中，SMT贴片机被誉为电子组装产线的“心脏”，是决定电子产品制造精度、效率与可靠性的核心装备，SMT贴片机产品设计能力，直接决定了国产电子制造装备的核心竞争力。

表面组装技术（SurfaceMountTechnology，简称SMT）是现代电子信息产业印制电路板组装制造的核心技术，是电子制造产业链条中不可或缺的关键环节。而SMT贴片机，作为SMT产线中技术壁垒最高、精度要求最严苛的核心设备，承担着将表面贴装元器件精准、高速地贴装到PCB焊盘上的核心功能，其性能直接决定了整条产线的自动化水平、生产良率与制造上限。

早在上世纪60年代，SMT技术便在欧美国家起步，经过数十年的技术迭代，西门子、富士、雅马哈等国际厂商早已形成技术垄断，牢牢占据全球高端贴片机市场的核心份额。反观国内，我国在焊膏印刷机、回流焊设备、AOI检测设备等SMT配套装备领域早已实现规模化国产替代，但在中高端贴片机的研发与产业化上，长期面临“卡脖子”困境。桂林电子科技大学周德俭教授在《电子机械工程》2016年第1期发表的《国产贴片机研发现状与分析》中明确指出，贴片机研发是集机械工程、自动化控制、光学成像、软件工程、精密制造于一体的系统性工程，其技术复杂度堪比半导体领域的光刻机，这也是国产贴片机长期难以实现核心突破的核心原因。

随着国内新能源汽车、消费电子、医疗电子等产业的爆发式增长，国内市场对贴片机的需求逐年攀升，同时对设备的柔性化、高精度、高可靠性提出了前所未有的要求。2024年中国SMT设备市场规模已达186亿元，其中贴片机占比超35%，预计未来五年年复合增长率将保持在16%以上。但与之形成鲜明对比的是，高端贴片机进口依赖度仍超80%，国产设备大多集中在中低端多功能市场，在高速高精度贴装领域仍存在显著差距。

作为工业设计师，我们的设计使命，正是打破“重技术、轻设计”的行业惯性，以系统化的工业设计思维，为SMT贴片机产品设计注入全链路价值，将用户需求、技术性能、人机体验、制造可行性、全生命周期可靠性融为一体，为国产贴片机的技术突围提供设计支撑，让国产装备不仅能用，更要好用、耐用、符合国内制造场景的真实需求。

二、SMT贴片机产品设计前置：全维度行业调查与用户研究

工业设计的起点，从来不是画图，而是对行业与用户的深度洞察。在启动SMT贴片机产品设计项目前，我们团队完成了覆盖全产业链的深度行业调查与用户研究，所有调研结论均结合国内权威文献与行业实测数据交叉验证，确保设计方向不偏离真实市场需求。

2.1SMT贴片机产品设计行业技术现状调研

我们系统梳理了国内SMT行业权威文献与专业书籍，包括吴敌、王琳涛、顾霭云编著的《表面组装技术（SMT）基础与通用工艺（第2版）》、张文典先生的《实用表面组装技术（第4版）》、贾忠中先生的《SMT可制造性设计》等行业经典著作，同时研读了《电子机械工程》《电子工业专用设备》等核心期刊中关于贴片机研发的30余篇权威论文，明确了行业技术发展的核心脉络与国内外技术差距，为SMT贴片机产品设计奠定了权威的技术理论基础。

从核心性能指标来看，当前国际头部厂商的高端高速贴片机，贴装精度普遍可达±15μm（3σ）以内，理论贴装速度最高可达135KCPH，Z轴压力控制精度可达±0.03N；而国内主流贴片机的贴装精度大多维持在±25μm（3σ），理论贴装速度集中在80-110KCPH，Z轴压力控制精度仅能达到±0.1N左右。工信部电子第五研究所2025年的测试报告显示，国产设备在处理厚度≥3.0mm的车规级铝基板时，因Z轴伺服刚性不足，元件倾斜角度超标概率达12.4%，而进口设备可将该比例控制在2%以内。

同时我们发现，国产贴片机的技术短板，并非单一指标的差距，而是系统集成能力的不足。正如周德俭教授在研究中指出的，国产贴片机研发长期存在“重单机性能、轻系统协同，重参数对标、轻场景适配”的问题，很多设备实验室参数达标，但在工厂7×24小时高负荷工况下，稳定性、良率、稼动率均出现显著下滑。这一结论，也成为我们后续SMT贴片机产品设计中核心的优化方向。

2.2SMT贴片机产品设计市场与用户需求调研

我们进行了深度调研，梳理出不同场景下SMT贴片机产品设计的核心需求差异：

• 消费电子制造场景：核心需求是高速、高精度、高稳定性，应对01005及以下微型元件的大批量贴装，对设备连续运行的良率一致性、换线效率要求极高，同时对设备占地面积、能耗有明确约束；
• 新能源汽车电子场景：核心需求是车规级可靠性与混合贴装能力，需同时处理0201微型元件与50mm×50mm功率器件，对贴装精度的长期一致性、温度漂移补偿能力、数据全链路追溯能力有严苛要求，需满足AEC-Q200与ISO26262标准；
• 医疗电子场景：核心需求是柔性化与超高良率，以小批量、多品种生产为主，要求设备30分钟内完成快速换型，贴装良率不低于99.95%，同时需满足医疗器械生产质量管理规范的全流程数据追溯要求；
• 中小批量制造场景：核心需求是高性价比、易操作、易维护，对设备的兼容性、调试便捷性、售后响应速度要求高，无法承担进口设备高昂的采购与维护成本。

2.3 SMT贴片机产品设计产业链与竞品调研

我们对贴片机全产业链进行了深度拆解，从核心零部件（直线电机、伺服系统、工业相机、光栅尺、吸嘴、供料器），到整机制造工艺，再到后市场运维服务，全面梳理了国产产业链的优势与短板，为SMT贴片机产品设计的供应链适配、成本控制提供了完整依据。

同时，我们对国内外主流机型进行了对标拆解，包括进口品牌的富士NXT系列、雅马哈YSM系列，国产品牌的木几智能、易通等头部机型，从系统架构、机械结构、人机交互、外观设计、运维便捷性等多个维度，完成了全面的竞品对标分析，明确了国产设备在SMT贴片机产品设计中的优化空间。

三、SMT贴片机产品设计核心痛点与破局方向

基于深度的行业调研，结合权威文献的研究结论，我们梳理出国产SMT贴片机产品设计在研发与应用中的三大核心痛点，而这三大痛点，正是我们工业设计的核心发力点，也是设计必须解决的核心问题。

3.1核心技术痛点：速度与精度的固有矛盾，系统稳定性不足

SMT贴片机产品设计的核心矛盾，是“高速运动”与“高精度贴装”的天然对立——设备运动速度越快，机械臂的惯性振动、热漂移、定位误差就越难控制，这也是高端贴片机研发的核心壁垒。国产设备普遍存在“实验室参数达标，量产工况拉胯”的问题，核心原因在于：高刚性机架设计不足、运动系统振动抑制能力弱、视觉定位与运动控制协同性差、多轴联动算法优化不足，导致设备在高速连续运行时，贴装精度出现显著衰减，元件偏移、虚焊、立碑等缺陷率大幅上升。

设计破局方向：以“系统级设计”替代“单点参数对标”，通过工业设计与结构工程的深度协同，从机架刚性设计、动臂轻量化设计、振动抑制结构设计、热补偿结构设计四个维度，从物理层面降低高速运动带来的精度损耗，同时为算法优化提供稳定的硬件基础，实现速度与精度的平衡。

3.2场景适配痛点：柔性化能力不足，无法匹配国内多元化生产需求

国内电子制造行业的显著特征，是“大批量规模化生产”与“多品种小批量定制化生产”并存，尤其是近年来，小批量、定制化订单占比持续提升，对设备的柔性化能力提出了极高要求。而国产设备大多对标进口机型的标准化设计，在SMT贴片机产品设计阶段，存在换线流程繁琐、异形元件适配能力弱、不同PCB板兼容性差、产线协同能力不足等问题，无法适配国内制造企业多元化的生产场景。

同时，进口设备的操作逻辑、交互界面均基于国外使用习惯设计，国内一线操作人员普遍存在学习门槛高、操作繁琐、故障排查难等问题，设备的稼动率难以充分发挥，这也是很多中小制造企业“买得起进口设备，用不好进口设备”的核心原因。

设计破局方向：以“场景定义设计”为核心，通过模块化架构设计，实现供料系统、贴装头、工作台的快速更换与功能扩展，满足不同场景的柔性生产需求；同时基于国内用户的操作习惯，重构人机交互系统，简化操作流程，优化故障预警与排查机制，降低设备的使用与维护门槛。

3.3全生命周期痛点：制造与运维成本高，国产供应链适配性不足

贴片机的核心零部件，如高精度直线电机、伺服驱动器、高帧率工业相机、光栅尺等，长期依赖进口，不仅导致整机采购成本居高不下，还面临供应链断供风险，同时零部件的定制化程度高，后期维护更换成本高、周期长。此外，国产设备普遍存在“重研发、轻制造，重销售、轻运维”的问题，在SMT贴片机产品设计阶段，在整机制造工艺、防护设计、人机工程设计上投入不足，导致设备长期运行后的磨损、老化问题突出，全生命周期运维成本显著上升。

设计破局方向：通过DFM（可制造性设计）、DFA（可装配性设计）、DFM（可维护性设计）的全流程融入，在SMT贴片机产品设计初期就充分考虑国产供应链的制造能力，优化零部件的通用性与标准化，降低制造与装配成本；同时通过全生命周期设计，优化设备的防护性能、易维护性，降低后期运维成本，提升设备的长期可靠性。

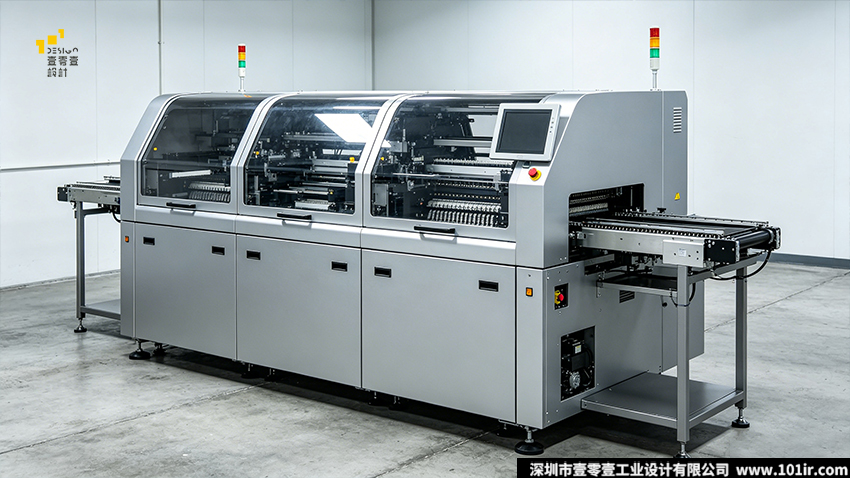

四、SMT贴片机产品设计全流程体系详解

基于十余年工业装备设计经验，结合SMT贴片机的行业特性，我们构建了一套“需求-方案-设计-验证-迭代”的全流程SMT贴片机产品设计体系，整个流程严格遵循工业装备设计的客观规律，每一个阶段都以调研数据、技术验证、用户反馈为核心依据，确保设计最终能够落地，真正解决行业痛点。

4.1第一阶段：需求定义与可行性评审——SMT贴片机产品设计的定盘星

这一阶段的核心目标，是把模糊的市场需求，转化为清晰、可量化、可实现的SMT贴片机产品设计需求指标（PRD），避免设计方向出现偏差。

首先，我们基于行业调研结果，明确产品的核心定位——我们本次设计的产品，是一款面向新能源汽车电子与工业控制场景的中速多功能贴片机，核心目标是填补国产中高端市场空白，实现进口替代。基于定位，我们联合机械工程、自动化控制、光学、软件工程、制造工艺等领域的专家，共同制定了核心设计指标，包括：

• 核心性能指标：贴装精度±20μm（3σ），理论贴装速度≥90KCPH，兼容0201元件至50mm×50mm异形元件，支持最大PCB尺寸510mm×460mm；
• 可靠性指标：平均无故障工作时间（MTBF）≥5000小时，连续运行72小时贴装良率≥99.9%；
• 柔性化指标：全流程换线时间≤15分钟，支持多个供料器站位，兼容编带、管装、托盘等多种物料包装形式；
• 人机与运维指标：操作界面学习周期≤4小时，常规故障排查时间≤10分钟，核心部件更换时间≤30分钟；
• 成本指标：整机BOM成本较同性能进口机型降低40%以上，全生命周期运维成本降低60%以上。

指标确定后，我们开展了全面的技术可行性评审，结合国内供应链的技术能力、核心技术的成熟度、制造工艺的可行性，对每一项指标进行交叉验证，确保指标既具备市场竞争力，又具备落地可行性。同时，我们同步完成了专利风险评审，规避现有技术专利壁垒，规划了产品的自主知识产权布局。这一阶段的所有评审结论，均形成正式文档，作为后续SMT贴片机产品设计的唯一依据，避免后续设计中出现“需求反复”的问题。

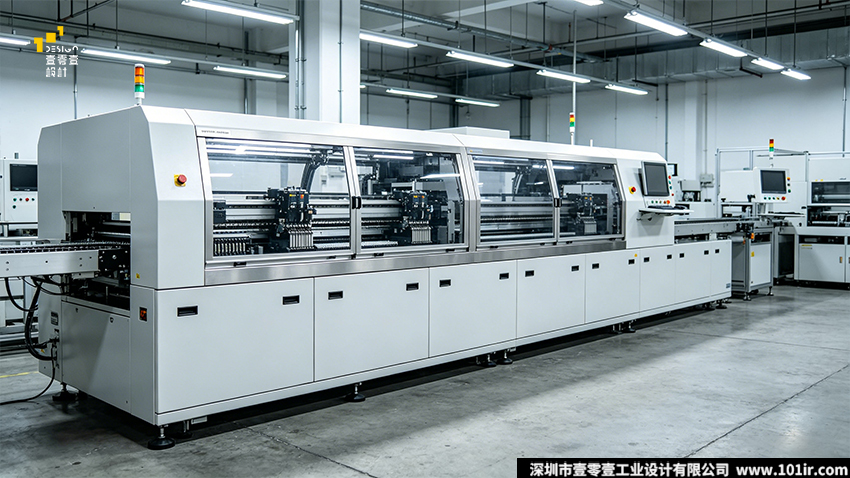

4.2第二阶段：系统架构与方案设计——搭建SMT贴片机产品设计的核心骨架

这一阶段是SMT贴片机产品设计的核心，我们需要从系统层面，确定产品的整体架构，平衡性能、成本、可靠性、可制造性之间的关系，输出整体设计方案。

贴片机的系统架构，核心分为四大子系统：机械系统、运动控制系统、视觉定位系统、供料系统，四大子系统相互协同，共同决定了设备的核心性能。在《表面组装技术（SMT）基础与通用工艺（第2版）》中明确了贴片机的核心结构组成：机架、贴装头、X/Y/Z/θ传动定位系统、对中定位系统、供料器、传感器等，这也是我们架构设计的核心依据。

在架构设计中，我们针对行业核心痛点，做了三大核心设计创新：

• 高刚性龙门式架构设计：摒弃了国产设备常用的悬臂式架构，采用整体铸造龙门式机架，通过有限元仿真分析，优化机架的筋格结构与壁厚分布，提升机架的抗振性能与刚性，同时优化设备的重心分布，降低高速运动时的整机振动，从基础架构上保障贴装精度的稳定性；
• 模块化架构设计：将贴装头模块、供料模块、视觉模块、工作台模块均设计为标准化可替换模块，通过标准化接口实现快速拆装，用户可根据生产需求，更换不同规格的贴装头、增加或减少供料器站位，实现设备的柔性化升级，同时降低后期维护成本；
• 软硬件协同架构设计：打破“硬件设计与软件设计脱节”的行业通病，在SMT贴片机产品设计的架构设计阶段，软件算法团队与硬件设计团队深度协同，针对运动控制、视觉定位、振动抑制算法的需求，优化硬件的传感器布局、通信带宽、控制逻辑，实现硬件性能与算法优化的双向赋能，提升系统的整体响应速度与控制精度。

架构方案确定后，我们输出了整机布局方案、核心子系统设计方案、外观初步方案、人机交互整体方案，同时完成了成本预算、制造工艺规划、供应链规划，通过多轮评审后，进入详细设计阶段。

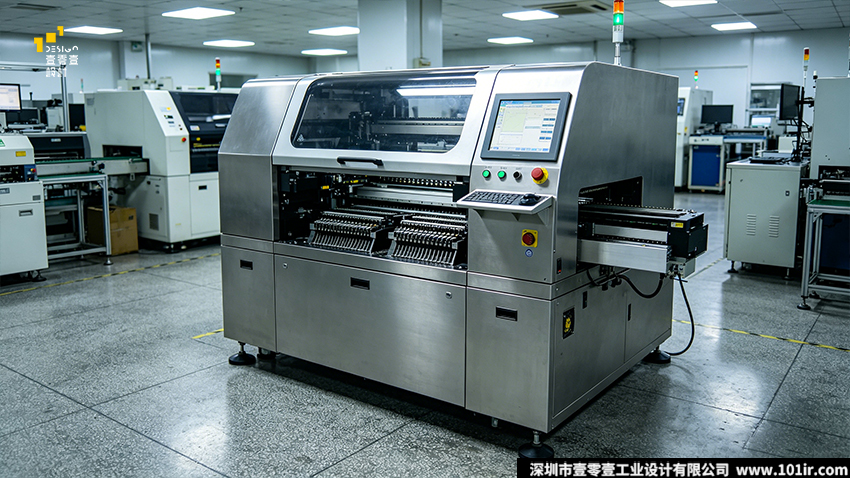

4.3第三阶段：详细设计与仿真验证——打磨SMT贴片机产品设计的细节血肉

这一阶段，是将方案转化为可制造的设计图纸的核心环节，我们需要完成所有零部件的详细设计，同时通过仿真验证，提前规避设计风险，确保SMT贴片机产品设计的可靠性。

在详细设计中，我们严格遵循“性能优先、制造为本、体验为王”的原则，分为三个核心模块同步推进：

• 机械结构详细设计：完成机架、龙门横梁、贴装头、X/Y轴运动模组、Z/θ轴传动系统、供料器、工作台、防护外壳等所有零部件的详细设计，包括尺寸公差、形位公差、材料选型、加工工艺、表面处理等。针对高速运动的贴装头与横梁，我们采用碳纤维复合材料替代传统的铝合金材料，实现动臂轻量化设计，运动部件重量降低，惯性显著减小，大幅提升高速运动时的响应速度与定位精度；针对贴装头的Z轴压力控制，我们设计了高精度伺服驱动+弹性缓冲的复合结构，将Z轴压力控制精度提升，满足车规级元件与微型元件的贴装需求。
• 工业设计与人机工程详细设计：基于国内用户的操作习惯，完成整机的外观设计、人机交互界面设计、操作空间布局设计。在外观设计上，我们摒弃了工业装备“傻大黑粗”的传统设计，采用简约、硬朗的设计语言，同时融入品牌识别元素，兼顾防护性能与美学设计；在人机工程设计上，我们基于中国男性与女性的人体尺寸数据，优化了操作界面的高度与角度、供料器的拆装高度、维护窗口的位置与大小，确保操作人员长期操作的舒适性；在交互界面设计上，采用扁平化的UI设计，简化操作流程，将核心操作步骤控制在3步以内，同时设计了可视化的故障预警系统，通过图文结合的方式，引导操作人员快速排查故障，降低使用门槛。
• 全流程仿真验证：在SMT贴片机产品设计阶段，我们通过多物理场仿真软件，完成了整机的模态分析、振动仿真、热变形仿真、运动学仿真、刚度强度仿真，提前预判设计中存在的风险。例如，通过振动仿真，我们发现横梁在高速运动时的共振频率与电机的工作频率接近，随即优化了横梁的结构与材料，调整了共振频率，避免了样机试制后出现共振问题；通过热变形仿真，我们优化了设备的散热布局，降低了电机、光源等发热部件对机架与运动模组的热变形影响，提升了贴装精度的长期一致性。

这一阶段，我们累计输出了1200余张零部件图纸、300余份设计规范文档，每一张图纸、每一个参数都经过了多轮评审与仿真验证，确保设计的准确性与可靠性，为样机试制奠定坚实基础。

4.4第四阶段：样机试制与测试优化——让SMT贴片机产品设计从图纸走向现实

样机试制，是检验SMT贴片机产品设计成果的唯一标准。这一阶段，我们完成了首台原理样机与3台工程样机的试制，通过全面的测试与优化，解决设计与制造中的问题，让设计方案真正落地。

首先，我们完成了首台原理样机的试制，核心目标是验证核心架构与关键技术的可行性。我们联合国内精密制造厂商，完成了核心零部件的加工与整机装配，同步完成了控制系统、视觉系统、软件系统的联调。原理样机装配完成后，我们开展了核心性能测试，包括贴装精度测试、贴装速度测试、运动系统响应测试、视觉识别准确率测试，验证了核心设计方案的可行性，同时也发现了设计中存在的问题，例如高速运动时贴装头的微小振动、异形元件的吸嘴适配性不足、软件操作流程存在卡顿等。

针对原理样机测试中发现的问题，我们开展了第一轮设计优化，完成了3台工程样机的试制，这一阶段的核心目标，是全面验证设备的性能、可靠性、可制造性、可维护性，同时完成各项性能指标的对标。我们制定了全面的测试计划，包括：

• 核心性能测试：按照IPC-9850贴片机性能评估标准，完成贴装精度、重复定位精度、贴装速度、贴装良率的全面测试，每一项指标都进行10次以上的重复测试，确保数据的准确性；
• 可靠性测试：完成7×24小时连续运行测试、高低温环境测试、振动测试、防静电测试，模拟工厂真实的生产工况，验证设备的长期运行稳定性；
• 场景适配测试：针对消费电子、汽车电子、医疗电子等不同场景的典型PCB板，完成实际贴装测试，验证设备的柔性化能力与场景适配性；
• 人机与运维测试：邀请不同经验水平的一线操作人员，完成设备的操作、换线、故障排查、维护保养测试，收集用户反馈，优化人机交互设计；
• 制造与装配测试：验证零部件的加工工艺、整机的装配流程，优化DFM设计，降低装配难度，提升生产效率。

整个测试优化阶段，我们完成了多项测试，收集了多条优化建议，开展了多轮设计迭代，最终工程样机的所有核心指标均达到了设计要求，连续运行72小时贴装良率稳定，远超设计目标，同时操作便捷性、维护便捷性均得到了一线用户的高度认可。

4.5第五阶段：量产定型与迭代升级——SMT贴片机产品设计的终局与新生

工程样机通过所有测试后，我们完成了产品的量产定型，输出了最终的量产图纸、BOM清单、装配工艺规范、检验标准、操作手册、维护手册等全套技术文档，完成了供应链的定点与量产工艺的验证，确保产品能够实现规模化、标准化生产。

但对于工业设计而言，量产定型从来不是SMT贴片机产品设计的终点。产品上市后，我们持续跟踪产品在用户现场的使用情况，收集用户的反馈与建议，同时跟踪行业技术的发展趋势，持续对产品进行迭代升级。例如，针对用户反馈的小批量订单编程繁琐的问题，我们优化了离线编程系统，开发了基于AI的视觉识别编程功能，用户导入PCB图纸后，系统可自动生成贴装程序，编程时间从原来的4小时缩短至30分钟，大幅提升了设备的柔性化能力。

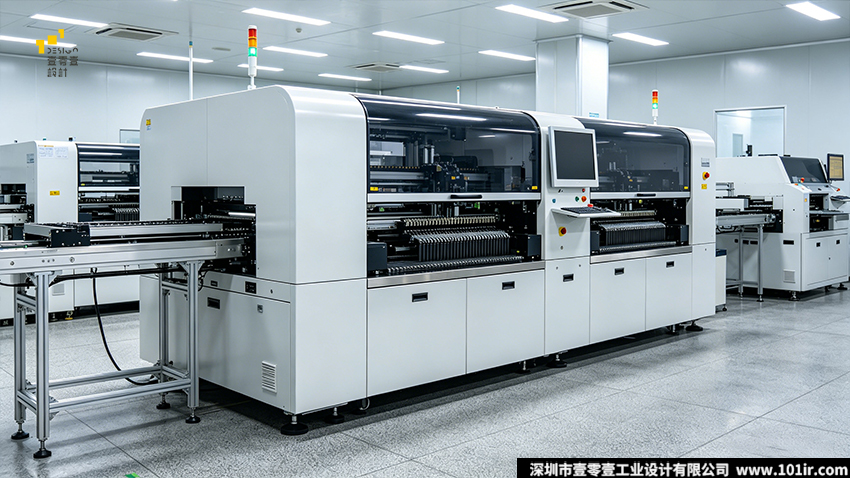

五、SMT贴片机产品设计核心技巧与实战经验

在SMT贴片机产品设计的全流程实践中，我们沉淀了大量的设计技巧与实战经验，这些技巧，是我们在无数次试错与优化中总结出来的，也是工业设计从“合格”到“优秀”的关键。

5.1机械结构设计技巧：刚性优先，细节决定精度

SMT贴片机产品设计的核心是“精度”，而精度的基础，是机械结构的刚性与稳定性。在设计中，我们始终遵循“刚性优先”的原则，机架设计优先采用整体铸造结构，通过筋格结构优化，用最少的材料实现最高的刚性，避免为了降低成本而牺牲机架刚性。同时，针对高速运动的部件，必须坚持“轻量化设计”，在保证刚性的前提下，尽可能降低运动部件的重量，减小惯性，提升响应速度与控制精度。

另外，细节设计直接决定了设备的长期精度稳定性。例如，导轨、光栅尺的安装面，必须设计专门的工艺基准与安装定位结构，保证安装的平面度与直线度；针对电机、光源等发热部件，必须设计专门的散热结构与热隔离结构，避免热变形导致的精度衰减；设备的防护设计，必须充分考虑工厂车间的粉尘、焊锡烟雾等环境，设计密封防护结构，避免粉尘进入运动模组，导致部件磨损，影响设备的长期使用寿命。

5.2模块化设计技巧：通用化、标准化，兼顾柔性与成本

模块化设计，是解决柔性化需求与制造成本矛盾的核心方法，也是SMT贴片机产品设计的核心技巧。在设计中，我们将设备拆解为多个独立的功能模块，每个模块都采用标准化的接口，实现“即插即用”。这样的设计，不仅可以让用户根据需求灵活配置设备功能，还能实现零部件的通用化与标准化，大幅降低开模成本、制造成本与后期维护成本。

例如，我们将贴装头设计为独立的标准化模块，开发了高速多头贴装模块、高精度单头贴装模块、异形元件贴装模块，用户可根据生产需求，自由更换贴装头模块，无需对整机结构进行改造；供料器模块采用标准化的安装接口，兼容市面上主流的国产与进口供料器，大幅降低用户的使用成本。

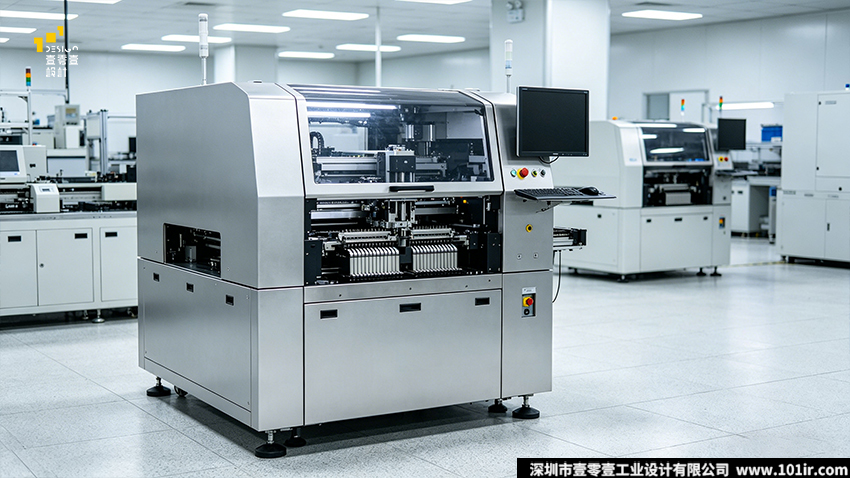

5.3人机工程设计技巧：以用户为中心，降低门槛，提升效率

工业装备的人机工程设计，核心不是“好看”，而是“好用”。在SMT贴片机产品设计中，我们始终坚持“以一线操作人员为中心”，所有的操作设计、界面设计、布局设计，都必须基于用户的真实使用场景，而不是设计师的主观想象。

例如，供料器是操作人员更换最频繁的部件，我们将供料器的安装高度设计在750mm-900mm之间，符合人体最佳操作高度，同时设计了快装结构，操作人员无需工具，即可完成供料器的拆装，单手即可操作；设备的维护窗口，全部设计在正面与侧面，无需移动设备，即可完成核心部件的维护与更换，大幅降低维护难度；交互界面设计，采用中文操作界面，简化操作逻辑，核心功能一键直达，同时设计了可视化的故障引导系统，即使是新手操作人员，也能快速完成故障排查与处理。

5.4可靠性设计技巧：全生命周期考量，适配真实工况

工业装备的核心价值，是在工厂严苛的工况下，长期稳定运行。因此，可靠性设计必须贯穿SMT贴片机产品设计全流程，从材料选型、结构设计、工艺规划，到防护设计、冗余设计，全维度考量设备的全生命周期可靠性。

在材料选型上，我们优先选用耐磨损、抗老化、耐腐蚀的材料，例如吸嘴选用耐磨钨钢材料，导轨选用高精度进口线性导轨，保证长期使用的精度稳定性；在防护设计上，设备的电气系统、运动模组均设计了IP54级别的防护，有效阻挡粉尘与焊锡烟雾；在冗余设计上，针对真空系统、传感器等关键部件，设计了冗余备份，避免单点故障导致设备停机；同时，我们针对国内工厂的电网波动、温湿度变化大等工况，设计了宽电压输入系统与恒温控制系统，确保设备在不同的工况下，都能稳定运行。

5.5DFM设计技巧：从设计源头，降低制造成本

DFM（可制造性设计），是SMT贴片机产品设计落地的核心保障，也是控制产品成本的关键。在设计的每一个环节，我们都必须与制造工艺工程师、装配工程师深度协同，确保设计的零部件能够高效、低成本地加工，整机能够快速、标准化地装配。

例如，在零部件设计中，我们尽可能简化加工工艺，减少复杂曲面、特殊公差的设计，在满足性能要求的前提下，优先采用国内供应链成熟的加工工艺，降低加工成本与周期；在整机装配设计中，优化装配顺序，设计专门的装配定位基准，减少装配过程中的调整环节，将整机装配时间从原来的15天缩短至7天，大幅提升生产效率；同时，我们尽可能采用通用化、标准化的零部件，减少非标件的数量，不仅降低了制造成本，还提升了供应链的稳定性。

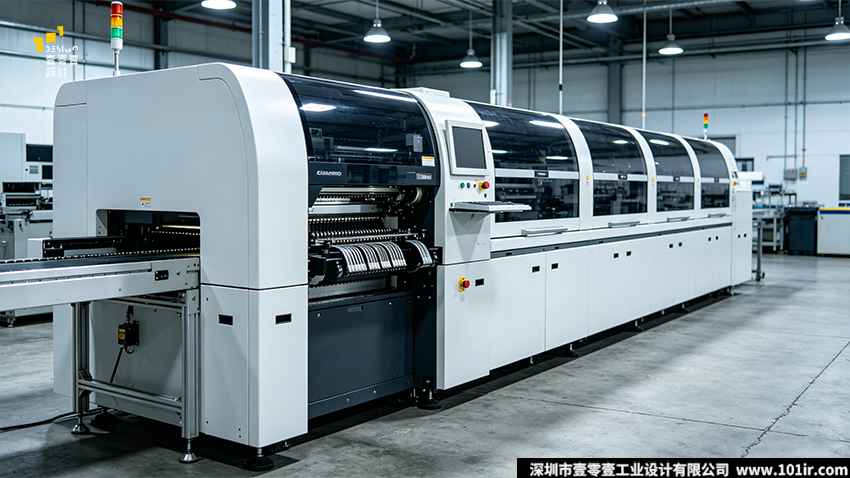

六、SMT贴片机产品设计实战落地案例

前文所述的SMT贴片机产品设计流程与技巧，最终都落地在我们团队为国内某SMT设备厂商设计的一款中速多功能贴片机项目中。这款产品定位新能源汽车电子与工业控制市场，核心目标是实现同级别进口机型的国产替代，下面我将简要拆解这款产品的设计实战过程。

• 项目启动初期，我们通过深度调研发现，新能源汽车电子制造场景中，国产设备存在三大核心痛点：一是车规级功率器件与微型元件混合贴装时，良率不稳定；二是换线流程繁琐，无法满足多品种小批量的生产需求；三是进口设备采购与维护成本高，中小厂商难以承受。针对这三大痛点，我们确定了“高精度、高柔性、高性价比、易操作、易维护”的核心SMT贴片机产品设计目标。
• 在架构设计阶段，我们采用了高刚性整体铸造龙门式架构，通过有限元仿真优化，机架的一阶固有频率提升，远高于电机的工作频率，有效规避了高速运动时的共振问题；同时采用模块化设计，将贴装头、供料系统、视觉系统均设计为可替换模块，用户可根据需求配置4-8个贴装头，支持多个供料器站位，实现了柔性化配置。
• 在详细设计阶段，我们针对车规级混合贴装的需求，开发了双视觉定位系统，顶部固定相机实现元件的飞拍定位，底部相机实现元件的共面度检测与角度补偿，配合高精度Z轴伺服压力控制系统，实现了微型元件与功率器件的高精度贴装，贴装精度稳定，混合贴装良率高，满足车规级生产需求。
• 在人机工程设计上，我们基于国内用户的操作习惯，重构了整机的操作逻辑，开发了全中文可视化交互系统，离线编程、换线调试、故障排查等核心操作均实现了可视化引导，新手操作人员短时间内即可完成基础操作学习；同时优化了整机的操作布局，供料器拆装、PCB上下料、日常维护等操作，均在设备正面即可完成，无需绕机操作，大幅提升了操作效率。
• 在量产落地阶段，我们通过DFM优化，将整机非标零部件数量减少，通用化率提升，整机BOM成本较同性能进口机型降低，全生命周期运维成本降低，具备极强的市场竞争力。

产品上市后，迅速获得了市场的认可，在国内多家新能源汽车电子厂商实现了进口替代，连续运行稳定性、贴装良率均达到了进口同级别机型的水平，同时凭借更贴合国内用户的操作设计、更低的使用与维护成本，获得了用户的高度好评。作为设计师，最有成就感的时刻，莫过于自己设计的产品，真正在工厂的产线上稳定运行，真正为国产装备的突围贡献了设计的力量。

七、SMT贴片机产品设计行业常见问题问答

7.1SMT贴片机产品设计的核心流程分为哪几个阶段？

完整的SMT贴片机产品设计全流程分为五大核心阶段，分别是：①需求定义与可行性评审阶段，明确产品定位与可量化设计指标；②系统架构与方案设计阶段，搭建产品核心架构与整体设计方案；③详细设计与仿真验证阶段，完成零部件详细设计与多物理场仿真验证；④样机试制与测试优化阶段，完成样机试制与全维度性能、可靠性测试优化；⑤量产定型与迭代升级阶段，完成量产定型与持续的产品迭代优化。



7.2国产SMT贴片机产品设计的核心痛点有哪些？

国产SMT贴片机产品设计的核心痛点集中在三大维度：一是技术痛点，高速与精度的平衡难题突出，系统稳定性不足，高负荷工况下精度衰减明显；二是场景适配痛点，设备柔性化能力不足，无法匹配国内多元化的生产需求，人机交互不符合国内用户操作习惯；三是全生命周期痛点，设计阶段对国产供应链适配性不足，制造与运维成本居高不下，全生命周期可靠性设计缺失。



7.3SMT贴片机产品设计中如何平衡贴装速度与精度？

平衡贴装速度与精度是SMT贴片机产品设计的核心难题，核心解决路径分为四点：一是采用高刚性机架设计，通过有限元仿真优化结构，提升整机抗振性能，降低高速运动带来的振动影响；二是动臂轻量化设计，采用碳纤维等高强度轻量化材料，降低运动部件惯性，提升响应速度与定位精度；三是优化振动抑制结构与热补偿结构，从物理层面降低高速运动与发热带来的精度损耗；四是软硬件协同设计，硬件布局匹配算法优化需求，实现运动控制与视觉定位的实时协同，提升高速贴装的精度稳定性。



7.4SMT贴片机产品设计中DFM设计的核心要点是什么？

SMT贴片机产品设计中DFM（可制造性设计）的核心要点包括：①零部件设计优先采用国内供应链成熟的加工工艺，简化加工流程，减少非标件与特殊公差设计，降低加工成本与周期；②优化整机装配顺序，设计标准化的装配定位基准，减少装配过程中的调整环节，提升装配效率；③提升零部件的通用化与标准化率，减少定制化零部件，降低供应链风险与后期维护成本；④设计阶段同步对接制造与装配工程师，确保设计方案与工厂的制造能力、装配工艺完全匹配。



7.5新能源汽车电子场景对SMT贴片机产品设计有哪些特殊要求？

新能源汽车电子场景对SMT贴片机产品设计有四大核心特殊要求：一是车规级可靠性要求，需满足AEC-Q200与ISO26262标准，设备长期运行的精度一致性、稳定性要求极高；二是混合贴装能力要求，需同时兼容0201微型元件与大尺寸功率器件，对贴装头压力控制精度、视觉识别能力要求严苛；三是全链路数据追溯要求，需实现贴装全流程数据可追溯，满足汽车电子生产的质量管理规范；四是宽工况适配能力，需适配工厂7×24小时高负荷生产工况，具备极强的抗干扰能力与长期运行稳定性。



7.6SMT贴片机产品设计中如何提升设备的长期可靠性？

提升设备长期可靠性，需要在SMT贴片机产品设计全流程融入可靠性设计思维，核心路径包括：①材料选型优先选用耐磨损、抗老化、耐腐蚀的材料，保障核心部件的长期使用寿命；②设计IP54及以上级别的防护结构，阻挡车间粉尘、焊锡烟雾对核心部件的侵蚀；③针对关键部件设计冗余备份，避免单点故障导致设备停机；④优化散热与热隔离结构，降低发热部件带来的热变形与部件老化；⑤通过多物理场仿真与严苛的环境测试，提前预判并解决长期运行可能出现的故障风险。



7.7SMT贴片机产品设计中模块化设计的核心价值是什么？

模块化设计在SMT贴片机产品设计中的核心价值集中在三点：一是提升设备柔性化能力，用户可根据生产需求，快速更换贴装头、供料系统等功能模块，适配不同的生产场景，无需对整机进行改造；二是降低制造成本，标准化模块可实现批量生产，减少开模成本与非标加工成本，同时提升零部件通用化率，降低供应链风险；三是降低运维成本，模块级故障可直接更换模块解决，无需整机拆机维修，核心部件更换时间大幅缩短，提升设备稼动率，降低全生命周期运维成本。

八、文章总结与行业展望

SMT贴片机产品设计，从来不是单一维度的外观设计或结构设计，而是一场覆盖市场需求、技术研发、机械工程、人机工程、制造工艺、全生命周期运维的系统性工程。作为工业设计师，我们的核心价值，就是打破“技术”与“用户”之间的壁垒，用系统化的设计思维，将复杂的技术转化为简单、可靠、高效的产品，让技术真正服务于用户，服务于产业。

回顾国产贴片机的发展历程，从最初的完全依赖进口，到中低端市场的国产替代，再到如今中高端市场的技术突围，我们见证了国产SMT行业的长足进步。周德俭教授在研究中提出的国产贴片机研发困境，正在被一代代行业从业者逐步打破。如今，国产贴片机在贴装精度、速度、稳定性上，与国际头部厂商的差距正在快速缩小，在柔性化、场景适配性、性价比上，甚至实现了反超。

作为工业设计师，我们始终坚信，工业设计是国产装备突围的重要助力。未来，随着AI技术、数字孪生技术、精密制造技术的不断发展，SMT贴片机产品设计将朝着更高精度、更高速度、更柔性化、更智能化的方向发展。我们也将继续扎根工业装备设计领域，以用户为中心，以产业需求为导向，用专业的工业设计能力，为国产SMT贴片机的技术突围，为中国高端装备制造业的发展，持续贡献设计的力量。



【权威参考文献】

[1]周德俭.国产贴片机研发现状与分析[J].电子机械工程,2016,32(1):1-4.

[2]吴敌,王琳涛,顾霭云.表面组装技术（SMT）基础与通用工艺(第2版)[M].北京:电子工业出版社,2022.

[3]张文典.实用表面组装技术(第4版)[M].北京:电子工业出版社,2015.

[4]贾忠中.SMT可制造性设计[M].北京:电子工业出版社,2019.

[5]赛迪顾问.2025及未来5年中国高速贴片机行业市场调研分析及投资战略咨询报告[R].2025.

[6]工信部电子第五研究所.国产贴片机性能测试报告[R].2025.

[7]中国电子专用设备工业协会.SMT设备技术白皮书[R].2024.
