家电产品设计流程系列(二)：饮水机工业设计从调研到量产完整指南  |  FROM ZERO TO ONE

一、饮水机工业设计的行业背景与发展趋势

中国饮水机行业从功能普及到价值重构，历经三个核心发展阶段，而饮水机工业设计的迭代始终与行业发展、用户需求同频。

• 第一阶段为功能普及期（上世纪90年代-2010年）：桶装水饮水机快速普及，饮水机产品设计的核心目标是实现冷热水供应的基础功能，行业聚焦结构稳定性与电气安全，对外观、人机交互的设计投入极少。
• 第二阶段为技术转型期（2010年-2020年）：净水技术成熟推动净饮一体机崛起，饮水机工业设计开始关注过滤系统集成、水路安全与节能性，国家出台多项强制性标准，为家电产品设计划定合规边界。
• 第三阶段为价值重构期（2020年至今）：国民健康意识提升与智能家居普及，饮水机演变为家庭健康饮水终端，家电产品设计流程的核心转向用户体验、场景适配、情感价值与可持续性。

从行业数据来看，截至2025年末，中国饮水机市场规模已突破280亿元，具备净水功能的一体式净饮机零售量占比达43.7%；GfK中国2025年用户调研显示，具备个性化温控、饮水提醒功能的机型，用户满意度比基础款高出16.3个百分点。GB/T35455-2017《家用和类似用途电器工业设计评价规则》的实施，更是让饮水机工业设计从主观审美走向科学量化，为行业建立了统一的设计评价体系。

二、饮水机工业设计前置工作：全维度行业调查与用户研究体系

工业设计从来不是“纸上画画”，所有创意都必须扎根于真实的行业与用户研究。《产品开发设计》中明确强调：“完整的市场调研与用户洞察，是产品设计成功的前提，决定了设计的方向是否正确。”对于饮水机这类高频使用、与用户健康强绑定的家电，调研工作是家电产品设计流程的核心基础。

在标准化的饮水机工业设计体系中，调研工作分为四大可落地的核心模块：

2.1用户需求研究：从感性认知到量化设计指标

用户是饮水机产品设计的最终服务者，我们需要通过“问卷调研+深度访谈+场景观察+眼动实验”的组合方法，将用户的感性认知转化为可落地的量化设计指标。

参考《基于感性工学的挂壁式直饮净水器设计研究》的研究方法，我们首先通过大样本问卷锁定核心诉求：中国家用电器研究院2024年数据显示，68%的消费者将“涉水部件食品级材料”列为选购饮水机的首要因素；其次通过深度访谈挖掘隐性痛点，如上置式饮水机换水费力、接水盘易溢水、夜间指示灯刺眼等；再通过场景观察明确不同场景的设计需求；最终通过眼动实验锁定操作界面、接水区域等核心模块的设计优先级。

最终，我们将模糊的“好用”拆解为量化指标：接水高度适配90%以上家用保温杯、按键尺寸不小于12mm、加热噪音低于38dB、滤芯更换时间不超过3秒等，为饮水机工业设计划定清晰目标。

2.2竞品与行业格局研究：找到设计差异化赛道

在家电产品设计流程中，竞品研究不仅要分析外观造型，更要拆解技术路线、结构设计、用户评价与市场定位，找到行业空白赛道。

参考中国家用电器研究院2024年《饮水设备核心部件技术成熟度评估报告》，现代饮水机三大核心技术组件中，热交换系统技术就绪水平（TRL）达8级，主流方案收敛至即热式+多层不锈钢管换热；过滤模块处于6-7级区间，是产品差异化核心赛道；智能控制单元平均TRL仅为5.5级，仍有巨大创新空间。

基于行业技术图谱，我们对主流竞品做全维度拆解，分析每款产品的优势与短板，避免饮水机产品设计陷入同质化内卷，打造独一无二的核心竞争力。

2.3技术与标准合规性研究：设计的底线与边界

对于饮水机工业设计而言，合规性是设计的底线，所有创意都必须在合规框架内展开。饮水机涉水电、涉食品接触，必须严格遵循国家强制性标准，否则再好的设计也无法落地。

饮水机产品设计必须遵循的核心标准包括：

• GB4806.9-2016《食品安全国家标准食品接触用金属材料及制品》
• GB/T38356-2020《家用电器安全通用要求》
• GB/T35455-2017《家用和类似用途电器工业设计评价规则》

同时，我们需要研究行业前沿技术与新材料，如纳米银离子抗菌复合材料、食品级高分子材料、厚膜加热技术等，为饮水机工业设计提供创新支撑。

2.4行业趋势前瞻研究：让设计具备生命周期

好的家电产品设计流程，必须兼顾当下需求与未来3-5年的行业趋势。饮水机工业设计的核心趋势包括三大方向：

• 智能化趋势：2025年具备Wi-Fi联网功能的桌上饮水机占比达51.3%，智能家居融合、AI用户习惯学习、饮水健康管理成为核心方向；
• 绿色可持续趋势：双碳战略下，节能降耗、可回收材料应用、模块化设计成为家电设计的核心命题；
• 场景化趋势：针对母婴家庭、老年群体、租房青年、办公场景等细分人群，做精准定制化饮水机产品设计。

三、核心拆解：饮水机工业设计的标准化全流程

参考《家电产品设计（第二版）》的家电开发体系，结合十余年饮水机工业设计实战经验，我们将饮水机产品的工业设计全流程，细化为7个环环相扣的标准化阶段，确保设计从创意到量产的全流程可控。

3.1第一阶段：项目立项与需求定义

本阶段核心目标：把模糊的产品需求，转化为清晰、可落地、可验证的《产品设计需求书（PRD）》，是家电产品设计流程的起点。

我们需要联合客户的产品、市场、供应链团队，明确四大核心内容：

• 产品精准定位：明确目标人群、使用场景、市场价位段；
• 核心设计指标：基于用户调研，明确核心功能、性能参数、人机工程要求、外观风格；
• 成本与量产约束：明确BOM成本上限、开模预算、量产周期、生产工艺限制；
• 项目里程碑与验收标准：明确各阶段交付时间、评审节点、验收KPI。

3.2第二阶段：调研洞察与设计机会点转化

本阶段核心目标：把海量调研数据，转化为具体的饮水机工业设计抓手，避免设计与用户需求脱节。

我们采用“痛点-需求-机会点”转化模型，将用户痛点转化为设计方向：如用户痛点“传统饮水机换水费力”，对应需求“降低换水体力门槛”，对应设计机会点“下置式水桶结构”“免安装净饮机结构”。

同时参考《基于形态分析法的简易智能饮水机设计》的方法，将饮水机产品设计要素拆解为外形、水温等级、交互方式、结构形式等维度，构建形态分析矩阵，挖掘更多设计可能性，最终输出《设计机会点报告》。

3.3第三阶段：概念设计与草图发散

本阶段核心目标：在既定框架内完成系统性创意创新，输出多套可评审的饮水机工业设计方案。

饮水机工业设计的草图发散，不是天马行空的涂鸦，而是在产品定位、设计指标、成本约束、合规要求框架内的创新。我们通常先输出不同设计风格方向，再细化为完整草图方案，通过内部评审筛选3-5套优质方案，绘制精细化效果图提交客户评审，最终锁定2套核心方案进入下一阶段。

参考《基于基因约束和可拓语义的直饮水机造型设计研究》的方法论，我们会先提取品牌显性与隐性设计基因，在品牌传承的框架内完成造型创新，平衡设计的传承性与创新性。

3.4第四阶段：三维建模与工程可行性验证

本阶段核心目标：把二维创意转化为三维数字模型，完成工程可行性验证，实现饮水机产品设计从“好看”到“能用”的跨越。

本阶段设计师与结构工程师深度协同，同步开展工作：设计师使用Rhino、C4D等软件完成外观精细化建模，精准还原造型、曲面、配色与材质；结构工程师同步开展内部结构设计，排布加热模块、滤瓶、水箱、水路系统、电控板等核心部件。

本阶段三大核心验证工作，是饮水机工业设计落地的关键：

• 人机工程验证：验证操作界面高度、接水高度、按键尺寸等是否符合人体使用习惯；
• 结构可行性验证：验证壁厚、拔模斜度、卡扣结构是否合理，评估注塑、冲压工艺可行性；
• 性能仿真验证：完成水路流体仿真、热仿真、噪音仿真，确保产品性能符合设计要求。

3.5第五阶段：手板制作与用户测试

本阶段核心目标：完成饮水机产品设计量产前的最终验证，低成本修正设计问题，是家电产品设计流程中不可跳过的核心环节。

饮水机工业设计中，我们通常分两轮制作手板：

• 外观手板：1:1还原产品外观、材质、配色，用于验证视觉效果与客户评审；
• 功能手板：搭载完整水路、加热、电控系统，实现全部功能，用于验证性能与使用体验。

拿到功能手板后，我们邀请目标用户开展全流程用户测试，覆盖拆箱、安装、日常使用、滤芯更换、清洁维护全环节，基于用户反馈完成设计的最终迭代优化。

3.6第六阶段：结构优化与开模准备

本阶段核心目标：完成饮水机工业设计量产前的最终优化，平衡产品质感、成本与量产良率。

我们与结构工程师一起，完成结构细节的最终优化：优化壁厚、拔模斜度、装配结构，提升产品良率；确定所有部件的材料选型，兼顾合规性、质感、成本；联合模具厂、注塑厂开展模具方案评审，确定型腔数量、分型面设计、浇口位置，预判量产风险并制定解决方案。最终输出完整的量产级2D工程图纸、3D模型、BOM表、材料工艺规范。

3.7第七阶段：试产与量产落地

本阶段核心目标：完成饮水机产品设计从图纸到商品的最终闭环，确保量产产品与设计方案高度一致。

开模阶段，我们全程跟进试模，经过试模与修模，解决注塑缺陷、装配间隙、色差等问题，达到量产标准；随后完成50-200台小批量试产，验证生产线装配效率与产品良率，同时完成3C认证、食品接触材料检测等合规性检测；最终实现产品批量生产、正式上市，饮水机工业设计全流程正式闭环。

四、饮水机工业设计的核心技巧与避坑指南

4.1造型设计技巧：平衡品牌基因与创新突破

饮水机工业设计的造型设计，既要避免同质化，也要避免脱离品牌基因。我们推荐先拆解品牌显性基因（标志性造型元素、配色、材质）与隐性基因（品牌定位、语义），在基因约束框架内，对造型元素进行可拓变换、重组、创新，既能保证品牌辨识度，又能实现有效创新。同时，造型设计必须结合内部结构，避免为了造型浪费内部空间，实现外观与结构的完美契合。

4.2人机交互设计技巧：让产品适配用户

饮水机产品设计的交互设计，必须遵循“极简优先”原则。核心操作区域放在用户视线最舒适的15°-30°倾角，常用按键放在最易操作的位置，核心操作步骤不超过2步。同时做好细分人群适配：针对老年群体放大字体、简化按键；针对母婴家庭设置一键泡奶功能；针对有孩家庭优化防误触儿童锁设计。

4.3材料与工艺选型技巧：安全优先，质感与成本兼顾

饮水机工业设计的材料选型，第一原则永远是安全合规。所有涉水部件必须符合GB4806系列食品安全国家标准，核心涉水金属部件优先选用304/316医用级不锈钢，塑料涉水部件选用食品级PP材料。外壳材料选型平衡质感与成本：大众机型选用阻燃ABS材料，中高端机型选用ABS+PC复合材料，搭配钢化玻璃、金属拉丝面板提升质感。

4.4场景化设计技巧：让产品融入使用环境

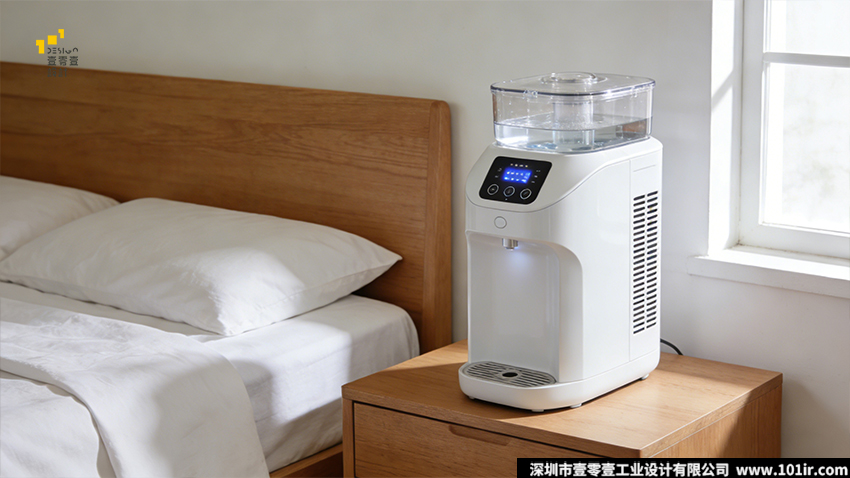

饮水机产品设计必须适配不同使用场景：客厅场景重点关注家居美学融合与降噪设计；厨房场景重点做好防油污、易清洁、防水设计；卧室场景重点做好极致降噪与夜间模式设计；办公场景重点提升出水速度与大容量适配。

4.5新手设计师避坑指南

• 禁止只关注外观，忽略内部结构与水路设计，导致产品出现漏水、性能不达标等问题；
• 禁止盲目堆砌功能，忽略用户使用逻辑，导致产品操作复杂、用户体验差；
• 禁止只考虑设计效果，忽略量产工艺，导致产品无法开模、良品率极低；
• 禁止忽略合规性要求，导致产品无法通过认证、无法上市销售；
• 禁止手板验证不充分就盲目开模，导致修模成本高、项目延期。

五、饮水机工业设计实战案例：面向年轻家庭的台式净饮一体机

5.1项目背景

我们承接某国内新锐家电品牌委托，完成一款面向25-35岁年轻家庭的台式净饮一体机设计，核心需求为：简约家居风、适配小户型场景、操作简单、健康安全、中端价位，上市周期12个月。

5.2调研与需求定义

我们进行深度调研，拆解主流竞品，提炼出年轻家庭用户的五大核心痛点：机身过大占用小户型台面、滤芯更换麻烦、操作复杂老人孩子不会用、接水盘易溅水、夜间指示灯影响睡眠。



基于调研结果，我们确定了量化设计指标：机身宽度≤200mm、深度≤400mm；3秒可自主更换的快拆式集成滤芯；3个核心按键+2.4英寸触控屏；接水盘深度≥30mm；夜间模式+加热噪音≤38dB；所有涉水部件符合国家食品安全标准。

5.3设计落地全流程

• 概念设计：基于形态分析法，输出完整草图方案，锁定2套核心方案（极简直角家居风、蛋形仿生治愈风）；
• 建模与工程验证：完成精细化三维建模，优化集成式滤芯模块与集成式水路板，实现机身小型化，完成人机工程与性能仿真验证；
• 手板与用户测试：制作外观与功能手板，邀请用户测试，最终选定直角方案并优化：边角做R20大圆角处理、优化按键反馈、实现机身完全贴墙放置；
• 开模与量产：完成量产级工程图纸，经过试模与修模，完成小批量试产与合规认证，最终顺利量产上市。

5.4市场反馈

该产品上市6个月销量突破5万台，电商平台好评率达98%，用户满意度达93%，获得当年中国家电创新设计奖，验证了标准化家电产品设计流程的落地价值。

六、饮水机工业设计常见问题问答

问题1：做饮水机工业设计必须遵循的国家标准有哪些？

答：饮水机工业设计必须遵循的核心国家标准分为三大类：

1.食品安全类：GB4806全系列《食品安全国家标准食品接触材料及制品》，核心为GB4806.9-2016金属材料标准、GB4806.7-2016塑料材料标准；

2.电气安全类：GB/T38356-2020《家用电器安全通用要求》、GB4706.1-2005《家用和类似用途电器的安全第1部分：通用要求》、GB4706.42-2008《家用和类似用途电器的安全冷热饮水机的特殊要求》；

3.设计评价类：GB/T35455-2017《家用和类似用途电器工业设计评价规则》。



问题2：家用饮水机工业设计的核心人机工程参数是什么？

答：家用饮水机工业设计的核心人机工程参数，基于中国成年人人体尺寸标准制定，核心参数包括：

1.操作界面高度：台式机操作界面高度800-1100mm，立式机操作界面高度1000-1200mm，界面倾角15°-30°，适配站立操作的舒适视线；

2.接水区域高度：接水口与接水盘间距180-220mm，适配90%以上的家用保温杯、水杯；

3.按键设计：核心按键尺寸≥12mm，按键间距≥5mm，适配成人手指操作；

4.机身尺寸：台式机宽度≤220mm、深度≤420mm，适配小户型台面空间。



问题3：净饮机工业设计如何平衡外观造型与内部水路结构？

答：净饮机工业设计平衡外观与结构的核心方法有3点：

1.设计前期协同：外观设计与结构设计同步启动，在概念设计阶段就明确核心部件的排布与尺寸，避免外观设计完成后无法适配内部结构；

2.集成化结构优化：采用集成式水路板、集成式滤芯模块，减少管路与部件数量，缩小内部空间占用，为外观设计预留更多空间；

3.造型适配结构：在不改变核心设计创意的前提下，通过曲面、倒角、比例调整，让外观造型适配内部结构，同时保证视觉效果的完整性。



问题4：饮水机设计中涉水部件的材料选型有哪些强制要求？

答：饮水机涉水部件材料选型的强制要求，严格遵循GB4806全系列国家标准，核心要求包括：

1.必须符合食品接触材料安全标准，通过国家认可的第三方机构检测，迁移物、重金属等指标符合标准限值；

2.金属涉水部件优先选用304/316奥氏体不锈钢，禁止使用非食品级镀锌板、普通铝材；

3.塑料涉水部件优先选用食品级PP、PE材料，禁止使用回收料、非食品级PVC材料，高端机型可选用抗菌食品级材料；

4.涉水密封件必须选用食品级硅胶、三元乙丙橡胶，禁止使用非食品级橡胶材料。



问题5：饮水机工业设计的完整流程分为哪几个阶段？

答：标准化的饮水机工业设计全流程分为7个核心阶段，分别是：

1.项目立项与需求定义阶段；

2.调研洞察与设计机会点转化阶段；

3.概念设计与草图发散阶段；

4.三维建模与工程可行性验证阶段；

5.手板制作与用户测试阶段；

6.结构优化与开模准备阶段；

7.试产与量产落地阶段。



问题6：饮水机工业设计项目的全周期一般是多久？

答：饮水机工业设计项目的全周期，根据产品复杂度有所差异，常规项目周期如下：

1.基础款桶装水饮水机：设计+开模+试产量产全周期4-6个月；

2.中端台式净饮一体机：全周期8-10个月；

3.高端嵌入式、旗舰级净饮机：全周期12-15个月。

其中，纯工业设计阶段（需求定义到手板验证完成）常规周期为2-4个月。

七、文章总结

很多人认为工业设计就是“给产品做一个好看的外壳”，但通过本文的完整拆解可以看到，真正的饮水机工业设计，是一套从用户需求出发，结合行业研究、技术整合、合规把控、工程落地、量产优化的系统性工程，是家电产品设计流程的完整落地实践。

正如《家电产品设计（第二版）》中所说：“家电产品设计的核心，是在技术、美学、成本、用户体验之间找到最优解，让产品不仅能实现功能，更能传递温度。”饮水机这个小小的产品，承载的是中国家庭对健康饮水的美好期待，而饮水机产品设计的核心，就是用设计把冰冷的技术，转化为有温度、能真正解决用户痛点的产品。

中国家电行业已经从“中国制造”走向“中国设计”，标准化、体系化的家电产品设计流程，是中国家电工业设计的核心竞争力。我们始终坚信，好的设计永远以人为本，所有的流程、技巧、方法，最终都是为了让产品更好地服务于人。

结尾

本文是「家电产品设计流程系列」的体系化专业内容，后续我们将持续拆解冰箱、空调、生活小家电等不同家电品类的工业设计逻辑，分享更多可落地的实战方法与行业规范。如果您有饮水机工业设计、家电产品设计相关的问题，欢迎在评论区交流探讨。

本文权威参考依据

1.化学工业出版社公开发行《家电产品设计（第二版）》（陈根编著）

2.机械工业出版社公开发行《产品开发设计》

3.GB/T35455-2017《家用和类似用途电器工业设计评价规则》

4.GB4806.9-2016《食品安全国家标准食品接触用金属材料及制品》

5.GB/T38356-2020《家用电器安全通用要求》

6.《工业设计》2023年第8期《基于感性工学的挂壁式直饮净水器设计研究》

7.《设计》2024年第24期《基于基因约束和可拓语义的直饮水机造型设计研究》

8.中国家用电器研究院《2024年饮水设备材料安全白皮书》

9.GfK中国《2025年中国饮水设备市场消费趋势报告》
