便携式超声波检测仪工业设计全案|壹零壹工业设计无损检测设备设计解析  |  FROM ZERO TO ONE

一、便携式超声波检测仪设计背景|无损检测行业刚需与痛点驱动

超声波检测是国内应用最广泛、技术最成熟的无损检测方法，据《无损检测》期刊2024年发布的《中国无损检测行业发展白皮书》数据显示，超声波检测在国内工业无损检测场景中的应用占比超55%，是保障工业设备安全、防范生产安全事故的核心技术手段。

随着国内新基建的持续推进，风电、光伏、轨道交通、长输管道等领域的快速发展，以及《特种设备安全法》《承压设备无损检测》等国家标准的持续落地，工业检测场景正从实验室、厂房向野外高空、狭小空间、高危作业现场快速延伸，传统台式超声波检测仪体积庞大、无法移动作业的短板愈发凸显，市场对便携式超声波检测仪的需求呈现爆发式增长。

但在前期的深度调研中，壹零壹工业设计团队进行了深度调研，发现市面上已有的便携式超声波检测仪，普遍存在三大核心行业痛点：

• 场景适配性不足：多数便携式超声波检测仪仅实现了“体积缩小”，未针对工业现场的恶劣环境做针对性设计，防尘防水等级不足，在野外潮湿、粉尘、高低温环境下易出现故障，抗跌落、抗干扰能力弱；
• 人机工程设计缺失：一线检测人员常需长时间手持、高空单手操作、狭小空间作业，多数便携式超声波检测仪握持重心不合理，按键布局不符合人体操作习惯，戴手套无法精准操作，长时间作业极易产生疲劳；
• 易用性与专业性失衡：便携式超声波检测仪交互界面复杂，参数设置繁琐，一线检测人员需经过长期培训才能上手，严重影响现场检测效率，无法适配快节奏的现场运维需求。

正是基于这样的行业现状与用户痛点，壹零壹工业设计启动了这款便携式超声波检测仪的全案设计，以“让专业检测更简单、更高效、更可靠”为核心目标，打造一款真正适配中国工业现场需求的便携式超声波检测设备。

二、便携式超声波检测仪核心设计价值：全维度解决用户使用难题

壹零壹工业设计始终认为，工业设备设计的核心，是解决用户的真实问题。这款便携式超声波检测仪，从底层设计出发，全维度破解了行业长期存在的使用痛点，为用户带来了真正的使用价值升级。

1.破解场景适配难题，实现便携式超声波检测仪全工况可靠运行

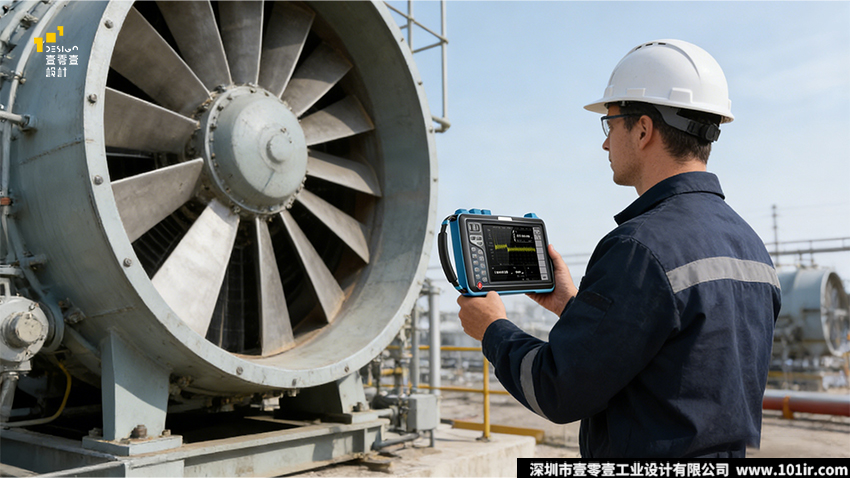

针对野外、高空、高危工业现场的复杂环境，我们为便携式超声波检测仪打造了工业级的环境适应能力。整机通过IP65防尘防水认证，可完全阻挡粉尘侵入，抵御低压水流喷射，适配雨天、潮湿、多粉尘的作业场景；宽温工作范围覆盖-10℃~55℃，无论是北方冬季的户外作业，还是南方夏季的高温现场，都能稳定运行；机身采用高强度复合结构，四角做防撞包胶设计，可承受1.2米自由跌落，通过抗振动、抗电磁干扰专项测试，即便是在变电站、高铁轨道等强电磁环境中，也能保证便携式超声波检测仪检测信号的稳定与精准。

2.破解人机工程痛点，实现便携式超声波检测仪全场景舒适操作

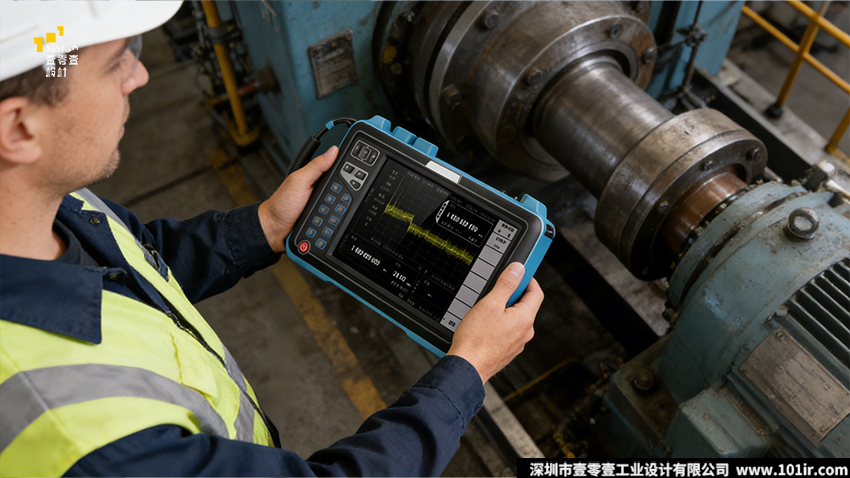

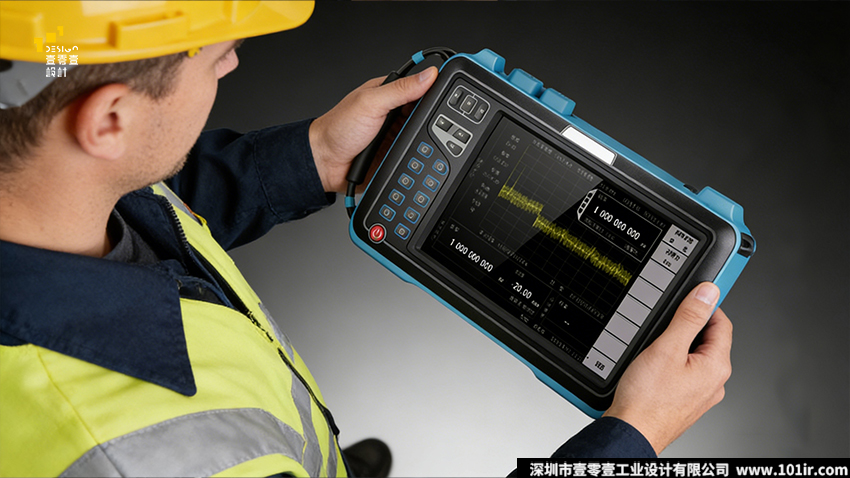

针对一线检测人员的作业习惯，我们为便携式超声波检测仪做了全场景的人机优化。整机重量控制在1.2kg左右，采用一体式防滑握持手柄，优化机身重心，让握持时的受力更均匀，长时间手持作业不易疲劳；核心功能按键全部布局在拇指可及的操作范围内，实现高空单手即可完成便携式超声波检测仪的核心检测操作；背部配备可调节折叠支架，支持手持、桌面放置、斜靠支撑等多种使用姿态，适配站立、坐姿、俯身等不同作业姿势；按键做了触感区分与凸起设计，即便佩戴厚劳保手套，也能实现精准盲操，无需脱下手套，大幅提升了现场操作的安全性与便捷性。

3.破解操作效率痛点，实现便携式超声波检测仪零基础快速上手

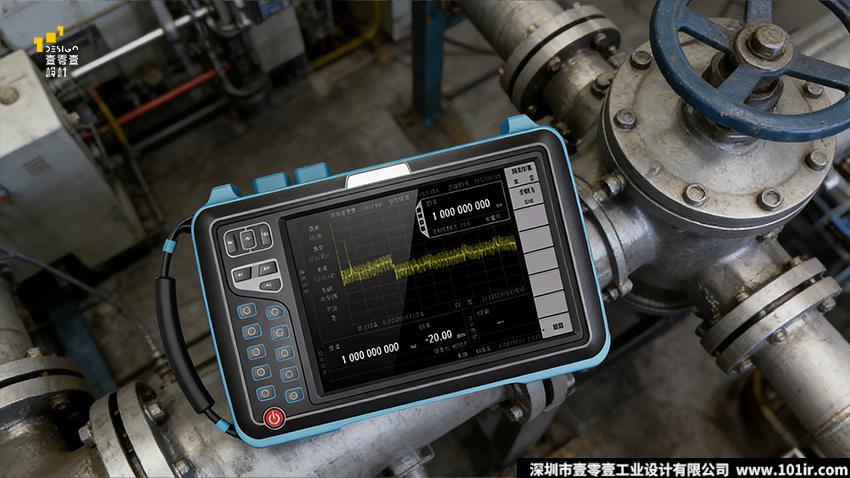

针对传统设备操作复杂、学习成本高的问题，我们为便携式超声波检测仪采用“物理按键+触控屏”双操作模式，重构了产品的交互逻辑。触控界面做了层级简化，核心检测功能3步即可触达，预设了焊缝检测、厚度检测、腐蚀检测、复合材料检测等10余种常用场景的参数模板，一键调用，无需现场反复设置复杂参数；物理按键设置了A1-A6自定义快捷键，用户可根据自身使用习惯设置常用功能，实现一键触发；同时配备高亮度防眩光显示屏，即便在户外强光直射下，也能清晰看清波形与检测数据，彻底解决了传统便携式超声波检测仪户外看不清屏幕的痛点。

4.破解数字化升级痛点，实现便携式超声波检测仪全流程数据追溯

针对工业数字化转型的需求，我们为便携式超声波检测仪配备了完善的数据处理与传输能力。内置大容量存储空间，可存储超万组检测波形与数据，支持检测数据实时保存、回放、对比分析；配备USB、蓝牙、WiFi全接口传输能力，检测数据可快速导出至电脑，也可实时对接企业的检测管理系统，实现检测流程的数字化、可追溯，彻底解决了传统便携式超声波检测仪数据记录繁琐、无法批量管理的问题，助力企业实现检测工作的数字化升级。

三、便携式超声波检测仪核心功能：工业级无损检测标杆设计

设计的价值，永远建立在产品核心功能的基础之上。这款便携式超声波检测仪，严格遵循GB/T6402-2008《钢锻件超声波检测及评级方法》、JB/T4730《承压设备无损检测》等国家标准，结合国内一线检测场景的需求，打造了全面、专业、精准的核心功能体系。

1.全场景核心检测功能，覆盖主流无损检测需求

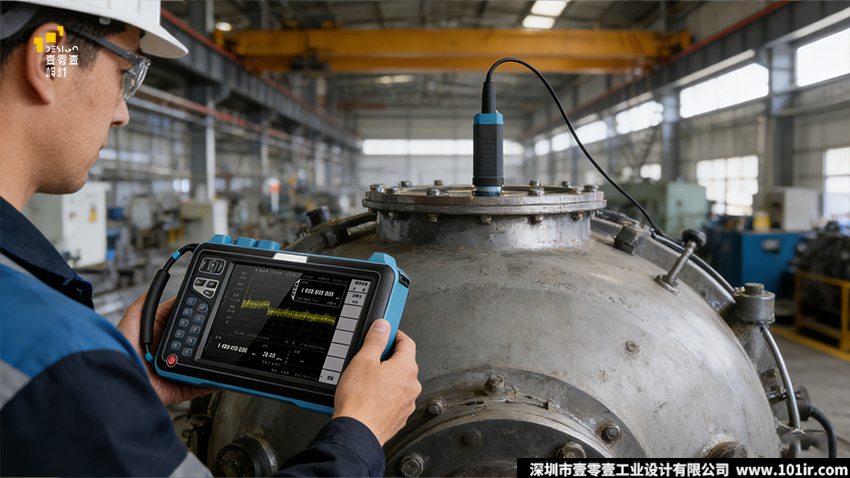

便携式超声波检测仪搭载高精度超声波检测系统，支持A型、B型双扫描模式，可实时显示、冻结、存储检测波形，实现缺陷的精准定位、定量、定性分析。可全面覆盖金属焊缝检测、钢板腐蚀测厚、锻件铸件内部缺陷检测、复合材料分层检测、管道内壁腐蚀检测等主流检测场景，适配特种设备、电力电网、轨道交通、钢结构工程、风电运维等绝大多数工业检测领域的需求，真正实现便携式超声波检测仪“一机多用”，满足一线检测人员的全场景作业需求。

2.高精度检测能力，守住工业安全检测底线

便携式超声波检测仪配备高采样率数据采集系统，采样频率最高可达1GHz，检测分辨力≤0.5mm，垂直线性误差≤2%，水平线性误差≤1%，检测灵敏度余量≥60dB，远超行业通用标准，可精准捕捉微小缺陷，避免漏检、误检，牢牢守住工业安全检测的底线。同时内置全自动校准功能，现场可快速完成探头校准、零点校准、声速校准，无需专业人员操作，即可保证便携式超声波检测仪检测数据的精准性，适配现场快速检测的需求。

3.长效续航能力，适配野外无电源作业场景

针对野外作业无外接电源的痛点，便携式超声波检测仪配备大容量可更换锂电池，单电池续航时长超8小时，满足全天野外作业需求；支持电池热插拔，更换电池无需关机，不会中断检测工作、丢失检测数据，彻底解决了传统便携式超声波检测仪续航短、中途断电丢失数据的痛点。同时配备低功耗模式，待机时长超72小时，适配应急检测、间断性检测的作业需求。

4.智能辅助功能，全方位提升便携式超声波检测仪使用体验

便携式超声波检测仪内置丰富的智能辅助功能，配备缺陷自动识别算法，可自动标记缺陷位置、计算缺陷尺寸，降低一线检测人员的判断难度；内置标准缺陷评级数据库，可自动对照国家标准完成缺陷评级，无需人工查表计算；自带LED补光灯，可在管道、井下等黑暗环境中提供照明，适配狭小黑暗空间的作业需求；同时支持多语言切换，可满足不同地区、不同用户的使用需求。

四、便携式超声波检测仪设计思路：以人为本，以用为核，让设计服务于检测本质

这款便携式超声波检测仪的设计，壹零壹工业设计始终坚持“以人为本、以用为核”的核心设计理念，拒绝为了设计而设计，将用户的真实使用场景、一线检测人员的真实需求，贯穿到便携式超声波检测仪设计的每一个环节。

1.场景前置的设计逻辑，让便携式超声波检测仪适配场景，而非场景适配产品

在便携式超声波检测仪设计启动之初，我们没有先画效果图、先定外观，而是用时间，深度调研，我们发现，一线检测人员的作业环境，远比我们想象的复杂：高空作业时，只能单手操作便携式超声波检测仪，另一只手要抓握安全绳；狭小管道内作业时，没有足够的操作空间，需要设备能多角度操作；野外作业时，会遇到强光、雨水、粉尘、高低温等各种极端环境；强电磁环境中，便携式超声波检测仪容易出现信号干扰、波形失真。

基于这些真实的场景，我们建立了完整的“场景需求库”，将每一个场景的需求，都转化为便携式超声波检测仪设计的硬性指标。比如针对高空单手操作，我们优化了机身尺寸与按键布局，让所有核心功能都能通过拇指完成；针对强光环境，我们选用了工业级高亮度防眩光屏幕；针对恶劣环境，我们定下了IP65防护、1.2米抗跌落的硬性标准。真正做到了让便携式超声波检测仪适配场景，而非让用户去适配产品。

2.平衡至上的设计哲学，破解便携式超声波检测仪的核心设计矛盾

便携式工业检测设备的设计，核心就是平衡的艺术，我们需要在多组相互矛盾的需求中，找到便携式超声波检测仪的最优解。

• 首先是便携性与可靠性的平衡：用户既需要便携式超声波检测仪足够轻、足够小，方便随身携带、单手操作，又需要设备足够坚固，能应对跌落、碰撞、恶劣环境。我们通过拓扑优化设计，对机身结构进行了上百次仿真优化，在保证结构强度的前提下，最大化减轻机身重量；同时采用“高强度工程塑料+铝合金中框+软胶包角”的复合结构，既实现了轻量化，又保证了机身的抗冲击能力，完美平衡了便携式超声波检测仪的便携性与可靠性。
• 其次是专业性与易用性的平衡：超声波检测是一项专业技术，便携式超声波检测仪需要具备足够专业的功能与参数调节能力，满足资深检测工程师的需求；同时又要足够简单，让新人能快速上手，降低企业的培训成本。我们通过“双模式设计”破解了这一矛盾：专业模式下，用户可自由调节便携式超声波检测仪的所有检测参数，满足复杂场景的检测需求；简易模式下，用户只需选择对应场景模板，一键即可完成检测，兼顾了便携式超声波检测仪的专业性与易用性。
• 最后是功能性与美观性的平衡：工业设备的核心是功能，但我们拒绝“工业设备就不需要美学”的固有认知。我们的设计，没有为了美观增加任何多余的装饰，所有的线条、造型、配色，都服务于便携式超声波检测仪的功能与使用体验，在实现功能最优的前提下，打造出兼具专业感与美感的工业设计，让便携式超声波检测仪的功能性与美观性实现了完美统一。

3.全生命周期的可持续设计，为便携式超声波检测仪创造长期价值

在双碳目标的背景下，工业产品的可持续设计，已经成为设计的核心命题。我们在这款便携式超声波检测仪的设计中，充分考虑了产品全生命周期的可持续性，采用模块化设计理念，将检测模块、电源模块、显示模块、按键模块做了独立分区，产品维修时，只需更换对应故障模块，无需整机报废，大幅降低了维修成本，延长了便携式超声波检测仪的使用寿命；可更换的电池设计，避免了电池老化导致的整机淘汰；机身材料全部采用可回收环保工程塑料，符合RoHS环保标准，最大限度降低了产品对环境的影响，为便携式超声波检测仪的可持续发展，提供了完整的设计方案。

五、便携式超声波检测仪设计风格与色彩定义：刚柔并济的工业美学，适配专业场景的视觉语言

1.便携式超声波检测仪设计风格：专业、可靠、高效的工业级设计语言

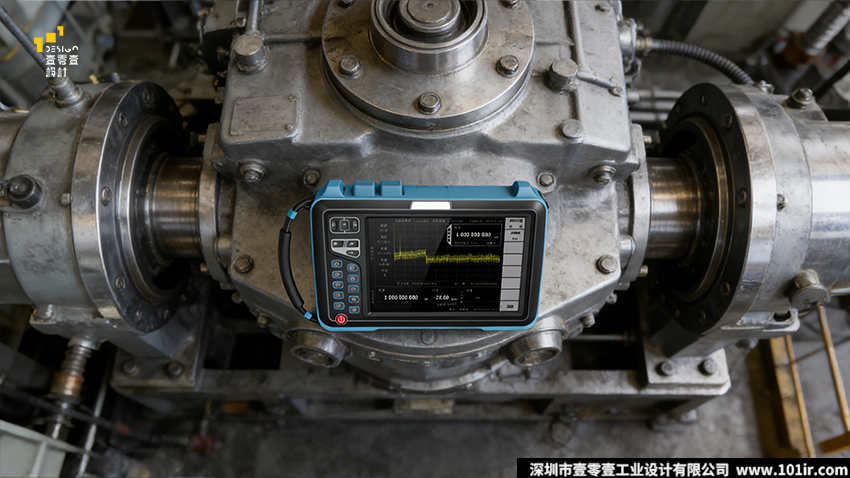

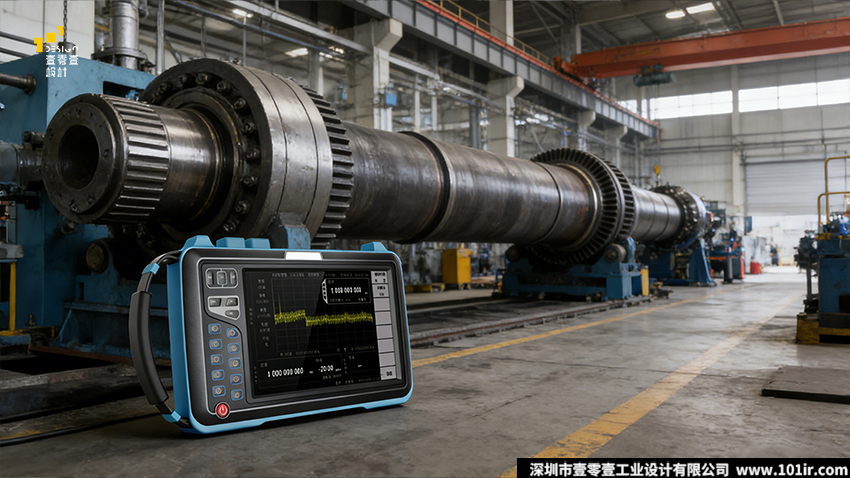

这款便携式超声波检测仪的设计风格，我们摒弃了当下消费电子流行的曲面、流线型设计，选择了方正硬朗、简洁利落的工业级设计语言，整体造型对称均衡，线条干净利落，没有任何多余的装饰，第一眼就能传递出精密、可靠、专业的产品属性，完美契合便携式超声波检测仪的专业定位。

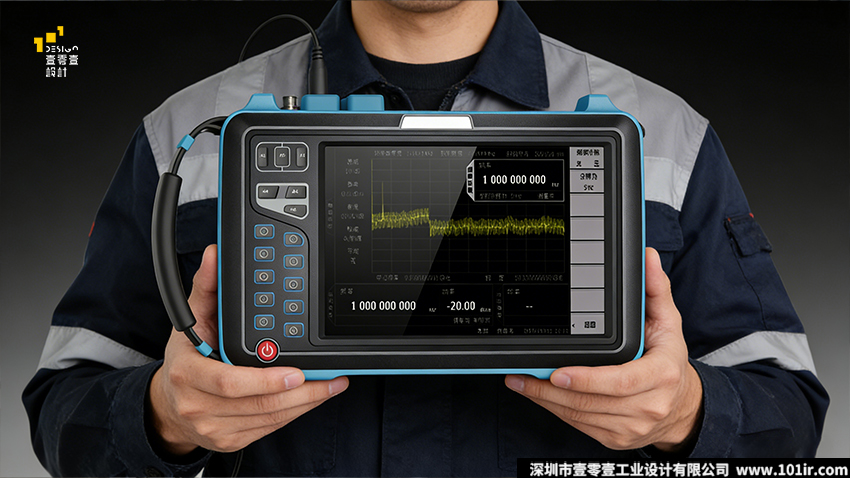

同时，我们在硬朗的整体造型中，融入了人性化的柔化设计：机身四角做了圆润化包胶处理，既实现了防摔防撞的功能，又避免了尖锐边角在现场作业时划伤使用者；机身握持区域做了贴合手掌的弧度设计，大幅提升了便携式超声波检测仪握持的舒适度；按键面板做了分区设计，功能按键、数字按键、快捷键分区明确，视觉上清晰有序，使用者能快速定位操作区域，提升便携式超声波检测仪的操作效率。

整机的设计，实现了刚与柔的平衡，既有工业设备的硬朗专业，又有人性化设计的温度，真正做到了“外显专业，内藏舒适”。

2.便携式超声波检测仪色彩定义：每一种颜色，都服务于场景与体验

在色彩设计上，我们没有盲目追求潮流配色，而是基于工业现场的使用场景、便携式超声波检测仪的专业属性，最终选定了“工业蓝+深空灰+警示红”的三色配色体系，每一种颜色，都有明确的设计逻辑与场景意义。

1.主色调：工业蓝

我们将工业蓝应用于便携式超声波检测仪机身包胶、防护结构、握持手柄等区域。蓝色是工业领域的经典专业色，传递出精准、可靠、科技的核心属性，与便携式超声波检测仪的专业定位高度契合；同时，蓝色在工业现场的复杂环境中，具备极高的辨识度，不容易与现场的钢结构、管道、设备等混淆，有效避免设备在现场遗失；材质上，蓝色包胶采用哑光耐磨的软胶材质，具备优异的防滑、防刮、耐油污性能，即便沾染油污、灰尘，也能轻松擦拭，完美适配工业现场的恶劣环境。

2.基础色：深空灰

深空灰应用于便携式超声波检测仪机身主体、按键面板等核心区域。深空灰是低调沉稳的中性专业色，不反光、不刺眼，能有效避免在户外强光环境下产生视觉干扰，保证使用者能专注于检测波形与数据；同时，深空灰耐脏性极强，油污、灰尘落在机身表面，不会产生明显的痕迹，适合便携式超声波检测仪长期在野外、工业现场使用；材质上，深空灰机身采用细磨砂质感处理，既提升了握持的摩擦力，避免手持时打滑，又能有效防止指纹残留，长期使用也能保持机身的整洁。

3.点缀色：警示红

我们仅将警示红应用于便携式超声波检测仪的电源按键这一个位置。红色是高辨识度的警示色，在黑灰的机身主体上，能形成极强的视觉焦点，让使用者在任何场景下，都能快速找到开关机按键，尤其是在紧急情况下，能实现一键操作；同时，单点红色的应用，打破了整体色调的沉闷，让整机的视觉层次更丰富，传递出安全、可控的设计理念，也让便携式超声波检测仪的专业感中，多了一份人性化的温度。

六、便携式超声波检测仪设计总结|始于需求，归于体验，以设计赋能工业检测升级

这款便携式超声波检测仪，是壹零壹工业设计团队扎根工业检测行业、深入一线用户、聚焦行业痛点的成果，也是我们对“好的工业设计”的一次完整实践。

我们始终认为，工业设备的设计，从来不是“外观美化”的锦上添花，而是深入产品本质、解决用户痛点、创造真实价值的系统工程。在这款便携式超声波检测仪的设计中，我们没有把精力放在花哨的造型、潮流的配色上，而是把所有的设计工作，都聚焦于“如何让一线检测人员的工作更轻松、更高效、更安全”这一核心问题上。从前期的用户调研，到场景需求的拆解，到人机工程的优化，到结构设计的打磨，再到色彩与美学的定义，每一个环节，都源于用户的真实需求，都服务于便携式超声波检测仪的使用本质。

最终，我们通过设计，完美平衡了便携式超声波检测仪便携性与可靠性的核心矛盾，破解了专业性与易用性的行业难题，打造出了一款兼具硬核专业性能、极致人机体验、专业工业美学的便携式超声波检测仪。它不仅能满足工业无损检测的专业技术要求，更能真正解决一线检测人员的使用痛点，让专业的检测技术，真正落地到每一个工业现场，守护工业生产的安全底线。

七、便携式超声波检测仪设计常见问题解答

1.便携式超声波检测仪设计的核心痛点有哪些？

便携式超声波检测仪设计的核心痛点集中在三大维度：一是场景适配痛点，需平衡便携性与设备可靠性，同时满足工业现场三防、抗干扰、宽温运行等需求；二是人机工程痛点，需适配高空单手操作、戴手套操作、长时间手持作业等一线场景，降低操作疲劳；三是易用性痛点，需平衡设备的专业检测能力与操作门槛，降低一线人员的学习成本，提升现场检测效率。



2.工业级便携式超声波检测仪需要满足哪些防护设计标准？

工业级便携式超声波检测仪的防护设计需满足多项核心标准：防尘防水需至少达到IP65等级，适配多粉尘、潮湿、雨天的作业场景；抗跌落性能需满足至少1.2米自由跌落无损坏，适配高空、野外作业的意外磕碰场景；工作温度需覆盖-10℃~55℃的宽温范围，适配南北不同地域的户外作业；同时需通过工业级抗振动、抗电磁干扰测试，保证在强电磁、高振动的工业现场稳定运行。



3.便携式超声波检测仪的人机工程设计核心要点是什么？

便携式超声波检测仪的人机工程设计核心要点包括：一是重心优化，控制整机重量在1.5kg以内，优化机身重心分布，降低长时间手持的疲劳感；二是操作布局优化，核心功能按键布局在拇指可及的单手操作范围内，支持盲操，适配高空作业场景；三是握持体验优化，设计贴合手掌的握持弧度与防滑结构，适配戴手套操作的需求；四是多姿态适配，配备可调节支架，支持手持、桌面放置、斜靠等多种使用姿态，覆盖不同作业场景。



4.如何平衡便携式超声波检测仪的便携性与检测精度？

平衡便携式超声波检测仪的便携性与检测精度，核心是从结构设计与硬件选型两个维度发力：结构上采用拓扑优化设计，在保证机身结构强度、屏蔽性能的前提下，最大化压缩机身体积、减轻重量，同时通过一体化屏蔽结构设计，避免缩小体积带来的电磁干扰问题；硬件上选用小型化、低功耗、高精度的检测芯片与元器件，在缩小设备体积的同时，保证采样率、灵敏度、线性误差等核心检测指标达到行业标准，实现便携性与检测精度的双向兼顾。



5.便携式超声波检测仪设计需要遵循哪些国家标准？

便携式超声波检测仪设计需遵循的核心国家标准包括：GB/T6402-2008《钢锻件超声波检测及评级方法》、JB/T4730《承压设备无损检测》全系列标准、GB/T11345-2013《焊缝手工超声波检测方法和验收等级》、GB/T4208-2017《外壳防护等级(IP代码)》、GB/T25480-2010《仪器仪表运输、运输贮存基本环境条件及试验方法》等，同时需符合《特种设备安全法》中关于检测设备的相关要求。



6.野外作业用的便携式超声波检测仪需要做哪些针对性设计？

野外作业用的便携式超声波检测仪，需做四大针对性设计：一是环境适应性设计，提升防尘防水、抗跌落、宽温运行能力，适配野外复杂的气候与环境；二是续航设计，配备大容量可更换锂电池，支持热插拔，满足全天无外接电源的作业需求；三是可视性设计，采用高亮度防眩光显示屏，保证户外强光下可清晰查看检测数据与波形；四是便携性设计，优化机身重量与体积，配备防滑握持手柄与便携挂带，适配野外长距离移动作业的需求。



7.便携式超声波检测仪的配色设计有哪些行业规范？

便携式超声波检测仪的配色设计，需遵循工业检测设备的行业设计规范：一是主色调优先选用工业领域通用的专业色系，如工业蓝、军绿、深灰等，传递精准、可靠的产品属性，避免过于花哨的潮流配色；二是需兼顾现场辨识度，主色调需与工业现场的钢结构、管道、设备形成视觉区分，避免设备遗失；三是功能色需符合行业通用规范，如开关机、急停等功能按键采用警示红，运行状态采用绿色，故障状态采用黄色，保证用户快速识别；四是材质配色需适配工业现场环境，优先选用耐脏、耐油污、不反光的哑光配色，避免强光下的视觉干扰。



8.如何降低便携式超声波检测仪的一线使用学习成本？

降低便携式超声波检测仪的一线使用学习成本，核心是从交互设计与功能预设两个维度优化：一是简化交互层级，核心检测功能3步内即可触达，避免复杂的多层级菜单操作；二是预设场景化参数模板，针对焊缝检测、厚度检测、腐蚀检测等常用场景，提前预设符合国家标准的参数模板，用户一键即可调用，无需现场反复设置参数；三是采用“物理按键+触控屏”双操作模式，贴合不同用户的操作习惯，同时设置自定义快捷键，简化高频操作流程；四是内置操作指引与标准数据库，用户可随时查看操作教程与缺陷评级标准，无需额外查阅纸质资料。



9.便携式超声波检测仪的模块化设计有什么优势？

便携式超声波检测仪采用模块化设计，核心优势有四点：一是维修便捷，将检测模块、电源模块、显示模块、按键模块独立分区，设备故障时只需更换对应故障模块，无需整机拆解或报废，大幅降低维修成本与维修周期；二是升级灵活，可根据用户需求，单独升级检测模块、拓展功能模块，无需更换整机，延长产品的生命周期；三是生产高效，模块化设计可实现分模块生产、组装、测试，提升生产效率，降低生产不良率；四是可持续性强，模块化设计可实现部件的回收与重复利用，符合双碳背景下工业产品的可持续发展要求。



10.壹零壹工业设计在便携式检测设备设计中的核心理念是什么？

壹零壹工业设计在便携式检测设备设计中的核心理念是“以人为本、以用为核、场景前置”，拒绝为了设计而设计，拒绝只做外观美化的表面设计。我们始终坚持深入一线作业现场，以用户的真实使用需求为核心，将场景需求前置到设计的全流程，平衡工业设备的专业性、可靠性、易用性与便携性，打造真正适配行业需求、解决用户痛点的工业产品，以设计之力，为中国工业设备的升级赋能。

结尾

工业4.0的时代，工业安全是中国工业高质量发展的基石，而无损检测，就是工业安全的“眼睛”。作为工业设计师，我们的使命，就是通过设计，让这双“眼睛”更清晰、更敏锐、更易用，让硬核的工业技术，有了人文的温度，让专业的便携式超声波检测仪，真正服务于每一位一线使用者。

未来，壹零壹工业设计将继续深耕工业设备领域，始终坚持“以用户为中心，以场景为核心”的设计理念，扎根产业，读懂用户，持续打造更多兼具专业性能与优秀体验的便携式超声波检测仪等工业产品，以设计之力，为中国工业的高质量发展，持续赋能。
