手板打样怎么选？CNC加工、钣金折弯、3D打印工艺选型全指南  |  FROM ZERO TO ONE

引言：手板打样是产品开发的核心验证环节

在工业设计从数字模型走向量产的全流程中，手板打样是承接设计与制造的关键节点。无论是外观效果评审、结构装配验证、功能性能测试，还是小批量市场试水，都需要通过手板打样将三维图纸转化为实物。据《2025年中国手板模型行业市场调查研究及发展战略规划报告》统计，2024年国内手板模型行业市场规模已达187.3亿元，广泛服务于智能硬件、医疗设备、新能源、汽车零部件、消费电子等制造业领域。

在实际项目中，CNC加工、钣金折弯、3D打印是手板打样最常用的三类工艺，三者原理不同、特性各异，选错工艺不仅会造成时间与成本浪费，更可能导致验证结果失真，误导设计决策。本文基于国内权威行业文献与一线设计实践，建立完整的手板打样选型框架，帮助从业者快速匹配最适合的打样工艺。

一、手板打样三大核心工艺的技术原理与本质差异

1.1CNC手板加工：精密减材制造的成熟范式

CNC（计算机数字控制）加工是典型的减材制造工艺，也是手板打样领域应用最广泛的技术方案。其原理是通过数控铣床、车床、精雕机等设备，从整块实心坯料中逐层去除多余材料，最终加工出目标零件。《3D打印与CNC加工的差异化选择研究》明确指出，CNC加工是制造业数字化程度最高、成熟度最稳定的加工方式之一，也是精密手板的首选工艺。

按照加工材质划分，CNC手板可分为塑胶CNC与五金CNC两大品类：塑胶类常用ABS、PC、PMMA、POM、PA等工程塑料；五金类涵盖铝合金6061/7075、不锈钢304/316、黄铜、镁合金等金属材料。行业内通用的精度分级为：普通外观手板±0.1mm、精密结构手板±0.05mm、超高精密光学/医疗手板可达±0.02mm。

1.2钣金折弯手板：薄板塑性成形的专属工艺

钣金折弯属于塑性成形制造范畴，是专门针对金属薄壁零件的手板打样工艺。其标准流程为：先通过激光切割或数控冲床下料得到平面展开料，再使用数控折弯机按设计角度弯折成形，辅以焊接、攻牙、压铆、打磨等工序完成结构连接，最终得到箱体、支架、外壳类零件。

《实用钣金技术手册》系统阐述了钣金工艺的核心特性：钣金手板的材料厚度通常在0.5mm至6mm之间，成品始终保持板材原始厚度，具有材料利用率高、自重轻、结构强度好、散热与电磁屏蔽性能优异等特点，是机箱、机柜、工业设备外壳类产品打样的唯一适配工艺。与CNC从实心料铣削不同，钣金工艺的设计约束全部围绕薄板成形特性展开。

1.3 3D打印手板：增材制造快速迭代技术

3D打印属于增材制造技术，通过逐层堆积材料的方式构建三维实体，是手板打样中迭代速度最快的工艺。《产品模型制作方法与实现》将3D打印定位为快速原型验证的首选技术，其核心优势是无需专用夹具与模具，直接读取三维模型文件即可成形，设计变更的响应成本极低。

当前手板行业主流的3D打印技术路线包括：

• SLA光固化成型：以光敏树脂为原料，激光逐层扫描固化，表面质量细腻，适合外观手板，典型精度±0.1mm
• SLS选择性激光烧结：以尼龙粉末为原料，激光烧结成形，韧性优异，适合功能结构件验证
• FDM熔融沉积成型：耗材成本低廉，适合早期概念验证与大尺寸模型
• SLM金属3D打印：以金属粉末为原料，激光熔化成形，适合高性能复杂金属零件

《增减材混合制造的研究进展》指出，3D打印的不可替代性在于突破了传统工艺的几何限制，可实现内部型腔、点阵结构、一体化集成等传统工艺无法制造的复杂形态。

二、CNC、钣金折弯、3D打印手板打样六大维度全面对比

2.1尺寸精度与一致性对比

精度是手板打样的核心指标，直接决定结构验证的可信度。三类工艺在公差能力、批量一致性上存在显著差异。

对比维度	CNC手板加工	钣金折弯手板	3D打印手板（SLA）
典型公差范围	±0.05~0.1mm	±0.1~0.2mm（受折弯回弹影响）	±0.1~0.2mm
最高可达精度	±0.02mm（五轴联动加工）	±0.05mm（精密折弯补偿）	±0.05mm（工业级高精度设备）
批量一致性	高，程序固定后尺寸稳定性强	中，需持续补偿回弹量	中，受层厚设置与材料收缩影响
大尺寸精度表现	优秀，累积误差小	良好，下料精度稳定	一般，大尺寸零件层叠累积误差明显

数据来源：综合《CNC手板vs3D打印怎么选?5个维度帮你做决策》《钣金工艺指导书》及行业实测数据

需要特别说明的是钣金折弯的回弹现象。《冲压工艺与模具设计》明确记载，金属板材折弯卸载后会产生弹性回复，导致实际成型角度小于折弯角度，不同材料、厚度、折弯半径对应的回弹量差异显著，必须在设计阶段进行补偿计算，这也是钣金手板对设计经验要求更高的核心原因。

2.2材料范围与力学性能对比

材料选择与成品力学性能，是功能测试类手板选型的首要考量。

CNC手板加工的材料覆盖范围最广，几乎支持所有可切削的工程塑料与金属材料。更关键的是，CNC成品由实心原料一体切削而成，材料各向同性，力学性能与量产件高度一致。《CNC还是3D打印?从4个力学指标选择原型加工方案》研究表明，在拉伸强度、层间附着力、各向异性和疲劳寿命四个维度上，CNC加工件均显著优于同材料3D打印件，循环载荷场景下可靠性差距可达数倍。

钣金折弯手板的材料限定为金属薄板，常用材质包括冷轧钢板（SPCC）、镀锌板、铝板5052/6061、不锈钢304/316等。其核心优势是成品采用与量产完全一致的真实板材，强度、刚度、散热、电磁屏蔽性能与量产件无差异，适合做结构受力、散热、屏蔽性能的真实验证。

3D打印手板的材料体系近年快速扩充，但与传统加工相比仍有差距。光敏树脂类材料偏脆、耐温性差；尼龙类韧性较好但强度仍低于注塑级；金属3D打印件存在孔隙率问题，力学性能通常为锻件的80%-90%。《3D打印与CNC加工的差异化选择研究》特别提醒：3D打印件存在明显的各向异性，沿打印层叠方向的强度显著低于垂直方向，做受力验证时需谨慎评估。

2.3设计自由度与工艺约束对比

三类工艺的设计边界差异巨大，直接决定了设计方案的可实现性。

3D打印手板在设计自由度上拥有绝对优势。内部镂空、随形流道、一体化铰链、点阵结构、复杂自由曲面……只要三维建模软件可构建，基本都能打印成型。这也是概念设计阶段优先选择3D打印的核心原因——设计师可充分发挥创意，不受传统制造工艺的束缚。

CNC手板加工的设计约束主要来自刀具可达性。深腔、倒扣、内直角、细小深孔等特征会提升加工难度甚至无法加工。行业通用设计规范为：内壁圆角R≥0.5mm，型腔长宽深比例不超过4:1，避免刀具震颤与断裂。五轴CNC可显著提升复杂曲面的加工能力，但加工成本也同步上升。

钣金折弯手板的设计约束最为严格。首先，零件必须是等壁厚的薄板结构；其次，折弯内角必须大于最小折弯半径（通常≥0.5倍料厚）；第三，折弯边高度存在最小值限制，边高过低无法成型；第四，孔位与折弯线需保持安全距离，防止拉伸变形。《CATIA钣金设计基础与工程实践》专门强调，钣金设计必须遵循“先展开、后折弯”的思维逻辑，缺乏钣金工艺常识的设计师极易产出无法生产的图纸。

2.4交付周期与打样效率对比

在产品快速迭代的开发节奏下，交付周期往往是手板打样选型的决定性因素。

• 3D打印手板：速度最快，简单结构件24小时内可交付，复杂结构2-3天。无需编程、无需专用夹具，上传模型文件即可启动生产，设计修改后重新打印的时间成本极低。
• 钣金折弯手板：速度中等，标准流程包含激光切割下料+折弯+焊接+表面处理，常规零件3-5天交付。若涉及多折弯角度调试与精密焊接，周期会相应延长。
• CNC手板加工：周期相对较长，需要编写加工程序、工件装夹找正、多面分次加工，塑胶件通常3-7天交付，金属件5-10天交付。复杂拆件粘接的零件周期更长。

《产品设计手板模型制作案例解析》总结的行业通用经验为：概念验证阶段优先3D打印抢时间，结构定型阶段转CNC做性能验证；钣金类产品从设计初期就应走钣金工艺路线，不存在替代工艺。

2.5成本构成与经济性对比

三类工艺的成本曲线完全不同，选型必须结合打样数量综合判断。

单件成本规律（常规结构件基准）：

• 1-5件小批量：3D打印手板＜钣金折弯手板＜CNC手板加工
• 10-20件中批量：钣金折弯手板≈CNC手板加工＜3D打印手板
• 50件以上大批量：钣金折弯手板＜CNC手板加工＜＜3D打印手板

背后的成本逻辑为：3D打印几乎无开机固定成本，单件价格固定，数量增加成本线性增长；CNC加工存在编程、装夹的固定成本，但单件加工时间随数量增加被摊薄；钣金折弯的激光切割材料利用率随批量提升而优化，且折弯工序效率极高，中小批量生产时经济性最优。行业公认的成本交叉点约在10-20件区间，低于该数量3D打印更划算，高于该数量CNC与钣金开始显现规模优势。

2.6表面质量与后处理兼容性对比

外观展示类手板对表面质感要求极高，三类工艺的基底表现与后处理空间差异明显。

CNC手板加工的基底表面质量最优，刀纹细腻均匀，经打磨抛光后可达到镜面效果，完美兼容喷油、丝印、电镀、阳极氧化、喷砂等各类后处理工艺，最终质感可媲美量产注塑件或机加工件。

钣金折弯手板的表面质量取决于原始板材状态与焊接处理。拉丝板、镜面板可直接使用；焊接部位需打磨平整，工艺到位可实现无痕效果。钣金支持喷粉、喷油、阳极氧化、丝印等多种表面工艺，工业设备外壳的最终视觉效果通常直接由钣金工艺实现。

3D打印手板的基底存在天然层纹，SLA工艺的层纹相对细微，但仍需打磨后才能达到光滑效果。光敏树脂的喷漆附着力一般，实现高光镜面效果难度较大。金属3D打印件表面更粗糙，通常需要后续CNC精加工来提升表面精度与质感。

三、工业设计手板打样典型场景选型指南

结合壹零壹工业设计的一线项目实践，我们总结了五大典型场景的标准化选型方案。

3.1外观评审展示类手板选型方案

核心需求：高度还原设计效果、表面质感优异、交付快、成本可控

推荐工艺：

• 塑胶类产品：首选SLA光固化3D打印手板+精细打磨喷漆
• 金属质感产品：可选CNC加工铝合金+阳极氧化，或3D打印+真空镀
• 大型展示模型：可拆件3D打印拼接，或CNC加工关键视觉部位

选型依据：《产品模型制作方法与实现》明确指出，外观验证类手板以视觉还原度为核心目标，SLA工艺配合专业后处理完全可满足评审与展示需求，且周期和成本远低于CNC加工。

3.2结构验证功能测试类手板选型方案

核心需求：尺寸精准、力学性能可靠、材料与量产一致

推荐工艺：

• 塑胶结构件：首选CNC手板加工，使用与量产一致的工程塑料
• 金属结构件：受力简单的平板类可选钣金折弯；复杂立体结构用CNC加工
• 仅装配干涉验证：对强度无要求的，可用3D打印手板做试装验证

选型依据：《CNC还是3D打印?从4个力学指标选择原型加工方案》强调，若原型件力学性能与量产件偏差超过30%，功能测试结果将不具备参考价值。涉及卡扣寿命、跌落测试、密封性能等关键验证，必须使用CNC或钣金工艺。

3.3薄壁箱体设备外壳类手板选型方案

核心需求：真实板材特性、折弯精度准确、装配到位、散热/屏蔽可验证

推荐工艺：直接采用钣金折弯手板工艺，不建议用CNC或3D打印替代

选型依据：CNC铣削薄壁外壳不仅材料浪费大、成本高昂，且实心铣出的“壁厚”与真实板材的成形特性、焊接特性完全不同；3D打印更无法模拟钣金的强度、散热和电磁屏蔽性能。机箱、机柜、电源外壳等产品，从打样阶段就应走真实钣金工艺路线。

3.4复杂异形创新结构类手板选型方案

核心需求：突破传统工艺限制、验证创新结构可行性

推荐工艺：首选3D打印手板，优先选用SLA或SLS工艺

选型依据：《增减材混合制造的研究进展》指出，增材制造的核心价值正是体现在传统工艺无法制造的复杂结构上，如内部随形冷却流道、轻量化点阵结构、一体化集成设计等。这类设计用CNC根本无法加工，3D打印是唯一的验证手段。

3.5小批量试产市场验证类手板选型方案

核心需求：品质接近量产、成本合理、周期可控

推荐工艺：

• 10-50件钣金件：直接钣金加工，性价比最高
• 10-50件塑胶件：可考虑真空复模（硅胶复模），或小批量CNC加工
• 50件以上：评估是否采用简易模具或正式开模

选型依据：《硅胶复模手板加工与3D打印、CNC的应用场景比较》提到，小批量生产是工艺选型最容易出现误判的区间，需要综合数量、精度要求、材质要求和后续量产计划统筹决策。

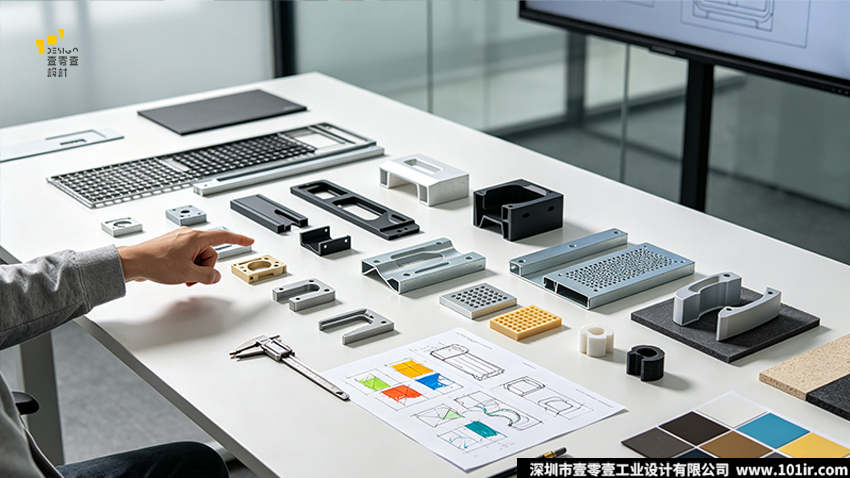

四、手板打样进阶策略：多工艺混合组合应用

成熟的工业设计师不会局限于单一工艺，而是根据零件不同部位的需求，组合使用多种工艺实现最优解。以下是行业内通用的三种混合策略。

4.13D打印快速验证+CNC终验证两阶段法

概念设计阶段先用3D打印手板快速出样，验证整体比例、人机交互、外观效果，快速迭代2-3轮。待设计基本冻结后，再用CNC加工高精度功能手板，开展严格的结构和性能测试。这种组合既保证了迭代速度，又确保了最终验证的可靠性，是当前产品开发的主流流程。

4.2钣金主体结构+CNC精密零件组合

对于工业设备类产品，主体外壳采用钣金折弯制作，保证结构强度与散热性能；内部的精密安装座、调节机构、装饰件等采用CNC加工。两种工艺各自发挥优势，整体成本和周期都优于全CNC加工方案。

4.33D打印主形态+钣金局部补强

对于受力不大但形态复杂的壳体类产品，可先用3D打印做出主体形态，关键受力部位粘贴金属钣金片补强。该方案在保留设计自由度的同时，局部提升了结构强度，常用于创新概念验证类项目。

五、手板打样选型避坑指南：工业设计师实操经验

5.1避免以3D打印手板性能替代量产件性能

很多团队为了节省成本，全程使用3D打印手板做功能测试，测试通过后直接开模，这是极高风险的做法。3D打印材料的强度、韧性、耐温性通常低于量产材料，测试通过不代表量产没问题，反而可能掩盖真实的结构缺陷。关键功能验证必须使用与量产材质一致的CNC或钣金手板。

5.2钣金设计提前完成DFM可制造性校验

钣金折弯的工艺约束远多于其他工艺。折弯半径、最小折边高度、孔边距、拉伸变形、焊接空间等因素，若设计阶段未充分考虑，打样阶段会频繁改图延误周期。建议设计师出图前对照《钣金工艺指导书》完成DFM（可制造性设计）检查，或提前与手板厂工艺人员沟通。

5.3明确CNC手板的用途导向再下单

同样是CNC手板，外观件和结构件的加工策略完全不同。外观件追求表面光洁，会放慢进给速度、使用更小刀具；结构件追求尺寸精准和材料性能，加工参数侧重精度和效率。下单时必须向手板厂明确手板用途，避免花费结构件的成本却只得到外观件的品质。

六、结语：手板打样选型的核心是匹配验证目标

手板打样的本质，是用最低的成本和最短的时间，获取最有价值的设计验证信息。CNC加工、钣金折弯、3D打印三类工艺没有绝对的优劣，只有适用场景的不同。

作为工业设计师，我们的核心能力不是精通每一种工艺的加工细节，而是建立清晰的选型决策框架：明确当前阶段的验证目标，识别最核心的考核指标（精度、强度、速度、成本），再匹配对应的工艺。随着项目推进，验证目标不断变化，工艺选择也应动态调整。

制造业技术在持续迭代，3D打印的材料性能不断提升，CNC的加工效率持续提高，钣金也在向自动化、智能化发展。但万变不离其宗——理解工艺底层逻辑，始终以设计验证目标为导向，才能在每一个项目中做出最优的手板打样决策。

七、常见问题与解答

Q1：手板打样的常规流程是什么？

A：标准手板打样流程为：①提供三维图纸与技术要求→②供应商评估工艺与报价→③确认工艺、材质、交期→④编程/下料加工→⑤手工修整与后处理→⑥品质检验与尺寸报告→⑦包装发货。复杂手板会增加中间评审确认环节。



Q2：外观手板和结构手板有什么区别？

A：外观手板核心考核视觉效果、比例、颜色、质感，对表面质量要求高，对内部结构与强度要求低，常用3D打印制作；结构手板核心考核尺寸精度、装配关系、力学性能、功能实现，要求材质与量产一致，常用CNC或钣金工艺制作。



Q3：CNC手板加工常用的塑胶材料有哪些？分别适合什么场景？

A：常用塑胶材料及适用场景：

-ABS：通用性最强，易加工、易上色、成本低，适合大多数外观与结构手板

-PC：强度高、透明性好，适合透明件与受力结构件

-PMMA（亚克力）：透光率极高，适合镜片、透明外壳手板

-POM（赛钢）：自润滑性好、强度高，适合齿轮、卡扣等耐磨结构件

-PA（尼龙）：韧性好、耐温性佳，适合耐冲击结构件



Q4：3D打印手板能达到量产注塑件的强度吗？

A：不能。即便是工业级SLS尼龙打印件，其拉伸强度、抗冲击性能也仅接近普通注塑级尼龙的70%-80%；光敏树脂材料更偏脆，耐温与耐候性远不如工程塑料。3D打印手板仅适合外观与装配验证，不能作为力学性能的最终判定依据。



Q5：钣金折弯手板的最小折弯半径是多少？

A：最小折弯半径与材料厚度、材质硬度直接相关。行业通用经验值：

-冷轧钢板、镀锌板：最小内R≈0.5倍料厚

-铝板：最小内R≈1.0倍料厚

-不锈钢板：最小内R≈1.0-1.5倍料厚

料厚越厚、材质越硬，最小折弯半径越大，强行做小圆角会导致折弯处开裂。



Q6：手板打样的数量对工艺选择有什么影响？

A：数量是工艺选型的核心变量之一。1-5件优先考虑3D打印，快速且成本低；10-20件可根据材质选择CNC或钣金，综合性价比更高；50件以上优先钣金或真空复模，3D打印单件成本过高；数量达到数百件时，需评估简易模具或正式开模的经济性。



Q7：透明件手板用什么工艺效果最好？

A：追求高透明效果时，首选CNC加工PMMA（亚克力）或PC材料，经抛光后可达到接近玻璃的透光效果；SLA光固化3D打印也可制作透明件，但通透度与耐刮性不如CNC加工件，仅适合快速验证透明区域的形态与位置。



Q8：手板打样出现尺寸偏差通常是什么原因？

A：常见偏差原因包括：①CNC加工：刀具磨损、装夹变形、多面对位误差；②钣金折弯：回弹补偿不足、下料尺寸偏差、焊接变形；③3D打印：材料收缩、层厚设置过大、打印翘曲变形。正式下单前明确公差要求，可有效减少偏差纠纷。



Q9：如何降低手板打样的成本和周期？

A：核心优化方法：①设计阶段考虑工艺性，减少复杂特征与拆件数量；②明确验证目标，非关键部位降低精度要求；③早期迭代用3D打印，定型后再做CNC/钣金；④合理规划打样数量，利用批量摊薄固定成本；⑤提前准备完整图纸与技术要求，减少沟通反复。



Q10：手板打样阶段如何做DFM可制造性设计？

A：不同工艺的DFM要点不同：

-CNC手板：避免深腔倒扣、增加工艺圆角、控制型腔深度比例、预留装夹位

-钣金手板：保证最小折弯半径、控制折弯边高度、孔位避开折弯线、预留焊接空间

-3D打印手板：控制悬空角度、添加支撑结构、避免壁厚差异过大、考虑支撑去除空间



Q11：手板打样有国家标准吗？精度要求怎么定？

A：专门针对工业手板的强制国家标准目前暂无，GB/T26701-2011《模型产品通用技术要求》主要适用于展示类与玩具类模型。行业内执行约定俗成的精度分级：外观手板±0.15mm以内，结构手板±0.1mm以内，精密手板±0.05mm以内。具体公差要求应在打样前与供应商书面确认。



Q12：同一款产品，可以同时用3D打印和CNC各做一套手板吗？

A：完全可以，且是严谨的开发做法。3D打印手板用于快速迭代外观与装配关系，CNC手板用于最终功能验证。两套并行虽增加少量成本，但大幅降低了开模风险，从整体项目周期与成本来看反而更经济。

参考文献

[1]张铮.3D打印与CNC加工的差异化选择研究[J].中国机械,2022(14).

[2]果春焕,王泽昌,严家印,等.增减材混合制造的研究进展[J].工程科学学报,2020,42(5):540-548.

[3]孟凯宁.产品模型制作方法与实现[M].北京:化学工业出版社,2023.

[4]李程,李汾娟.产品设计手板模型制作案例解析[M].北京:机械工业出版社,2020.

[5]刘翔,李烁.实用钣金技术手册[M].北京:机械工业出版社,2012.

[6]何玉林,毛献昌,杨连发.冲压工艺与模具设计(第三版)[M].西安:西安电子科技大学出版社,2025.

[7]刘宏新,解勇涛,林卿,等.CATIA钣金设计基础与工程实践(第2版)[M].北京:机械工业出版社,2024.

[8]GB/T26701-2011,模型产品通用技术要求[S].北京:中国标准出版社,2011.

[9]博研咨询.2025年中国手板模型行业市场前景预测及投资价值评估分析报告[R].北京:北京博研智尚信息咨询有限公司,2025.

[10]王馨翊,李淑娟,马维东,等.熔融沉积成型中对自适应分层方法的改进及实验研究[J].机械科学与技术,2019,38(8):1231-1238.
