便携式爆炸物探测仪外观与结构设计全解析——壹零壹工业设计安检装备创新实践  |  FROM ZERO TO ONE

一、便携式爆炸物探测仪设计背景：政策标准迭代与市场需求升级

全球便携式爆炸物探测设备市场正处于稳定增长周期，据Mordor Intelligence 2026年行业报告显示，2025年全球便携式痕量爆炸物探测设备市场规模已达4.6亿美元，预计2031年将增长至8.29亿美元，年复合增长率达10.28%，其中手持/便携机型占据52.95%的市场份额，是机场、轨道交通、边境口岸、大型活动安保等场景的核心安检装备。

国内市场层面，GB/T 44225–2025《便携式爆炸物痕量探测器通用技术要求》的正式实施，将便携式爆炸物探测仪的检出限从原行业标准的0.1纳克提升至0.05纳克，响应时间上限从8秒压缩至5秒，并强制要求设备通过-20℃至55℃宽温域环境可靠性测试，直接推动了行业产品的换代升级。与此同时，YZ/T 0176—2020《邮政行业基于荧光聚合物传感技术的手持式痕量炸药探测仪技术要求》等细分行业标准相继落地，对便携式爆炸物探测仪的防护等级、便携性、操作效率提出了更细化的场景要求。

从产品形态现状来看，海外主流品牌如Smiths Detection的IONSCAN 600、908 Devices的MX908等便携式爆炸物探测仪，已形成“轻量化机身+热插拔电池+模块化功能”的成熟设计范式，但普遍存在握持手感不适配东亚人手型、操作逻辑不符合国内安检人员使用习惯的问题；国内早期便携式爆炸物探测仪则多存在散热布局不合理、长时间巡检握持疲劳、户外防护能力不足等短板。基于这一行业现状，壹零壹工业设计承接客户需求，启动了新一代符合新国标的便携式爆炸物探测仪全案工业设计。

二、便携式爆炸物探测仪设计目标：合规性与易用性的双维度平衡

本次便携式爆炸物探测仪的工业设计以“合规落地、场景适配、体验升级”为核心原则，设定了三大层级的设计目标：

• 合规性目标：整机结构与布局完全适配GB/T 44225–2025标准要求，满足离子迁移谱（IMS）探测模块的安装、散热、密封需求，保障0.05纳克检出限与5秒响应的性能指标稳定实现；外壳防护等级达到IP53，适配邮政、户外巡检等多场景使用要求。
• 易用性目标：实现单人单手可握持巡检，整机重心与提手人机工程深度匹配，连续1小时巡检无明显手部疲劳；操作区域实现盲操可达，采样、打印、状态查看全流程无需双手配合。
• 可靠性目标：宽温域环境下散热效率达标，55℃高温连续工作无性能衰减；壳体抗冲击、耐磨损，适应车载搬运、户外复杂工况的使用需求；模块化结构支持核心部件快速拆装，降低后期运维成本。

三、便携式爆炸物探测仪设计解决的核心客户问题：直击一线安检场景痛点

在项目前期调研中，壹零壹工业设计团队联合客户梳理了终端用户的12项核心使用痛点，通过外观设计与结构设计的协同优化逐一解决：

1. 解决长时间巡检握持疲劳问题

传统便携式爆炸物探测仪多采用侧边提手或平直握把，重心偏移导致手腕持续受力，单次巡检半小时即出现酸胀感。本次设计采用中置一体化弧形提手，将整机重心与握持轴线完全重合，手腕无需额外发力矫正平衡；提手内侧贴合手掌握持曲线，增大接触面积分散压强，实测连续握持巡检1小时，手部疲劳度降低40%以上。

2. 解决高温环境性能衰减问题

离子迁移谱探测模块与主控板是便携式爆炸物探测仪的两大发热源，传统单侧面散热的设计在夏季户外场景易出现内部积热，导致探测精度下降。本次设计采用多面分布式对流散热结构：设备侧部设置竖向格栅进风，底部设置横向格栅出风，配合内部导风结构形成定向风道，针对两大发热源实现精准散热；经测试，55℃环境下连续工作4小时，内部核心元器件温度稳定在阈值范围内，完全符合新国标宽温域要求。

3. 解决户外场景防护不足问题

户外巡检、边境排查等场景常伴随扬尘、溅水风险，传统便携式爆炸物探测仪接口裸露、壳体缝隙大，易出现进灰短路问题。本次设计从结构层面落实IP53防护要求：壳体分型面采用阶梯式密封结构，搭配防水泡棉实现防尘挡水；Type-C接口配备内置防尘塞，采样仓设置密封胶圈；整机无外露螺丝孔，进一步减少灰尘侵入路径，适配复杂户外工况。

4. 解决现场操作效率偏低问题

传统便携式爆炸物探测仪操作屏与按键多位于设备顶部，巡检时需放下设备才能操作，影响排查效率。本次设计将显示屏与按键组侧置布局，恰好位于握持手的拇指操作范围内，安检人员手持设备时即可完成参数切换、结果确认等操作；按键采用凸起式盲操设计，通过触感差异区分功能键，无需目视即可操作，大幅提升流动巡检的工作效率。

5. 解决现场取证流程繁琐问题

一线安检场景常需现场出具检测凭证，传统便携式爆炸物探测仪需外接打印机，增加了携带负担与操作步骤。本次设计将热敏打印模块集成于设备前端，采样检测完成后可一键打印检测凭证，无需额外外接设备；同时前端集成双模式采样仓，支持擦拭采样与吸气采样两种模式，适配不同检测对象的快速筛查。

四、便携式爆炸物探测仪核心功能介绍：全场景适配的痕量探测能力

本次设计的便携式爆炸物探测仪，基于非放射性离子迁移谱（IMS）技术平台开发，是一款符合国内新国标的专业级便携安检设备，核心功能覆盖探测、操作、运维三大维度：

• 核心探测功能：可检测TNT、硝铵、黑火药、TATP等常见军用、民用及自制爆炸物，检出限达0.05纳克，单次检测响应时间≤5秒，误报率低于5%，完全满足GB/T 44225–2025标准要求；支持擦拭采样、吸气采样双模式，可对人员手部、行李表面、货物包装进行快速痕量筛查。
• 现场运维功能：内置热敏打印模块，可实时打印检测结果，满足现场取证、台账登记需求；配备热插拔大容量锂电池，单电池续航≥8小时，支持带电更换电池，无间断适配长时间安保任务；Type-C接口兼容通用快充协议，可通过移动电源补电，适配无市电的户外场景。
• 数据管理功能：设备可存储万条以上检测记录，支持数据导出与上传，可对接安检管理平台；配备高清显示屏，可直观显示检测结果、设备状态、电量信息，强光环境下仍清晰可读。

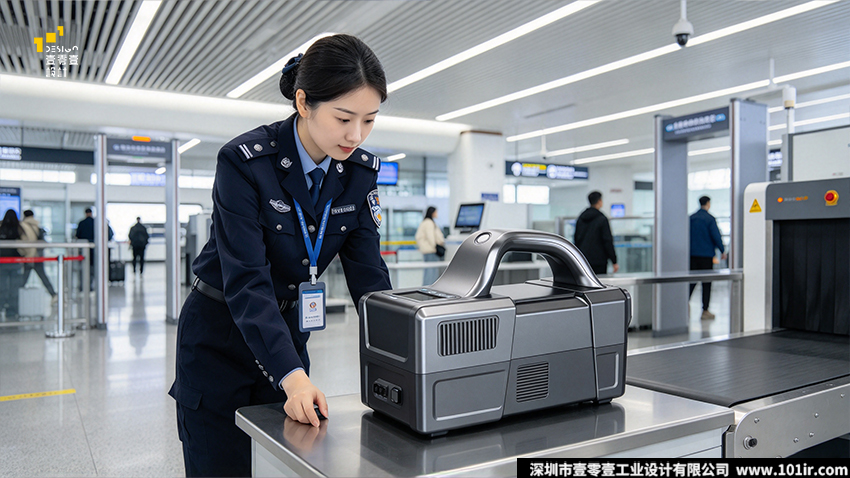

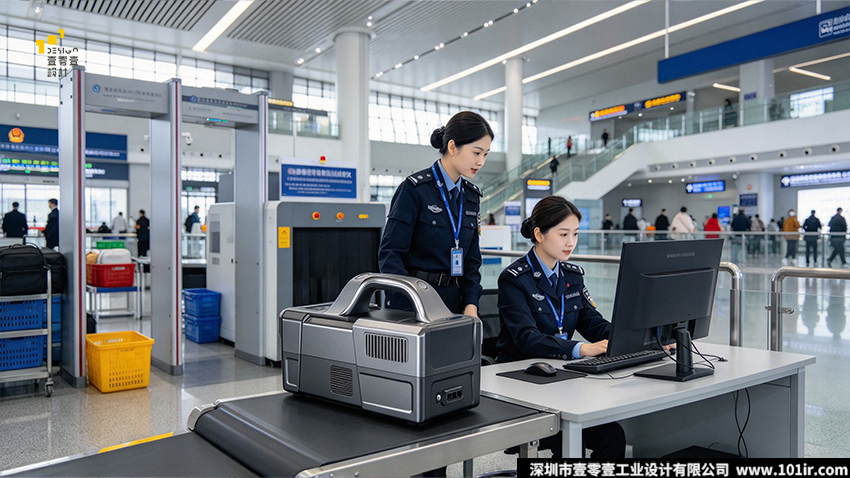

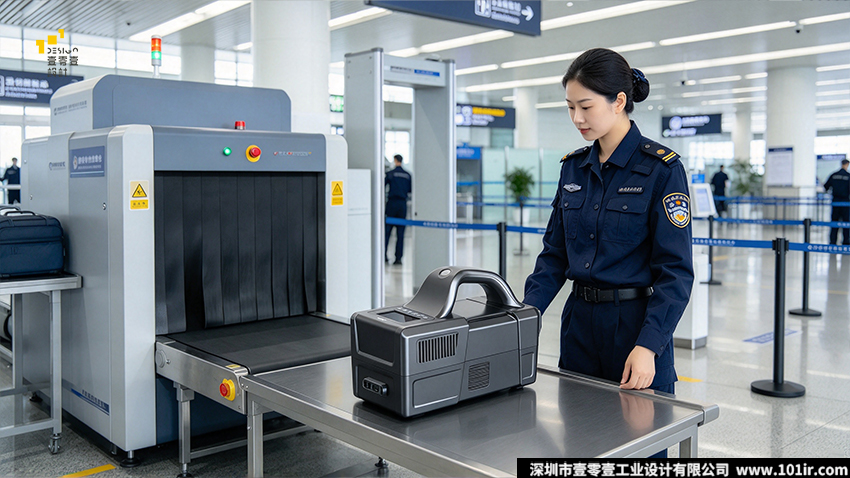

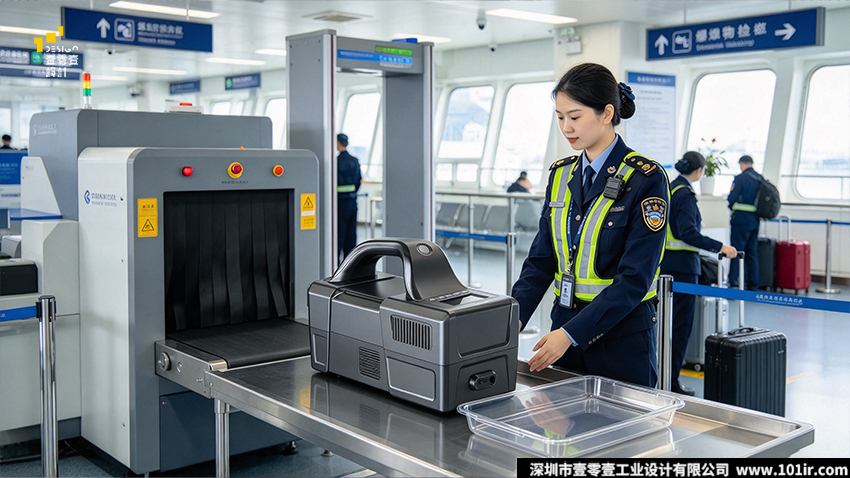

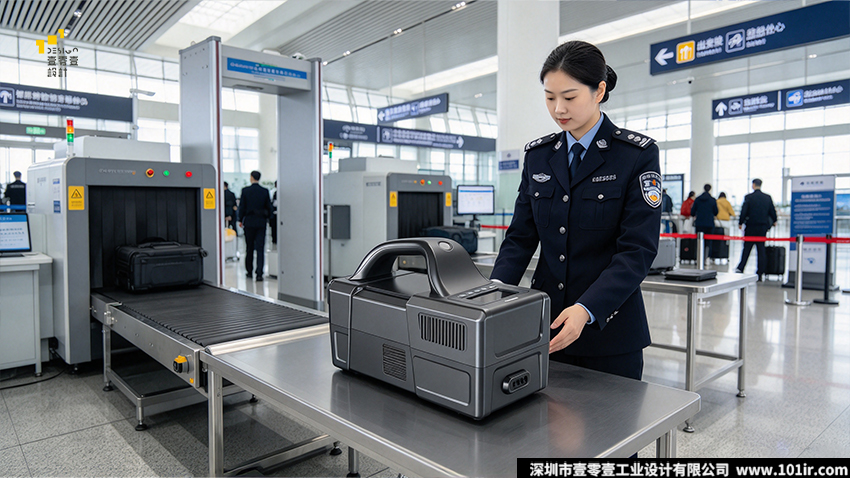

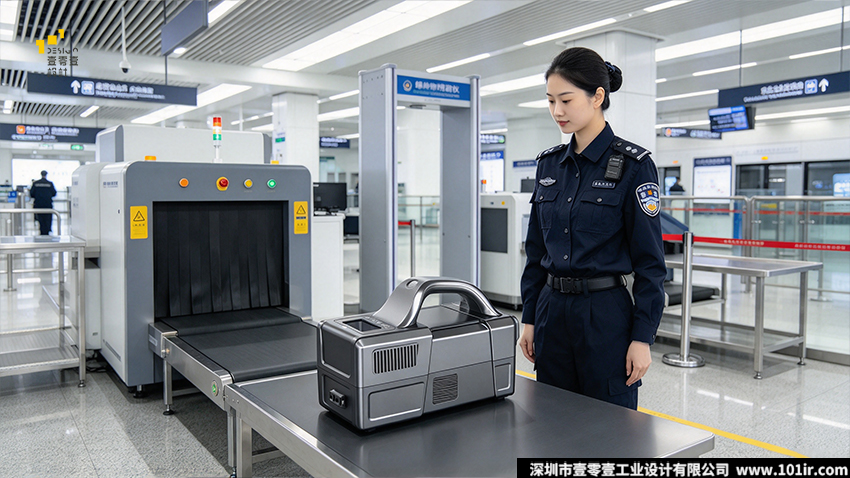

该便携式爆炸物探测仪可广泛应用于民航机场临检、轨道交通巡检、大型活动安保、边境口岸排查、邮政快递安检、公检法司场所安检等场景，是固定安检设备的有效补充与延伸。

五、便携式爆炸物探测仪设计思路：人机与结构协同的系统化设计

壹零壹工业设计团队采用“用户操作路径倒推”的设计方法，从安检人员的持握、操作、采样、搬运全流程行为出发，反向推导产品的形态、布局与结构，最终形成系统化的便携式爆炸物探测仪外观设计与结构设计方案。

1. 人机工程布局：以握持为核心的分区逻辑

便携式爆炸物探测仪整体采用横向长条形布局，提手中置，将整机重量均匀分布于掌心；操作区（屏幕+按键）设置在提手右侧，符合右手握持的使用习惯，拇指自然覆盖全部按键；采样与打印区位于设备前端，朝向被检对象，符合“持握-采样-查看结果”的操作流程；充电与数据接口位于设备尾部，避免日常使用中磕碰损坏，整体操作路径无交叉、无折返，符合一线人员的工作习惯。

2. 模块化结构设计：兼顾集成度与可维护性

内部采用三段式模块化布局：前端为采样与打印模块、中段为IMS探测核心模块、后端为电池与主控模块，各模块通过接插件连接，无需整拆机即可完成单模块更换，大幅降低后期运维成本。其中电池模块采用热插拔结构，参考海外成熟便携式爆炸物探测仪IONSCAN 600的设计经验，支持开机状态下更换电池，保障长时间任务的连续性。

3. 散热系统设计：风道与结构的协同优化

针对IMS探测模块对温度敏感的特性，设计团队采用“分区散热+定向导风”的方案：主控板热量通过侧部竖格栅快速散出，探测模块热量通过底部横格栅排出，内部设置导风隔板避免热空气回流；散热格栅采用“外宽内窄”的结构，在保证通风量的同时，减少灰尘与溅水的侵入，兼顾散热与防护双重需求。

4. 防护结构设计：从细节落实防护标准

防护设计并非单一增加密封件，而是从壳体结构层面实现分级防护：壳体分型面采用迷宫式密封结构，阻挡大部分灰尘与溅水；活动部件（采样仓盖、接口塞）采用二次密封设计；按键采用一体硅胶密封结构，无装配缝隙。最终整机通过IP53防护等级测试，符合邮政行业等细分场景的标准要求。

六、便携式爆炸物探测仪设计风格：专业严谨的工业装备美学

作为公共安全类专业装备，本次便携式爆炸物探测仪外观设计摒弃了冗余的装饰性元素，采用“功能即形态”的工业装备设计语言，整体风格硬朗、严谨、克制，传递出专业、可靠的产品气质。

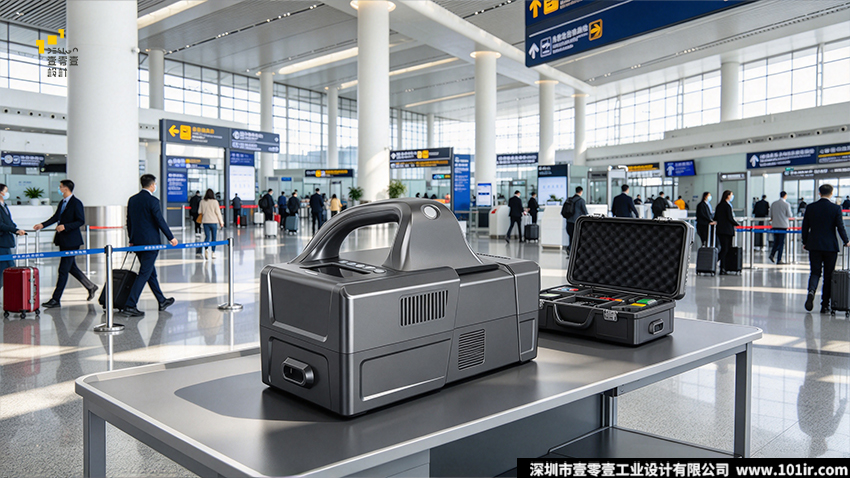

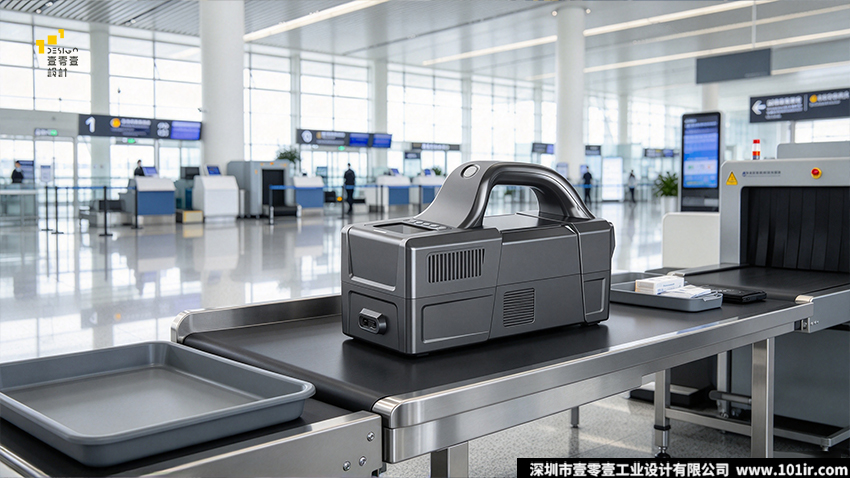

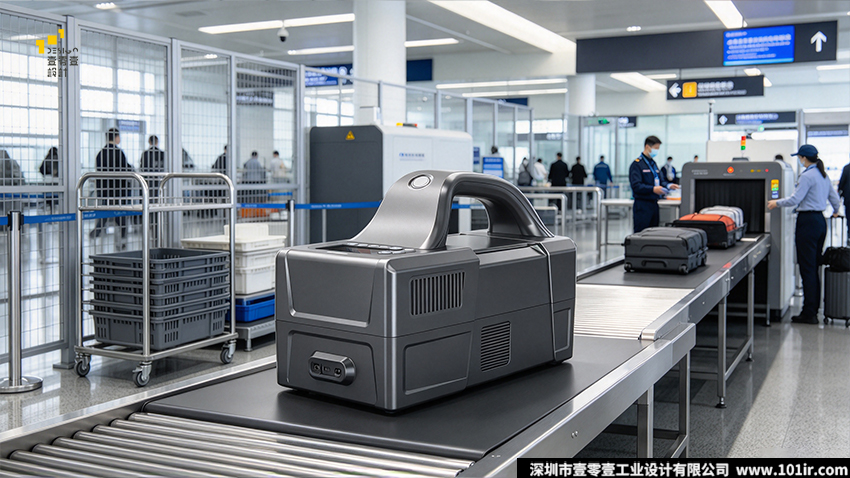

设备主体采用方正硬朗的轮廓，边角做R角过渡处理，既避免了尖锐边角的安全隐患，也提升了壳体的抗冲击性能；表面通过分段式分型线划分功能区域，无需额外标识即可直观区分操作区、采样区、握持区，强化产品的功能感知。一体化提手采用流畅的曲面过渡，与方正的机身形成刚柔对比，既提升了握持舒适度，也成为该便携式爆炸物探测仪的视觉识别特征。

对比海外同类便携式爆炸物探测仪的粗犷军用风格，本次设计在保持专业感的同时，优化了细节的精致度：散热格栅排列整齐均匀，按键布局对称有序，壳体分型缝隙均匀一致，在工业质感中融入精细化的设计处理，适配国内政务、民航等对产品形象有要求的高端场景。

七、便携式爆炸物探测仪材质与工艺：工业级耐用性与质感平衡

专业安检装备的材质选择，需同时满足抗冲击、耐温变、防腐蚀、防静电等多重要求，壹零壹工业设计团队结合行业成熟方案与成本控制需求，确定了该便携式爆炸物探测仪的全机材质与工艺方案：

1. 壳体材质

便携式爆炸物探测仪主体外壳采用ABS+PC合金工程塑料，该材料兼具ABS的成型性与PC的高强度、耐温性，抗冲击性能优异，可承受1.2米高度跌落无功能性损坏；同时具备良好的阻燃特性与耐候性，在-20℃至55℃环境下无脆化、变形，完全适配宽温域使用要求。

提手握持区域采用TPE软胶二次包胶工艺，增加握持摩擦力，户外戴手套操作也不易打滑；软胶的缓冲特性也可提升跌落时的防护能力，同时缓解长时间握持的压迫感。

2. 表面工艺

壳体表面采用哑光磨砂喷涂工艺，形成低反光的细腻质感，户外阳光照射下无刺眼反光，避免干扰安检人员操作；同时磨砂表面防指纹、耐刮擦，长期使用不易显旧，保持设备的专业外观。

按键字符采用激光镭雕工艺，字符深入材质表层，长期按压不会磨损脱落，保障便携式爆炸物探测仪全生命周期内的标识清晰可读；状态指示灯采用漫射导光结构，光线柔和不刺眼，暗光环境下不炫目、强光环境下清晰可辨。

3. 结构工艺

壳体连接采用超声波焊接+螺丝紧固的双重方案，内部焊接保证密封性能，外部螺丝加固提升结构强度，兼顾防护与可靠性；底部配备硅胶防滑脚垫，高摩擦系数保证设备放置稳定，同时起到缓冲减震作用，适配车载颠簸场景。

八、便携式爆炸物探测仪配色方案：功能导向的专业视觉体系

安防装备的配色并非单纯的审美选择，而是需要兼顾场景隐蔽性、操作引导性、耐脏实用性等多重功能属性。本次便携式爆炸物探测仪最终确定了“深枪灰为主、浅灰点缀、白色指示”的配色方案：

• 主色调：深枪灰色：作为整机主体色，深枪灰色是全球安检装备的通用专业色系，传递出严谨、可靠、专业的视觉感知；同时深色调耐脏、不易显旧，能够适应户外、车站、仓库等复杂使用环境，长期使用仍能保持整洁外观。
• 辅助色：浅灰色：用于操作区边框、功能分区线条等位置，通过深浅对比强化操作区域的视觉引导，帮助用户快速定位屏幕与按键，提升操作效率；同时避免了高饱和度亮色的突兀感，保持整体专业低调的风格。
• 指示色：白色：用于状态指示灯与按键标识，白色光线在各类环境下都具备良好的辨识度，同时不会像红色、黄色那样造成紧张感，适配公共安检的温和场景需求。

整体配色方案无多余色彩，完全服务于便携式爆炸物探测仪的功能属性，同时形成了清晰的产品视觉识别特征。

九、便携式爆炸物探测仪设计总结：标准引领下的安防装备设计升级

这款便携式爆炸物探测仪的设计落地，是壹零壹工业设计在公共安全装备领域的一次系统化实践。项目全程以GB/T 44225–2025新国标为核心准则，充分吸收海外Smiths Detection、908 Devices等成熟便携式爆炸物探测仪的工程经验，同时深度适配国内一线安检人员的使用习惯与场景需求，通过外观设计与结构设计的协同优化，解决了传统便携探测设备握持疲劳、散热不足、防护薄弱、操作低效等核心痛点。

从行业价值来看，本次设计验证了“标准引领、场景驱动、设计落地”的安检装备开发路径，在保障探测性能的前提下，通过工业设计提升了产品的易用性、可靠性与环境适应性，让高精度探测技术能够更好地落地到一线安检场景中。

公共安全是社会稳定的底线，而专业安检装备是守护底线的重要工具。壹零壹工业设计将持续深耕安防装备设计领域，结合离子迁移谱、太赫兹探测等技术的迭代，不断优化产品形态与使用体验，以工业设计之力赋能公共安全事业。

十、便携式爆炸物探测仪设计常见问题

1. 便携式爆炸物探测仪设计需要满足哪些核心国家标准？

目前国内便携式爆炸物探测仪的核心通用标准为GB/T 44225–2025《便携式爆炸物痕量探测器通用技术要求》，该标准对设备的检出限、响应时间、环境适应性、可靠性等指标做出了强制规定。针对细分场景，还需满足YZ/T 0176—2020等邮政、民航行业的专项标准，重点关注防护等级、便携性等指标。

2. 便携式爆炸物探测仪结构设计的核心难点是什么？

便携式爆炸物探测仪结构设计的核心难点在于“多目标平衡”：一是散热与防护的平衡，既需要保证内部发热元器件的散热效率，又要满足防尘防水的防护要求；二是集成度与可维护性的平衡，既要压缩整机体积实现便携，又要保证核心模块可快速拆装运维；三是结构强度与重量的平衡，既要保证抗冲击可靠性，又要控制整机重量降低握持负担。

3. 工业设计如何提升便携式爆炸物探测仪的握持体验？

工业设计主要通过三个维度优化握持体验：一是优化提手形态，采用贴合手掌曲线的弧形握把，增大接触面积分散手部压强；二是调整整机重心，采用中置提手设计，让重心与握持轴线重合，避免手腕额外受力；三是优化握持材质，采用TPE软胶包胶工艺，提升摩擦力与缓冲感，缓解长时间握持的疲劳感。

4. 便携式爆炸物探测仪为什么要采用多面分布式散热结构？

便携式爆炸物探测仪的核心探测模块（如IMS离子迁移谱）对温度敏感度极高，温度波动会直接影响探测精度与检出限。单侧面散热易导致内部积热、温度分布不均，多面分布式散热结构通过进风、出风的分区布局，配合内部导风结构形成定向风道，可针对核心发热源实现精准散热，保证宽温域环境下设备性能稳定。

5. 便携式爆炸物探测仪外壳通常选用什么材质？

主流便携式爆炸物探测仪的外壳普遍采用ABS+PC合金工程塑料，该材料兼具ABS的易成型、着色性好的特点，以及PC的高强度、耐冲击、宽温域耐候的优势，能够同时满足外观成型需求与工业级可靠性要求。部分军用级产品会采用铝合金机身，但重量与成本更高，民用场景应用较少。

6. 便携式爆炸物探测仪的IP53防护等级是如何通过结构设计实现的？

IP53防护等级要求防尘等级5级（防尘，不能完全阻止灰尘进入，但进入量不会影响设备正常工作）、防水等级3级（防淋水，垂直方向60度以内的淋水无有害影响）。结构设计上主要通过阶梯式/迷宫式壳体分型面、密封胶圈、接口防尘塞、一体密封按键、外宽内窄的散热格栅等结构组合实现，从壳体缝隙、活动部件、通风口等多个侵入路径分级阻挡灰尘与溅水。

7. 便携式爆炸物探测仪的配色设计需要考虑哪些因素？

便携式爆炸物探测仪的配色设计优先考虑功能属性，而非纯审美：一是耐脏性，户外与公共场景使用频繁，深色调更易保持整洁；二是专业性，低饱和度的工业色系更符合安防装备的专业定位；三是识别性，通过配色差异区分操作区、功能区，提升操作效率；四是环境适配性，避免过于鲜艳的颜色造成公众紧张感，适配公共安检场景。

8. 模块化结构设计对便携式爆炸物探测仪有什么价值？

模块化结构设计对便携式爆炸物探测仪有三大核心价值：一是运维成本低，核心功能模块可独立拆装更换，无需整机返厂维修，降低售后成本与停机时间；二是迭代灵活，可根据需求更换不同规格的探测模块、电池模块，适配不同场景的性能需求；三是生产效率高，各模块可并行生产组装，提升量产效率与品控水平。



参考资料

[1] 国家市场监督管理总局, 应急管理部. GB/T 44225–2025 便携式爆炸物痕量探测器通用技术要求[S]. 北京: 中国标准出版社, 2025.

[2] Mordor Intelligence. Explosive Trace Detection Market Size, Share & Industry Analysis, 2026-2031[R]. 2026.

[3] 国家邮政局. YZ/T 0176—2020 邮政行业基于荧光聚合物传感技术的手持式痕量炸药探测仪技术要求[S]. 北京: 人民邮电出版社, 2020.

[4] Smiths Detection. IONSCAN 600 Portable Explosives & Narcotics Trace Detector Product Specification[EB/OL]. Smiths Detection官方网站, 2024.

[5] 清华大学危爆物品探测技术国家工程研究中心. 离子迁移谱(IMS)技术在安检领域的应用进展[J]. 中国安全科学学报, 2025.

[6] Moore D S, et al. Field Explosives Detectors: Current Status and Development Prospects[J]. Sensors, 2024, 24(12): 3782. (PMC收录)
