全自动高速点胶机外观与结构设计研究及实践——壹零壹工业设计案例  |  FROM ZERO TO ONE

一、设计背景：产业升级倒逼设备迭代，传统全自动高速点胶机遭遇多重瓶颈

在全球制造业向精密化、智能化升级的浪潮中，点胶工艺作为电子封装、新能源制造、半导体加工等领域的核心工序，正经历从“人工辅助”到“高速精密自动化”的跨越式迭代。据产业世界2026年发布的《全球自动化点胶设备产业深度分析研究报告》显示，2026年全球全自动高速点胶机及相关设备产业规模预计达到92.4亿美元，同比增速7.8%，其中中国大陆市场贡献38.6亿美元，成为全球最大的需求市场。

面对下游产业对微米级精度、百毫米级每秒运行速度的严苛要求，传统全自动高速点胶机在结构稳定性、操作人机性、环境适配性上的短板日益凸显。从行业现状来看，传统全自动高速点胶机普遍存在三大共性问题：其一，点胶机外观设计同质化严重，多采用裸露型材拼接结构，钣金缝隙不均、边角尖锐，既不符合无尘车间的洁净管理要求，也难以匹配高端产线的品牌形象；其二，工业设备结构设计不合理，操作区域与维护区域交叉，日常检修与耗材更换耗时费力，且设备重心偏移导致高速运行时振动偏大，影响点胶精度；其三，人机交互体验不佳，操作终端固定僵化，操作人员需频繁调整体位，长期作业易产生疲劳，且设备状态可视化不足，故障排查效率低下。

正是基于对全自动高速点胶机行业痛点的深度洞察，壹零壹工业设计启动了本次全自动高速点胶机的全案设计项目，以“性能与美学共生，效率与体验并重”为核心原则，打造一款适配现代精密制造场景的标杆级点胶装备。

二、设计目标：锚定四大核心维度，定义高端全自动高速点胶机新标准

本次全自动高速点胶机设计围绕精密制造场景的实际需求，确立了四大核心设计目标：

• 精度稳定性目标：通过结构优化与重心校准，确保设备在1500mm/s的高速运行下，X/Y轴重复定位精度达到±15μm@4sigma，CPK≥1.33，满足半导体封装、汽车电子等高端领域的工艺要求。
• 生产效率目标：采用在线式流水线结构，支持PCB板连续过板作业，轨道宽度自动调节范围覆盖50-500mm，适配多尺寸工件混线生产，综合产能较传统机型提升30%以上。
• 人机体验目标：优化操作终端布局与设备观察视角，降低操作人员作业负荷；同时实现模块化维护，核心部件更换时间缩短至15分钟以内，提升设备稼动率。
• 环境适配目标：整机采用封闭式结构与防静电材质，适配Class1000级无尘车间环境，同时外观风格简洁统一，可融入标准化智能产线，提升工厂整体视觉形象。

三、解决客户问题：直击行业痛点，全方位提升全自动高速点胶机使用价值

针对传统全自动高速点胶机的诸多弊端，壹零壹工业设计通过系统性的结构与外观创新，逐一破解行业难题：

• 解决高速振动问题：采用一体式铸造底座与封闭式机身框架，优化设备重心分布，将机身固有频率提升至高速运行频率的2倍以上，有效避免共振现象，确保高速点胶过程中胶线宽度偏差控制在±0.02mm以内。
• 解决洁净维护难题：整机采用无缝钣金拼接与圆弧边角设计，无卫生死角，表面采用防静电喷涂工艺，耐油污、易擦拭；同时采用上下分层维护结构，电气舱与机械舱独立分隔，日常保养无需进入作业区，避免对生产环境造成污染。

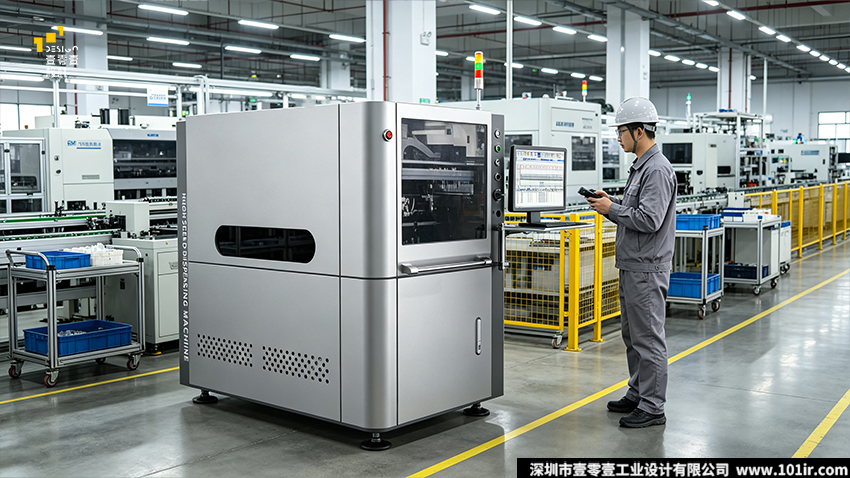

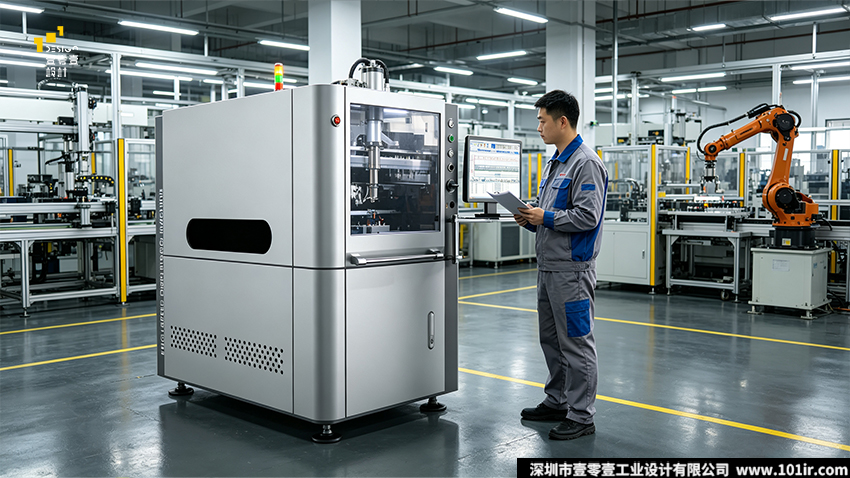

• 解决人机交互痛点：采用可折叠伸缩式操作终端，支持角度与高度双向调节，操作人员可站立或坐姿作业，符合人体工程学原理；正面配备大尺寸透明观察窗，搭配内部LED照明，无需开门即可实时监控点胶状态。
• 解决产线适配问题：设备采用标准SMEMA通讯协议，可直接对接SMT产线；机身侧面预留标准流水线接口，支持左进右出与右进左出双向布局，适配不同工厂的产线规划，无需额外定制改造。

四、产品功能介绍：硬核性能配置，支撑精密点胶全场景

这款全自动高速点胶机集运动控制、视觉定位、流体调控于一体，构建了完整的精密点胶技术体系：

• 多轴运动控制系统：采用伺服电机+精密滚珠丝杠传动方案，X/Y/Z三轴联动，支持空间任意曲线插补；搭配直线电机选配方案，最大运动速度可达1500mm/s，加速度达1.2G，满足高速连续点胶需求。
• CCD视觉定位系统：集成百万像素工业相机与智能图像算法，支持Mark点自动识别与工件偏差补偿，定位精度达±0.01mm，可自动修正工件放置误差，无需精密治具即可实现高精度点胶。
• 精密供胶系统：兼容压电式喷射阀与螺杆式点胶阀，支持纳升级微量点胶，胶量控制精度达±2%；配备压力闭环反馈模块，实时监测供胶压力，自动补偿胶水粘度变化带来的出胶量波动。
• 智能状态监测系统：顶部配备三色警示灯，实时显示设备运行、待机、故障三种状态；机身内置多组传感器，可监测温度、湿度、气压、胶水余量等参数，异常情况自动报警并停机保护。

五、设计思路：模块化结构逻辑，打造高效有序的装备架构

在工业设备结构设计层面，壹零壹工业设计遵循“功能分区、层级清晰、模块化集成”的设计思路，将全自动高速点胶机整机划分为三大功能层级：

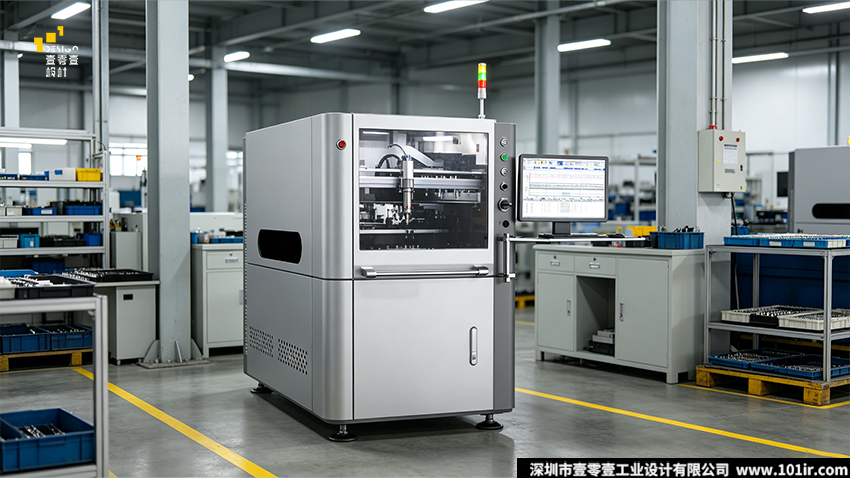

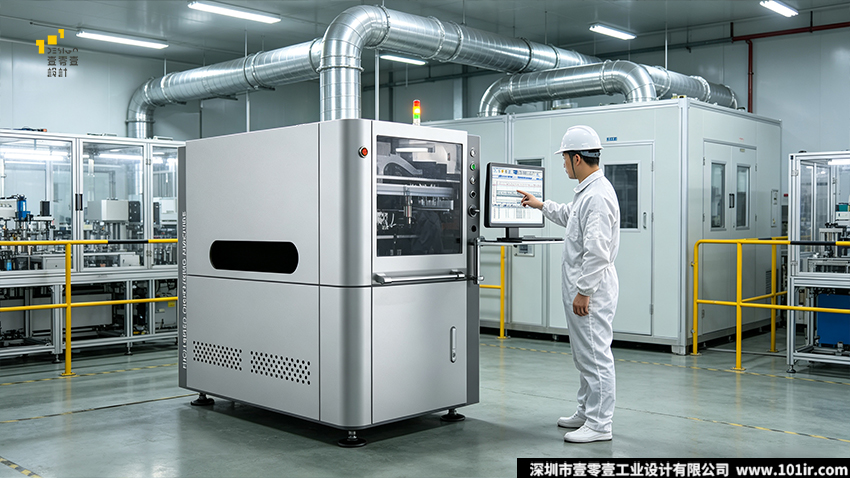

• 上层作业舱：集成点胶运动模组、视觉系统与输送轨道，是设备的核心作业区域。正面设置全尺寸透明观察窗，搭配横向长拉手，开门方式符合操作人员操作习惯；内部采用龙门式运动结构，行程覆盖全面，运动刚性强，确保高速运行下的轨迹精度。

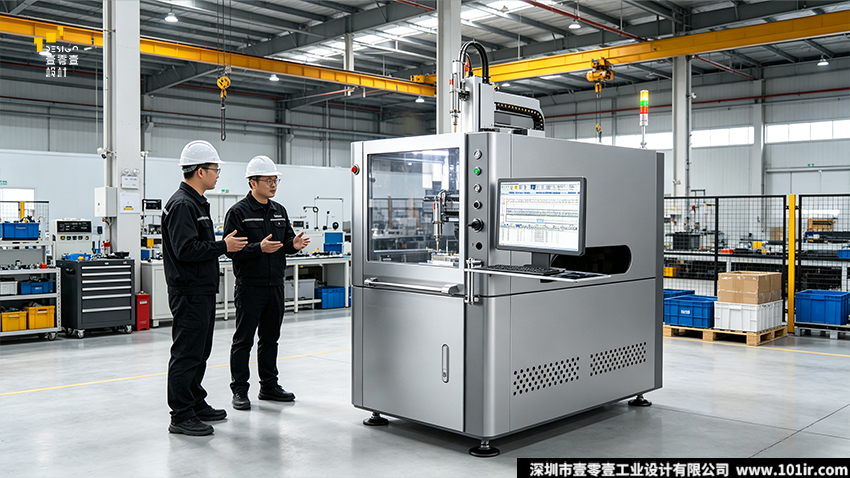

• 中层控制舱：布置电气控制单元、驱动模块与工业主机，是设备的“大脑”。侧面设置可折叠操作平台，集成显示器与键盘鼠标，操作平台采用阻尼转轴设计，可停留在任意角度，不用时可收起紧贴机身，节省空间。
• 下层功能舱：容纳供胶模块、调压装置与散热系统，同时作为设备的配重基座，降低整体重心。侧面布置阵列式散热孔，采用错位开孔设计，在保证通风散热的同时，有效阻挡粉尘进入；底部配备可调水平支撑脚杯，可快速调节设备水平度，适配不同地面工况。

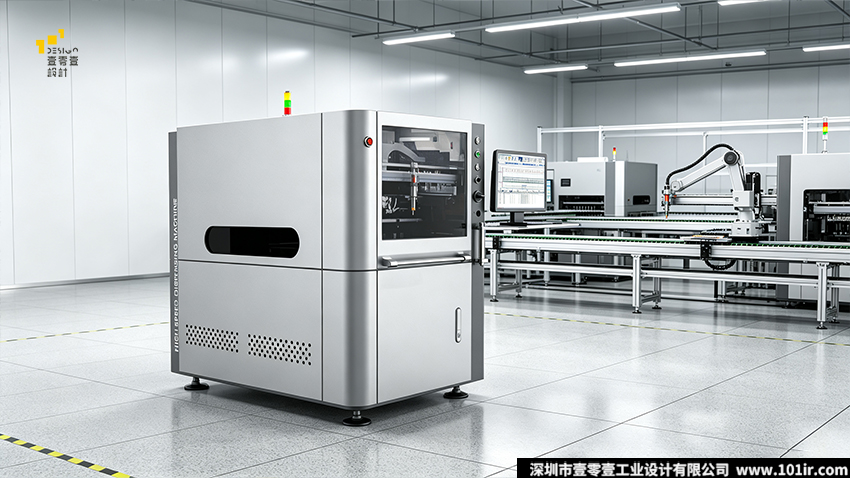

此外，设备采用左右对称的结构布局，流水线贯穿机身两侧，工件从一侧进入、另一侧流出，形成流畅的生产物流动线；机身前后均设置检修门，正面日常操作，背面维护保养，实现操作与维护的动线分离，避免交叉干扰。

六、设计风格：极简工业美学，重塑精密点胶设备的视觉秩序

在点胶机外观设计上，壹零壹工业设计摒弃传统工业设备杂乱的外露结构与冗余装饰，以“极简秩序美学”为核心设计语言，打造出兼具专业感与科技感的视觉形态。

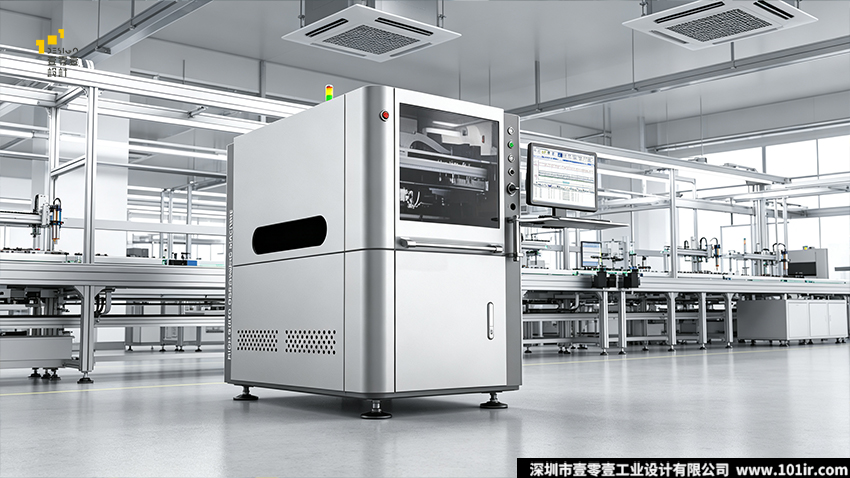

整机以直线条为主体框架，搭配大圆角过渡处理，弱化工业设备的冰冷生硬感，同时避免尖锐边角带来的安全隐患。机身采用一体化封闭式设计，通过一条水平腰线将机身划分为上下两个视觉区块，比例符合黄金分割法则，构建出稳定、均衡的视觉感受。侧面竖向布置产品标识文字，与水平线条形成对比，强化机身的挺拔感与专业形象。

细节处理上，散热孔采用规则阵列式设计，既是功能结构也是视觉元素，整齐划一的圆孔阵列传递出精密、严谨的产品特质；观察窗边框与机身曲面顺滑衔接，无突兀凸起，保持了机身的整体性；操作终端采用悬浮式设计，纤细的金属支架与厚重的机身形成视觉对比，增添了科技感与灵动性。整体造型没有多余的装饰，每一处形态都服务于功能，在简约中彰显精密制造的专业质感。

七、材质工艺：严苛选材与精密加工，铸就全自动高速点胶机耐用品质

为适配工业生产的复杂环境，这款全自动高速点胶机在材质与工艺上进行了多轮优化选型：

• 机身主体结构：采用优质冷轧钢板焊接成型，关键受力部位使用加强筋加固，机身整体刚性强，抗变形能力优异。钣金件全部经过激光切割与数控折弯加工，拼接缝隙控制在0.5mm以内，确保机身的密封性与外观精致度。
• 表面处理工艺：机身外壳采用喷砂+静电粉末喷涂工艺，形成均匀细腻的哑光质感，具备优异的耐磨性、耐腐蚀性与防静电性能，可耐受生产车间的油污、粉尘与轻微化学腐蚀，长期使用不易变色、掉漆。相较于传统喷漆工艺，粉末喷涂附着力更强，环保性能更优，符合绿色制造理念。
• 功能部件材质：观察窗采用高强度钢化玻璃，透光率高且抗冲击，可承受意外碰撞而不碎裂；操作平台支架采用6061铝合金型材，阳极氧化处理，质轻且强度高；支撑脚杯采用碳钢镀铬+橡胶底座，防滑减震，同时具备优异的承重能力。

八、配色选择：专业工业色系，适配多元生产场景

结合不同工厂的环境风格与品牌需求，壹零壹工业设计为这款全自动高速点胶机提供了两套经典配色方案，均遵循“低饱和、高辨识、重功能”的色彩设计原则。

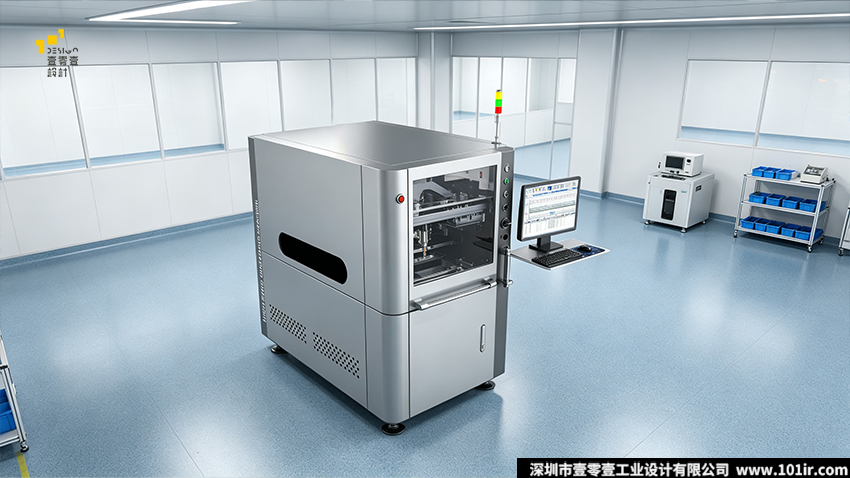

• 银灰标准版：机身主体采用浅银灰色，搭配深灰色侧边饰条与底部区域，整体色调明亮干净，适配采光一般的生产车间，能够提升空间的通透感。浅银灰色表面不易显灰尘，日常清洁维护简单，是电子制造、SMT产线的主流选择。

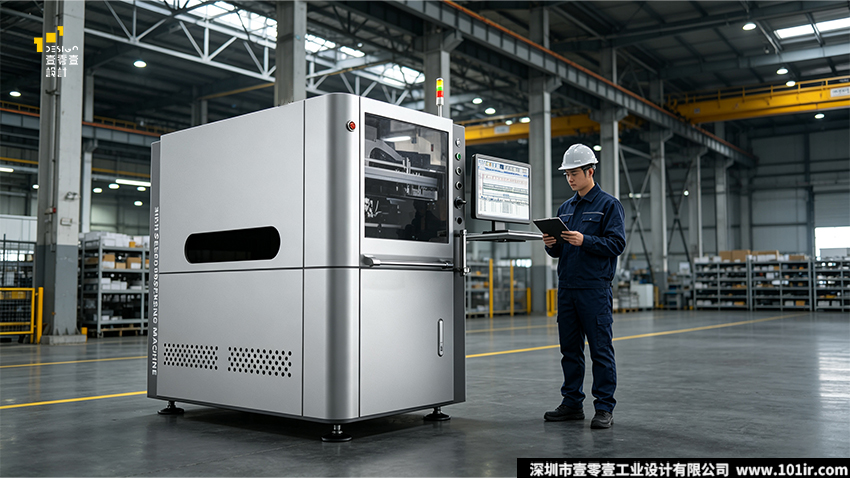

• 深灰专业版：机身主体采用深炭灰色，搭配银灰色操作面板与门体，整体风格沉稳厚重，科技感更强，适配高端无尘车间、实验室与半导体工厂场景。深灰色机身耐脏性优异，轻微的油污与划痕不易显现，适合工况相对复杂的生产环境。

两套配色方案均以三色警示灯作为视觉焦点，红、黄、绿三色清晰区分设备状态，在车间环境中具备极高的辨识度；急停按钮采用醒目红色，布置在操作人员易触及的位置，符合工业安全规范。

九、设计总结：以设计赋能制造，让工业装备更具价值

这款全自动高速点胶机是壹零壹工业设计在精密流体控制装备领域的又一力作，也是工业设计赋能智能制造的典型实践。从结构布局的逻辑梳理，到外观形态的美学塑造，再到细节体验的打磨优化，设计团队始终以用户实际生产需求为核心，将工程技术与工业美学深度融合。

该设备不仅在核心性能上达到行业主流高端机型标准，更通过系统化的点胶机外观设计与工业设备结构设计优化，解决了传统全自动高速点胶机在人机交互、维护效率、产线适配、环境兼容等方面的长期痛点。对于制造企业而言，它不只是一台生产设备，更是提升产线形象、优化生产管理、强化品质管控的重要载体。

未来，壹零壹工业设计将继续深耕工业装备设计领域，聚焦智能制造升级中的真实需求，以专业的设计能力打造更多兼具技术实力与视觉品质的工业产品，助力中国制造业向高端化、智能化、品牌化持续进阶。



十、全自动高速点胶机设计与应用常见问题

Q1：这款全自动高速点胶机的重复定位精度能达到多少？主要适用于哪些行业？

A1：本款全自动高速点胶机在1500mm/s的高速运行工况下，X/Y轴重复定位精度可达±15μm@4sigma，CPK≥1.33。主要适用于SMT电子制造、半导体封装、新能源汽车三电系统、MiniLED背光模组、医疗器械等对精密点胶工艺有高要求的行业领域。



Q2：全自动高速点胶机的外观设计为什么采用封闭式结构？

A2：封闭式机身设计主要有三方面优势：一是提升设备结构刚性，降低高速运动产生的振动，保障点胶精度；二是适配无尘车间要求，减少设备内部积尘，避免生产过程中的异物污染；三是提升设备整体防护等级，隔绝油污、水汽，延长核心部件使用寿命，同时优化产线视觉统一性。



Q3：这款点胶机支持哪些产线对接方式？可以适配多大尺寸的工件？

A3：设备采用标准SMEMA通讯协议，可直接对接主流SMT自动化产线；支持左进右出、右进左出两种流水线对接方向，适配不同工厂的产线布局。轨道宽度支持50-500mm自动调节，可兼容绝大多数常规尺寸PCB板、模组工件的点胶作业。



Q4：工业设备外观设计中，配色选择主要考虑哪些因素？

A4：工业设备配色首要考虑功能适配性，比如警示色需符合工业安全规范，主体色需适配车间环境与洁净要求；其次考虑耐脏性与维护成本，浅色系适合洁净车间，深色系适合工况复杂的场景；同时兼顾品牌视觉统一性，可匹配企业VI进行定制调整。



Q5：全自动高速点胶机日常维护方便吗？核心部件更换需要多久？

A5：本设备采用模块化结构设计与分层维护布局，电气舱、机械舱、供胶系统独立分区，前后均设置检修门。日常保养可通过侧门与后门完成，无需拆解整机；核心阀件、运动模组等易损件采用快装结构，熟练操作人员更换时间可控制在15分钟以内，大幅降低停机维护时长。



Q6：高速点胶机运行时的振动问题，是如何通过结构设计解决的？

A6：主要通过三项结构优化解决振动问题：一是采用一体式铸造底座，提升基础刚性；二是优化整机重心分布，将重型部件布置在下层，降低重心高度；三是采用龙门式对称运动结构，减少高速运动时的偏载力矩。通过以上设计，可将机身固有频率提升至高速运行频率的2倍以上，有效规避共振，保障点胶精度。



参考资料来源

[1]产业世界.全球自动化点胶设备产业深度分析研究报告(2026)[R].产业世界研究院,2026.

[2]全国团体标准信息平台.双五轴高精度智能点胶机技术规范[S].中国机械工业联合会,2024.

[3]观研报告网.中国点胶机行业发展趋势分析与未来投资预测报告(2026-2033年)[R].观研天下,2026.

[4]中国电子设备工业协会.精密点胶设备应用技术白皮书[M].电子工业出版社,2025.

[5]鸿达辉科技.精密点胶机进入“系统精度”时代[EB/OL].搜狐网,2026.
