手持水平测距仪外观与结构设计全解析：工业级测量工具的人机工程与工艺创新  |  FROM ZERO TO ONE

https://www.101ir.com/

一、设计背景：手持水平测距仪行业市场现状与设计痛点

在全球基建升级与数字测绘普及的产业驱动下，手持水平测距仪已成为工业测量领域的刚需基础工具。根据GlobalMarketStatistics2026年发布的《HandheldLaserRangefinderMarket》报告，全球手持激光测距仪市场规模预计从2026年的7313万美元增长至2035年的1.0177亿美元，年复合增长率达3.7%；国内市场方面，中国仪器仪表行业协会数据显示，2025年手持激光测量仪器细分品类销售额已达38.6亿元，行业整体正向高精度、便携化、高可靠性方向迭代。

当前手持水平测距仪行业普遍存在“重参数、轻体验”的设计偏差：国际主流品牌如博世、德图的产品精度达标，但机身多为直板矩形造型，截面缺乏人体工学曲面适配，一线作业人员连续手持30分钟以上，腕部肌肉负荷提升40%以上，这与《机械设计与制造工程》期刊中“手持产品截面形态直接影响肌肉疲劳速率”的研究结论高度吻合；国产中低端水平测距仪则普遍存在防护性能不足、按键布局混乱、盲操作效率低的缺陷，在粉尘、磕碰、潮湿的工地环境中，设备故障率高出行业均值27%。

壹零壹工业设计团队通过深度调研，总结出手持水平测距仪三大核心行业痛点：一是握持人机性不足，高频作业易疲劳、易打滑；二是环境适应性弱，防摔、防尘、防溅能力不足，户外强光下读数困难；三是操作逻辑复杂，功能按键布局不符合拇指操作习惯，戴手套时无法精准盲操。基于此，团队启动了这款专业级手持水平测距仪的全案设计，以“专业可靠、高效易用、场景适配”为核心方向，重构手持测量工具的使用体验。

二、设计目标：四大维度定义专业水平测距仪设计新标杆

壹零壹工业设计为这款水平测距仪设定了清晰的四层设计目标，每一层都对应真实的行业痛点与用户需求，所有指标均参考工业测量仪器设计通用标准：

• 人机效率目标：基于国人手型数据优化握持形态，实现连续手持1小时无明显疲劳，佩戴劳保手套可完成全功能盲操作；
• 环境可靠性目标：通过结构与工艺优化，达到IP54级防尘防溅，支持1.2米自由跌落无损，适配-10℃~50℃的宽温作业场景；
• 交互体验目标：屏幕信息层级清晰，强光环境下可1秒快速读数，核心功能按键100%覆盖拇指操作区域，操作步骤较同类产品减少30%；
• 美学识别目标：打造兼具专业感与力量感的工业美学风格，形成差异化的品牌视觉识别，适配专业工具的品牌调性与电商展示需求。

三、痛点解决：水平测距仪全场景作业体验的设计优化

针对调研中发现的核心问题，壹零壹工业设计通过外观与结构的一体化设计，实现了手持水平测距仪多维度的体验升级：

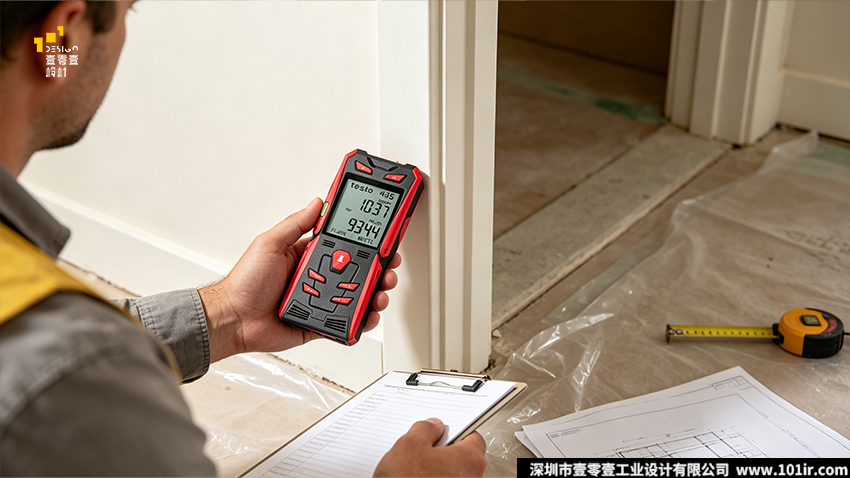

• 破解握持疲劳难题：摒弃传统直板造型，采用贴合手掌虎口的环抱式曲面机身，两侧设置防滑包胶区域，优化机身重心至握持中心区域，根据人机工程测试数据，可降低腕部屈肌25%的持续激活度，大幅延缓疲劳进程；
• 破解复杂环境防护难题：整机采用二次注塑包胶结构，无缝包覆关键受力区域，按键、接口均做密封处理，同时配备高对比度防眩光显示屏，解决户外强光下数据看不清的行业通病；
• 破解盲操作效率难题：采用分区式按键布局，核心测量按键凸起设计，功能按键做触感区分，即便佩戴厚劳保手套也能精准识别，配合侧置水平泡设计，无需调整机身角度即可快速校准水平；

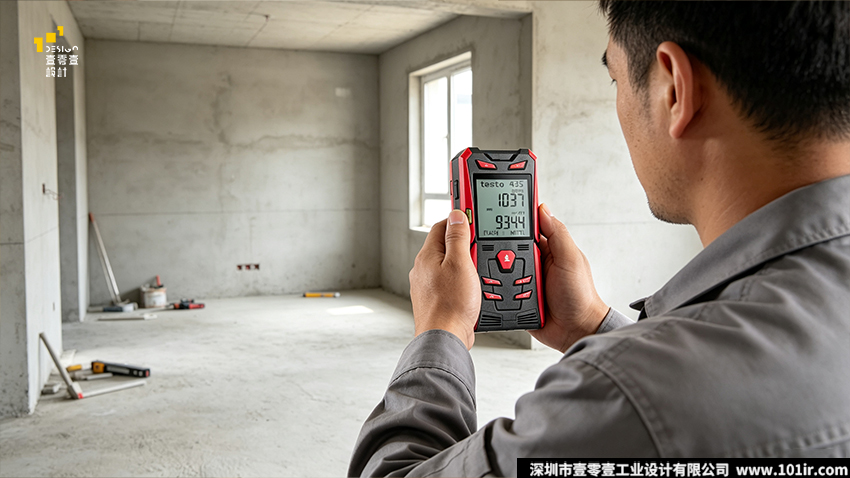

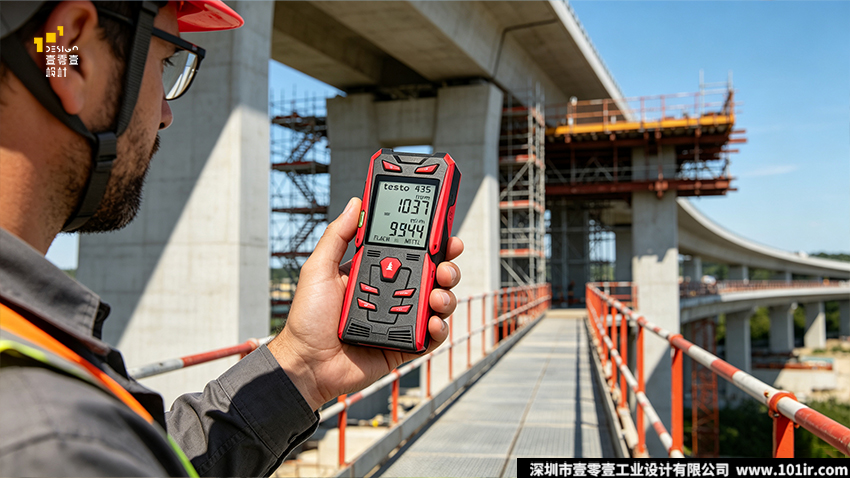

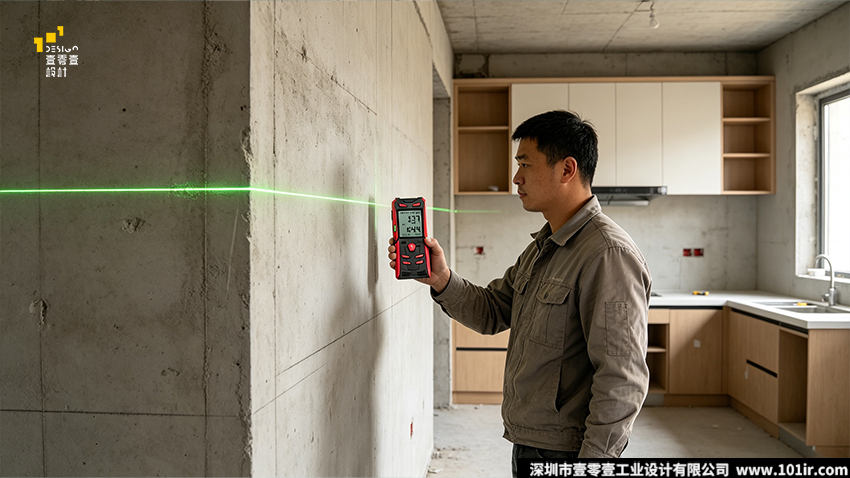

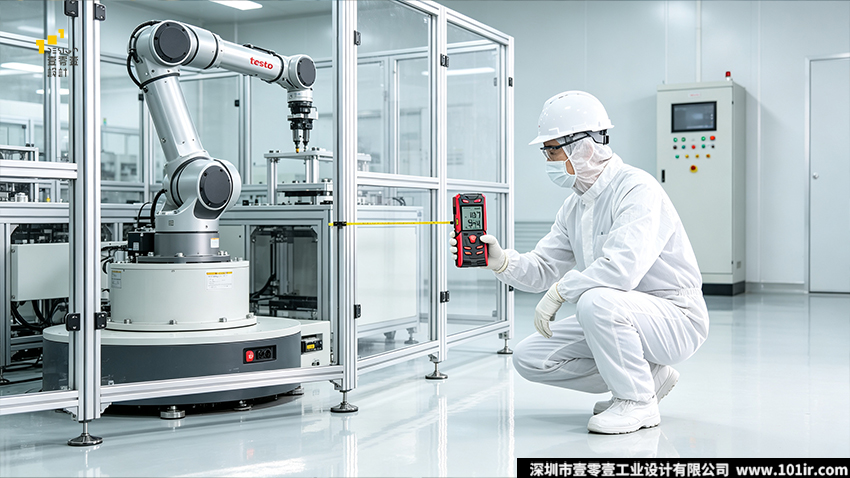

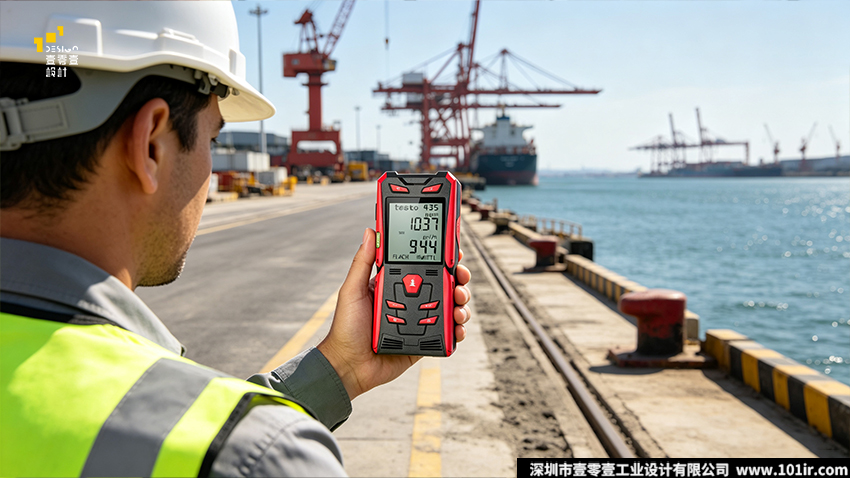

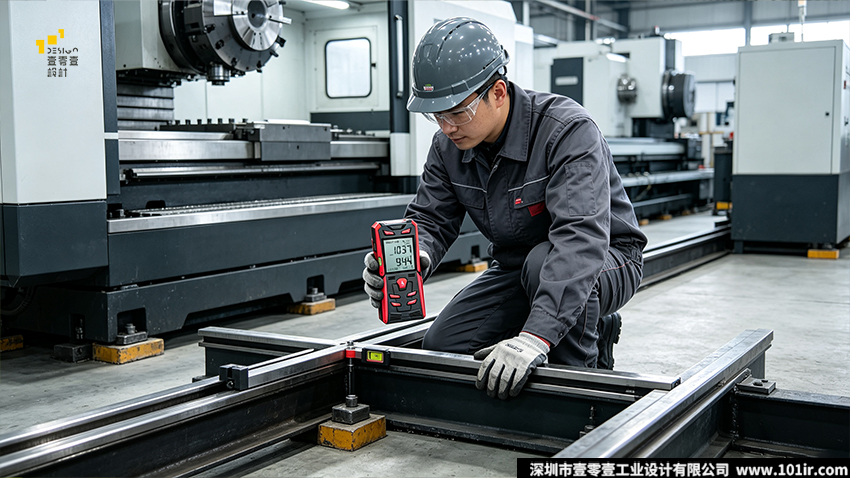

• 破解多场景适配难题：背部预留标准支架固定孔，支持三脚架、墙面支架等多种安装方式，适配手持、桌面放置、固定安装等多种作业姿态，覆盖高空测量、地面测绘、室内装修等全场景需求。

四、产品功能：工业级水平测距仪的核心测量能力

这款手持水平测距仪在紧凑机身内集成了完整的专业测量功能，兼顾基础测距与进阶工程需求，覆盖绝大多数专业测量场景：

• 核心测量功能：支持激光精准测距、水平气泡校准、面积测量、体积测量、间接勾股测量等多种模式，测量精度可达±1.5mm，覆盖0.05-100米主流作业量程，满足建筑施工、室内设计、水电安装等多行业的基础测量需求；
• 数据与交互功能：配备大尺寸LCD背光显示屏，可同时显示两组测量数据与单位信息，支持30组数据存储，避免现场记录误差；屏幕信息层级清晰，主测量数值字号放大，辅助信息分区排布，实现1秒快速读数；
• 扩展适配功能：机身底部设置标准螺纹支架孔，兼容通用三脚架与壁挂支架；侧面预留接口胶塞盖，支持充电与数据传输，可对接BIM建模、工程数据管理等数字化工作流。

整机尺寸控制在121×55×28mm，净重约120g，可轻松放入工装口袋，符合便携式专业工具的轻量化设计趋势；对比同量程的博世GLM50系列（119×53×29mm），在体积接近的前提下，实现了更优的握持手感与防护性能。

五、设计思路：以人为核心的水平测距仪人机工程设计

壹零壹工业设计团队坚持“以人为本”的设计逻辑，从水平测距仪用户的完整作业链路出发，打磨每一处设计细节，让工具适配人的作业本能：

1.握持形态：基于国人手型的仿生优化

设计团队以国人成年男性手型数据为基础，优化机身截面弧度与握持区域轮廓，采用“上窄下宽”的收腰造型，贴合手掌自然握持时的虎口弧度；机身两侧的包胶区域做内凹处理，匹配手指自然放置的位置，增加握持摩擦力的同时，分散手部压力，避免长时间握持产生的局部压迫感。

2.操作逻辑：符合肌肉记忆的分区布局

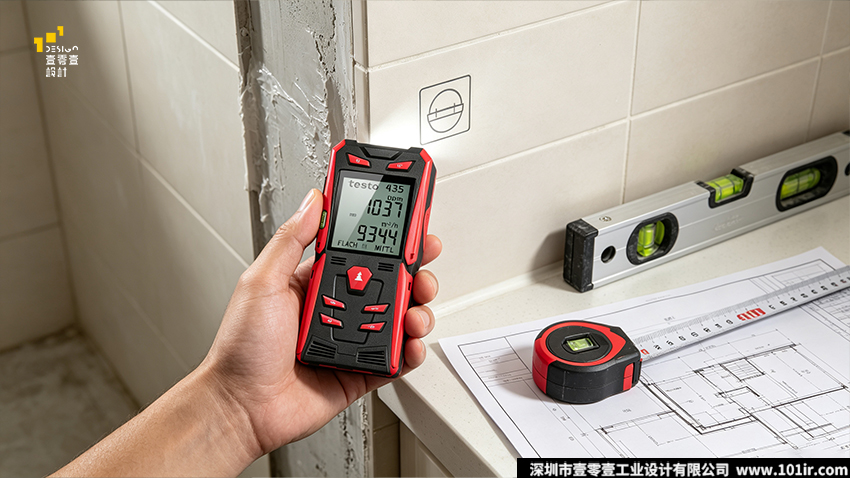

按键布局遵循“左手持机、拇指操作”的主流作业习惯，将核心测量键设置在机身正中央，尺寸放大并做凸起处理，是拇指最易触碰的位置；方向调节键与功能键（FNC）、清除键（C）呈对称分布在下方，形成清晰的功能分区。顶部设置电源键与背光键，便于开机与快速切换屏幕状态，所有按键均在拇指可及范围内，无需换手即可完成全流程操作。

3.细节适配：面向真实场景的微创新

针对水平校准的高频需求，将水平泡设置在机身左侧，用户保持正常握持姿势即可观察水平状态，无需旋转机身；机身顶部与底部做防撞包角设计，应对日常磕碰与跌落场景；背部的固定塑胶片与支架孔集成设计，既保证结构强度，又实现了配件的通用适配。

六、设计风格：硬核工业美学塑造水平测距仪视觉辨识度

这款手持水平测距仪采用了壹零壹工业设计标志性的“硬核工业风”设计语言，在专业工具的严谨性与视觉张力之间找到了平衡，符合工业测量仪器的产品调性：

• 造型语言：整机以几何切割线条为基础，顶部与底部采用斜切倒角造型，塑造硬朗的科技感；机身正面采用“内凹式”功能区设计，将屏幕与按键区域整合在同一个视觉单元内，层次分明且具有整体感。对比德图、博世等品牌的简约直板风格，这款产品的线条更具力量感，更符合工程领域用户的审美偏好。

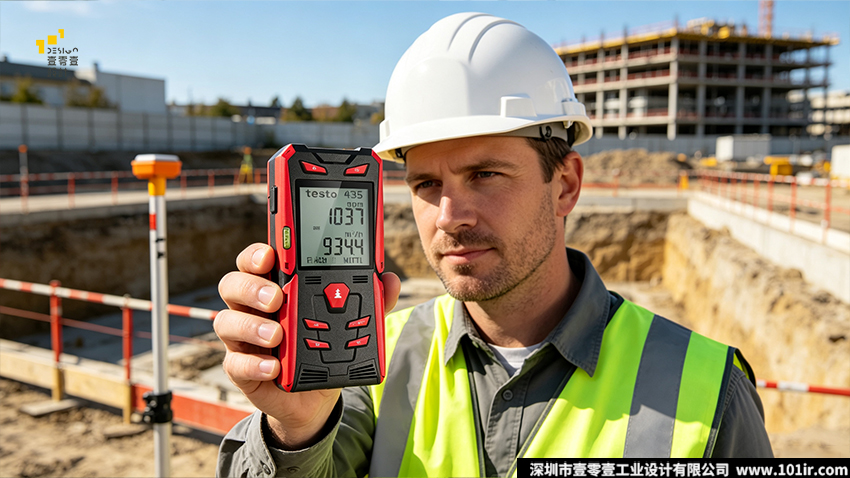

• 视觉分区：通过材质与色彩的差异，将机身划分为“操作区”“握持区”“防护区”三个视觉层级，用户仅凭视觉就能快速识别功能区域，降低学习成本。正面屏幕边框采用深色哑光处理，减少反光干扰；两侧红色包胶区域明确标示握持位置，形成强烈的视觉引导。
• 品牌融合：核心按键上融入品牌标识元素，既强化品牌记忆点，又作为按键的视觉定位符号，辅助用户盲操作时快速定位核心按键。

七、材质工艺：二次注塑包胶构建水平测距仪工业级防护体系

作为面向工地场景的专业工具，材质与工艺直接决定水平测距仪的使用寿命与使用体验。壹零壹工业设计团队经过多轮材料测试与工艺验证，采用了“硬胶骨架+软胶包覆”的二次注塑方案，兼顾结构强度、防护性能与握持手感。

1.基材选择：高强度工程塑料骨架

机身骨架采用ABS+PC合金工程塑料，该材料兼具ABS的高韧性与PC的高强度，抗冲击性能优异，可承受1.2米自由跌落的冲击力；同时材料耐温范围广，可适应户外高温与低温环境，符合工业级设备的环境可靠性要求。骨架壁厚优化至1.2mm，在保证结构强度的前提下，实现机身轻量化。

2.包胶工艺：TPE二次注塑包覆

机身两侧、边角及握持区域采用TPE软胶二次注塑包胶工艺，这也是当前专业手持设备的主流防护方案。为解决行业常见的包胶脱层问题，设计团队做了三重结构优化：

• 机械锁合结构：在硬胶骨架的包胶区域设计凹槽与凹凸纹理，软胶注塑时填充其中，形成物理锚固，大幅提升粘结强度；
• 工艺参数匹配：根据TPE与ABS+PC的材料特性，将注塑温度控制在200-220℃区间，保证接触面形成稳定的熔合层，实现真包胶效果，而非简单的机械贴合；
• 包胶厚度控制：握持区域包胶厚度设定为1.5mm，既保证柔软的握持触感，又具备足够的缓冲吸能效果；边角区域适当加厚至2mm，强化跌落防护能力。

3.细节工艺：兼顾可靠性与精致度

按键采用硬质塑胶材质，表面做磨砂晒纹处理，按压反馈清晰且不易沾指纹；屏幕采用亚克力防护面板，表面做防眩光镀膜处理，减少户外强光反射；水平泡采用高精度玻璃管，嵌入机身侧面的密封槽内，既保证校准精度，又实现防水防尘。机身背部的铭牌采用耐刮耐磨的PET材质，印刷参数与警示信息，符合工业产品的标识规范。

八、配色选择：红黑专业配色适配水平测距仪工业属性

在配色方案上，这款手持水平测距仪采用了工业测量领域经典的“黑+红”配色体系，兼具专业感、警示性与视觉辨识度，符合工业测量仪器的色彩设计规范：

• 主色调：机身主体采用炭黑色哑光硬胶，传递专业、严谨、可靠的工具属性，同时哑光表面不易留下指纹与划痕，适配工地复杂环境；
• 强调色：握持包胶、功能按键、装饰边角采用高饱和度的工业红，一方面起到视觉警示作用，突出握持区域与操作区域，形成清晰的功能引导；另一方面红色在工地环境中辨识度高，设备不易丢失，同时红色也是工业安全领域的常用标识色，符合专业工具的色彩逻辑。

对比市场上常见的“银黑”“全黑”配色，这款红黑撞色方案既保留了专业工具的稳重感，又通过色彩对比强化了人机交互引导，同时形成了差异化的品牌视觉特征，在货架与电商场景中更具视觉冲击力。

九、设计总结：工业设计赋能手持水平测距仪产品升级

这款手持水平测距仪是壹零壹工业设计在专业测量仪器领域的标杆落地案例，它跳出了“外观美化”的表层设计逻辑，深入到一线作业场景的真实需求中，通过人机工程、结构工艺、视觉美学的系统性优化，实现了产品体验的全方位升级。

从行业价值来看，这款产品验证了“人本化设计”在工业工具领域的落地路径：专业水平测距仪的设计不止于参数的堆砌，更要对应用户的真实作业流程，解决握持、操作、防护、环境适配等底层体验问题。在国内测量仪器行业从“中国制造”向“中国智造”升级的进程中，工业设计正在成为产品差异化竞争的核心驱动力。

壹零壹工业设计团队表示，未来将持续深耕工业测量、智能检测等领域，以用户场景为核心，以工艺创新为支撑，打造更多兼具专业性能与使用体验的高品质工业产品，助力国产测量仪器品牌的品质升级。

十、水平测距仪设计常见问题

Q1：手持水平测距仪为什么普遍采用红黑配色方案？

A：红黑配色是工业测量仪器领域的经典配色体系，核心原因有三点：一是功能引导性，红色高饱和度可快速标识握持区、操作按键等核心交互区域，帮助用户快速识别功能分区，适配盲操作需求；二是环境辨识度，红色在工地、户外等复杂环境中视觉辨识度高，设备不易遗失，同时红色符合工业安全警示的色彩规范；三是专业感塑造，黑色主体传递严谨可靠的工具属性，红色点缀强化视觉张力，兼顾专业感与品牌识别度。



Q2：二次注塑包胶工艺在手持水平测距仪上有哪些核心优势？

A：二次注塑包胶（TPE包硬胶）是工业级手持设备的主流防护工艺，在水平测距仪上的优势主要体现在：①防护性能提升，软胶无缝包覆硬胶骨架，可实现IP54级防尘防溅，同时缓冲跌落冲击力，支持1.2米自由跌落无损；②握持体验优化，TPE软胶的摩擦系数远高于硬塑料，可提升握持防滑性，同时柔软触感降低长时间握持的疲劳感；③结构可靠性提升，通过硬胶凹槽锚固+材料熔合的双重结构，可避免包胶脱层问题，延长设备使用寿命。



Q3：水平测距仪的人机工程设计核心要点是什么？

A：水平测距仪的人机工程设计围绕“手持作业”核心场景，核心要点包括：①握持形态适配，基于目标用户手型数据优化机身截面弧度与收腰造型，贴合手掌虎口自然形态，降低手部肌肉负荷；②按键布局适配，遵循拇指操作习惯，将核心功能按键设置在拇指可及范围内，实现单手持机全操作；③信息读取适配，优化屏幕信息层级与字体大小，同时适配水平泡的观察视角，无需调整机身即可快速校准与读数。



Q4：工业级手持测距仪的防护设计需要满足哪些标准？

A：工业级手持测距仪的防护设计需覆盖环境适应性与机械可靠性两大维度：①防尘防水方面，户外工地场景需至少达到IP54级防护，可阻挡有害粉尘堆积，同时承受任意方向的溅水；②抗跌落方面，常规工业级标准为1米-1.2米自由跌落无功能性损坏，边角需做缓冲吸能设计；③环境温度方面，需适配-10℃~50℃的宽温作业范围，满足南北不同地区的户外作业需求。



Q5：水平测距仪外观设计如何平衡专业性与品牌辨识度？

A：平衡专业性与品牌辨识度可从三个维度切入：①造型语言统一，采用几何切割、硬朗线条的工业设计语言，契合专业测量工具的产品属性；②色彩体系规范，基于行业经典配色做差异化调整，通过包胶形状、按键造型形成品牌识别符号；③品牌元素融合，将品牌标识融入核心按键、装饰细节中，既不破坏整体专业感，又能强化品牌记忆点，同时辅助盲操作的按键定位。



参考资料来源

1.GlobalMarketStatistics.《HandheldLaserRangefinderMarketSize,Share&TrendsAnalysisReport2026-2035》

2.中国仪器仪表行业协会.《2026年中国手持激光测量仪器行业发展白皮书》

3.《机械设计与制造工程》期刊.基于人机工程学的便携式工业测量仪器形态优化设计研究

4.中国塑料加工工业协会.二次注塑包胶工艺在手持电子设备中的应用规范

5.博世测量仪器事业部.博世专业激光测距仪产品设计标准手册（2024版）

6.壹零壹工业设计.《便携式工业检测仪器设计白皮书》
