壹零壹工业设计：家用压缩式雾化器外观设计与结构设计全案解析  |  FROM ZERO TO ONE

一、压缩式雾化器行业设计背景：家用医疗普及下的产品升级刚需

国内雾化治疗市场正经历从医疗机构向家庭场景快速下沉的阶段。《2026年中国气体压缩式雾化器行业发展现状报告》显示，压缩式雾化器凭借药液兼容性广、不破坏蛋白类药物活性、使用寿命长等优势，已成为家用雾化治疗的主流选择，2023年中国家用压缩式雾化器销量占总体市场的68%。

但当前多数家用压缩式雾化器产品仍沿用医用设备的设计逻辑，直接适配家庭场景时暴露出诸多痛点：

• 噪音体验差：传统压缩式雾化器运行噪音多在55-62dB，难以满足儿童睡眠雾化、夜间治疗的需求，《儿科门诊雾化吸入护理实践专家共识》明确提出低噪音是家用儿童雾化器的核心选型指标之一；
• 收纳与便携性不足：雾化杯、面罩、导管等配件分散存放易丢失、易污染，机身缺乏便携结构，家庭内多场景移动不便；
• 外观医疗属性过强：多数产品采用强烈的工业设计语言，医疗属性过重，容易引发儿童抵触心理，也难以融入现代居家环境；
• 操作门槛偏高：复杂的按键与标识对老年用户不友好，增加了家庭用药的出错风险。

正是基于对压缩式雾化器行业现状与家用场景用户痛点的深度调研，壹零壹工业设计启动了这款家用压缩式雾化器的全案设计，目标是打造一款“医用级性能、家用级体验”的新一代产品。

二、压缩式雾化器设计目标：以临床标准为基底，重构家用雾化体验

壹零壹工业设计在项目之初便确立了五大核心设计目标，所有外观设计与结构设计方案均围绕目标落地验证：

• 性能达标且优于行业平均：雾化颗粒粒径、雾化速率、残液量等核心指标达到并优于压缩式雾化器行业基准，保证肺部沉积效率与治疗有效性；
• 全链路降噪设计：通过结构、气路、壳体多重优化，将运行噪音控制在46dB以内，适配婴幼儿睡眠治疗场景；
• 集成化收纳与便携设计：机身集成配件收纳空间，配备便携提手，解决家庭使用中的收纳与移动痛点；
• 去医疗化外观表达：以柔和的形态与色彩弱化设备的医疗感，降低用户心理抵触，融入居家环境；
• 全流程安全合规：严格遵循NMPA医疗器械注册要求，满足II类电气安全、生物相容性等强制标准，保障家用安全。

三、家用雾化器核心问题解决方案：直击居家使用四大痛点

1.解决噪音干扰难题，实现“睡眠级”静音体验

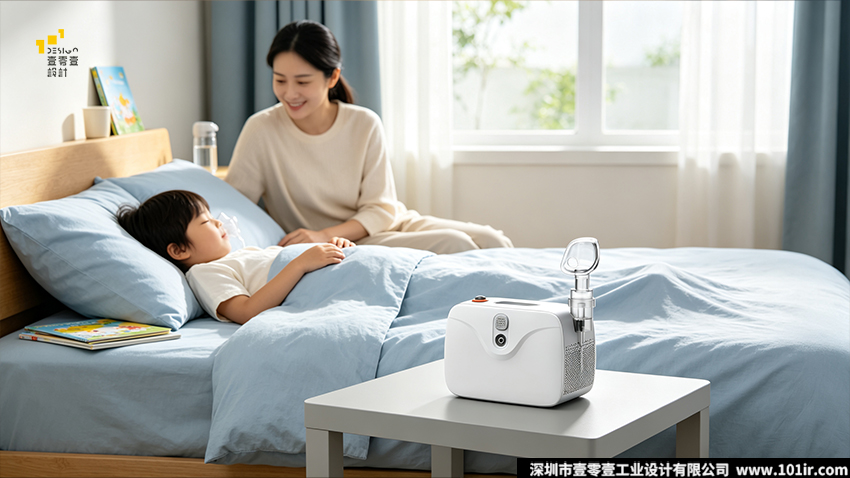

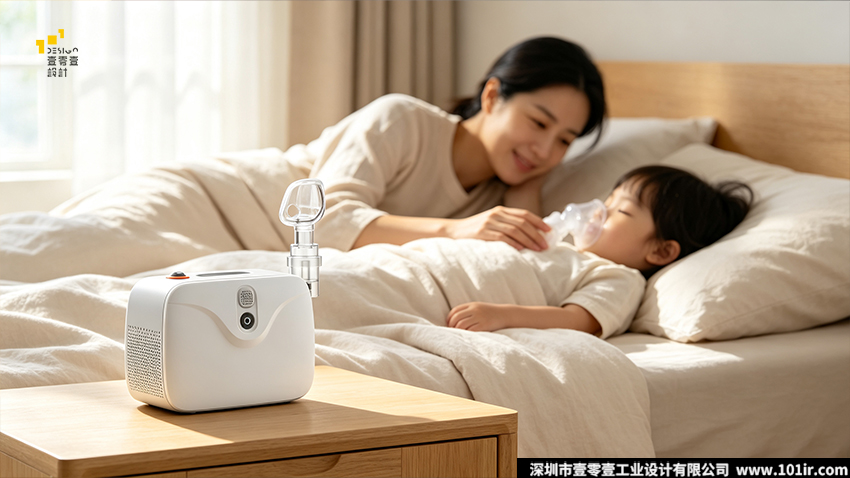

针对传统压缩式雾化器压缩机振动与气路湍流噪音大的问题，设计团队从声源、传播路径两个维度进行结构优化：内部采用四点悬浮式硅胶减震结构固定压缩机，从源头削弱机械振动传导；同时优化进出气消音通道，配合壳体隔音设计，将1米距离处的运行噪音控制在≤46dB，达到行业静音型压缩式雾化器水平，即使是婴幼儿睡眠状态下也可顺利完成雾化治疗。

2.解决配件收纳混乱，实现一体化存放

针对雾化配件分散存放的痛点，机身背面内置独立收纳仓，可完整容纳雾化杯、面罩、连接导管等全套配件，既避免配件丢失，又能减少外界污染，同时保持桌面整洁。用户无需额外准备收纳盒，取用与收纳一步完成，大幅简化了家用压缩式雾化器的使用流程。

3.解决操作复杂问题，实现全年龄段易用

采用单键极简操作逻辑，顶部仅保留一枚电源按键，开机即可进入标准雾化模式，无需复杂调节。按键位置符合人体工程学，坐姿下可轻松盲操作；清晰的视觉标识与反馈，即使是老年用户也能快速上手，降低家庭用药的操作门槛。

4.解决移动便携问题，适配多场景切换

机身顶部设计一体式隐藏提手，与顶面轮廓自然融合，不破坏整体外观美感的同时，方便用户在客厅、卧室、儿童房之间移动压缩式雾化器，适配家庭内不同的治疗场景，也便于短途出行携带。

四、压缩式雾化器产品功能：医用级性能与家用化体验的融合

1.高效精准雾化系统

这款压缩式雾化器采用成熟的文丘里射流雾化结构，通过内置无油压缩机产生稳定高压气流，将药液撞击为0.5-5μm的可吸入气溶胶颗粒，其中可深入肺部的细颗粒占比≥65%，符合美国胸科学会的雾化效率标准。雾化速率稳定在0.3mL/min，兼顾治疗效率与患者耐受性；药液杯采用导流结构优化，将残液量控制在≤0.5mL，最大限度减少药物浪费，保证给药剂量精准。

2.多重降噪运行架构

除了压缩机悬浮减震设计，设备还在进气口设置降噪过滤棉，出气口采用缓流结构，降低气流啸叫；壳体内部增设吸音空腔，进一步阻隔噪音向外传播。多重降噪技术叠加，实现了静音运行，为家庭治疗营造安静环境。

3.集成式收纳与便携设计

机身背面的收纳仓采用卡扣式仓门设计，开合顺畅，内部空间经过精准测算，可规范放置全套雾化配件。顶部一体式提手承重经过可靠性验证，提握舒适，移动压缩式雾化器时平稳省力。

4.全维度安全防护

设备具备过热保护、过压保护双重安全机制，当压缩机温度过高或气路压力异常时自动停机；电气设计符合II类医疗器械安全标准，双重绝缘保障家用用电安全。所有与人体接触的配件均通过生物相容性测试，无皮肤刺激性，可安全用于儿童与敏感人群。

五、雾化器设计思路：从人机交互到结构优化的全链条考量

1.人机工程：适配全年龄段的使用姿态

正面出雾接口的高度与角度经过反复验证，适配用户坐姿治疗的自然姿态，避免长时间仰头或低头的疲劳感。雾化杯与面罩支持多角度调节，无论是成人端坐、儿童半躺还是婴幼儿怀抱姿势，都能保持最佳出雾角度，减少药液残留。顶部按键位于靠前的视觉中心位置，兼顾视觉识别与操作可达性。

2.结构优化：性能与散热的平衡设计

机身侧面采用点阵式散热孔布局，既保证压缩机连续工作4小时以上的散热需求，符合医疗器械连续运行标准，又通过规则的点阵排列形成秩序美感，避免传统格栅的粗糙感。内部气路采用直连式结构设计，减少中间连接节点，降低气阻与漏气风险，同时简化装配工序，提升生产效率与结构可靠性。

3.情感化设计：弱化医疗设备的冰冷感

整机采用全圆角大曲面过渡，没有尖锐棱角，既避免日常使用中的磕碰风险，也从视觉上弱化了工业设备的冰冷感，降低儿童对治疗设备的恐惧心理。机身线条克制简洁，没有多余的装饰元素，传递出专业、温和的产品气质。

六、雾化器外观设计风格：极简温润的居家医疗美学

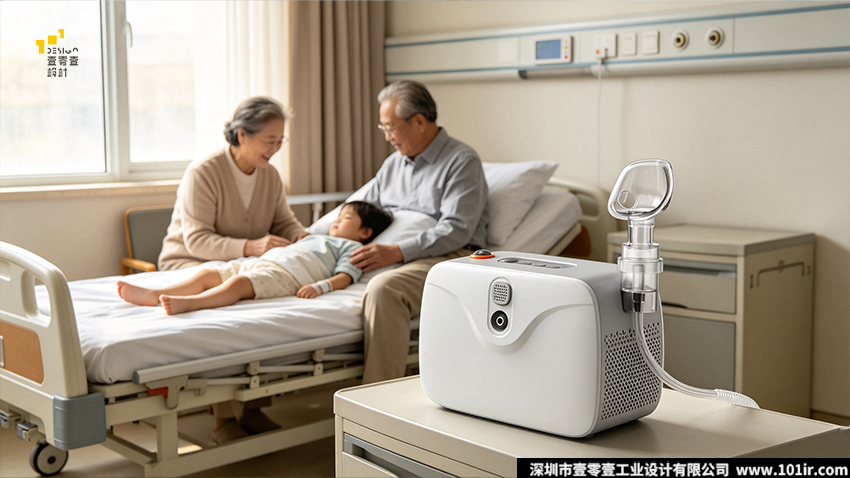

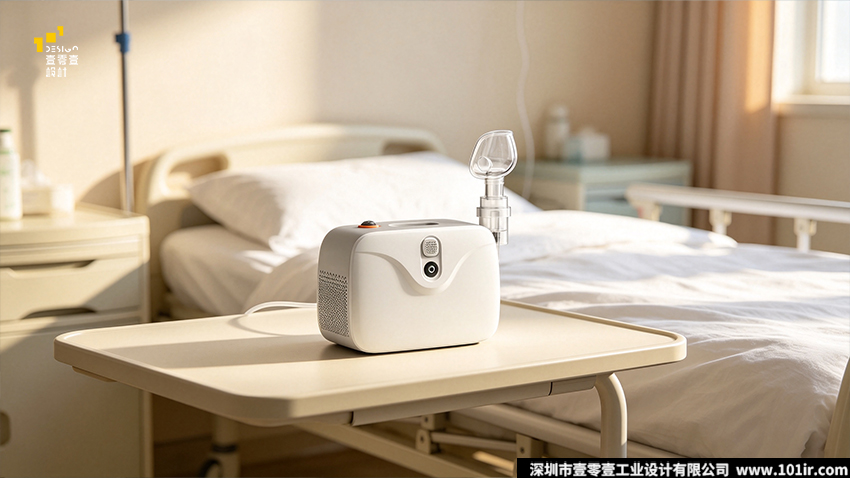

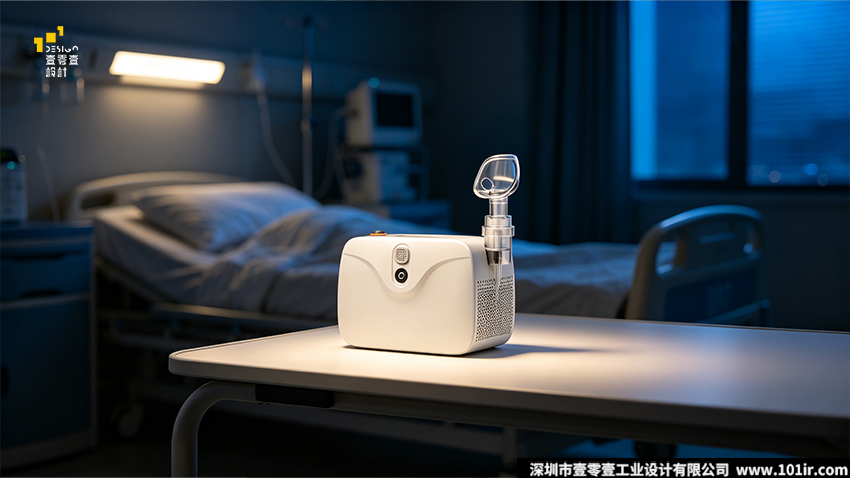

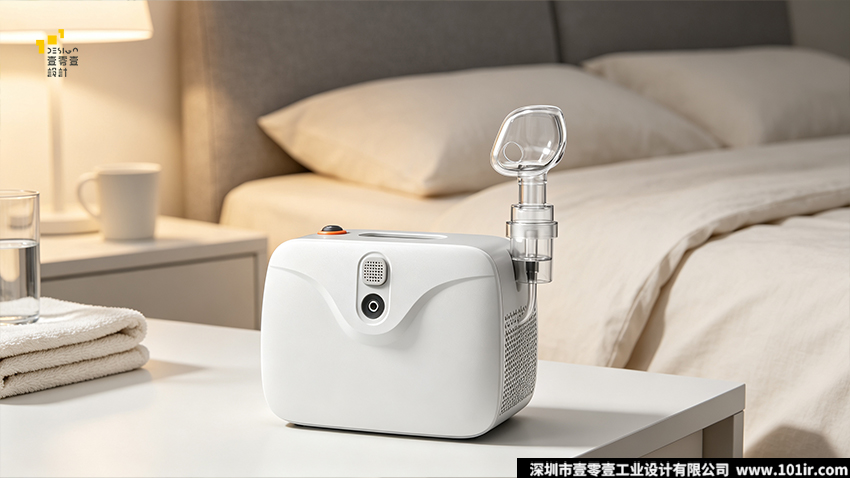

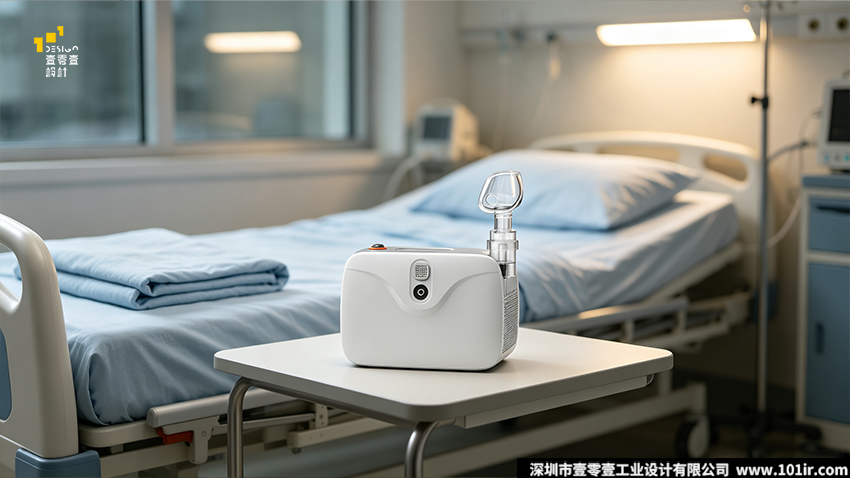

这款压缩式雾化器的外观设计采用极简主义的设计语言，整体以流畅的弧形曲面为造型基底，正面通过一道舒缓的内凹弧线自然划分出功能区域，出雾口与散热格栅集成于弧线中心，形成视觉焦点，同时保持整体界面的整洁统一。

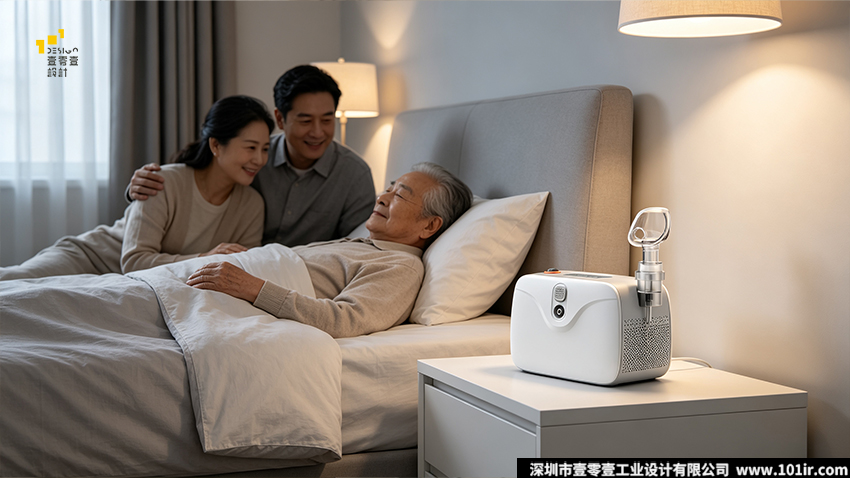

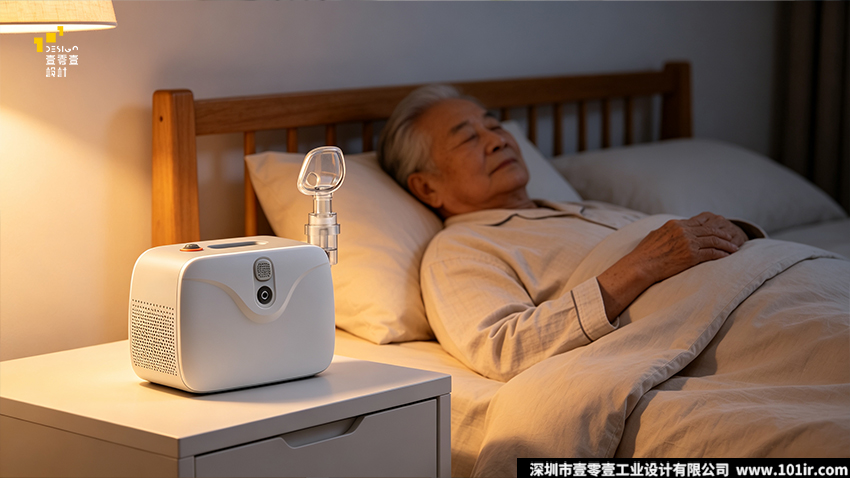

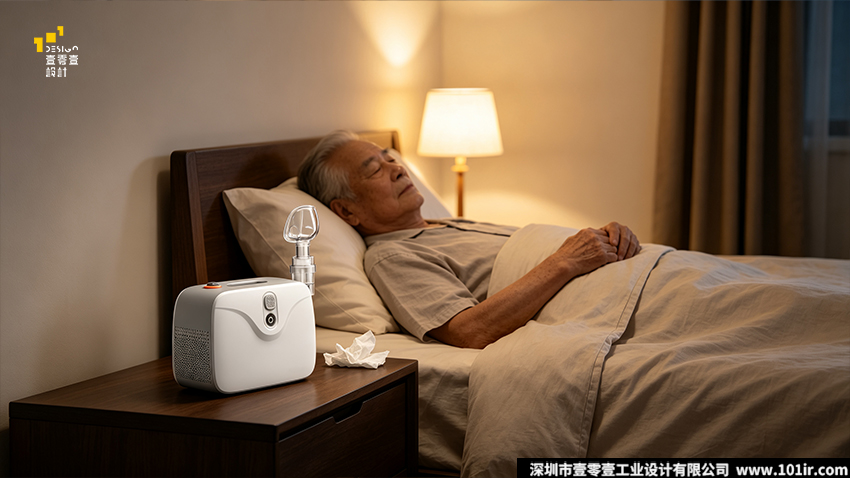

顶部提手与机身顶面一体化成型，没有突兀的结构断点，实现了功能性与视觉整体性的统一。侧面点阵散热孔以渐变式排布呈现，既满足散热功能，又成为机身侧面的视觉装饰。不同于传统雾化器强烈的工业器械感，这款产品以柔和的轮廓、克制的细节、干净的体面，实现了“医疗设备家居化”的设计表达，无论是放置在客厅桌面还是卧室床头柜，都不会产生视觉违和感。

七、雾化器结构设计与材质工艺：医用级标准下的耐用性平衡

1.机身主体材质

外壳采用医疗级PC+ABS合金材料，符合GB/T16886医疗器械生物相容性评价标准，材料无毒无异味，可耐受每日酒精擦拭消毒≥5000次，满足家用消毒需求。表面采用哑光磨砂工艺，一方面减少光线反光，避免居家环境下的视觉干扰；另一方面不易残留指纹，长期使用仍能保持外观整洁。

2.内部功能材质

压缩机固定座采用高弹性食品级硅胶，通过四点悬浮布局吸收运行振动，兼具减震效果与使用寿命。气路连接部件采用医用级PVC材质，密封性能优异，不易老化开裂。雾化杯与面罩采用高透明食品级PC材质，透光性佳，可清晰观察药液余量与雾化状态，边缘做圆角抛光处理，触感柔和不划伤皮肤。

3.成型与表面工艺

整机采用精密注塑成型工艺，分模线全部隐藏于机身侧面与底部，保证正面与顶面的外观完整性。电源按键采用双色注塑工艺，橙色功能区与灰色基体一体成型，耐磨不掉色，视觉识别清晰。收纳仓门采用卡扣式精密配合，开合手感均匀，缝隙控制均匀一致。

八、雾化器配色设计：克制且高效的医疗色彩体系

整机配色遵循“专业、温和、高识别”的设计原则，主色调采用低饱和度的哑光医疗白搭配浅科技灰，既符合压缩式雾化器等医疗器械的专业认知，又不会像纯白色那样产生强烈的医院联想，能够更好地融入现代居家环境。

顶部电源按键采用暖橙色作为唯一点缀色，设计考量包含三点：一是符合WCAG2.0视觉对比度标准，在白色机身上具备极高的识别度，确保用户快速定位操作；二是暖橙色相较于警示红更温和，不会带来紧张感，能够缓解医疗设备的冰冷属性；三是橙色作为操作提示色，符合用户的交互认知习惯，降低学习成本。这种“主色统一柔和、辅色精准点睛”的配色方案，实现了专业性、识别性与居家审美三者的平衡。

九、压缩式雾化器设计总结：回归家用医疗的本质

壹零壹工业设计这款压缩式雾化器，始终将“临床治疗有效性”作为设计的根本前提，所有外观创新与结构优化都建立在不牺牲雾化性能、不降低安全标准的基础之上。在此前提下，设计团队深度挖掘家庭使用场景的真实痛点，通过降噪结构、集成收纳、极简操作与去医疗化外观的系统性优化，解决了传统家用压缩式雾化器“疗效与体验不可兼得”的行业难题。

参考《中国医疗器械行业协会2023年医疗雾化设备技术白皮书》提出的行业发展方向，家用医疗器械的未来必然是“医用性能下沉，居家体验升级”。这款雾化器正是这一趋势下的典型实践——它不再是一台冰冷的治疗器械，而是家庭健康管理的温柔伙伴，让用户在居家环境中就能享受到医用级的治疗效果，同时拥有更安心、更舒适、更有尊严的使用体验。

壹零壹工业设计也将持续深耕家用医疗器械领域，以专业的工业设计能力推动行业产品升级，让更多医疗科技成果以更友好、更温暖的方式走进普通家庭。

十、压缩式雾化器设计常见问题

问题1：压缩式雾化器与超声雾化器在设计上有哪些核心区别？

回答：二者核心区别源于雾化原理的差异，直接体现在结构设计与产品定位上：

1.结构差异：压缩式雾化器核心结构为无油压缩机+文丘里雾化杯，需要设计气路系统、减震结构与散热系统；超声雾化器核心为压电陶瓷片+振荡电路，结构更轻薄，但需要解决药液加热变性问题。

2.性能设计侧重：压缩式雾化器设计侧重颗粒粒径稳定性、药液兼容性，适合蛋白类、激素类药物；超声雾化器设计侧重便携性与静音，但颗粒均匀度较差，不适合大分子药物。

3.家用场景适配：压缩式雾化器使用寿命更长、维护成本更低，是当前家用雾化器的主流设计方向；超声雾化器更偏向临时、便携使用场景。



问题2：家用压缩式雾化器噪音控制的核心设计难点是什么？

回答：家用压缩式雾化器的噪音主要来源于压缩机机械振动与气路湍流，核心设计难点在于“降噪不牺牲性能与体积”：

1.压缩机减震设计不能过度增加机身体积，需在有限空间内实现悬浮减震效果；

2.气路消音结构不能增加气阻，避免降低雾化速率与颗粒质量；

3.壳体隔音设计需兼顾散热需求，不能为了隔音封闭散热通道。

壹零壹工业设计采用“四点悬浮减震+分级消音气路+壳体吸音空腔”的组合方案，在不增大机身体积、不影响雾化性能的前提下，将运行噪音控制在46dB以内。



问题3：雾化器外观设计如何平衡医疗合规性与居家审美需求？

回答：家用雾化器外观设计需在合规框架内做居家化优化，核心原则是“底线守住，体验升级”：

1.合规底线：操作标识、警示标识、产品铭牌等必须符合医疗器械标签规范，不能为了美观省略或弱化；

2.形态去医疗化：用大圆角、柔和曲面替代传统的棱角分明的工业造型，弱化器械感；

3.色彩去医疗化：用低饱和度的暖白、浅灰替代冷白+强对比色的医院配色，用温和的功能色替代警示色；

4.一体化设计：将提手、收纳仓等功能结构与机身融合，保持外观整体性，更像家居用品而非医疗设备。



问题4：压缩式雾化器结构设计的核心性能指标有哪些？

回答：衡量压缩式雾化器结构设计优劣的核心性能指标均有行业标准可依，主要包括：

1.雾化颗粒粒径：中位粒径MMAD应在1-5μm之间，细颗粒占比越高，肺部沉积效果越好；

2.雾化速率：通常在0.2-0.4mL/min，速率过快易引发呛咳，过慢则治疗时间过长；

3.残液量：≤0.8mL为合格，残液量越低，药物利用率越高；

4.噪音水平：1米距离处≤50dB为静音级产品；

5.连续工作时间：家用产品通常≥30分钟，需满足单次治疗的散热与稳定性要求。



问题5：家用医疗器械设计中，工业设计的核心价值是什么？

回答：在家用医疗器械赛道，工业设计的价值早已不止是“美化外观”，而是贯穿全链路的产品竞争力构建：

1.合规价值：从设计阶段就植入医疗器械合规要求，避免后续注册风险；

2.体验价值：降低操作门槛、优化使用感受，提升用户依从性与产品口碑；

3.差异化价值：在同质化的性能赛道中，通过外观与体验打造产品辨识度；

4.商业价值：好的工业设计能够提升产品溢价，降低用户对价格的敏感度。



参考资料

[1]中国医疗器械行业协会.2023年医疗雾化设备技术白皮书[R].北京:中国医疗器械行业协会,2023.

[2]智研咨询.2024年中国雾化器行业竞争格局分析报告[R].北京:智研咨询集团,2024.

[3]中华护理学会儿科专业委员会.儿科门诊雾化吸入护理实践专家共识[J].中华护理杂志,2024,59(3):257-265.

[4]国家药品监督管理局.医疗器械注册质量管理体系核查指南(2022年版)[S].北京:国家药监局,2022.

[5]ANSI/AAMIHE75:2025.医疗器械人因工程设计标准[S].美国医疗器械促进协会,2025.

[6]壹零壹工业设计.家用压缩式雾化器产品设计规范[内部资料].2026.
