低强度脉冲超声治疗仪工业设计全案：壹零壹设计打造医疗设备外观与结构创新标杆  |  FROM ZERO TO ONE

一、低强度脉冲超声治疗仪设计背景：产业升级与临床痛点的双重驱动

1.1行业发展的宏观驱动

低强度脉冲超声（LIPUS）技术历经三十余年临床验证，已成为骨科康复、软组织修复领域的主流物理治疗方案，全球范围内已有大量成熟上市的低强度脉冲超声治疗仪产品应用于临床。国际权威期刊收录的研究数据显示，低强度脉冲超声可使新鲜骨折愈合时间缩短30%，骨不连患者临床愈合率超过80%，技术有效性已获得全球医学界公认。

在国内政策与市场双重驱动下，医疗设备国产化进程加速，《十四五医疗装备产业发展规划》明确提出高端物理治疗设备国产化率提升目标，基层医疗机构康复设备更新需求持续释放。但当前国内多数同类低强度脉冲超声治疗仪产品仍存在外观同质化严重、人机工程设计缺失、品牌辨识度弱等问题，医疗设备工业设计水平与进口产品存在明显差距，难以满足现代化医疗机构的综合需求。

1.2临床场景的现实痛点

壹零壹工业设计团队在项目前期深度调研，总结出当前市售低强度脉冲超声治疗仪的三大核心痛点：

• 人机交互效率低：多数设备操作屏角度固定，不同身高治疗师操作时需频繁弯腰或侧身，长期使用易造成职业劳损，不符合医用设备人机工程设计规范；
• 空间适配性不足：传统设备多为台式或笨重柜式结构，科室间转运困难，线缆收纳混乱，既影响操作效率也存在院感防控隐患；
• 视觉专业感缺失：大量公模产品造型粗糙，设计语言陈旧，与现代化医院空间环境不协调，难以体现低强度脉冲超声治疗仪的技术价值与品牌属性。

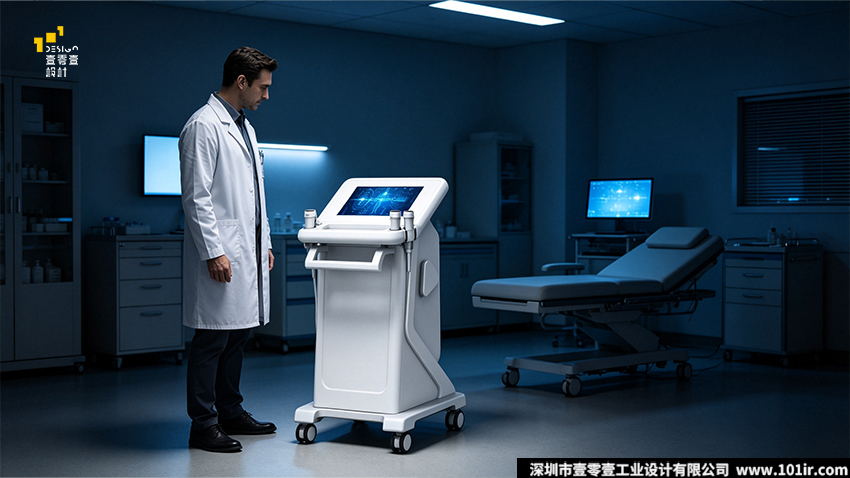

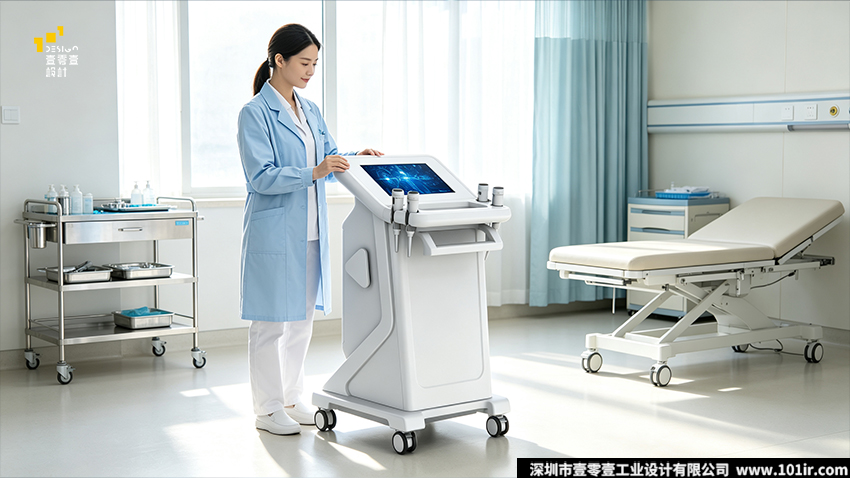

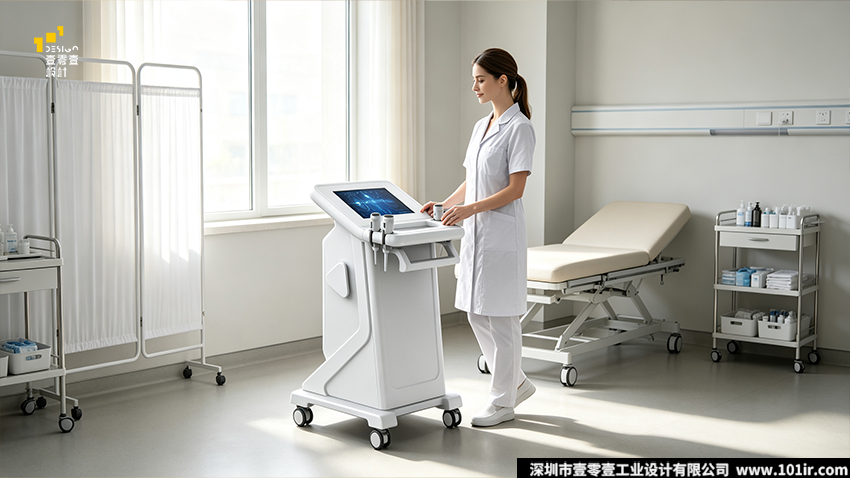

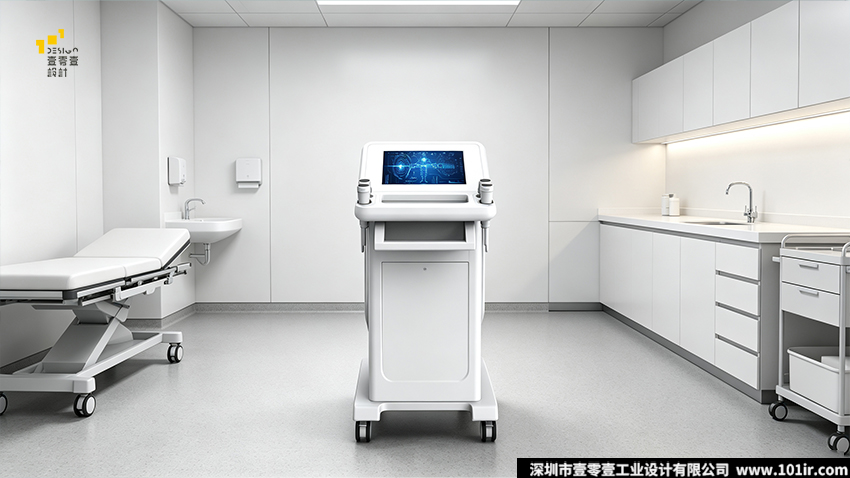

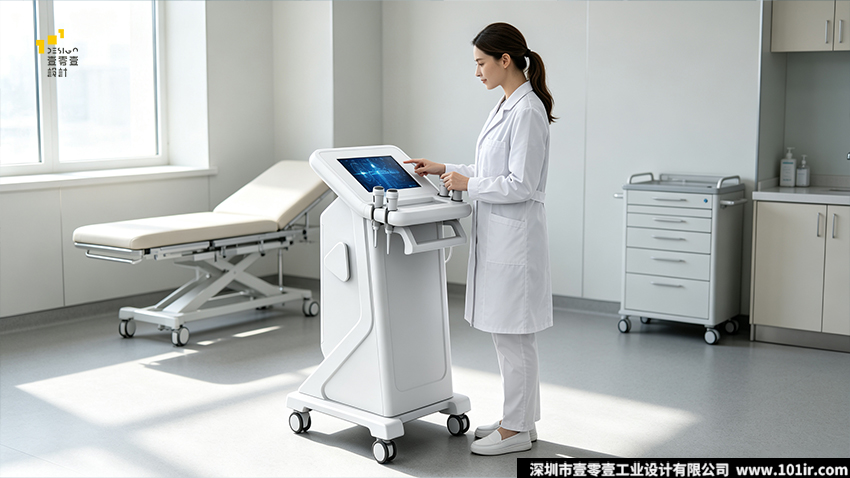

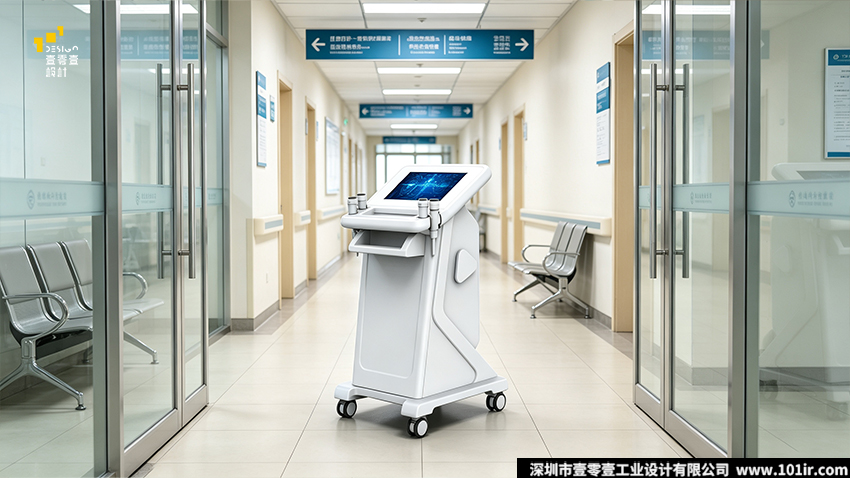

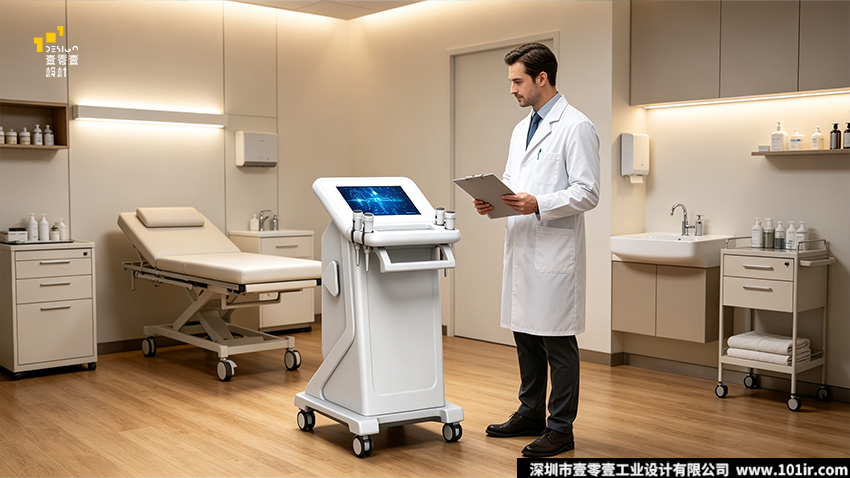

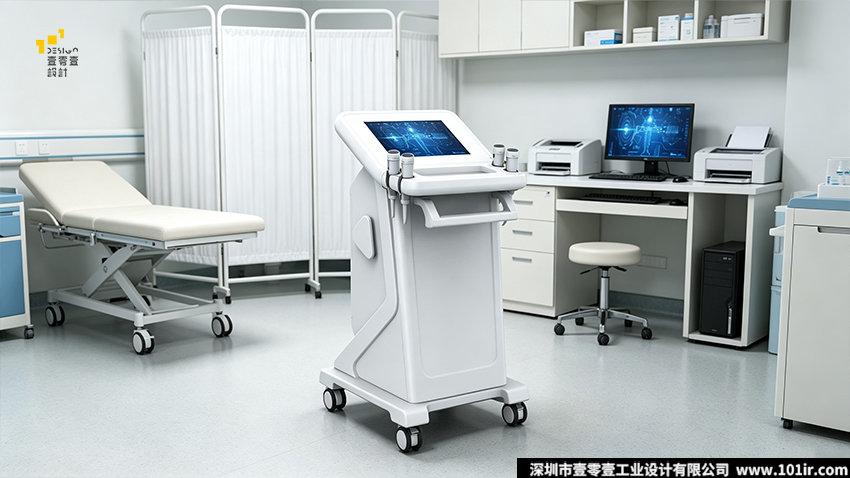

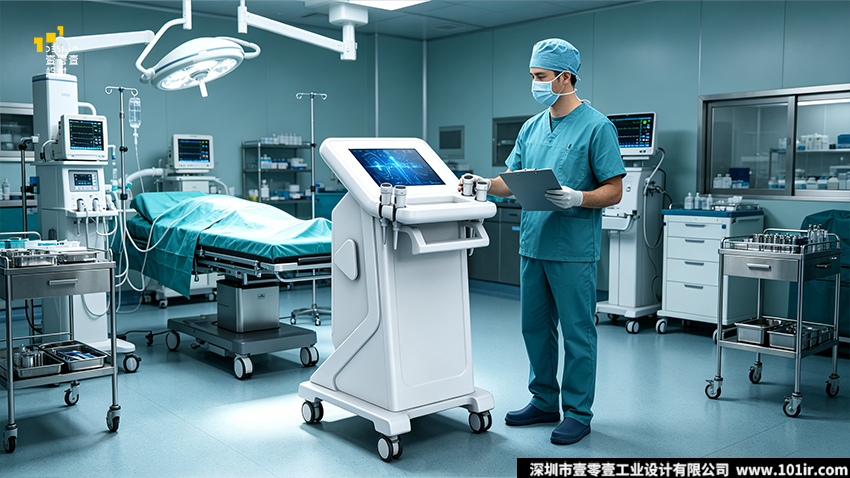

基于以上行业背景与临床痛点，壹零壹工业设计受客户委托，启动新一代立式低强度脉冲超声治疗仪的外观设计与结构设计全案工作。

二、低强度脉冲超声治疗仪设计目标：构建专业医疗设备三维价值体系

2.1功能目标：临床效率全面提升

本次低强度脉冲超声治疗仪设计确立“操作零负担、转运无障碍、维护低成本”的核心功能目标。操作界面采用倾斜式触控大屏，适配站立操作视角；四探头独立通道设计，支持多部位同步治疗；推车式结构配备医用静音万向脚轮，实现科室间灵活转运；优化内部结构布局，预留充足维护空间，降低设备后期运维成本。

2.2体验目标：人文关怀深度融入

将“去设备化”设计理念融入医疗场景，通过圆润柔和的造型语言弱化传统医疗设备的冰冷感，降低患者治疗时的心理抵触。操作区域按照人体工学数据进行分区布局，常用功能触手可及；探头握持处采用防滑亲肤材质，提升治疗师长时间操作的舒适度；线缆采用隐藏式收纳设计，保持操作台整洁有序。

2.3商业目标：品牌与合规双重落地

在满足IEC60601-1医用电气设备安全标准、ISO10993生物相容性标准的合规前提下，通过独特的外观造型语言建立产品视觉识别符号，强化客户品牌记忆点。同时充分考虑量产工艺可行性，优化低强度脉冲超声治疗仪结构设计以降低开模成本与装配难度，确保设计方案能够高效转化为量产产品。

三、低强度脉冲超声治疗仪设计解决方案：直击临床核心痛点

3.1解决产品同质化问题

针对市场上同类低强度脉冲超声治疗仪外观趋同、缺乏辨识度的问题，壹零壹工业设计团队摒弃传统医疗设备方方正正的刻板造型，采用流畅的斜面切割与曲面过渡语言，机身侧面以标志性的斜向支撑结构形成强烈视觉记忆点，既增强了结构力学性能，又构建了独有的产品识别特征，帮助客户在终端市场建立差异化品牌形象。

3.2解决人机工程痛点

基于GB/T16251-2008《工作系统设计的人类工效学原则》，设计团队对低强度脉冲超声治疗仪的操作台面高度、屏幕倾角、探头放置位置进行了多轮人体工学验证。操作台面高度设定为880mm，适配中国成年人站立操作的最佳高度区间；屏幕采用15°倾角设计，减少反光与视觉疲劳；四个探头采用左右分区布局，左右手操作均可自然取用，大幅提升治疗师操作效率。

3.3解决量产落地难题

设计前期即引入DFM（面向制造的设计）理念，将整机拆分为上操作模块、中主体模块、下底座模块三大独立单元，各模块间采用标准化连接方式，降低装配难度。外壳件采用分模线隐藏设计，在保证外观完整性的同时优化注塑工艺性，减少后期模具修改成本，帮助客户缩短低强度脉冲超声治疗仪产品上市周期。

四、低强度脉冲超声治疗仪功能介绍：集成化智能超声治疗平台

4.1多通道超声治疗系统

设备配备四路独立超声输出通道，采用1.5MHz中心频率的低强度脉冲超声技术，单探头输出功率连续可调，可同时对两名患者或同一患者多个部位进行治疗。临床应用覆盖骨折延迟愈合、软组织损伤、慢性疼痛、术后康复等多个适应症，满足康复科、骨科、老年科等多科室的临床需求。

4.2智能触控交互系统

正面搭载10.1英寸高清医用触控显示屏，内置智能化治疗处方系统，预设十余种临床常用治疗方案，治疗师可一键选择对应病症的标准参数，也可根据患者情况进行个性化调节。系统具备治疗计时、剂量累计、数据存储等功能，符合现代医院数字化管理要求。

4.3人性化操作辅助系统

操作台中部设置内凹式置物槽，可放置耦合剂、棉签等常用耗材，取用便捷；正面下方设计开放式储物格，可存放治疗记录单、备用探头套等物品；机身两侧设置绕线把手，探头线缆可有序收纳，避免线缆拖拽造成的安全隐患，同时便于设备转运时推行发力。

4.4医用级移动底座系统

底座采用加宽四轮结构，配备医用级静音万向脚轮，其中两轮带刹车装置，移动灵活且定位稳固。底盘重心下沉设计，确保低强度脉冲超声治疗仪在推动过程中稳定性，即使经过病房门槛也不会产生明显晃动。底座后部预留标准电源接口与开关，接线与维护操作便捷。

五、低强度脉冲超声治疗仪设计思路：从临床场景出发的系统化建构

5.1整体布局：三段式垂直架构

整机采用经典的“操作层-功能层-基座层”三段式垂直布局，符合医疗设备的使用逻辑与视觉认知习惯，是立式医疗设备工业设计的主流架构。

• 操作层：集成触控屏、探头座、置物槽与推行把手，是人机交互的核心区域，所有操作元素均在手臂自然活动范围内；
• 功能层：为主机核心电路与超声发生模块的容纳空间，内部设置电磁屏蔽结构与散热风道，保证设备长时间稳定运行；
• 基座层：承担设备配重与移动功能，通过加宽底盘降低整机重心，提升移动与使用过程中的稳定性。

5.2造型推演：几何切割与曲面柔化

设计团队以“科技感与亲和力平衡”为造型核心原则，在硬朗的几何架构基础上进行曲面柔化处理。机身主体采用大面直面保证专业感，所有棱边均做R8以上圆角过渡，既符合医疗设备防磕碰的安全要求，又在视觉上呈现柔和温润的质感。侧面斜向支撑结构既是造型亮点也是结构强化件，实现美学与力学的双重价值，是本次低强度脉冲超声治疗仪外观设计的核心创新点。

5.3交互逻辑：分区明确、操作极简

操作台面采用清晰的功能分区：右侧为主视觉触控区，左右两侧为探头放置区，中间为临时置物区。探头采用嵌入式磁吸座设计，取用时有明确的段落手感，放置后稳固不晃动。所有物理按键均集成于屏幕界面内，减少外部实体按键数量，既降低积灰死角便于清洁消毒，也使整体外观更简洁统一。

六、低强度脉冲超声治疗仪设计风格：现代医疗美学的专业表达

6.1整体风格定位

本次低强度脉冲超声治疗仪外观设计定位于“专业级医疗机构用高端康复设备”，设计风格延续现代医疗设备的简约科技风，摒弃冗余装饰元素，以纯粹的形体语言体现设备的专业感与精密感。整体造型线条流畅利落，没有多余的造型堆砌，每一处曲面与转折都服务于功能需求与视觉平衡，形成“少即是多”的医疗美学表达。

6.2视觉层次构建

通过前后错落的形体关系构建丰富的视觉层次：上操作台向前悬挑，中部机身略微收窄，下底座向外舒展，形成稳定而富有变化的侧面轮廓。正面采用内凹式面板设计，通过光影变化增强立体感，同时预留品牌logo与产品标语的展示区域，帮助客户构建统一的品牌视觉识别系统。

6.3细节品质把控

医疗设备的专业感往往体现在细节之处。壹零壹工业设计团队对所有分模线、接缝处进行了精细化处理，机身各部件装配间隙控制在0.3mm以内；屏幕边框采用一体化全包结构，无缝隙积灰，便于日常擦拭消毒；脚轮采用与底座同色设计，保持视觉整体性，避免底部视觉杂乱。

七、低强度脉冲超声治疗仪材质工艺：医疗级标准下的工艺选型

7.1主体外壳材质

机身主体外壳采用医疗级ABS+PC合金材料，该材料兼具ABS的良好加工性与PC的高抗冲击性，符合ISO10993-1生物相容性标准，可耐受常用医用消毒剂的反复擦拭腐蚀，是医疗设备工业设计中应用最广泛的外壳材料。材料阻燃等级达到UL94V-0级，满足IEC60601-1医用电气设备防火安全要求，同时具备优异的尺寸稳定性，确保长期使用不变形。

外壳成型采用精密注塑工艺，表面做哑光细皮纹处理，纹理深度控制在0.06mm，既能够有效掩盖使用划痕，又不会因纹理过深造成清洁死角。这种哑光表面还能减少环境光反射，避免对屏幕显示造成视觉干扰。

7.2操作与接触部件

探头手柄采用医疗级PC主体包裹医用硅胶防滑层的双层结构，硅胶部分通过ISO10993-10皮肤致敏测试，可直接接触患者皮肤。硅胶表面做微磨砂处理，提升握持摩擦力，即使沾有耦合剂也不易打滑。探头顶部为超声发射面，采用医用级钛合金材料，声学传导性能优异且生物相容性佳。

屏幕面板采用防眩光钢化玻璃，表面镀有防指纹疏油层，便于清洁维护。屏幕边框采用医用级硅胶密封条，达到IPX4级防水要求，可防止液体泼溅进入设备内部。

7.3底座与结构件

底座内部采用镀锌钢板承重框架，提供充足的结构强度与配重，保证整机稳定性。外部装饰罩与机身采用同种材料工艺，保持视觉统一。万向脚轮采用医用级TPR静音轮面，滚动噪音低于45分贝，不会对病房环境造成噪声干扰，轮架采用尼龙玻纤增强材料，承重性能优异。

八、低强度脉冲超声治疗仪配色选择：医疗环境中的视觉心理学

8.1主色调：纯净医疗白

整机主色调选用医疗行业通用的纯净白色，色号参照RAL9003信号白进行优化调整，在标准医疗环境光下呈现温润的乳白色泽，避免冷白带来的冰冷感。白色在医疗场景中具有多重价值：视觉上干净整洁，符合院感防控的心理认知；能够与各类医院装修风格自然融合；便于及时发现设备表面污渍，便于清洁维护，是医疗设备工业设计的主流主色调选择。

8.2点缀色：科技深空灰

在探头顶部、脚轮轮面等功能部件处采用深空灰色作为点缀，与白色主体形成适度对比，既清晰标识操作部位，又提升整体科技质感。这种低饱和度的灰色系点缀，打破大面积白色的单调感，同时不会产生视觉跳跃，保持低强度脉冲超声治疗仪应有的沉稳专业调性。

8.3界面视觉规范

屏幕UI界面采用深蓝色科技风主题，与白色机身形成和谐的视觉搭配。界面信息呈现遵循ISO15223-1医用设备标识标准，重要参数采用高对比度显示，治疗状态指示清晰明确，确保治疗师在不同光线条件下都能快速读取关键信息。

九、医疗设备工业设计：低强度脉冲超声治疗仪设计常见问题解答

Q1：低强度脉冲超声治疗仪外观设计需要符合哪些核心医疗合规标准？

A：低强度脉冲超声治疗仪属于二类医疗器械，其外观与结构设计必须符合多项强制标准：电气安全需符合IEC60601-1医用电气设备通用安全要求；生物相容性需符合ISO10993系列标准；外壳材料需具备耐消毒剂腐蚀、阻燃等特性；结构设计需满足防磕碰、易清洁、无清洁死角的院感防控要求；同时需符合国家医疗器械监督管理条例中关于产品标识、说明书的相关规定。



Q2：医疗设备工业设计中，人机工程设计的核心要点是什么？

A：医用设备人机工程设计核心围绕“降低操作者职业劳损、提升操作效率、保障使用安全”三大目标。针对立式低强度脉冲超声治疗仪，核心要点包括：操作台面高度适配目标人群身高区间；屏幕倾角优化以减少视觉疲劳与反光；操作元件布局在手臂自然活动范围内；探头握持形态适配手部生理曲线；推行把手高度与发力角度符合人体力学；设备重心稳定，避免倾倒风险等。



Q3：立式低强度脉冲超声治疗仪为什么普遍采用医疗级ABS+PC作为外壳主材？

A：ABS+PC合金是医疗设备工业设计的主流外壳材料，核心优势包括：一是合规性强，符合医疗器械生物相容性与阻燃要求，可耐受酒精、含氯消毒剂等常用医用消毒剂反复擦拭；二是工艺性好，注塑成型精度高，可实现复杂曲面造型，适合量产；三是性能均衡，兼具ABS的高韧性与PC的高强度，抗冲击、抗老化，能适应医院高频使用场景；四是成本可控，相比特种工程材料性价比更高，适合规模化量产。



Q4：壹零壹工业设计在医疗设备设计中如何平衡美学与功能性？

A：壹零壹工业设计始终坚持“功能优先，美学赋能”的设计原则。在低强度脉冲超声治疗仪设计中，首先基于功能需求确定整机布局、内部结构、人机尺寸等核心框架；再在功能框架内进行造型优化，通过曲面过渡、比例调整、细节修饰提升视觉品质；所有造型设计均不牺牲功能性能，例如侧面斜向支撑结构既是造型亮点，也同时承担结构加强、线缆收纳的功能，实现美学与功能的有机统一。



Q5：低强度脉冲超声治疗仪结构设计的核心难点有哪些？

A：核心难点主要集中在四个方面：一是电磁兼容设计，超声发生模块与触控系统同处一机，需通过结构布局与屏蔽设计避免电磁干扰，满足医用设备EMC标准；二是散热设计，封闭式机身需设计合理风道，保证长时间连续运行的温度稳定性；三是防水防尘设计，操作区域需达到相应防护等级，应对临床液体泼溅场景；四是减重与稳定性平衡，推车式设备需控制整机重量便于转运，同时保证底盘稳定性避免倾倒。

十、低强度脉冲超声治疗仪设计总结：人文与科技共生的医疗设计实践

壹零壹工业设计完成的这款低强度脉冲超声治疗仪，是对“医疗设备设计系统化”理念的完整实践。从前期临床调研到最终量产落地，设计团队始终坚持“以用户为中心、以合规为底线、以价值为导向”的设计原则，在有限的技术框架内实现了低强度脉冲超声治疗仪外观设计、结构设计、人机工程、量产工艺的多重优化。

该设计方案不仅解决了传统同类产品操作不便、转运困难、辨识度低等实际问题，更通过精细化的人机工程设计与柔和的视觉语言，改善了治疗师的工作环境与患者的治疗体验。产品投入市场后，可广泛应用于各级医院康复科、骨科、运动医学科及专业康复机构，助力提升国内物理治疗设备的设计水平与临床体验。

在医疗装备国产化加速推进的今天，壹零壹工业设计将持续深耕医疗设备工业设计领域，以专业的工业设计能力赋能医疗器械企业，用有温度的设计连接科技与人文，推动中国医疗装备从“中国制造”向“中国设计”升级。



权威参考资料来源

1.弗若斯特沙利文（Frost&Sullivan）.2025年度中国物理治疗设备市场专项研究报告[R].2025.

2.LiX,WangY,ZhangL.Advancesoflow-intensitypulsedultrasoundfortreatmentofmusculoskeletaldisordersinthepastdecade[J].JournalofOrthopaedicTranslation,2024,35:123-135.（PMC学术数据库收录）

3.IEC60601-1:2012医用电气设备第1部分：基本安全和基本性能的通用要求[S].国际电工委员会.

4.ISO10993-1:2018医疗器械的生物学评价第1部分：风险管理过程中的评价与试验[S].国际标准化组织.

5.国家药品监督管理局.医疗器械监督管理条例（2021修订）[Z].中华人民共和国国务院.

6.GB/T16251-2008工作系统设计的人类工效学原则[S].国家市场监督管理总局.

7.ISO15223-1:2021医疗器械医疗器械标签、标记和提供信息的符号第1部分：通用要求[S].国际标准化组织.
