调Q激光治疗仪外观与结构设计全解析：壹零壹工业设计医疗设备设计实践  |  FROM ZERO TO ONE

一、设计背景：调Q激光治疗仪行业升级下的设计新需求

根据国内医疗器械行业公开数据，2025年中国调Q激光治疗仪整体市场规模突破74.8亿元，院线端年出货量达4200台，同比增速持续高于激光医疗设备全品类平均水平。随着《激光类医疗器械临床评价技术指导原则》正式落地，调Q激光治疗仪的合规门槛持续提升，国产设备在脉宽稳定性、能量密度控制等核心技术参数上已逐步追平进口品牌，但调Q激光治疗仪工业设计层面的短板日益凸显。

从临床终端与市场反馈来看，传统调Q激光治疗仪普遍存在三类设计共性问题：

• 造型同质化严重，多为生硬方壳结构，冷硬工业感与医美机构、公立医院皮肤科的诊疗空间氛围脱节，易加剧患者诊疗紧张情绪；
• 人机工程设计缺失，操作屏角度与高度不合理，医师长时间操作易产生颈椎疲劳，推手位置与设备重心不匹配，跨诊室移动便利性不足；
• 结构设计粗放，内部散热风道布局混乱，长时间连续工作易出现能量波动，且整机维护拆卸难度大，提升了医疗机构的运维成本。

壹零壹工业设计正是基于调Q激光治疗仪的行业现状，联合国内医用激光设备厂商启动全案设计项目，以医用安全规范为底线，以临床操作场景为核心，打造兼具合规性、实用性与美学性的高端国产调Q激光治疗仪。

二、设计目标：锚定三大维度，定义调Q激光治疗仪设计新标准

在项目启动阶段，壹零壹工业设计团队便明确了三大核心设计目标，所有调Q激光治疗仪外观设计与结构设计方案均围绕目标完成多轮迭代验证：

• 合规优先，筑牢安全底线：严格遵循YY1475-2016《Q开关激光治疗设备》、GB9706.1《医用电气设备第1部分：基本安全和基本性能的通用要求》、GB7247.1《激光产品的安全第1部分：设备分类、要求》等国家强制标准，确保调Q激光治疗仪在电气安全、激光辐射防护、电磁兼容等维度完全满足医疗器械注册审评要求。
• 优化人机，提升临床效率：针对医师操作、设备转运、患者感知三大核心场景进行全链路优化，降低医师操作疲劳度，提升诊疗流程流畅度，同时通过亲和化外观设计缓解患者诊疗焦虑。
• 兼顾量产，打造差异记忆点：在控制开模与制造成本的前提下，打造辨识度鲜明的产品外观；采用成熟可靠的材质工艺，保障调Q激光治疗仪批量生产的良率与外观一致性。

三、痛点破解：调Q激光治疗仪结构设计的定向优化方案

针对前期调研梳理的行业共性问题，壹零壹工业设计在本款调Q激光治疗仪结构设计中进行了定向突破：

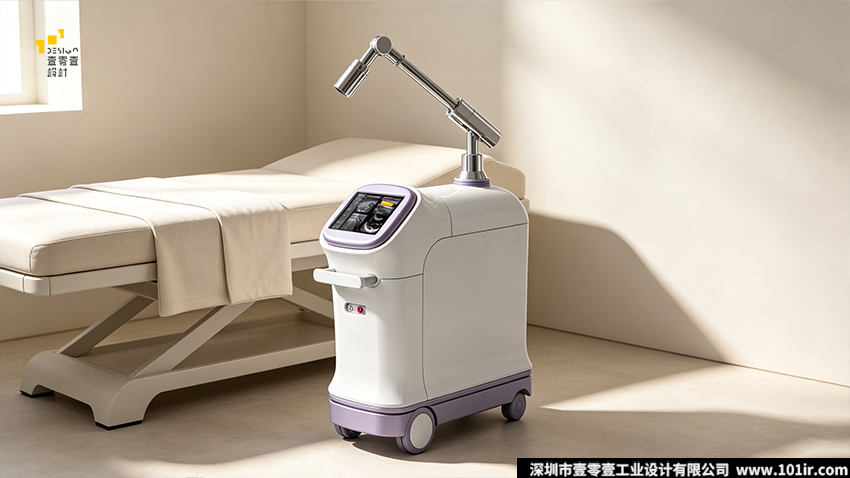

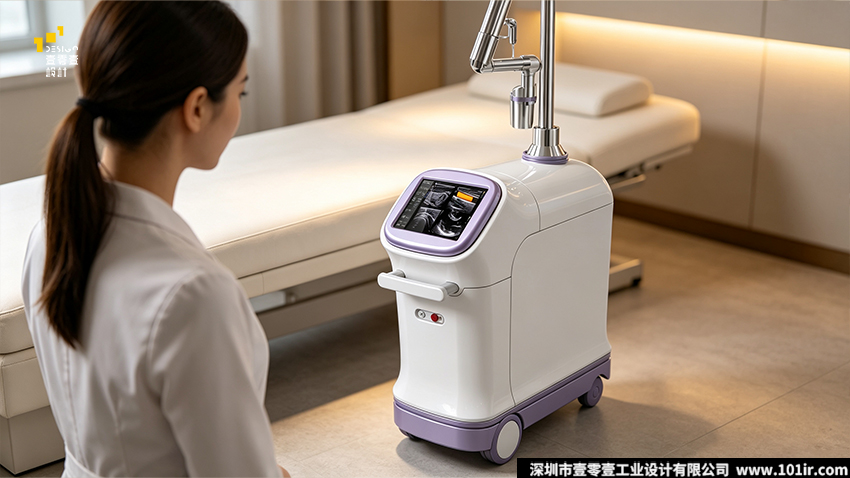

• 操作视角优化：将触控操作屏设置为15°倾斜仰角，贴合医师站立操作时的自然视线角度，避免长时间低头操作造成的颈椎劳损；屏幕边框采用圆弧过渡，与机身曲面自然衔接，减少视觉压迫感。

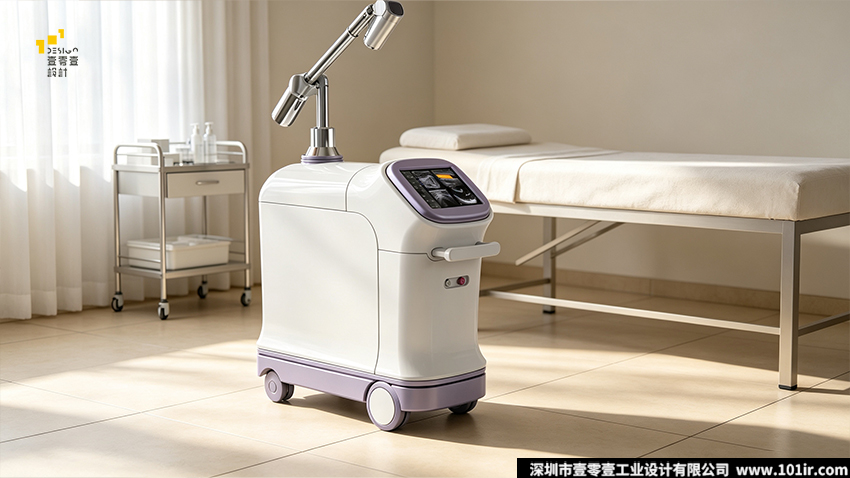

• 移动体验升级：机身侧部设置一体化内嵌式扶手，高度适配成人握持发力点；配合底部双万向轮+双定向轮的轮组布局，使设备重心与轮组受力中心重合，单人即可轻松完成调Q激光治疗仪的跨诊室移动，转向灵活无卡顿。
• 安全操作保障：扶手下方设置醒目的红色急停按钮，符合医用设备安全规范，紧急情况下医师可快速触达，第一时间切断激光输出，保障诊疗安全。
• 散热效率提升：背部采用分区散热格栅设计，对应内部激光腔体、电源模块的发热区域精准开设通风孔；配合内部优化的风道结构，可保障调Q激光治疗仪连续4小时以上稳定工作，能量输出波动控制在±3%以内，满足高峰诊疗时段使用需求。
• 运维成本降低：机身采用模块化分件设计，核心维护区域设置快拆盖板，无需拆卸整机外壳即可完成滤芯更换、线路检修等日常运维操作，大幅降低医疗机构的后期维护时间与人力成本。

四、功能架构：调Q激光治疗仪模块化结构布局设计

本款调Q激光治疗仪搭载Nd:YAG固态激光器，支持1064nm与532nm双波长输出，覆盖表皮到真皮层的全深度色素治疗需求，可适配太田痣、雀斑、纹身去除、美白嫩肤等多类临床场景。在结构设计上，壹零壹工业设计采用分层模块化布局，将设备内部划分为四大独立单元：

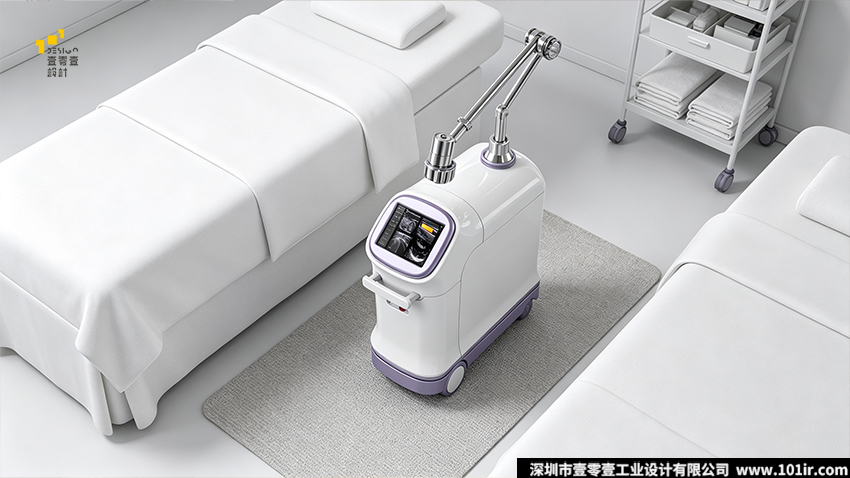

• 顶部执行模块：集成七关节导光臂系统，支持360°全方位旋转定位，光斑输出精度满足±0.1mm的控制要求，适配不同部位、不同角度的治疗操作；
• 中部交互模块：集成高清彩色触控屏，可实时显示影像引导画面与激光参数，支持脉冲能量、重复频率、光斑尺寸的快速调节，操作逻辑贴合临床医师的使用习惯；
• 下部核心舱体：集成内循环水冷系统与电源模块，采用上下分层布局，水电完全隔离，符合医用电气安全规范；同时配重下移降低设备整体重心，提升移动与放置的稳定性。

整机参考尺寸控制，既满足内部所有元器件的布局要求，也实现了紧凑化体积控制，可灵活放置在不同面积的诊疗室内，不占用过多空间。

五、外观设计思路：调Q激光治疗仪医疗亲和感与专业质感的平衡

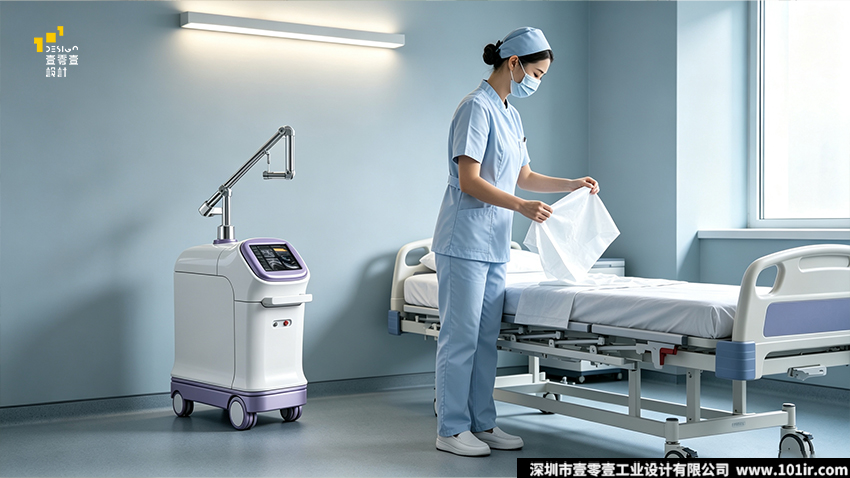

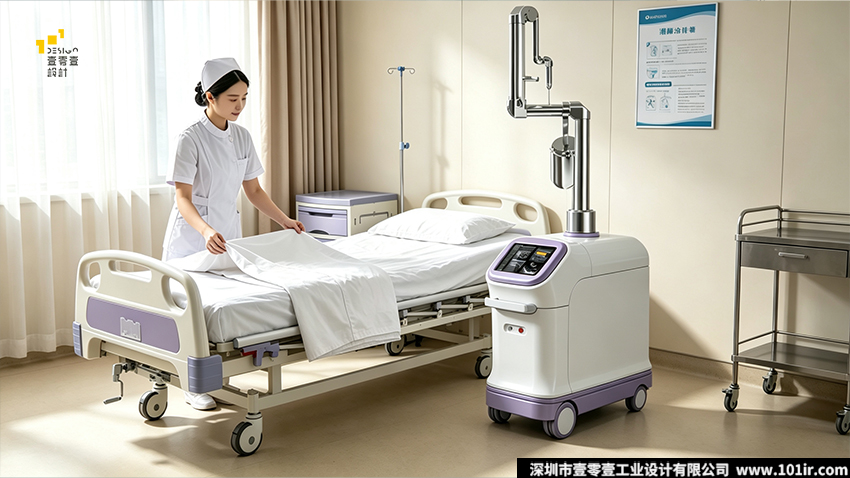

在调Q激光治疗仪外观设计层面，壹零壹工业设计团队摒弃了传统医疗设备生硬的直角方盒造型，采用“全曲面过渡”的设计语言，机身所有棱线均做大圆角处理，整体形态饱满柔和——既能弱化医疗设备的冰冷感，缓解患者的诊疗紧张情绪，也能减少清洁死角，符合院感消毒要求。

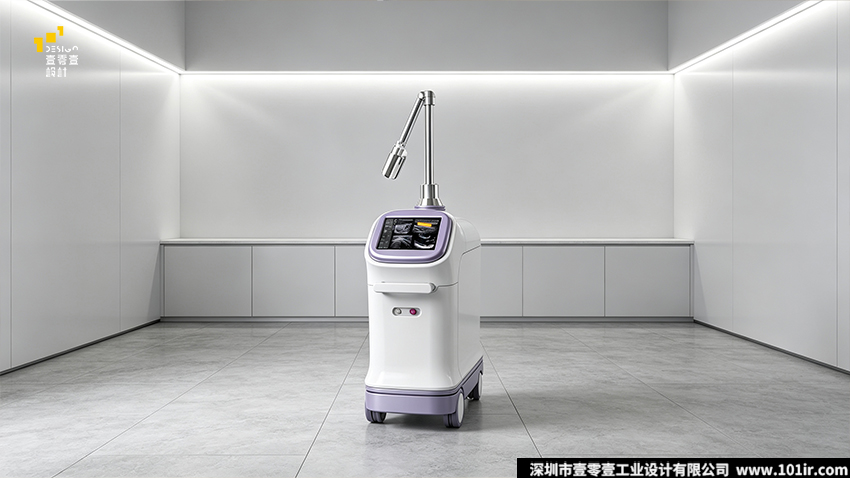

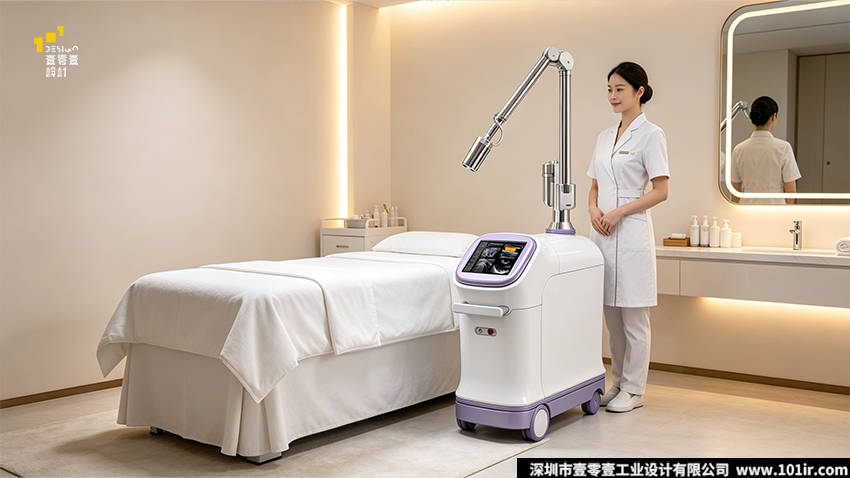

整体造型遵循“上轻下重”的视觉原则，顶部收窄、底部放宽，配合底部的配色收边设计，视觉上更显沉稳可靠。操作区域采用非对称式布局，屏幕区域向操作侧倾斜突出，既强化了操作区的视觉重心，也符合人体工程学的操作逻辑。机身侧面保持完整的曲面整体性，仅保留必要的扶手与急停按钮，视觉干净整洁，适配各类高端医美机构与公立医院皮肤科的空间装修风格。

六、材质工艺：调Q激光治疗仪医用级材质与表面处理选型

主体材质选型

调Q激光治疗仪机身壳体主体采用ABS+PC合金材料，这也是当前中高端医用设备的主流选型。相比纯ABS材质，ABS+PC合金具备更优异的耐冲击性与耐热性，可承受激光设备工作时的内部温升；同时抗化学腐蚀性能出色，可耐受医用酒精、含氯消毒剂等常用消毒试剂的反复擦拭，避免长期使用后出现表面腐蚀、变色问题，完全符合医疗机构的院感管理要求。

导光臂关节与底座支撑件采用航空级铝合金材质，通过精密压铸成型，在保证结构强度的同时实现轻量化，保障导光臂长时间使用后不出现下垂、走位偏差问题，确保调Q激光治疗仪的激光输出精度。

表面处理工艺

整机壳体表面采用医用级哑光喷油工艺，漆面附着力达到4B级以上，耐摩擦、耐刮花；同时哑光质感可减少环境光线反射，避免操作时出现屏幕反光、眩光问题，提升操作视觉舒适度。喷油表面做了抗污疏水处理，日常清洁时污渍可轻松擦拭去除，不易残留指纹与消毒水渍。

七、配色方案：调Q激光治疗仪低饱和度医疗色系设计逻辑

在调Q激光治疗仪配色设计上，壹零壹工业设计团队经过多轮临床场景测试，最终选定“瓷白主体+浅蓝紫装饰”的配色方案，跳出传统医疗设备非白即灰的同质化困境：

• 主体瓷白色：是医疗行业的经典通用色，传递干净、卫生、专业的视觉感受，同时可与各类诊疗空间的装修风格自然融合，不会产生视觉突兀感；大面积的浅色调也能在视觉上缩小设备的体量感，让空间更显开阔。
• 装饰浅蓝紫色：在屏幕边框、底部底座、轮组等部位采用低饱和度的浅蓝紫色作为点缀，区别于传统医疗设备冰冷的纯蓝、纯灰色系。柔和的紫色调自带舒缓安抚的心理暗示，可一定程度上缓解患者的治疗紧张情绪；同时独特的配色也形成了鲜明的产品辨识度，强化品牌视觉记忆点。

这种双色搭配方案，既符合调Q激光治疗仪的专业医疗属性，也在视觉美感与场景适配性之间找到了最佳平衡点，兼顾了医师的操作感受与患者的心理体验。

八、设计总结：工业设计赋能国产调Q激光治疗仪价值升级

回顾本款调Q激光治疗仪的全案设计过程，壹零壹工业设计始终坚持“医用安全为底，临床需求为本，美学体验为翼”的设计理念，不仅完成了产品外观的视觉升级，更通过结构设计的深度优化，解决了传统调Q激光治疗仪在操作体验、散热性能、运维成本等方面的实际痛点。

最终交付的产品方案，既满足了医疗器械的严苛合规要求，也实现了紧凑化的体积控制与人性化的操作体验。产品上市后，可帮助设备厂商在同质化的市场竞争中构建差异化的产品竞争力，同时为临床医师提供更友好的操作体验，为患者带来更舒缓的诊疗感受，真正实现了工业设计对调Q激光治疗仪产品价值的全方位赋能。

随着国产医疗设备技术的不断突破，工业设计正成为产品差异化竞争的核心赛道。壹零壹工业设计也将持续深耕医用设备设计领域，以严谨的合规意识、扎实的结构能力、前沿的美学表达，为更多国产医疗器械企业提供优质的设计解决方案，助力国产医疗设备向高端化、品牌化方向持续迈进。



九、调Q激光治疗仪设计常见问题

1.调Q激光治疗仪外观设计必须遵循哪些核心医用安全标准？

调Q激光治疗仪外观设计需严格遵循三大类核心标准：一是医用电气安全标准GB9706.1，保障外壳绝缘、防触电、防机械伤害等要求；二是激光安全标准GB7247.1与行业标准YY1475-2016，确保激光辐射防护、警示标识布局符合规范；三是院感相关要求，外壳需无清洁死角、耐消毒试剂腐蚀。所有外观结构设计均需在满足上述标准的前提下进行美学优化。



2.调Q激光治疗仪为什么普遍采用ABS+PC作为壳体主材？

ABS+PC合金是医用设备壳体的首选材料，核心原因有三点：一是机械性能均衡，兼具ABS的成型性与PC的抗冲击、耐热性，可承受设备内部温升与日常转运磕碰；二是耐化学腐蚀性能优异，可耐受医用酒精、含氯消毒剂反复擦拭，符合院感要求；三是成型工艺成熟，喷油、丝印等后处理兼容性好，量产良率高，综合成本可控。



3.推车式调Q激光治疗仪结构设计中，散热设计的核心要点是什么？

调Q激光治疗仪散热设计的核心是“分区散热+风道优化”：首先需针对激光腔体、电源模块两大核心发热源单独规划散热路径，避免热量堆积；其次要设计合理的进出风流向，形成顺畅的风道循环，避免内部热风回流；同时散热格栅的开孔率、开孔位置需兼顾散热效率与外观整体性，还要满足防尘、防液体泼溅的医用设备要求。



4.调Q激光治疗仪选择浅蓝紫色作为装饰色的设计依据是什么？

选择低饱和度浅蓝紫色作为装饰色，主要基于三方面考量：一是医疗属性适配，蓝紫色系是医疗健康领域的常用色系，传递专业、严谨的感知；二是用户心理体验，低饱和度紫色具备舒缓、安抚的心理暗示，可缓解患者对激光治疗的紧张焦虑；三是市场差异化，区别于行业普遍的蓝、灰配色，形成独特的产品视觉识别度，强化品牌记忆点。



5.调Q激光治疗仪导光臂结构设计需要满足哪些精度要求？

调Q激光治疗仪的导光臂结构设计需满足三类核心精度要求：一是定位精度，关节转动间隙需控制在极小范围内，确保光斑输出位置偏差≤±0.1mm；二是保持精度，导光臂调整到位后可稳定悬停，长期使用无下垂、走位偏差；三是耐用性，关节轴承需满足万次以上的转动寿命，确保长期使用后精度不衰减，保障治疗效果的稳定性。



6.医用调Q激光设备外观设计如何平衡美学与院感要求？

平衡美学与院感要求的核心原则是“极简曲面+无缝化设计”：首先外观尽量采用大曲面、大圆角过渡，减少棱角与拼接缝隙，避免形成清洁死角；其次机身分件尽量减少外露螺丝，采用卡扣式快拆结构，既保证外观整体性，也便于拆卸消毒；最后表面工艺选择哑光、抗污的医用级喷油，不易残留污渍与细菌，也便于日常清洁消毒。



7.调Q激光治疗仪结构设计如何保障设备移动稳定性？

保障移动稳定性主要从三个维度设计：一是重心控制，将电源、水冷系统等重型部件布置在设备下部，降低整体重心；二是轮组布局，采用“前万向轮+后定向轮”的四轮布局，轮距与设备宽度适配，避免转向时侧翻；三是推手位置，将推手设置在设备重心上方的受力位置，推动时发力顺畅，不会出现翘头、卡顿问题。



8.调Q激光治疗仪工业设计中如何控制量产成本？

壹零壹工业设计主要通过三个路径控制量产成本：一是优化分件设计，在满足结构与外观要求的前提下，尽量减少壳体分件数量，降低开模套数与模具成本；二是选用成熟通用工艺，优先采用注塑、喷油等量产成熟的工艺，避免小众特殊工艺带来的成本提升；三是标准化通用件，轮组、按键、接口等配件优先选用行业通用标准件，降低采购与售后成本。
