一、皮秒激光治疗仪设计背景：医美赛道升级下的行业破局需求

1.1市场增长与国产替代的设计机遇

随着轻医美赛道的爆发式增长，皮秒激光治疗仪作为色素治疗与皮肤年轻化的核心设备，已成为医美机构与公立皮肤科的标配。数据显示，2025年中国皮秒激光色素治疗仪市场规模突破15亿元，年增速超19%，国产设备市场占比稳步提升至43.7%，行业正从“技术跟随”向“体验升级”深度转型。

全球医用皮秒激光市场同步扩容，2025年全球市场规模达8.78亿美元，亚太地区成为核心增长极。长期以来，进口品牌如赛诺秀PicoSure、CandelaPicoWay凭借先发优势占据高端市场，其设计偏向极简工业风；而多数国产设备则陷入“重技术、轻设计”的误区，皮秒激光治疗仪外观设计同质化严重、细节体验粗糙，难以匹配高端医美机构的品牌调性与空间美学。

与此同时，医疗器械监管标准持续升级，GB9706.222-2022《医用电气设备第2-22部分：外科、整形、治疗和诊断用激光设备的基本安全和基本性能专用要求》对激光防护、机械安全、人机交互提出了更严格的规范。如何在合规框架内实现皮秒激光治疗仪结构设计创新，成为国产皮秒设备突破同质化竞争的关键命题，也为工业设计赋予了全新的价值空间。

1.2现有皮秒激光治疗仪的核心设计痛点

壹零壹工业设计团队通过深度调研，总结出传统皮秒激光治疗仪的三大设计痛点：

• 人机工程缺陷：操作屏角度固定或倾斜不足，医师长时间站姿操作易引发颈椎疲劳；机身扶手位置不合理，设备移动时发力不便；导光臂挂载与取放逻辑不符合操作流程，增加操作冗余动作。
• 结构功能失衡：散热口设计粗放，既影响整机视觉完整性，又易积灰难清洁；储物空间缺失，治疗手具、耗材、配件无处收纳，需额外配置置物台；设备重心偏高，移动过程中稳定性不足。
• 美学适配不足：传统设备多采用单一纯白或全金属工业风，与高端医美机构的轻奢装修风格脱节；冰冷的器械感易加剧求美者的紧张情绪，不符合医美场景的情绪价值需求。

正是基于对行业趋势与用户痛点的深度洞察，壹零壹工业设计启动了这款皮秒激光治疗仪的全案设计项目，目标是打造一款“医生好用、机构好看、患者安心”的标杆级产品。

二、皮秒激光治疗仪设计目标：四维定义优质医美激光设备标准

本次皮秒激光治疗仪外观与结构设计项目，围绕“安全、高效、美学、适配”四大核心目标展开，构建国产皮秒激光治疗仪的设计新范式：

• 安全合规优先：严格遵循医用激光设备国家安全标准，从结构防护、电气安全、激光辐射防护等层面落实设计规范，确保产品满足医疗器械注册检验要求。
• 操作效率升级：以临床操作流程为核心优化人机交互，降低医师操作疲劳，缩短单项目治疗准备时间，直接提升机构运营效率。
• 美学价值赋能：打破医疗设备的冰冷刻板印象，将专业医疗质感与轻奢医美美学深度融合，让设备成为机构空间的视觉亮点，赋能终端品牌价值。
• 全场景适配：兼顾公立医院皮肤科、高端医美诊所、连锁美容机构等多元场景，通过模块化结构与多配色方案，适配不同空间定位与使用需求。

三、皮秒激光治疗仪设计解决的客户问题：精准回应全链路使用痛点

针对前期调研发现的核心痛点，壹零壹设计团队通过皮秒激光治疗仪结构设计与外观设计的协同创新，给出了系统性的解决方案：

3.1优化操作姿态，降低职业疲劳

针对医师长时间站姿操作的场景，团队将触控操作屏设计为15°仰角斜面布局，匹配中国成年人平均站姿视线高度，无需低头弯腰即可清晰查看参数、完成操作；操作区前置的横向扶手采用人体工学弧度设计，既可以作为移动设备时的发力把手，也可在操作时作为手臂支撑点，有效缓解长时间操作的手臂酸痛。

3.2整合储物功能，优化诊室秩序

在机身操作区下方设置双层抽屉式储物空间，可分类存放治疗手具、滤波片、操作手册与一次性耗材，无需额外配置置物台车，保持诊室整洁有序；抽屉采用静音阻尼导轨，开合无噪音，避免治疗过程中干扰求美者情绪。

3.3优化散热结构，兼顾功能与美观

摒弃传统设备大面积裸露散热栅的设计，采用侧面矩阵式精密冲孔散热方案，通过流体力学仿真优化开孔布局，在保证散热效率的前提下，让散热孔成为机身视觉肌理的一部分；冲孔孔径严格控制在2mm以内，兼具防尘与防异物侵入功能，大幅降低日常清洁维护难度。

3.4优化重心布局，提升移动安全

采用“下重上轻”的皮秒激光治疗仪结构设计布局，将激光电源、冷却系统等重型组件布置在机身下部，降低整机重心；底部配置4只医用静音万向轮，其中2只带刹车锁定功能，推行时噪音低于40分贝，平稳无晃动；机身背部增设辅助拉手，方便设备进出狭窄空间与进行位置微调。

3.5强化安全设计，符合医用规范

在操作区醒目位置设置红色蘑菇头急停按钮与钥匙主控开关，符合GB9706.222标准中关于激光设备安全控制的要求；激光发射状态指示灯与操作界面联动，清晰提示设备工作状态，避免误操作风险；机身所有棱角均做R3以上圆角过渡，防止磕碰受伤，提升临床使用安全性。

四、皮秒激光治疗仪功能与结构体系：模块化设计支撑稳定性能

这款皮秒激光治疗仪采用Nd:YAG激光核心技术，可实现1064nm/532nm双波长输出，覆盖色素性病变治疗、纹身去除、皮肤年轻化等多元临床适应症。在皮秒激光治疗仪结构设计上，壹零壹团队采用“功能分区、模块化布局”的设计逻辑，将整机分为四大功能模块：

4.1操控交互模块

位于机身顶部的斜面操控区，集成10.1英寸高清触控屏、功能按键与安全控制组件。操作界面采用极简层级设计，医师可通过预设适应症方案一键启动治疗，也可手动调节脉冲能量、重复频率、光斑大小等参数，兼顾新手易用性与专业操作灵活性。

4.2激光输出模块

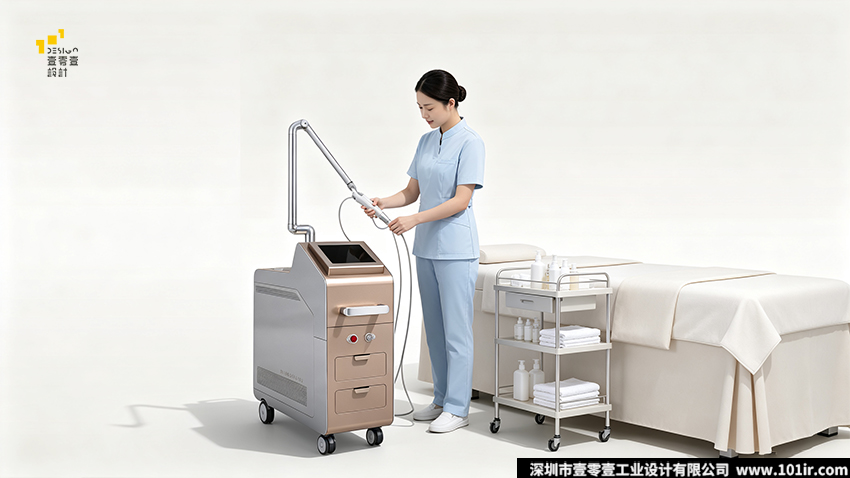

机身顶部后侧配置多关节导光治疗臂，采用航空铝合金材质，自重轻、刚性强，可实现360°全方位旋转与多角度悬停定位，适配不同体位的治疗需求；导光臂内部采用高精度光学反射镜片，保证激光能量传输损耗低于5%，确保治疗能量精准稳定。

4.3核心功能模块

机身内部采用分层布局：下层为冷却系统与开关电源，中层为激光谐振腔与主控电路，上层为导光臂连接组件。分层布局既保证了各模块的散热空间，也便于后期维护检修；冷却系统采用密闭式水冷+风冷结合方案，确保设备长时间连续工作时激光输出功率稳定，无能量衰减。

4.4辅助功能模块

包含双层储物抽屉、侧边扶手、移动滚轮、电源接口、脚踏开关接口等辅助组件，所有接口均采用标准化医用接口，兼容性强；机身预留升级空间，可后续加装不同波长的激光模块，延长产品生命周期。

五、皮秒激光治疗仪设计思路：人机、结构、美学的三位一体融合

本次皮秒激光治疗仪外观设计摒弃了“外观套结构”的传统设计模式，采用“人机先行、结构协同、美学落地”的正向设计流程，实现三大维度的深度融合。

5.1人机工程：以操作流程为核心的体验设计

设计团队全程还原临床治疗全流程，从设备推入诊室、参数调节、治疗操作到收纳整理，每一个动作都进行人机尺寸验证。

• 操作高度：操控屏中心高度设定为110cm，匹配中国成年人站姿操作的舒适视高范围；
• 导光臂操作：导光臂底座高度与操作区持平，取放手具时手臂自然伸展，无需过度抬臂；
• 移动操作：前后双扶手设计，正面扶手用于短距离推移，背面拉手用于转向与过门槛，适配不同移动场景。

5.2结构设计：以可靠性为前提的布局优化

皮秒激光治疗仪结构设计以“散热、防护、易维护”为核心原则：

• 散热风道采用前后贯通设计，冷风从底部进风孔进入，流经发热组件后从侧面散热孔排出，形成高效散热循环；
• 整机防护等级达到IP21，防止水滴溅入与异物侵入，适应医美诊室的消毒清洁环境；
• 机身侧板采用快拆式结构，无需工具即可打开，便于内部模块的检修与维护，降低售后成本。

5.3美学设计：以空间适配为导向的造型语言

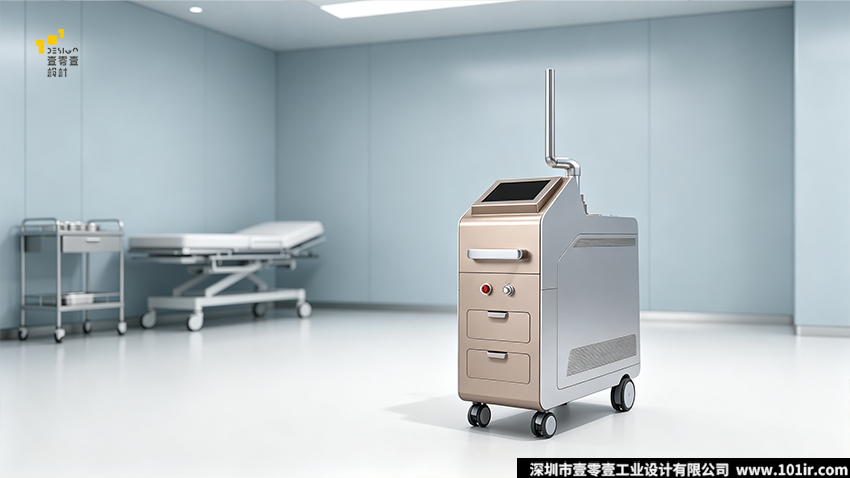

造型上采用“硬朗基础+柔和过渡”的设计语言：整机主体为规整的立式箱体，保证内部空间利用率；正面操作区采用斜面切割造型，打破方正箱体的沉闷感，同时形成自然的操作视角；机身所有拼接处均采用无痕过渡设计，曲面与直面衔接流畅，视觉上更显精致高级。

视觉分层上，采用“双色分块”设计逻辑，将操作功能区与机身主体区通过色彩进行划分，既强化了操作区域的识别性，也通过色彩的视觉收缩效果，弱化机身的厚重感，让整机看起来更轻盈优雅。

六、皮秒激光治疗仪设计风格：专业医疗与轻奢医美的平衡美学

这款皮秒激光治疗仪的设计风格定位为“专业医疗质感下的轻奢医美风”，既区别于传统工业医疗设备的冰冷粗糙，也不同于消费级美容仪的过度柔美，在专业信任与空间美学之间找到精准平衡点。

对比进口品牌的“极简冷硬风”，这款皮秒激光治疗仪外观设计增加了更多人性化的细节温度：圆角过渡的边角、细腻的表面质感、富有层次的色彩搭配，让设备在具备专业权威感的同时，更能融入高端医美机构的轻奢空间，缓解求美者的治疗紧张感。

对比国产同类产品的“同质化白机风”，这款产品通过双色拼接造型、斜面操控台、矩阵式散热肌理等标志性设计语言，构建了极强的品牌辨识度，让产品在终端陈列中脱颖而出，帮助客户打造差异化的产品竞争力。

七、皮秒激光治疗仪材质工艺：医用级标准下的精致质感呈现

CMF设计是医疗设备品质感的核心载体，壹零壹团队针对医美场景的消毒、清洁、耐用性需求，精选材质与工艺，兼顾性能与质感，是皮秒激光治疗仪外观设计品质落地的关键。

7.1机身主体材质

机身主结构采用1.5mm厚冷轧钢板，通过数控折弯工艺成型，结构强度高、抗冲击性好，满足医疗设备的耐用性要求；表面采用医用级哑光喷塑工艺，涂层附着力强、耐酒精、碘伏等医用消毒剂腐蚀，不易留指纹，日常清洁方便；哑光质感柔和不反光，避免治疗过程中产生眩光干扰医师操作。

7.2操作区材质

正面操作面板采用高光阻燃ABS注塑成型，表面覆防刮耐磨涂层，触感细腻；触控屏采用钢化玻璃面板，防刮花、易清洁，符合医疗消毒规范；扶手采用6063铝合金型材，表面做阳极氧化处理，金属质感细腻，握持舒适不打滑。

7.3细节工艺

• 散热孔采用数控精密冲孔工艺，孔径均匀、边缘无毛刺，排列整齐形成规整的视觉肌理；
• 抽屉面板与机身缝隙控制在0.5mm以内，均匀一致，体现精密制造质感；
• 机身标识采用激光镭雕工艺，字迹清晰耐磨，长期使用不脱落，符合医疗器械标识耐久性要求。

八、皮秒激光治疗仪配色选择：多元适配的色彩体系构建

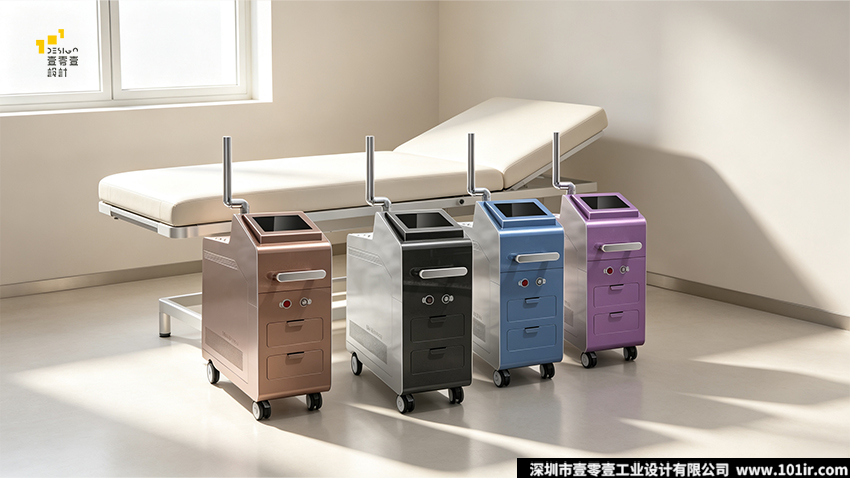

基于不同医美机构的空间定位与品牌风格，壹零壹设计团队打造了四套皮秒激光治疗仪配色方案，覆盖从公立医疗到高端医美的全场景需求，核心主色调为香槟金+哑光银白的经典组合。

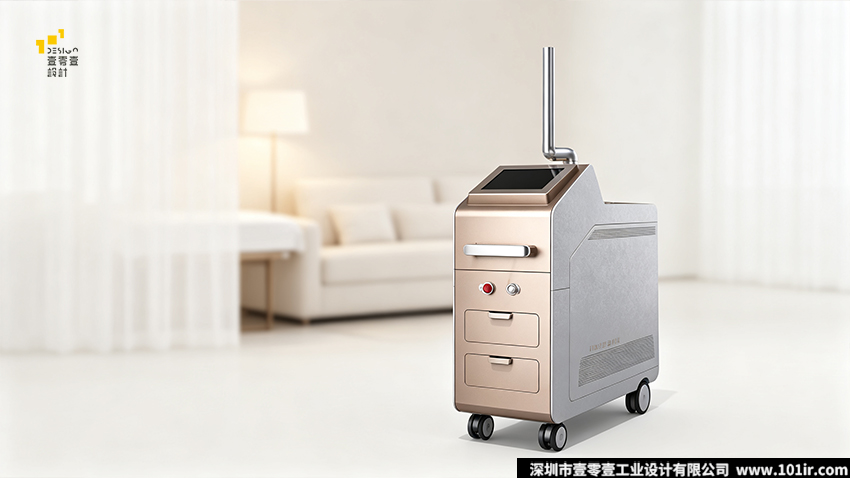

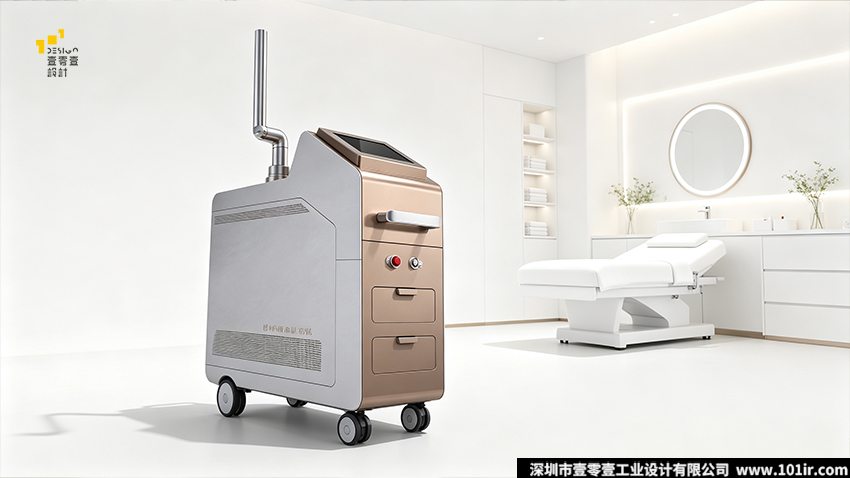

8.1主配色：香槟金+哑光银白

这是本次设计的旗舰配色，也是最适配高端医美机构的配色：

• 哑光银白：作为机身主体色，延续医疗设备的洁净、专业、安全的视觉认知，大面积使用让空间更显明亮开阔；
• 香槟金：作为操作功能区配色，传递轻奢、高级、精致的品质感，提升产品价值感知，与轻奢风、现代风的医美空间完美融合。

双色拼接的设计，既通过银色保证了医疗专业属性，又通过金色赋予了产品医美赛道的审美属性，实现了功能与美学的统一。

8.2其他适配配色

• 深空黑+哑光银白：沉稳大气，科技感强，适配硬核科技风的机构与公立医院特需门诊，凸显专业权威感；
• 雾霾蓝+哑光银白：柔和舒缓，干净治愈，适配皮肤管理中心与轻医美机构，缓解求美者的焦虑情绪；
• 香芋紫+哑光银白：温柔优雅，辨识度高，适配女性向高端医美品牌，强化品牌视觉记忆点。

所有配色均采用医用级色粉调制，耐候性强，长期使用不褪色；色彩经过严格的色差管控，批量生产一致性高。

九、皮秒激光治疗仪设计总结：国产医美设备的体验升级之路

这款皮秒激光治疗仪的设计，是壹零壹工业设计在医用美容设备领域的一次深度探索。设计团队没有止步于“外观美化”的表层需求，而是深入临床场景、扎根合规标准、聚焦用户体验，实现了从皮秒激光治疗仪外观设计到皮秒激光治疗仪结构设计、从人机体验到品牌美学的全维度创新。

从行业价值来看，这款产品打破了“国产医疗设备重技术轻设计”的刻板印象，证明了工业设计可以成为国产医美设备差异化竞争的核心驱动力；从用户价值来看，它切实改善了医护人员的操作体验，提升了医美机构的空间品质，也让求美者获得了更舒适的诊疗环境。

在医疗设备国产替代的大趋势下，技术突破是硬实力，设计创新是软实力。壹零壹工业设计始终坚持“以用户为中心，以合规为底线，以美学为赋能”的设计理念，持续深耕医疗与医美设备设计领域，用专业的工业设计能力，助力更多国产医疗设备品牌实现从“能用”到“好用”、从“好用”到“好看”的升级，打造兼具专业价值与商业价值的标杆产品。



十、皮秒激光治疗仪设计常见问题与解答

Q1：皮秒激光治疗仪外观设计需要遵循哪些核心原则？

A：皮秒激光治疗仪外观设计需遵循四大核心原则：一是安全合规原则，所有造型与结构必须符合医用电气设备安全标准，避免尖锐棱角、保证操作安全；二是人机优先原则，操作界面、扶手、把手等位置需匹配临床操作姿态，降低使用疲劳；三是场景适配原则，风格需适配医美机构或医院的空间定位，兼顾专业感与美学感；四是工艺可行原则，造型需适配钣金、注塑等量产工艺，控制制造成本与装配难度。



Q2：皮秒激光治疗仪结构设计的核心难点是什么？如何解决？

A：皮秒激光治疗仪结构设计的核心难点是散热效率与外观完整性的平衡，以及设备稳定性与移动便利性的平衡。针对散热问题，通常采用矩阵式精密冲孔+内部风道优化的方案，在保证散热面积的同时保持外观整洁；针对稳定性问题，采用“下重上轻”的模块化布局，将重型组件下移降低重心，同时搭配高承重静音万向轮，兼顾平稳性与移动性。



Q3：医用皮秒激光设备设计必须符合哪些国家标准？

A：国内上市的医用皮秒激光设备，设计必须符合GB9706.1《医用电气设备第1部分：基本安全和基本性能的通用要求》，以及GB9706.222《医用电气设备第2-22部分：外科、整形、治疗和诊断用激光设备的基本安全和基本性能专用要求》，同时需满足医疗器械标识、生物相容性等相关规范要求。



Q4：皮秒激光治疗仪的材质选择有哪些特殊要求？

A：皮秒激光治疗仪的材质选择有三大特殊要求：一是耐消毒腐蚀，机身表面材质需耐受酒精、碘伏、含氯消毒剂等常用医用消毒剂的长期擦拭，不褪色、不脱落；二是阻燃绝缘，电气相关区域的材质需满足医用阻燃等级，保障电气安全；三是低反光无眩光，操作区周边材质需采用哑光处理，避免强光反射干扰医师操作与激光定位。



Q5：医美机构选购皮秒激光治疗仪时，外观设计方面要关注哪些点？

A：医美机构选购时，外观与体验层面可重点关注四点：一是操作屏角度与高度是否适配站姿操作，降低医师疲劳；二是是否有集成储物空间，减少诊室杂物；三是机身材质是否易清洁、耐消毒，符合院感要求；四是设备配色与风格是否匹配门店装修调性，提升空间整体质感。



Q6：皮秒激光治疗仪散热结构设计有哪些优化方案？

A：主流的优化方案有三种：一是矩阵式微孔散热，在机身侧面布置密集小孔，兼顾散热与外观完整性；二是风道定向优化，通过内部导流结构让冷风精准流经激光腔、电源等核心发热件，提升散热效率；三是进出风分离设计，进风口布置在机身下部，出风口布置在侧面或上部，避免热风回流，保障散热稳定性。



Q7：皮秒激光治疗仪为什么要做多配色设计？主流配色有哪些？

A：多配色设计核心是为了适配不同场景的品牌定位：公立医院偏向稳重的银白、深空黑，高端医美机构偏向轻奢的香槟金，轻医美门店偏向柔和的雾霾蓝、香芋紫。主流配色体系均以哑光银白为基础色，搭配不同的功能区强调色，在保证医疗专业感的前提下，满足不同客户的品牌个性化需求。



Q8：皮秒激光治疗仪人机工程设计主要体现在哪些方面？

A：皮秒激光治疗仪人机工程设计主要覆盖四个维度：一是视觉人机，操作屏高度、倾斜角度匹配舒适视距视高；二是操作人机，按键、急停开关、扶手的位置符合人手操作习惯与发力逻辑；三是移动人机，扶手高度、滚轮阻尼适配日常推行与转向需求；四是治疗人机，导光臂的旋转范围、悬停力度适配医师治疗操作的动作幅度。
