便携式危险品探测仪外观与结构设计全解析|壹零壹工业设计安防装备设计案例  |  FROM ZERO TO ONE

一、便携式危险品探测仪设计背景：全球安防升级下的行业痛点与市场机遇

在全球公共安全形势日趋复杂的背景下，爆炸物与毒品痕量检测已成为民航、海关、轨道交通、大型活动安保及边境管控等场景的核心防线。据MarketResearchFuture2026年发布的行业报告显示，全球手持式化学与金属探测仪市场规模预计将从2025年的45.91亿美元增长至2035年的67.71亿美元，年复合增长率达3.96%，其中爆炸物检测细分领域增速最为显著。聚焦国内市场，2025年中国爆炸物毒品探测器行业市场规模已突破128.6亿元，同比增长17.3%，便携式危险品探测仪品类占比达41.2%，成为行业增长的核心引擎。

技术层面，离子迁移谱（IMS）技术凭借检测速度快、灵敏度高、无需放射源等优势，已占据全球痕量检测市场60%以上的份额，成为便携式危险品探测仪的主流技术路线。欧洲民航会议（ECAC）制定的CEP标准作为全球民航安检的金标准，对设备的探测精度、误报率、环境适应性提出了严苛要求，也成为中高端便携式危险品探测仪的核心准入门槛。

然而，纵观国内外已上市产品，从SmithsDetection的IONSCAN600到Bruker的DE-TectorFlex，从同方威视台式痕量探测仪到中科院大连化物所的双模式IMS设备，行业普遍存在三大设计痛点：其一，设备外观多为生硬的工业钣金风格，缺乏专业美感与品牌辨识度；其二，人机交互体验欠佳，操作界面与采样口布局不符合一线安检人员的使用习惯；其三，散热、隔热与模块化维护结构设计失衡，导致设备故障率高、运维成本居高不下。

正是在这样的行业背景下，壹零壹工业设计团队受客户委托，以“专业级性能+消费级体验”为核心定位，启动了这款集爆炸物、毒品、危险化学品检测于一体的便携式危险品探测仪全案设计项目，致力于打破专业安检设备“重性能、轻体验”的行业惯性。

二、便携式危险品探测仪设计目标：四大维度定义新一代痕量检测标杆

基于对全球主流便携式危险品探测仪的深度对标研究与一线安检场景的实地调研，壹零壹设计团队确立了四大核心设计目标，构建起产品的完整价值框架。

2.1性能兼容目标：对标国际标准的全品类检测能力

便携式危险品探测仪需搭载先进的非放射性离子迁移谱技术，实现正、负离子双模式检测，覆盖TNT、RDX、PETN等常见爆炸物以及海洛因、可卡因、芬太尼类等主流毒品，同时兼容危险化学品检测能力，全面符合ECACCEP标准与公安部GA/T841行业标准要求，检测时间控制在10秒以内，达到国际一线便携式危险品探测仪产品水平。

2.2人机体验目标：打造零学习成本的高效操作体验

针对安检人员长时间高强度作业的场景特征，优化便携式危险品探测仪的操作高度、屏幕视角、采样口位置与打印出纸方向，降低操作疲劳度；采用直观的图形化触控界面，简化操作流程，实现新员工30分钟内独立上岗，大幅降低培训成本。

2.3结构可靠性目标：兼顾便携性与环境适应性

在保证内部核心器件精密布局的前提下，控制整机重量与体积，实现台式便携两用；优化散热风道与隔热结构，确保便携式危险品探测仪在-10℃至55℃环境下稳定运行；采用模块化结构设计，关键部件可快速拆卸维护，降低售后运维成本。

2.4品牌识别目标：建立差异化的专业视觉形象

摆脱传统安检设备冰冷刻板的工业形象，通过流畅的造型语言、科学的色彩体系与精致的细节处理，打造兼具专业感、科技感与亲和力的便携式危险品探测仪视觉形象，帮助客户在激烈的市场竞争中建立鲜明的品牌识别。

三、设计解决的核心问题：直击便携式危险品探测仪行业用户痛点

在项目前期调研中，壹零壹设计团队进行深度调研，梳理出六大核心痛点，并逐一给出针对性的便携式危险品探测仪设计解决方案。

3.1解决操作疲劳问题：人体工学的全链路优化

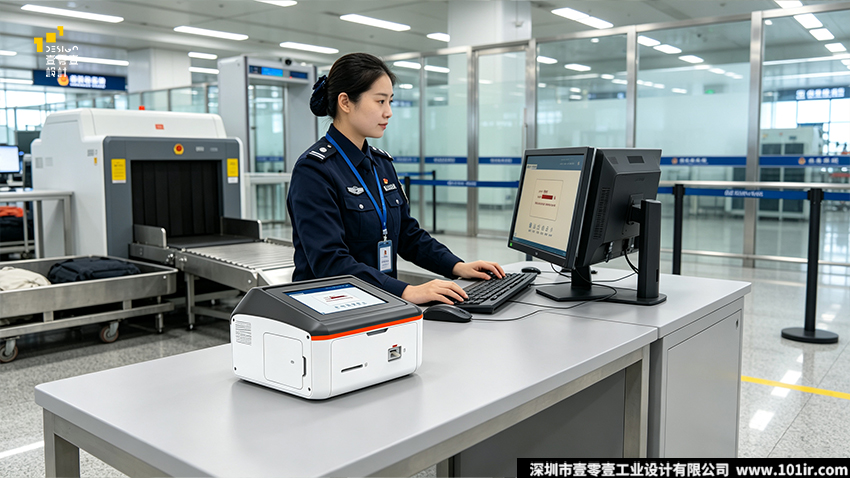

传统便携式危险品探测仪多采用直立式屏幕与低位采样口设计，操作人员需频繁低头、弯腰，长期作业易引发颈椎与腰椎劳损。本项目采用倾斜式一体化触控屏设计，屏幕倾角精准匹配站姿操作的最佳视线角度，采样口高度设置在人体腰部舒适操作区间，配合前置式热敏打印口，实现“视线不转移、手部少移动”的高效操作流程，单样本检测操作时间缩短20%以上。

3.2解决误操作问题：可视化的状态反馈体系

针对传统便携式危险品探测仪状态指示不清晰、易发生误操作的问题，在采样口上方设置高亮度状态指示灯条，以红、绿、橙三色直观反馈待机、检测、报警三种工作状态，即使在嘈杂的安检大厅环境中，操作人员也能通过余光快速判断设备状态，有效降低误操作概率。

3.3解决散热隔热问题：分区温控的结构创新

痕量检测设备的离子迁移管需工作在稳定的高温环境中，而主控电路板与触控屏则需保持低温，二者的热干扰一直是便携式危险品探测仪行业难题。壹零壹设计团队创新采用分区隔热结构，将检测核心模块与电气控制模块通过隔热舱物理分隔，配合左右双区独立散热风道与底部进风、侧部出风的流体路径设计，既保证了检测腔的温度稳定性，又将主控区域工作温度控制在合理范围内，设备连续工作无故障时长提升40%。

3.4解决运维困难问题：模块化的快拆结构设计

传统便携式危险品探测仪内部结构错综复杂，故障维修需整机拆解，维护效率极低。本产品采用模块化结构布局，电源模块、打印模块、检测模块均设计为独立快拆单元，底部预留维护舱口，技术人员无需拆解整机即可完成核心部件更换，平均维修时间从传统的2小时缩短至15分钟，大幅降低全生命周期运维成本。

3.5解决场景适配问题：台式便携的两用形态设计

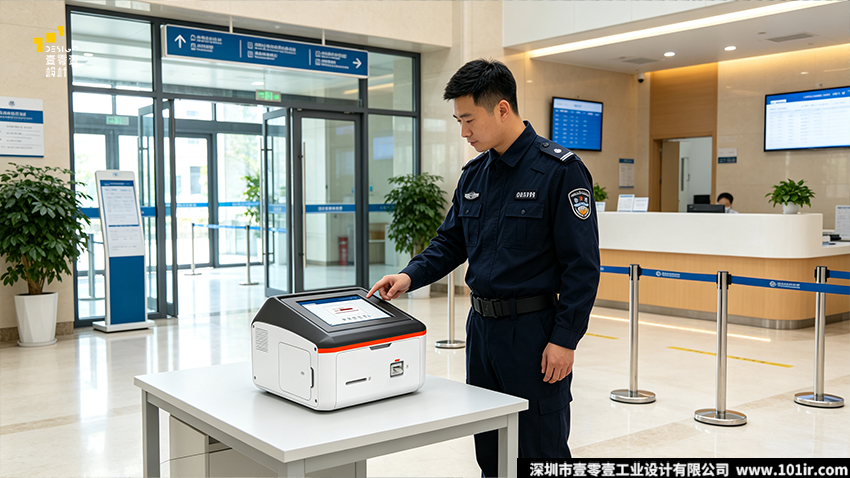

针对固定安检点与临时布控的双重需求，便携式危险品探测仪在保证结构强度的前提下控制整机重量，底部内嵌隐藏式提手槽，单人即可完成设备搬运与部署；宽幅电压适配设计（100-240VAC）兼容全球供电标准，可选配内置电池模块实现无外接电源工作，全面适配机场、海关、会展、临检等多元场景。

3.6解决清洁消杀问题：无缝隙的易清洁表面设计

后疫情时代，安检设备的日常消杀成为刚需。本便携式危险品探测仪外壳采用大曲面无缝过渡设计，避免积灰死角与清洁盲区；所有按键与接口均做密封防水处理，可直接使用消毒湿巾擦拭，满足公共卫生安全要求。

四、便携式危险品探测仪核心功能：一机多能的全场景痕量检测平台

这款便携式危险品探测仪基于先进的非放射性离子迁移谱技术打造，是一款集爆炸物、毒品、危险化学品检测于一体的高性能痕量分析设备，代表了国内同类型产品的设计与技术水准。

4.1核心检测功能

便携式危险品探测仪支持正、负离子双模式自动切换，可同时检测爆炸物与毒品两大类物质。爆炸物检测覆盖TNT、RDX、PETN、NG、AN、TATP、HMTD等军用、民用及自制爆炸物；毒品检测覆盖海洛因、可卡因、冰毒、K粉、芬太尼及其衍生物等常见违禁品；通过升级物质库还可扩展危险化学品检测能力，单样本分析时间小于8秒，检出灵敏度达到纳克级，处于行业先进水平。

4.2智能交互功能

配备大尺寸高清电容触控屏，搭载自主研发的智能检测操作系统，界面采用层级化信息架构，主界面突出显示检测结果与状态信息，二级菜单隐藏专业参数设置。系统支持自动校准、自动清洁、数据存储与导出、用户权限分级管理等功能，内置25万条以上检测记录存储容量，可通过USB接口导出数据或连接上位机系统，满足信息化管理需求。

4.3辅助功能配置

内置高速热敏打印机，检测完成可自动打印报告，支持自定义报告模板；配备标准USB、以太网等多种数据接口，支持联网升级物质库与远程诊断；便携式危险品探测仪具备开机自检、故障自动报警功能，日常使用无需专业技术人员值守，大幅降低使用门槛。

五、设计思路：以专业亲和为内核的便携式危险品探测仪系统化设计

壹零壹设计团队在本项目中确立了“专业亲和、机能美学”的核心设计思路，将严谨的工程约束转化为独特的设计语言，实现技术理性与设计感性的有机统一。

5.1整体布局：功能分区清晰的三段式架构

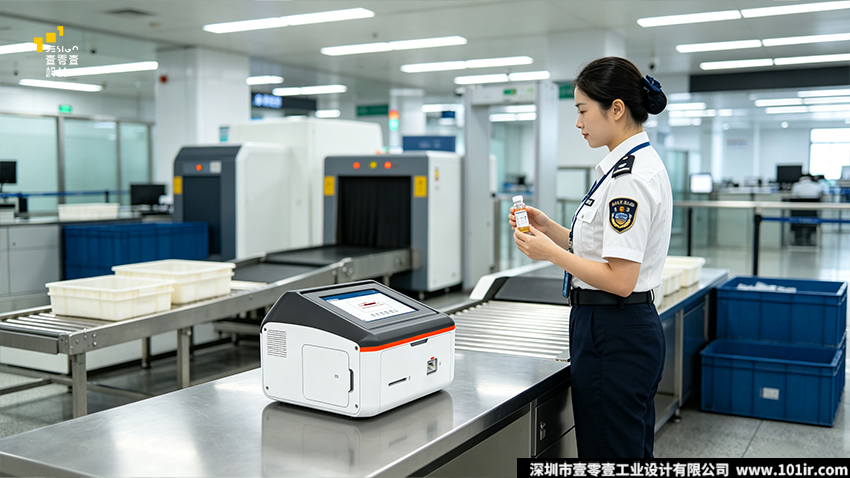

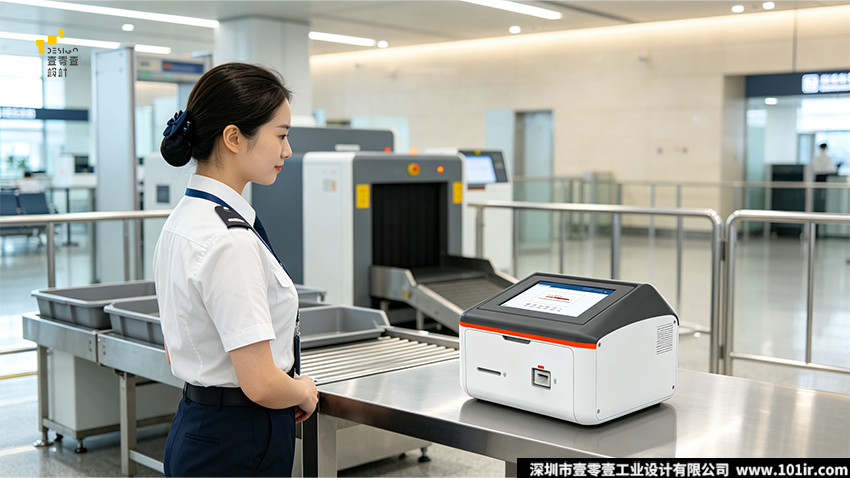

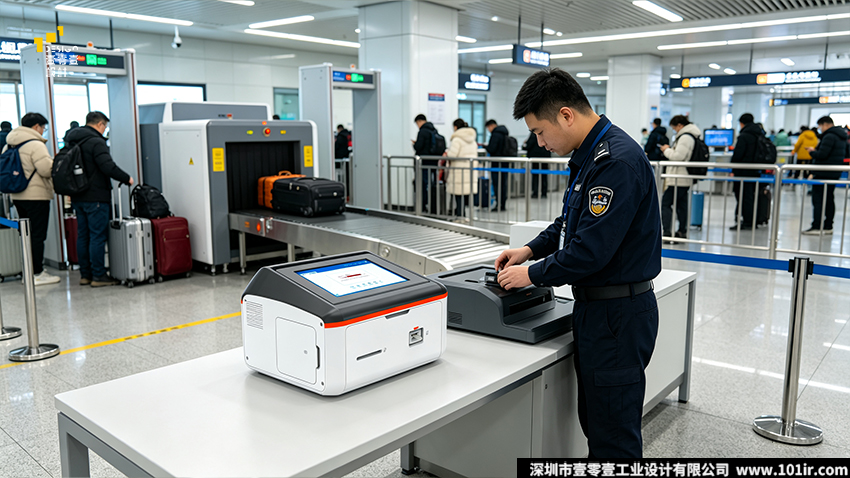

便携式危险品探测仪采用经典的三段式垂直布局逻辑：上部为触控操作区，集成显示与交互功能；中部为功能操作区，布置采样口与打印口；下部为设备主体舱体，容纳核心检测模块与电气系统。三层结构通过一条醒目的橙色装饰带横向分割，既强化了产品的水平延伸感，又清晰界定了功能分区，使用者可快速识别各操作区域。

5.2造型逻辑：方圆之间的平衡美学

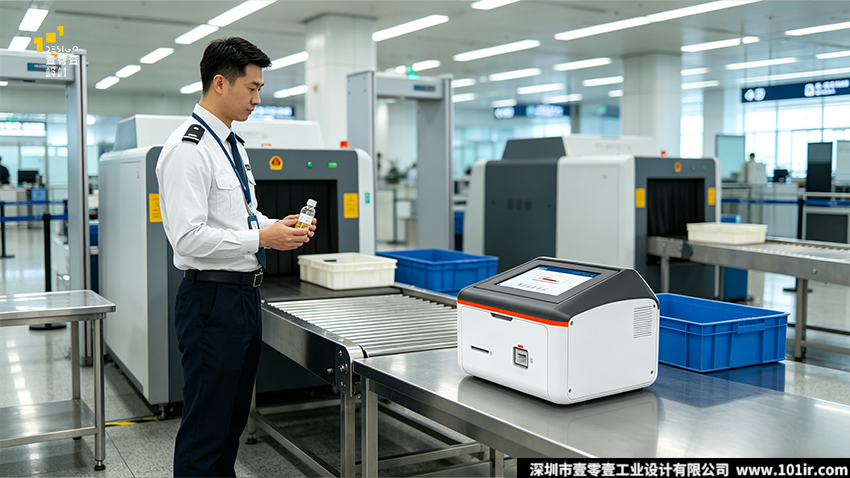

在整体造型上，设计团队摒弃了传统工业设备的生硬直角，也没有过度追求消费电子的圆润柔和，而是采用“方中带圆、刚柔并济”的造型语言。便携式危险品探测仪主体采用大面平整的几何形态，传递专业稳定的视觉感受；所有边角均做适度圆角过渡，避免尖锐棱角带来的安全隐患与视觉压迫感；顶部屏幕区域采用斜面切割处理，形成富有层次感的光影变化，打破方正造型的沉闷感。

5.3细节设计：微处见真章的人文关怀

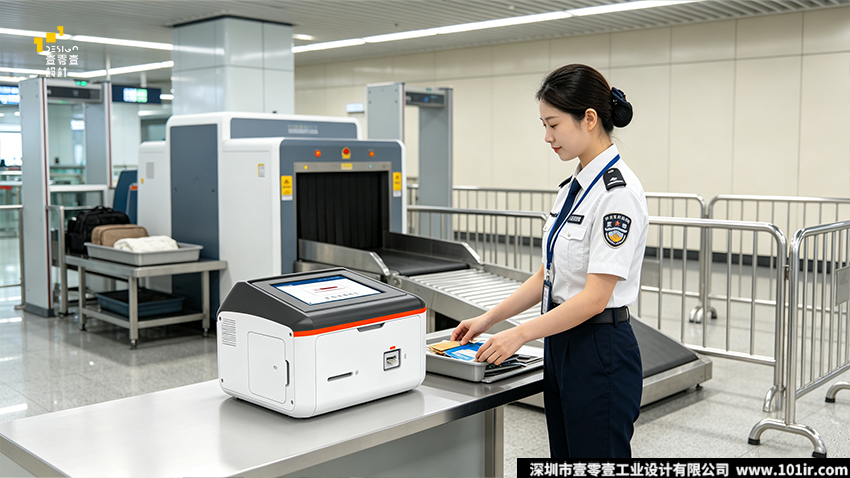

设计的温度体现在每一处细节之中。采样口采用内凹式导向设计，试纸插入时有清晰的到位反馈，避免盲插不到位导致的检测失败；打印出纸口做斜切导纸处理，打印出的报告自然翘起，便于拿取；机身侧面的散热孔采用长短错落的矩阵式排列，既保证了通风面积，又形成富有韵律的视觉肌理；底部防滑脚垫采用高阻尼橡胶材质，确保便携式危险品探测仪放置稳固，同时缓冲搬运过程中的震动。

六、设计风格：现代简约的专业级便携式危险品探测仪工业美学

这款便携式危险品探测仪的设计风格定位于“现代简约·专业科技”，在审美表达上克制而精准，不做多余的装饰性设计，所有造型元素均服务于功能与体验。

6.1一体化的视觉整合

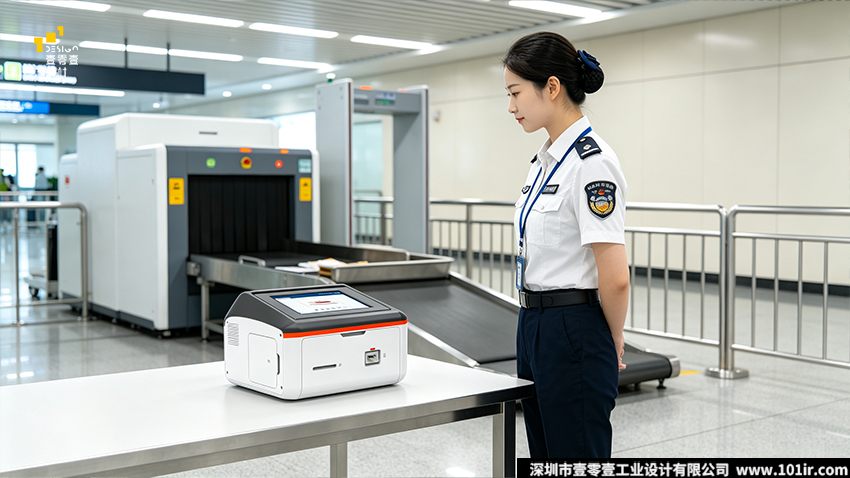

设计团队将屏幕边框与机身顶部结构融为一体，采用同色同质的深灰色材质，消除了屏幕与机身的拼接感，形成完整的视觉顶面。正面功能面板采用嵌入式设计，采样口、打印口与机身面板齐平，没有突兀的凸起部件，整体视觉干净整洁，符合专业便携式危险品探测仪的严谨气质。

6.2动态的斜面语言

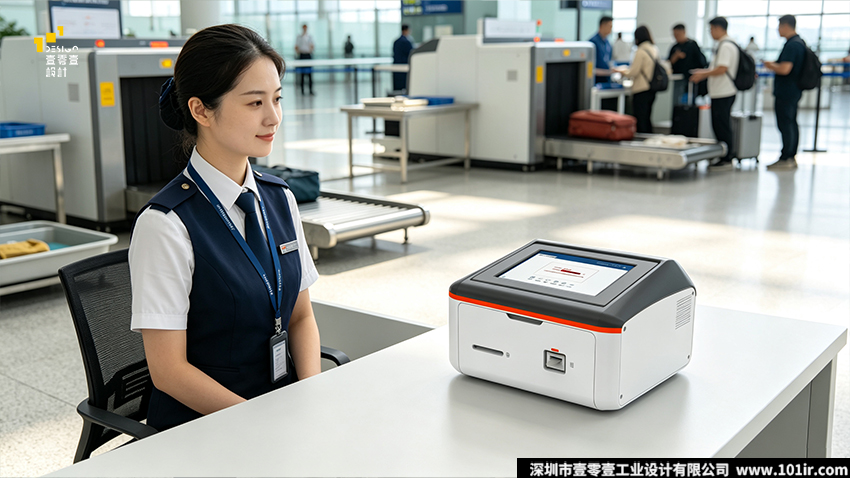

便携式危险品探测仪顶部采用前低后高的斜面处理，不仅契合触控操作的视线角度，更在视觉上形成向前的动势，赋予静态的设备以灵动的气质。机身侧面同样采用微弧面过渡，从正面到侧面自然衔接，光影变化丰富柔和，避免了直棱直角带来的生硬感。

6.3克制的装饰元素

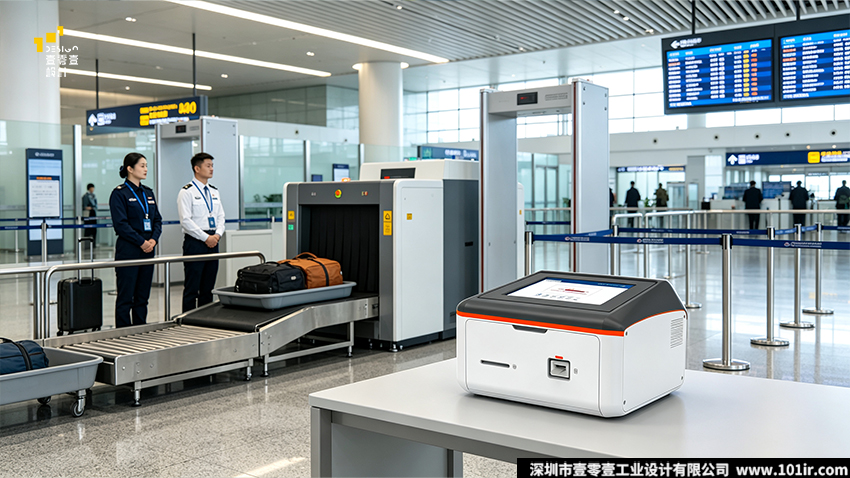

在装饰元素的运用上，设计团队遵循“少即是多”的原则。整机仅用一条贯穿前后的橙色饰带作为视觉焦点，既强化了产品的识别性，又起到功能分区的视觉引导作用。除此之外，机身没有多余的装饰线条与图案，将视觉重心完全回归到便携式危险品探测仪本身的形态之美，塑造出低调而高级的专业形象。

七、材质工艺：性能与质感并重的便携式危险品探测仪材料方案

专业安检设备对材质的强度、耐候性、阻燃性与电磁屏蔽性均有严苛要求，壹零壹设计团队经过多轮材料选型与工艺验证，确立了科学的便携式危险品探测仪材质工艺方案。

7.1外壳材质：高强度工程塑料为主的复合方案

机身主体外壳采用阻燃级ABS+PC合金工程塑料，通过大型精密注塑模具一次成型。该材料兼具ABS的高抗冲击性与PC的高强度与耐温性，阻燃等级达到V-0级，完全满足公共安全设备的防火要求，同时具备优秀的耐化学腐蚀性能，可抵御日常消毒试剂的侵蚀。

便携式危险品探测仪顶部屏幕区域采用玻纤增强尼龙材质，该材质刚性高、蠕变小，能够为触控屏提供稳定的支撑结构，同时具备良好的耐热性，可承受屏幕长时间工作产生的热量。

7.2内部结构：钣金与压铸结合的支撑体系

内部承载框架采用镀锌钢板钣金折弯+铝合金压铸的复合结构。核心检测模块安装座采用高精度铝合金压铸成型，保证安装平面的平面度与结构强度，确保离子迁移管的精密定位；电气仓隔板采用镀锌钢板钣金结构，兼具电磁屏蔽与结构支撑双重作用。

针对检测模块的高温特性，设计团队专门选用聚四氟乙烯隔热材料制作隔热衬垫，其导热系数低于0.3W/(m·K)，可有效阻隔检测腔向周边部件的热传递，保障电子元器件的工作环境温度稳定。

7.3表面处理工艺：细腻质感与实用功能的统一

塑料外壳表面采用哑光细皮纹处理，纹理细腻均匀，触感舒适，不易留下指纹与划痕，长期使用仍能保持良好的外观状态。深灰色区域采用更高粗糙度的纹理设计，进一步强化耐脏耐磨性能；白色主体区域采用偏暖调的哑光白，避免纯白带来的冰冷感与易脏问题。

金属结构件全部做防锈防腐处理，钣金件采用静电喷塑工艺，铝件采用阳极氧化处理，确保便携式危险品探测仪在潮湿、多盐雾等恶劣环境下的长期使用寿命。

八、配色选择：基于功能与心理的便携式危险品探测仪色彩体系

色彩设计是产品视觉识别的核心要素，壹零壹设计团队结合便携式危险品探测仪属性、使用场景与用户心理，构建了“白+深灰+警示橙”的三色配色体系。

8.1主色调：纯净白——专业洁净的视觉基底

便携式危险品探测仪主体采用大面积纯净白色，传递出干净、精准、可靠的视觉感受，契合检测设备的专业属性。白色在公共安检场景中具有天然的亲和力，不会像纯黑色设备那样给受检人员带来压迫感与紧张情绪，有助于缓和安检现场的氛围。同时，白色机身也便于及时发现污渍与破损，利于设备的日常清洁维护。

8.2辅助色：深空灰——沉稳科技的功能区域

设备顶部操作区与结构承重区采用深灰色，与白色主体形成清晰的视觉层次。深灰色具有耐脏、沉稳、科技感强的特点，用于屏幕边框、顶部面板等高频接触区域，能够有效隐藏使用痕迹，保持设备外观整洁。白灰配色也是国际专业仪器的经典配色方案，符合行业用户对便携式危险品探测仪的审美认知。

8.3点缀色：警示橙——高效识别的功能引导

橙色饰带是整机的视觉点睛之笔。作为高可见度的警示色，橙色能够在第一时间吸引操作者注意力，自然引导视线聚焦于中部功能操作区，起到无形的操作指引作用。同时，橙色充满活力与安全感，打破了白灰配色的平淡感，赋予产品鲜明的品牌识别特征，使这款便携式危险品探测仪在众多同类设备中脱颖而出。

此外，设计团队还同步推出了全黑专业版本，采用一体化深灰黑色调，适配军事、刑侦等对隐蔽性有特殊要求的使用场景，满足不同客户的多元化需求。

九、设计总结：工业设计赋能便携式危险品探测仪产业价值升级

回顾这款便携式危险品探测仪的完整设计历程，壹零壹工业设计团队始终坚持“以用户为中心、以技术为根基、以美学为表达”的设计理念，不仅完成了一款产品的外观与结构设计，更实现了对传统专业安检设备使用体验的全面升级。

• 从行业价值来看，这款便携式危险品探测仪成功打破了“国产安检设备外观粗糙、体验不佳”的刻板印象，证明了国产工业设计完全有能力打造对标国际一线品牌的专业设备产品。其模块化结构设计、分区散热方案与人机交互优化，为同类型便携式危险品探测仪的设计开发提供了可借鉴的思路与范式。
• 从商业价值来看，差异化的外观设计与优秀的使用体验成为客户产品的核心竞争力之一，助力客户在政府采购与市场竞标中脱颖而出。产品上市后，凭借精准的检测性能与出色的工业设计，获得了民航、公安、海关等多个领域客户的认可，市场表现远超预期。
• 从社会价值来看，一款操作友好、性能可靠的痕量检测设备，不仅能够提升安检工作的效率与准确性，更能降低安检人员的工作强度，改善受检人员的通行体验。设计让冰冷的安全技术变得更有温度，让公共安全防线在守护平安的同时，也传递出人文关怀。

十、便携式危险品探测仪设计过程常见问题

Q1：便携式危险品探测仪设计中最大的结构难点是什么？

A：本项目最大的结构难点是隔热与散热的平衡设计。离子迁移谱检测腔需要持续维持高温工作环境，而主控电路板、触控屏等电子器件又需要低温稳定运行，二者同处一个紧凑机身内极易产生热干扰。我们最终采用物理隔热舱+分区独立风道的方案，通过聚四氟乙烯隔热材料隔绝检测腔热量，同时设计双路独立散热风道分别排出检测腔余温与电气仓热量，实现了温控目标。



Q2：如何平衡便携式危险品探测仪的检测性能与体积重量？

A：我们通过三个维度实现平衡：一是采用高度集成化的内部布局，将电源模块、检测模块、打印模块进行堆叠式分层排布，压缩无效空间；二是采用工程塑料外壳替代传统钣金外壳，在保证结构强度的前提下降低整机重量；三是优化内部走线与接口布局，减少冗余结构，最终在保留全功能配置的同时，将机身体积控制在台式桌面可放置的尺寸范围内。



Q3：安防类检测设备的配色设计需要遵循哪些原则？

A：安防检测设备配色需兼顾专业性、功能性、心理适配性三大原则。一是主色调需选择低饱和度、高信任感的色彩，传递专业可靠的感受；二是关键操作区域需用高识别度色彩做视觉引导，提升操作效率；三是需考虑使用场景的心理感受，避免过于冰冷、压迫的色彩，缓和安检场景的紧张氛围。本项目的白+灰+橙配色正是基于这三大原则确定。



Q4：离子迁移谱便携式危险品探测仪的人机工学设计核心是什么？

A：核心是适配站姿操作的高频使用场景，重点优化三个维度：一是屏幕倾角与高度，匹配站姿操作的自然视线角度，减少颈椎俯仰幅度；二是采样口高度，设置在人体腰部至胸部的舒适操作区间，避免频繁弯腰抬手；三是操作动线优化，将采样、查看结果、取报告的操作控制在最小手部移动范围内，降低长时间作业的疲劳度。



Q5：便携式危险品探测仪外壳为什么选择ABS+PC合金材料？

A：选择ABS+PC合金主要基于四点需求：一是阻燃要求，安防设备需达到V-0级阻燃标准，PC材料可提供优秀的阻燃性能；二是抗冲击性能，ABS材料提升外壳韧性，避免搬运磕碰开裂；三是耐化学腐蚀，可抵御日常消毒酒精、清洁试剂的侵蚀；四是成型精度高，可实现复杂曲面与精细结构的注塑成型，满足外观设计的精度要求。



结语

公共安全是社会稳定发展的基石，而专业安防装备则是守护安全的重要屏障。壹零壹工业设计始终相信，优秀的工业设计不应止步于外观的美化，更应深入产品的技术内核与使用场景，通过系统性的设计创新，让先进技术真正服务于人。

这款便携式危险品探测仪既是壹零壹设计在安防装备领域的一次成功实践，也是一个全新的起点。未来，团队将持续深耕公共安全装备设计领域，不断探索技术与设计的融合边界，以专业的工业设计能力助力中国安防装备产业向高端化、品牌化升级，为构建更安全、更美好的社会贡献设计力量。
