手持汽车诊断仪外观与结构设计全案：工业三防+人体工学的汽修设备设计方案  |  FROM ZERO TO ONE

一、手持汽车诊断仪行业设计背景：新能源浪潮下的后市场设备升级刚需

全球汽车产业正处于燃油车向新能源汽车转型的关键节点，车辆电控系统复杂度呈指数级上升，手持汽车诊断仪作为汽车后市场的核心检测设备，面临着功能与形态的双重升级压力。《2026中国汽车故障电脑诊断仪数据监测研究报告》显示，截至2025年底，中国汽车专用诊断仪市场规模已达89.7亿元，五年复合增长率维持在16.3%，其中手持汽车诊断仪凭借灵活便携的特性，占据55%以上的市场出货量份额。

在终端应用场景中，手持汽车诊断仪的使用环境远比消费电子严苛：维修车间地面油污湿滑、设备频繁从工作台高度跌落、技师佩戴丁腈手套操作、冬夏温差跨度大、数据线缆反复插拔拉扯。海外工业设备行业研究数据显示，跌落冲击与接口疲劳损坏是手持汽车诊断仪现场返修的两大首要原因，占比分别达42%和28%。与此同时，移动维修、上门救援等新服务形态崛起，对汽修诊断设备的便携性、续航能力、现场打印功能提出了更高要求。

当前市面多数手持汽车诊断仪存在三大普遍短板：一是防护设计流于表面，仅做边角简单圆角处理，跌落时内部主板直接承受冲击力；二是人机考量缺失，机身偏重、握持区域无防滑设计，长时间单手持握易产生疲劳；三是功能集成度不足，现场出具诊断报告需额外搭配打印设备，作业效率低下。正是基于对行业趋势与用户痛点的深度洞察，壹零壹工业设计团队启动了这款全新手持汽车诊断仪的全流程研发设计。

二、手持汽车诊断仪核心设计目标：打造工业级可靠移动诊断终端

项目启动之初，壹零壹工业设计团队便确立了三大核心设计目标，贯穿手持汽车诊断仪的外观设计与结构设计全流程。

第一，构建工业级耐用防护体系。以IP54防尘防水为基础防护标准，重点强化抗跌落性能，实现1.2米高度自由跌落至水泥地面无功能性损坏，远超行业常规的0.8米标准。内部采用悬浮式减震架构，将主板、屏幕等精密元器件与外壳物理隔离，最大程度消解冲击能量。

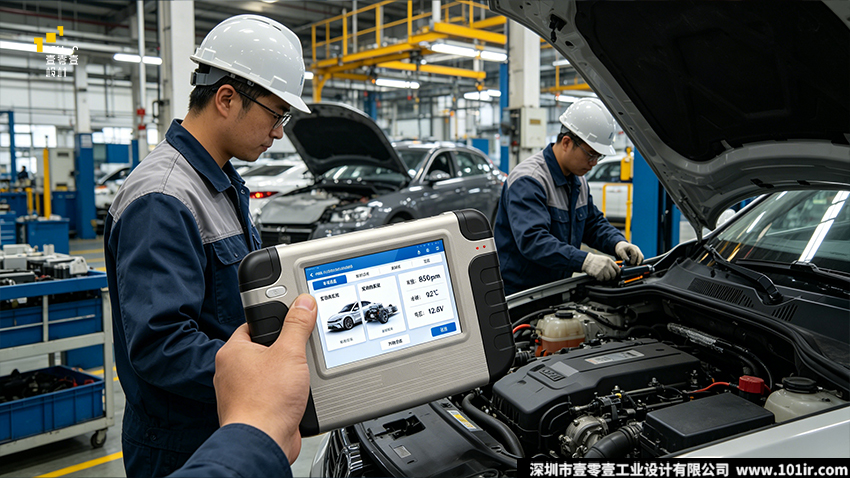

第二，打造极致人体工学握持体验。针对亚洲人手型数据优化机身尺寸与握持弧度，整机厚度控制在37mm，重量控制在850g以内，确保技师单手持握操作30分钟无明显疲劳感。按键与接口布局适配左右手操作习惯，触控屏幕优化戴手套操作灵敏度。

第三，实现全场景功能集成。在有限机身空间内集成热敏打印模块，支持现场即时输出诊断报告；预留VGA、以太网、USB等多类型接口，兼容新旧车型诊断协议；配备可折叠支架，兼顾手持与桌面工位两种使用模式，覆盖从上门救援到车间工位的全场景需求。

三、手持汽车诊断仪场景痛点解决方案：直击汽修作业六大核心问题

1.解决跌落易损问题，降低设备运维成本

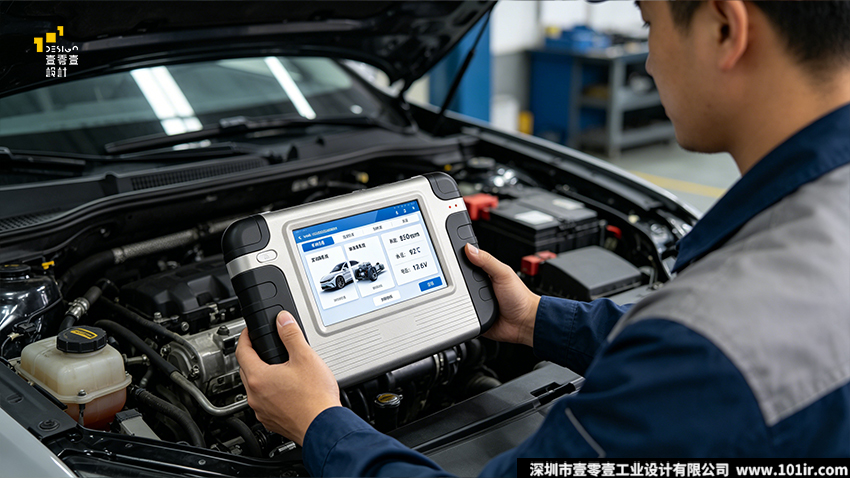

针对维修车间高频跌落的工况，这款手持汽车诊断仪采用四角全包覆式防撞结构，配合内部缓冲框架，将跌落冲击力分散至防护结构而非核心元器件。经实测，该设计可使设备返修率降低60%以上，大幅减少客户的设备维护与更换成本。

2.解决握持打滑疲劳，提升汽修作业效率

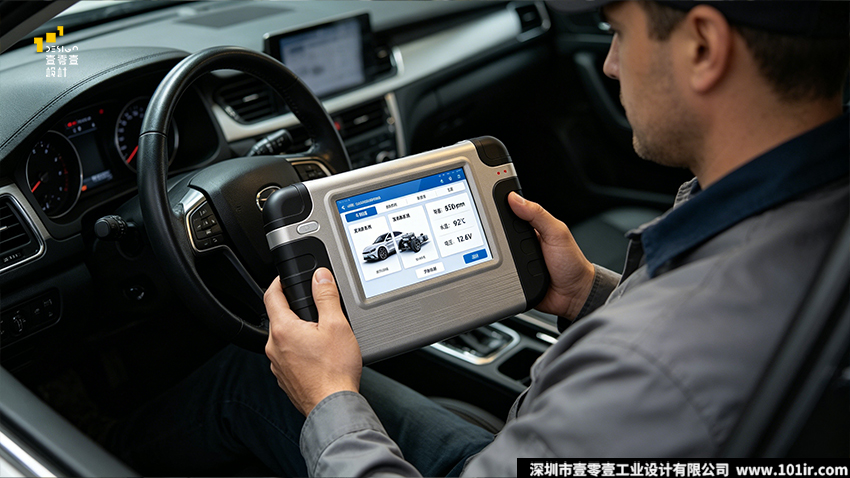

机身两侧设计符合人体工学的内凹握持区，搭配横向防滑纹理，佩戴油污手套操作也能稳固持握。机身重心向握持区域偏移，单手持握时手腕受力更均衡，有效降低长时间作业的疲劳感，技师日均诊断车辆数可提升约15%。

3.解决现场打印难题，闭环汽修服务流程

内置热敏打印模块是本款手持汽车诊断仪的核心差异化设计，技师完成车辆诊断后可一键打印故障清单与维修建议，无需往返工位电脑操作，既提升了维修服务的专业感，也实现了“诊断-出单-维修”的现场闭环。

4.解决接口耐用性差，延长设备使用寿命

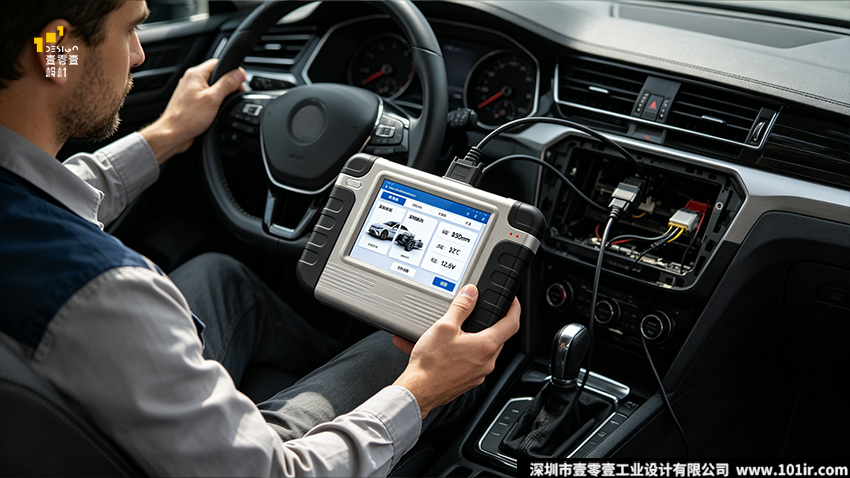

针对OBD数据线缆频繁插拔拉扯的问题，设备接口部位采用内嵌式金属强化衬套，接口周边壳体做局部加厚处理，接口插拔寿命提升至10000次以上，解决了行业普遍存在的接口松脱、焊盘脱落等长期失效问题。

5.解决场景适配单一，覆盖多元汽修工况

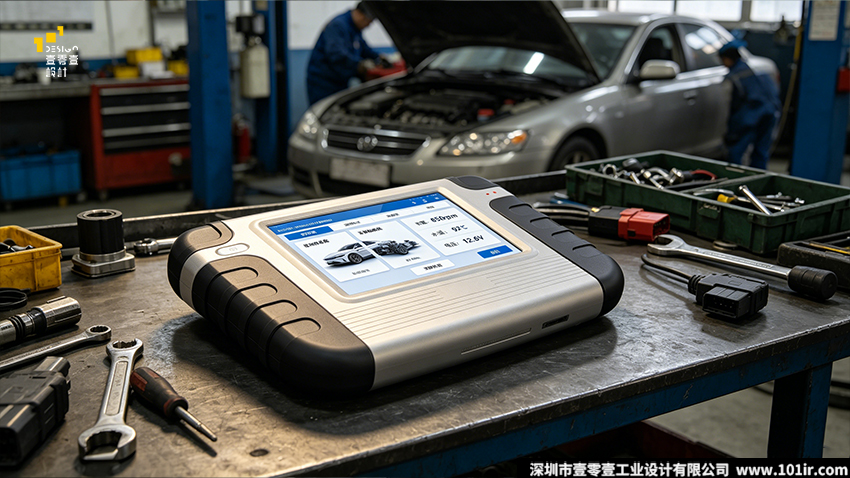

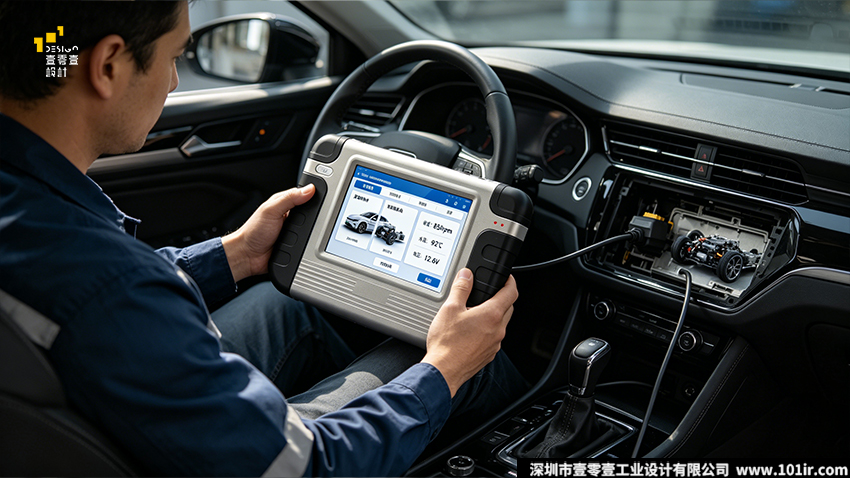

这款手持汽车诊断仪配备隐藏式支撑支架，可在桌面工位斜立放置，解放双手进行深度检测；机身顶部预留标准接口扩展位，可连接专用诊断接头与示波器模块；背部预留壁挂与工装固定孔位，适配固定工位的长期使用需求。

6.解决操作交互不便，优化戴手套操作体验

机身左侧保留实体电源按键，盲操作即可快速开关机；屏幕采用高灵敏度电容触控方案，针对丁腈手套操作做专门算法优化，无需摘下手套即可流畅点选菜单，贴合维修车间的真实操作习惯。

四、手持汽车诊断仪功能配置：覆盖燃油+新能源的全系统诊断能力

这款手持汽车诊断仪在硬件形态与功能配置上，实现了专业诊断能力与便携形态的高度统一，是面向新一代汽修场景的全能型诊断终端。

核心诊断功能覆盖燃油车与新能源汽车两大体系：燃油车方面，支持发动机、变速箱、底盘、车身四大系统的全故障码读取与清除，可实时监测转速、水温、电压、进气压力等数十项动态数据流，支持波形分析与动作测试；新能源汽车方面，兼容BMS电池管理系统、电机控制器、VCU整车控制器的深度诊断，可读取单体电压、电池温度、绝缘电阻等关键参数，满足国六B与新能源高压系统诊断的法规要求。

交互与扩展层面，设备搭载高清触控显示屏，UI界面采用分区模块化布局，车辆信息、故障诊断、数据流三大功能入口一目了然，技师可快速切换操作。机身顶部集成VGA接口、以太网口与USB接口，既可以连接外接显示器做教学演示，也可通过有线网络实现云端数据同步与远程诊断，契合汽修诊断设备向云端化、智能化演进的行业趋势。

实用辅助功能同样考虑周全：内置大容量锂电池，支持全天8小时连续作业；双LED状态指示灯，可直观反馈设备运行与充电状态；背部铭牌区域做防尘密封设计，设备信息与参数标识清晰持久；整机尺寸为320×243.5×37mm，可轻松放入维修工具包，便于外出救援与移动作业。

五、手持汽车诊断仪设计思路：人体工学与结构力学的双重优化

1.整体形态：以功能为导向的布局逻辑

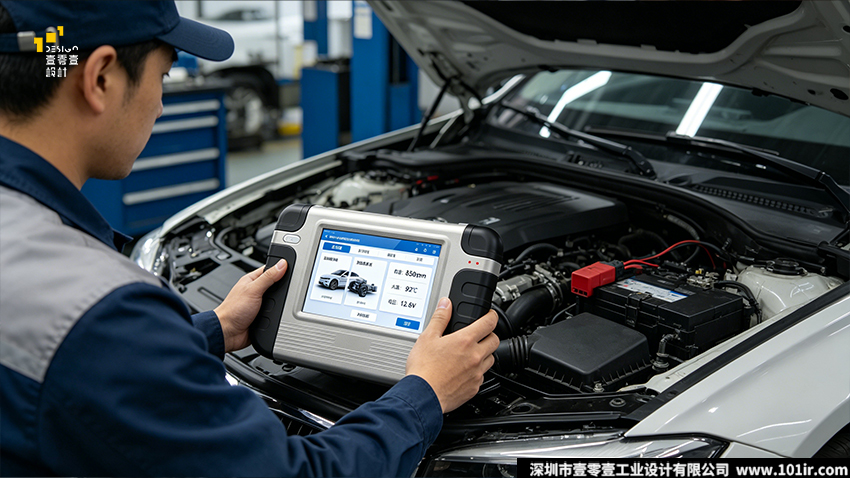

这款手持汽车诊断仪采用横向宽屏的平板式布局，视觉重心居中稳定。设计团队摒弃了冗余的装饰性线条，所有曲面与棱线均服务于功能与握持：顶部接口区域做内收处理，避免线缆凸起刮蹭；底部出纸口做斜切导向，打印纸输出更顺畅；机身正面屏幕四周做微凸边框，屏幕朝下放置时可保护面板不被直接磨损。

2.握持设计：基于手型数据的精细化打磨

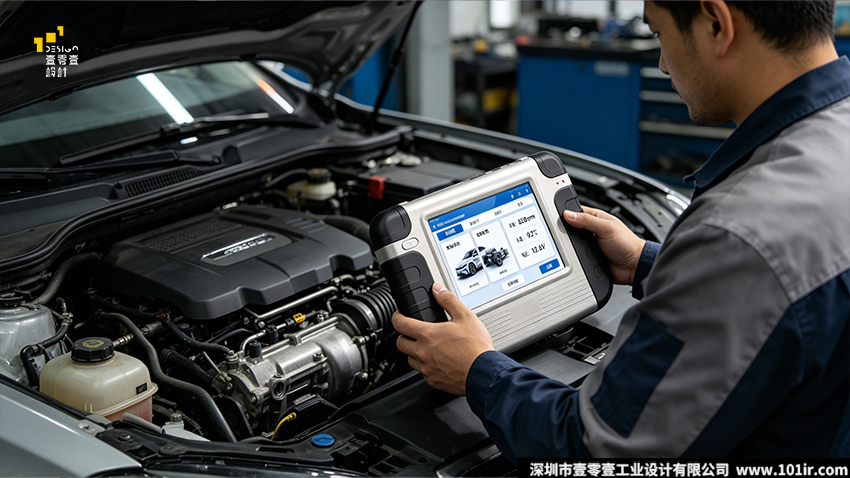

两侧握持区域依据国人手掌尺寸做内凹弧面处理，握持宽度优化至78mm，贴合手掌自然弯曲弧度。表面设计六道横向防滑凹槽，既增加握持摩擦力，又能引导手指自然放置到位。四角防护角做圆润过渡，半径达到25mm，跌落时可通过形变吸收能量，同时避免尖锐棱角磕碰车身漆面。

3.内部架构：悬浮减震的结构力学设计

结构设计上采用“外框防护+中框缓冲+内芯悬浮”的三级减震体系，是工业三防手持终端的成熟可靠方案。外层防护角为独立软胶部件，直接承受跌落冲击；中层PC材质中框设置多道缓冲筋位，分散冲击力道；内层主板通过橡胶减震柱与壳体柔性连接，屏幕四周贴附泡棉缓冲圈，最大限度隔绝震动传导。

4.接口布局：兼顾易用性与防护性

常用接口集中布置在机身顶部，技师站立操作时插拔线缆视角最佳。接口之间保留充足间距，避免大尺寸接头互相干涉。每个接口内侧均设计防水胶圈与防尘挡片，兼顾接口扩展性与防护等级要求。机身底部隐藏式出纸口，平时与机身齐平，既保持外观整体性，又防止灰尘异物进入打印模块。

六、手持汽车诊断仪设计风格：专业工业风的工具美学表达

这款手持汽车诊断仪的设计风格定位于“专业工业风”，核心是让产品外观传递出可靠、精准、高效的专业工具属性，而非消费电子的时尚感，符合汽修诊断设备的行业定位与使用场景调性。

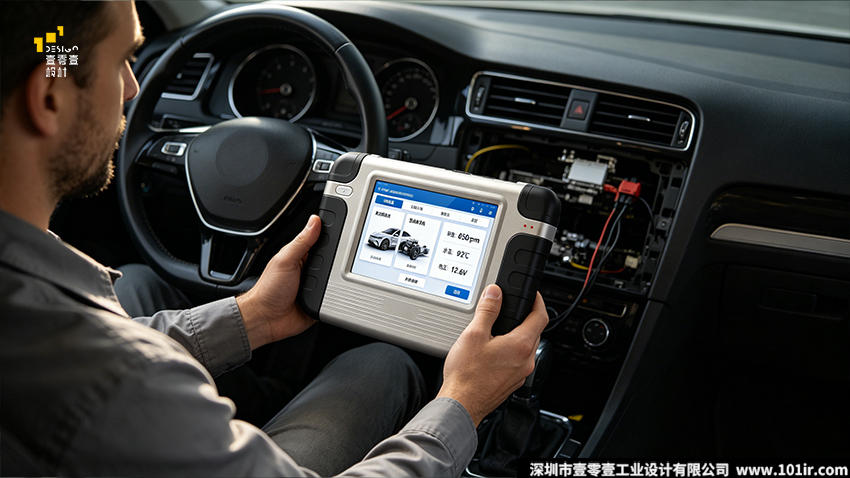

整体造型以直线条为基础，辅以大圆角过渡，呈现出稳重扎实的视觉感受。正面采用屏幕视觉最大化设计，窄边框配合深色面板，强化科技感与专业感；背面以横向肌理线条为主视觉，既增加壳体结构强度，又丰富了光影层次，同时避免指纹与划痕的明显残留。

设计语言上强调“功能即美学”：四角的黑色防护角既是核心防护部件，也形成了鲜明的视觉识别特征；两侧的防滑凹槽既是人机结构，也构成了富有韵律的侧面线条；顶部的接口阵列排布整齐，呈现出工业产品特有的秩序感与精密感。没有多余的装饰件，没有浮夸的造型，每一处形态都有其功能逻辑，这正是专业工具产品应有的设计克制。

七、手持汽车诊断仪材质与工艺：多重工艺筑牢设备耐用性

1.主体材质：高强度PC/ABS合金

机身主体壳体采用PC/ABS合金材料，兼具PC的高抗冲击性与ABS的良好成型性，拉伸强度可达55MPa以上，能够承受日常使用中的挤压与磕碰。材料中添加耐候改性剂，可适应-20℃至60℃的宽温工作环境，避免北方冬季低温脆裂与南方夏季高温变形的问题，是手持工业设备的主流壳体材料。

2.防护材质：高性能TPE软胶包胶

四角防护角与两侧握持区采用TPE热塑性弹性体，通过二次注塑工艺与主体壳体牢固结合，邵氏硬度控制在65A，兼顾缓冲性能与握持触感。该材料具备优异的耐磨、耐油、抗老化特性，与PC/ABS基材的界面粘合强度高，长期使用不会出现分层脱落现象，是三防手持终端的主流防护材料方案。

3.成型工艺：双色注塑+精密装配

主体壳体采用精密注塑成型，表面做晒纹处理，纹理细腻且抗刮耐磨。防护软胶部分采用二次包胶注塑，通过精准的模具分型与温度控制，实现软硬胶的无缝结合，既保证防水密封性，又提升了外观一体性。整机装配采用隐藏式螺丝设计，背部螺丝孔加装硅胶塞，兼顾防护性能与外观整洁度。

4.表面处理：细腻质感与实用性能兼得

主体壳体表面采用哑光细晒纹工艺，光泽度控制在15°以内，有效减少车间灯光反射造成的屏幕眩光干扰。防护软胶表面做微磨砂处理，触感温润不粘手，沾染油污后易于擦拭清洁。按键与指示灯区域采用激光雕刻工艺，标识清晰耐磨，长期使用不会掉色脱落。

八、手持汽车诊断仪配色方案：专业属性与视觉识别的统一

这款手持汽车诊断仪主色调采用钛金灰搭配哑光黑，是工业检测设备的经典配色方案，既显专业稳重，又耐脏易打理，适配汽修车间的复杂使用环境。

钛金灰作为机身主体色，介于银色与深灰之间，比纯黑色更显精致，比银白色更耐脏耐看，在维修车间复杂环境中能长久保持视觉整洁度。黑色TPE防护角与握持区形成强烈的色彩分区，一方面直观提示握持位置与防护区域，另一方面软胶脏污后视觉不明显，更符合工具产品的使用特性。

细节点缀上，按键采用同色系浅灰色，与主体协调统一；状态指示灯采用高辨识度红色，设备运行状态一目了然；背部铭牌区域做深色底色处理，白色参数文字清晰易读。整体配色方案没有多余的亮色点缀，完全服务于专业工具的产品定位，在视觉上传递出可靠、精准、值得信赖的产品气质。

九、手持汽车诊断仪设计常见问题解答

1.手持汽车诊断仪为什么普遍采用四角包胶设计？

手持汽车诊断仪的使用场景多为维修车间，跌落是设备损坏的最主要原因。四角包胶设计利用TPE软胶的高弹性特性，在跌落时优先接触地面，通过形变吸收大部分冲击能量，保护内部主板、屏幕等精密元器件。同时四角也是握持与磕碰的高频区域，包胶还能提升握持防滑性，避免硬壳磕碰车身造成漆面损伤。



2.工业级手持汽车诊断仪的三防等级通常是什么标准？

面向汽修场景的手持汽车诊断仪，主流防护标准为IP54防尘防水。其中5级防尘可阻挡大部分车间粉尘进入设备内部，4级防水可抵御日常泼溅与水雾，适配车间清洗、雨天户外救援等场景。更高等级的IP65多应用于户外极端工况设备，会显著增加机身厚度与成本，不符合汽修诊断设备的便携性需求。



3.手持汽车诊断仪内置热敏打印有哪些设计难点？

内置打印的核心难点在于空间与散热的平衡。手持汽车诊断仪机身空间有限，需要在容纳主板、电池、屏幕的基础上塞入打印机芯与纸仓，同时要解决打印头的散热问题，避免连续打印导致内部温度过高影响元器件寿命。此外还需要优化出纸口结构，保障打印纸输出顺畅，同时防止油污、灰尘进入设备内部。



4.汽修场景下，手持诊断仪如何优化戴手套操作体验？

汽修技师作业时普遍佩戴丁腈手套，普通电容屏会出现触控失灵、误触等问题。优化方向主要分为两点：一是硬件层面采用高灵敏度触控屏，提升触控感应阈值；二是软件层面优化触控算法，放大触点识别范围，过滤无效误触。同时保留高频实体按键，满足盲操作需求，进一步降低手套操作的门槛。



5.新能源汽车诊断仪与传统燃油车诊断仪的设计有什么差异？

功能层面，新能源汽车诊断仪需要新增三电系统（电池、电机、电控）的诊断协议，对设备算力与接口带宽要求更高；结构层面，新能源诊断场景涉及高压检测，对设备绝缘性能、接口防护等级要求更严格；外观层面，新能源诊断设备普遍更偏向科技感设计，适配新能源维修门店的品牌调性，但核心的三防与人体工学设计逻辑保持一致。



6.手持汽车诊断仪的结构设计如何提升抗跌落性能？

主流的抗跌落结构设计采用三级缓冲体系：第一级是外部软胶防护角，直接吸收首次冲击；第二级是壳体中框的缓冲筋位，分散冲击力道；第三级是内部元器件的悬浮安装，通过橡胶减震柱将主板与壳体隔离，避免冲击力直接传导至精密元器件。同时屏幕四周增加泡棉缓冲，电池采用独立固定支架，进一步降低跌落损坏概率。

十、设计总结：一款为汽修工况而生的专业手持汽车诊断仪

回顾这款手持汽车诊断仪的设计全过程，壹零壹工业设计团队始终坚持“从场景中来，到用户中去”的设计理念。团队没有盲目堆砌炫酷的造型概念，而是深入维修一线，倾听一线技师的真实诉求，将每一个工况痛点转化为具体的设计解决方案。

从三级减震的结构架构到符合人体工学的握持形态，从集成打印的功能创新到TPE包胶的工艺落地，从专业克制的设计风格到务实耐用的配色方案，这款手持汽车诊断仪的每一处细节，都指向“提升维修效率、降低使用成本、强化设备可靠”三个核心价值。它不只是一台汽车故障诊断工具，更是汽车后市场服务升级浪潮中，工业设计赋能产业升级的典型实践。

随着智能网联汽车与新能源技术的持续发展，手持汽车诊断仪还将不断迭代演进。壹零壹工业设计将持续深耕汽车后市场装备领域，以专业的设计能力与对行业的深度理解，打造更多兼具技术含量与人文温度的优质汽修诊断设备，助力中国汽车后市场向更专业、更高效的方向迈进。
