颈椎牵引康复设备外观与结构设计全解析-壹零壹工业设计 | FROM ZERO TO ONE

来　　源：壹零壹工业设计
发表于：2026-06-12
作　　者：壹零壹工业设计
人　　气：9

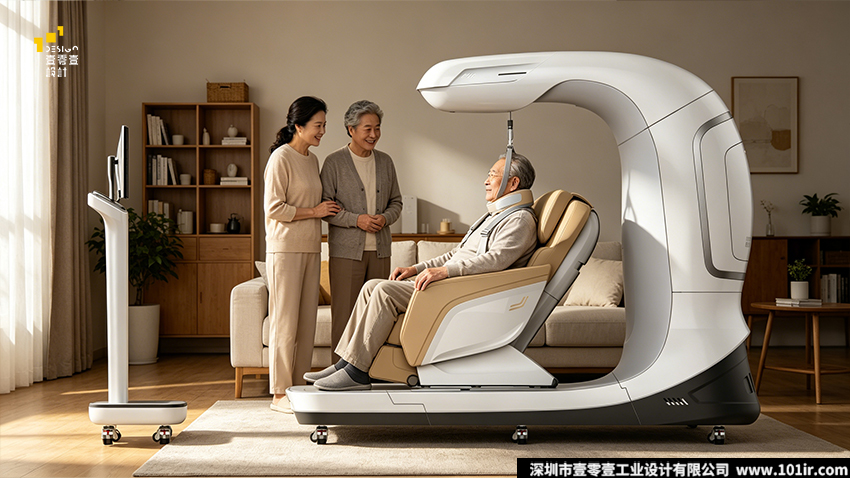

颈椎牵引康复设备设计

一、颈椎牵引康复设备行业设计背景与千亿市场痛点分析

在快节奏的现代社会，颈椎病已成为全球性的公共健康问题。据《中国颈椎病防治指南（2023版）》权威数据显示，我国颈椎病患病率高达17.3%，其中20-40岁的青壮年患者占比超过60%，且发病年龄呈逐年年轻化趋势。颈椎牵引作为颈椎病非手术治疗的核心手段，其临床有效率可达80%以上，但长期以来，传统颈椎牵引康复设备却一直面临着“专业有余，体验不足”的行业困境。

随着人们健康意识的提升和康复医疗产业的快速发展，我国颈椎牵引康复设备市场规模已从2018年的32.6亿元增长至2025年的预计127.8亿元，年复合增长率超过21%。然而，在市场高速增长的背后，国内外已上市的传统颈椎牵引设备普遍存在以下五大核心痛点：

1.外观冰冷生硬，加剧患者心理焦虑

绝大多数产品仍采用“金属框架+裸露机械结构”的工业设计语言，线条硬朗，色彩单调，充满了冰冷的医疗感，容易让患者产生恐惧和抵触情绪，严重影响康复依从性。

2.患者体验极差，康复过程痛苦

传统设备多采用硬质座椅，缺乏人体工学支撑，长时间牵引容易导致腰酸背痛；牵引角度和力度调节粗糙，无法精准适配不同患者的颈椎曲度；操作过程繁琐，需要医护人员全程辅助，患者自主性差。

3.空间利用率低，移动不便

传统设备多为分体式设计，占地面积大，且底部无移动装置，难以在医院不同科室之间转运，也无法满足社区诊所和家庭康复的需求。

4.安全性不足，存在医疗风险

部分产品缺乏完善的安全防护系统，牵引过程中容易出现意外；机械结构外露，不仅容易积灰难清洁，还存在夹伤患者的安全隐患。

5.同质化严重，缺乏品牌辨识度

市场上的颈椎牵引康复设备设计千篇一律，企业难以通过产品外观形成差异化竞争优势，品牌形象模糊。

颈椎牵引康复设备设计

二、新一代颈椎牵引康复设备核心设计目标

基于对颈椎牵引康复设备行业痛点的深入调研和对用户需求的精准洞察，壹零壹工业设计团队深度调研，为这款新一代智能颈椎牵引康复设备确立了四大核心设计目标：

医疗专业性与人文关怀的深度融合：在严格遵循康复医学原理的基础上，将“以患者为中心”的设计理念贯穿始终，打造舒适、放松、有温度的康复环境。
智能化与便捷化的统一：引入智能控制系统，实现牵引参数的精准调节和实时监测，同时简化操作流程，让医护人员和患者都能轻松上手。
空间效率与移动性的兼顾：采用一体化紧凑设计，最大化空间利用率，同时配备移动装置，满足医院、康复中心、社区诊所等不同场景的使用需求。
美学性与功能性的平衡：打破传统医疗设备的刻板印象，用现代设计语言塑造产品形象，提升产品的品牌价值和市场竞争力。

颈椎牵引康复设备设计

三、颈椎牵引康复设备行业痛点解决方案

针对传统颈椎牵引康复设备的五大核心痛点，壹零壹工业设计团队通过系统性的设计创新，给出了全面且可落地的解决方案：

传统颈椎牵引设备痛点	壹零壹工业设计解决方案
外观冰冷，加剧患者焦虑	采用流线型一体化C型龙门架设计，搭配治愈系配色，弱化医疗感
座椅不适，康复过程痛苦	引入航空级人体工学按摩座椅，实现多角度调节和全身支撑
操作复杂，依赖医护人员	独立智能控制台，可视化触控界面，一键启动预设治疗程序
体积庞大，移动不便	底部配备医用静音脚轮和可调节支撑脚，移动固定两不误
安全性不足，存在隐患	多重安全防护系统，全封闭机械结构，防夹伤设计

颈椎牵引康复设备设计

四、智能颈椎牵引康复设备核心功能介绍

这款智能颈椎牵引康复设备整合了多项创新技术和人性化功能，为患者提供全方位、个性化的康复治疗：

1.智能精准牵引系统

采用顶部悬挂式牵引结构，通过高精度伺服电机控制牵引力度（0-20kg可调）和牵引角度（前屈0°-30°、后伸0°-15°），能够精准模拟人体颈椎的生理曲度，实现间歇性牵引、持续牵引等多种治疗模式。系统可实时监测牵引过程中的压力变化，一旦出现异常立即自动停止，确保治疗安全。

2.人体工学豪华座椅

座椅采用航空级人体工学设计，靠背、头枕、扶手和脚踏均可电动调节，最大可躺至135°，让患者在牵引过程中处于最放松的状态。座椅表面采用高弹性海绵填充，能够完美贴合人体曲线，有效分散身体压力，避免长时间治疗带来的疲劳感。

3.独立智能控制台

配备15.6英寸高清触控显示屏，界面简洁直观，医护人员可根据患者的病情快速设置治疗参数，也可调用预设的治疗方案。控制台支持患者数据存储和历史记录查询，方便医生跟踪治疗效果，调整治疗计划。

4.移动与固定双模式

设备底部配备4个医用静音脚轮，推动轻松省力，可在医院各科室之间自由转运。脚轮带有刹车装置，同时配备可调节支撑脚，治疗时可将设备固定在地面，保证稳定性。

5.隐藏式辅助台阶

针对行动不便的患者，我们在设备前端设计了隐藏式辅助台阶。台阶采用防滑材质，表面印有红色脚印标识，引导患者正确上下。不使用时，台阶可完全收纳进设备底部，不占用额外空间。

6.多重安全防护系统

设备配备了急停按钮、过载保护、行程限位、断电保护等多重安全防护措施。牵引绳采用高强度航空钢丝绳，经过10万次疲劳测试，确保使用寿命。所有机械结构均采用全封闭设计，防止夹伤和积灰。

颈椎牵引康复设备设计

五、颈椎牵引康复设备外观与结构设计思路详解

（一）外观设计思路：一体化C型龙门架，重塑医疗设备美学

我们摒弃了传统颈椎牵引设备“立柱+横梁”的零散式结构，创新性地采用了一体化C型龙门架设计。这种设计不仅使产品整体更加简洁流畅，还极大地提升了结构强度和稳定性。C型框架形成的半包围空间，为患者营造了一个私密、安全的康复环境，有效缓解了患者的紧张情绪。

设备的所有线条都经过精心打磨，采用大弧度圆角过渡，避免了尖锐棱角带来的冰冷感和安全隐患。顶部的牵引装置与C型框架完美融合，没有任何突兀的结构，整体视觉效果统一和谐。

（二）结构设计思路：模块化与人性化的完美结合

模块化结构设计：设备主要分为牵引主机、座椅系统、控制台和底座四大模块，各模块之间采用标准化接口连接，方便生产、运输和后期维护。
重心优化设计：通过有限元分析，我们将设备的重心控制在底座中心位置，即使在最大牵引力度下，设备也不会发生倾倒，确保使用安全。
可调节结构设计：座椅的高度、靠背角度、头枕位置均可调节，能够适配身高150cm-190cm的不同体型患者。
隐藏式走线设计：所有电线和数据线都隐藏在设备内部，不仅提升了整体美观度，还避免了线路外露带来的安全隐患和清洁难题。

颈椎牵引康复设备设计

六、颈椎牵引康复设备设计风格：未来医疗美学

这款颈椎牵引康复设备采用了“未来医疗美学”的设计风格，将简约、科技与温暖完美融合：

简约：去除一切不必要的装饰，以简洁的线条和纯粹的形态表达产品的功能本质，符合现代医疗空间的设计趋势。
科技：通过流畅的曲面造型、精致的细节处理和银色金属质感的点缀，营造出强烈的科技感，体现产品的先进性和专业性。
温暖：打破传统医疗设备“非黑即白”的单调配色，引入柔和的浅卡其色作为座椅主色调，中和了白色和灰色的冰冷感，让整个产品充满了人文温度。

这种设计风格不仅能够提升患者的康复体验，还能与现代医院、康复中心的装修风格完美融合，成为空间中的一道亮丽风景线。

颈椎牵引康复设备设计

七、医疗级颈椎牵引康复设备材质工艺选择

我们在颈椎牵引康复设备的材质和工艺选择上始终坚持医疗级标准，确保产品的安全性、耐用性和舒适性：

外壳材质：设备主体外壳采用医疗级ABS/PC合金塑料，具有强度高、韧性好、耐化学腐蚀、易清洁消毒等优点。表面采用哑光烤漆工艺，防指纹、耐刮擦，长期使用仍能保持良好的外观。
座椅材质：座椅表面采用医用级PU皮革，防水、防污、耐磨、透气，符合医院的卫生要求。皮革内部填充高密度冷泡海绵，回弹性好，不易变形。
结构材质：C型龙门架和底座采用高强度钢材焊接而成，表面经过静电喷塑处理，防锈耐腐蚀。牵引机构和滑轮采用铝合金材质，在保证强度的同时实现了轻量化。
细节工艺：所有接缝处都经过精密处理，缝隙均匀一致；按钮和旋钮采用磨砂质感设计，操作手感舒适；脚轮采用静音橡胶材质，推动时无噪音，不会影响医院的安静环境。
