一、车载安全锤产品设计背景：从可选配件到生命底线

车载安全锤的发展历程，本质上是道路交通安全意识不断提升的缩影。作为车载产品设计领域的重要分支，安全锤设计直接关系到驾乘人员的生命安全。

1.1政策法规的强力推动

中国汽车安全锤行业的规范化发展始于2017年，当年修订的《机动车运行安全技术条件》（GB7258-2017）首次明确要求所有9座以上营运客车、校车及部分新能源专用车必须强制配备安全锤。2018年轻工业行业标准《QB/T5231-2018安全锤》发布，对安全锤产品设计的基本性能和安全要求作出了初步规定。

里程碑式的突破发生在2024年，我国首部专门针对救生锤产品的国家级推荐性标准《GB/T43791-2024汽车用安全破窗器技术要求》正式发布，并于2025年1月1日实施。尽管是推荐性标准，但交通运输部、公安部联合发文将其列为营运客车、校车及9座以上乘用车新车注册登记的前置合规要件，实际具备强制效力。该标准对破窗头硬度、击发能量阈值、耐高低温性能等17项核心参数作出了量化规定，直接淘汰了约31%的低质中小厂商产能。

1.2市场需求的爆发式增长

根据2026年中国汽车救生锤行业市场现状调查报告显示，截至2025年，中国汽车保有量已达3.42亿辆，较2024年增加1,860万辆，同比增长5.7%。随着消费者安全意识的显著提升，新车出厂标配安全锤的比例已从2020年的不足12%飙升至2025年的68.3%。

特别值得注意的是，新能源汽车的普及正在重塑安全锤产品设计的技术要求。2026年5月的实测数据表明，超过六成的新能源车侧窗已采用双层夹胶玻璃，传统手持安全锤在该类玻璃面前成功率不足三成。这一变化直接推动了弹簧式自动破窗器技术的快速发展和市场应用。

二、安全锤行业调查研究：数据背后的真相与挑战

在启动任何一个安全锤产品设计项目之前，我们都会进行深度行业调研，这是确保设计方向正确的基础。

2.1市场现状与竞品分析

我们对市场上主流的安全锤产品进行了系统分析，主要分为两大类：

产品类型	代表产品	核心优势	主要劣势	市场占比
传统手持安全锤	江荆、车玛仕	结构简单、成本低、长期存放稳定	依赖臂力、需挥臂空间、对双层夹胶玻璃无效	约45%
弹簧式自动破窗器	倍思、福泽尔	无需挥臂、老人儿童可用、破窗效率高	成本较高、弹簧可能老化失效	约55%

杨浦消防2025年的实测数据显示，在无经验人员操作下，手持钨钢锤平均需2.3次敲击才能击碎单层钢化玻璃，而机械弹出式自动破窗器一次成功率高达92%。但当测试对象换为双层夹胶玻璃时，所有传统安全锤均告失败，仅两款高硬度自动破窗器成功破窗。



2.2权威文献与标准研究

我们重点研究了以下核心文献资料，作为安全锤产品设计的技术依据：

• 《GB/T43791-2024汽车用安全破窗器技术要求》：规定破窗头硬度≥85HRA，击发能量阈值≥12.5J，耐高低温范围-40℃至85℃，盐雾试验时长≥720小时
• 《QB/T5231-2018安全锤》：对锤头硬度、手柄抗弯强度、安全带切割性能等作出了基本要求
• 《GB7258-2017机动车运行安全技术条件》：明确了各类车辆必须配备安全锤的强制要求
• 黄威、柴浩发表在《客车技术与研究》2013年第1期的《客车安全锤的关键性能要求的试验研究》：通过大量实验数据验证了不同材料和结构对破窗效果的影响
• 管峥发表在《城市公共交通》2022年第5期的《公交车内安全锤的正确使用方法》：从用户使用角度分析了现有产品的设计缺陷

2.3用户痛点深度挖掘

通过对用户访谈和模拟逃生测试，我们发现了现有安全锤产品设计普遍存在的四大核心痛点：

• 难找：超过60%的用户将安全锤放在手套箱或后备箱，紧急时翻找时间超过10秒，错过了黄金逃生窗口
• 难用：传统安全锤需要30cm以上的挥臂空间，在车辆侧翻或座椅变形的情况下根本无法使用
• 怕水：车辆落水时，湿滑的手很难握住光滑的手柄，普通钢材锤头在水中冲击力会大幅降低
• 易误伤：破窗时玻璃碎片飞溅，锋利的安全带割刀容易在慌乱中划伤使用者

三、解决安全锤设计痛点：以用户为中心的设计思维

针对上述痛点，我们在安全锤产品设计之初就确立了四大核心设计原则："一秒取用、一键触发、零学习成本、零二次伤害"。

3.1解决"难找"问题：让安全锤"伸手可及"

我们从三个维度入手解决取用问题：

• 高可见度设计：采用鲜艳的红色或橙色主体，搭配反光条，确保在昏暗或烟雾环境下能被快速识别
• 多场景固定方案：设计可兼容遮阳板、车门储物格、杯架、中控台等多种位置的固定支架
• 防丢失设计：采用防丢绳与固定支架连接，同时在支架上集成防盗报警功能（适用于营运车辆）

3.2解决"难用"问题：让老人儿童也能轻松操作

这是自动破窗器相比传统安全锤最大的优势，也是车载安全锤设计的核心发展方向：

• 无需挥臂：采用弹簧蓄能结构，仅需抵住玻璃按压即可完成破窗，操作空间需求小于5cm
• 省力设计：通过杠杆原理和齿轮减速机构，将用户所需的按压力降低至30N以下，相当于按下一个普通鼠标按键的力度
• 单手操作：优化重心分布和握持角度，确保用户在受伤或只有一只手可用的情况下仍能正常使用

3.3解决"怕水"问题：极端环境下的可靠性保障

• 全密封结构：IP67级防水防尘，可在1米深水中浸泡30分钟不影响性能
• 防滑手柄：采用深度0.8-1.2mm的防滑纹路，配合橡胶材质，确保湿手或戴手套时仍能稳定握持
• 耐腐蚀材料：核心部件采用304不锈钢和钨钢，通过720小时盐雾试验验证，表面锈蚀面积不超过5%

3.4解决"易误伤"问题：全方位的安全防护设计

• 隐藏式割刀：将安全带割刀隐藏在凹槽内，只有当安全带卡入凹槽时才能接触到刀刃，避免误划伤
• 防飞溅护板：在破窗头周围设置透明护板，阻挡玻璃碎片飞溅到使用者面部和手部
• 钝化处理：所有外露边缘都进行圆角钝化处理，避免在碰撞或使用过程中造成划伤

四、安全锤产品完整设计流程：从概念到量产的七步法

经过多年的实践总结，壹零壹工业设计形成了一套成熟的车载安全锤产品设计流程，确保每个环节都严谨可控。

4.1第一步：需求定义与设计目标制定

在项目启动会上，我们会与客户共同明确以下关键信息：

• 产品定位：是面向普通私家车的入门级产品，还是面向高端车型的旗舰产品
• 目标用户：主要使用人群的年龄、性别、身体状况
• 核心功能：是否需要集成照明、报警、充电等附加功能
• 成本预算：原材料成本和最终市场售价范围
• 合规要求：必须满足的国家标准和行业规范

例如，我们为某国内新能源汽车品牌设计的原厂配套安全锤，明确要求必须通过GB/T43791-2024标准认证，同时能够有效击碎该品牌车型采用的双层夹胶玻璃。

4.2第二步：概念设计与方案草图

基于明确的设计目标，我们的设计师团队会进行为期1-2周的头脑风暴，绘制多个不同的概念草图。在这个阶段，我们鼓励大胆创新，不局限于现有的产品形态。

我们会从以下几个方面进行概念发散：

• 形态创新：探索圆柱形、胶囊形、钥匙形等不同的产品形态
• 结构创新：研究不同的弹簧蓄能和触发机制
• 功能集成：思考如何将安全锤与其他车载工具（如手电筒、螺丝刀、充电宝）有机结合
• 材质创新：尝试使用碳纤维、铝合金等新型材料

4.3第三步：方案筛选与三维建模

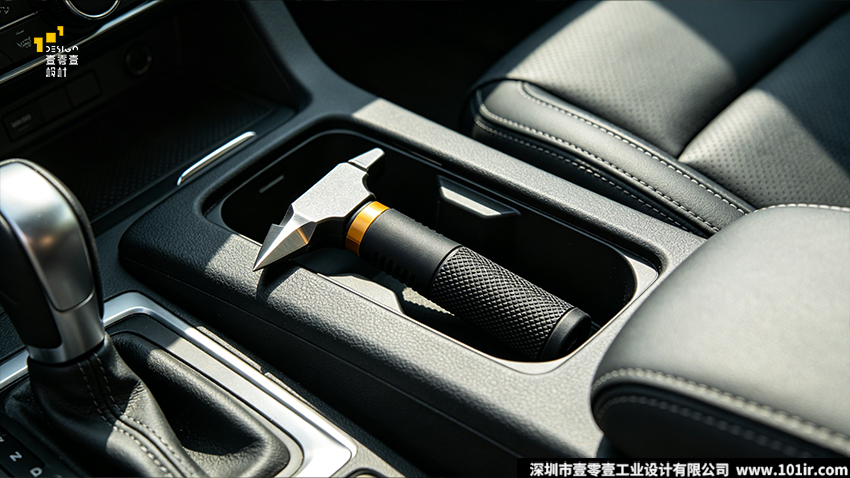

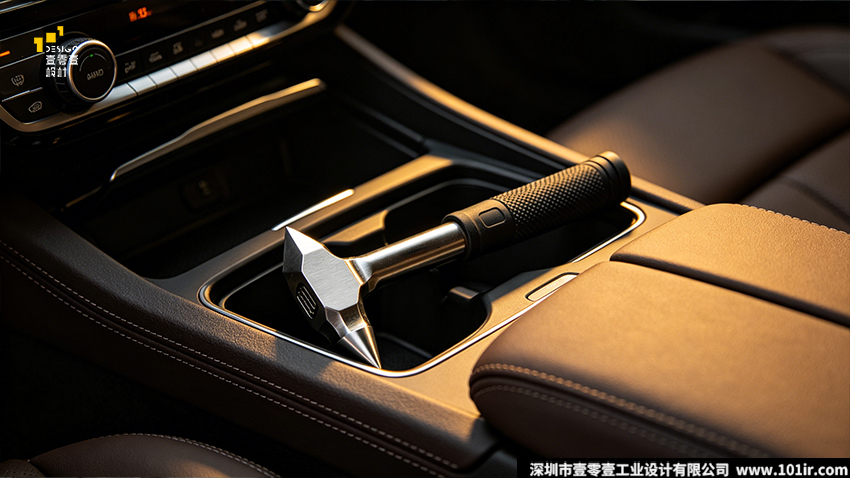

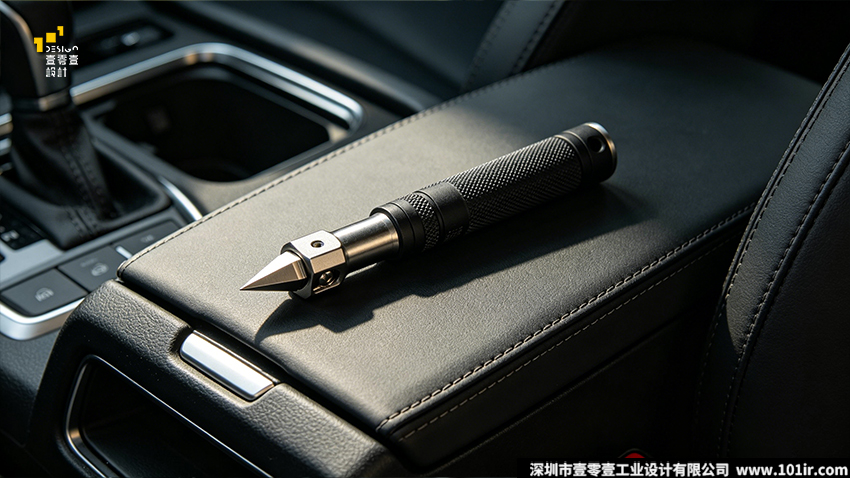

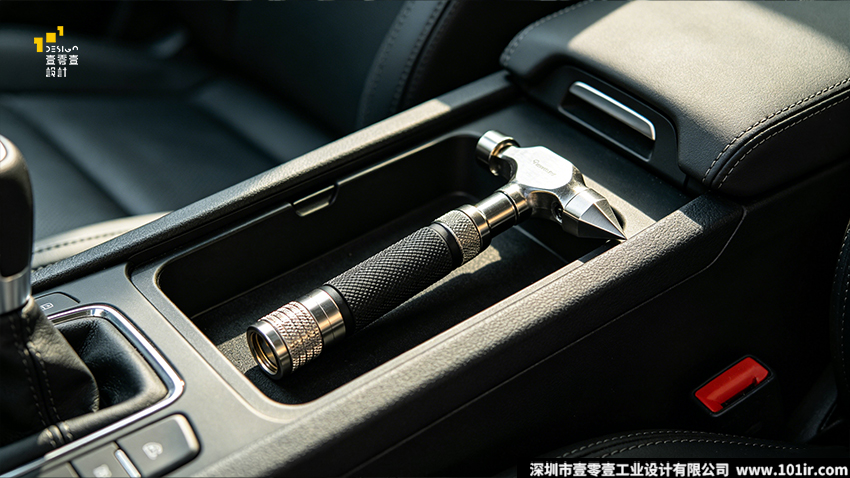

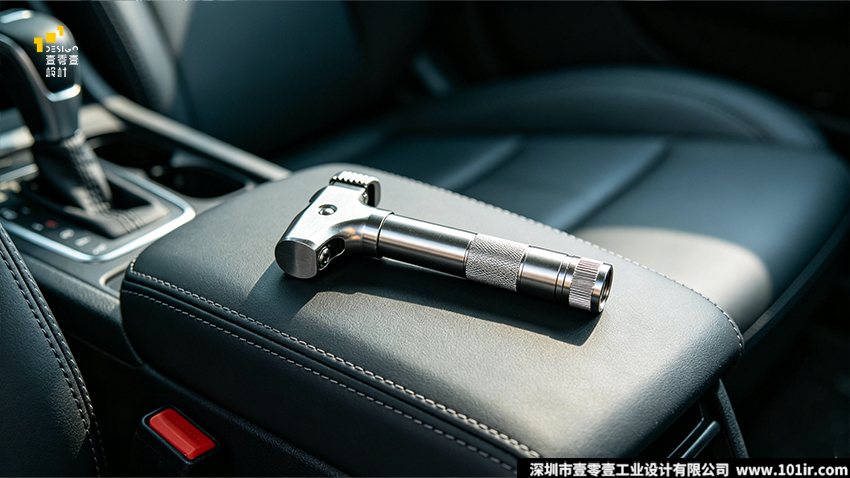

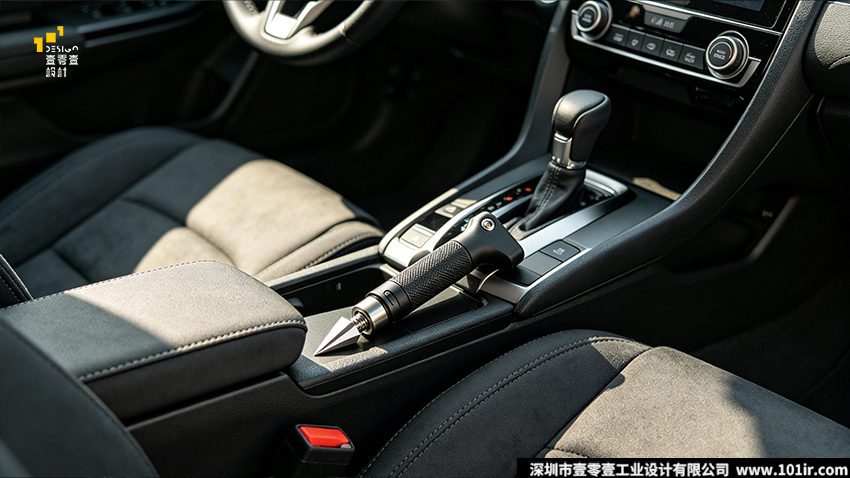

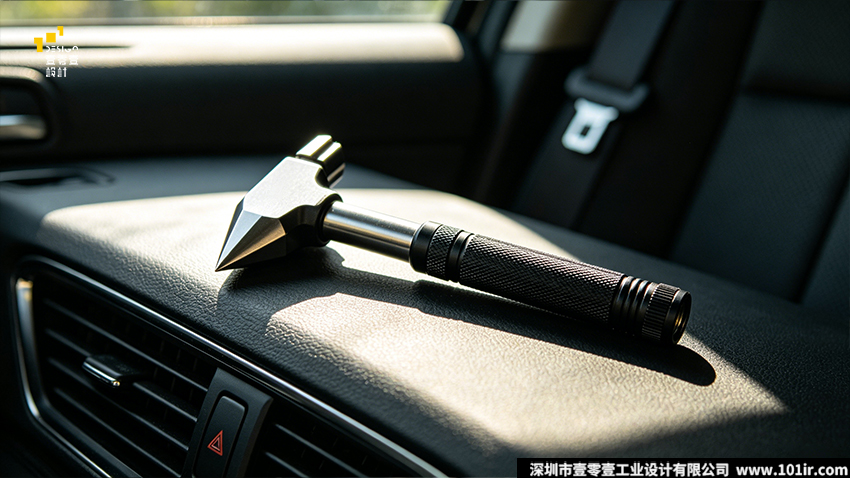

从多个概念草图中，我们会筛选出3-5个最有潜力的方案，使用Rhino或SolidWorks软件建立三维模型。

在三维建模阶段，我们会重点关注：

• 人体工程学：通过数字人体模型模拟不同握持姿势，优化手柄的直径、长度和弧度
• 结构合理性：确保内部零件的布局合理，有足够的空间容纳弹簧、撞针和割刀等核心部件
• 制造可行性：考虑注塑、压铸、冲压等制造工艺的限制，避免出现无法生产的设计
• 视觉美观度：与汽车内饰风格相协调，提升产品的品质感

4.4第四步：结构设计与工程验证

这是整个安全锤产品设计流程中最关键的技术环节，需要结构工程师与工业设计师密切配合。

我们会进行以下详细的结构设计：

• 破窗机构设计：确定弹簧的参数（线径、圈数、自由长度）、撞针的材质和形状、触发机制的结构
• 壳体结构设计：设计壳体的壁厚、加强筋、卡扣和螺丝孔位，确保足够的强度和韧性
• 密封结构设计：设计密封圈和防水槽，确保产品达到IP67级防水标准
• 固定支架设计：设计与车辆内饰匹配的固定支架，确保安装牢固且易于拆卸

同时，我们会使用有限元分析软件（ANSYS）进行工程验证：

• 撞击力模拟：分析撞针撞击玻璃时的应力分布
• 跌落测试模拟：模拟产品从1.5米高度跌落时的结构强度
• 温度应力模拟：分析产品在-40℃至85℃温度变化下的变形情况

4.5第五步：原型制作与功能测试

根据详细的结构设计图纸，我们会使用3D打印技术制作快速原型，然后进行全面的功能测试。

核心测试项目包括：

• 破窗性能测试：分别测试对5mm、7mm单层钢化玻璃和双层夹胶玻璃的破窗效果
• 操作力测试：测量触发破窗机构所需的按压力
• 安全带切割测试：测试切割标准安全带的速度和效果
• 环境适应性测试：在高低温箱、盐雾试验箱中进行极端环境测试
• 跌落测试：从1.5米高度自由跌落到混凝土地面，测试产品是否损坏
• 寿命测试：连续触发破窗机构500次，测试性能是否衰减

我们会邀请不同年龄、性别和力量的用户参与用户体验测试，收集他们对产品握持手感、操作便捷性的反馈意见。

4.6第六步：设计优化与模具开发

根据原型测试和用户反馈的结果，我们会对安全锤产品设计进行反复优化，直到所有性能指标都达到设计要求。

优化完成后，我们会制作最终的生产图纸，并与模具厂合作进行模具开发。在模具开发过程中，我们会进行多次试模和修模，确保产品的尺寸精度和表面质量符合要求。

4.7第七步：量产准备与质量控制

在产品正式量产前，我们会进行小批量试生产，验证生产工艺的稳定性和可靠性。同时，我们会协助客户建立完善的质量控制体系，制定详细的检验标准和流程。

量产阶段，我们会定期到生产现场进行巡检，确保产品质量始终符合设计要求和国家标准。

五、安全锤产品核心设计技巧：工业设计师的经验之谈

经过多个安全锤产品设计项目的实战，我们总结出了以下几个核心设计技巧，希望能对大家有所启发。

5.1破窗头设计技巧

破窗头是安全锤最核心的部件，其设计直接决定了破窗效果。

• 材质选择：必须采用硬度≥HRC58的钨钢或硬质合金，普通碳钢锤头在使用几次后就会钝化失效
• 尖端半径：根据《GB/T30516-2014车用逃生工具通用技术要求》，锤头尖端半径必须小于1.2mm。我们的实测数据表明，0.8-1.0mm的尖端半径是最佳平衡点，既能保证足够的压强，又不容易断裂
• 几何形状：采用三棱锥形或四棱锥形设计，比圆锥形更有利于诱导玻璃应力集中，提高破窗效率

5.2人体工程学设计技巧

在紧急情况下，人的生理和心理状态都会发生巨大变化，因此车载安全锤设计的人体工程学必须考虑极端情况。

• 手柄直径：根据GB/T16251人机界面设计要求，手柄直径应控制在28-32mm之间，这个尺寸适合大多数人的手掌握持
• 防滑纹路：采用交叉网格或波浪形纹路，纹路深度0.8-1.2mm，间距2-3mm，既能提供良好的防滑效果，又不会对手掌造成不适
• 重心设计：将产品重心设计在握持位置附近，确保单手操作时的稳定性
• 操作方向：确保破窗操作方向与人体自然发力方向一致，减少操作难度

5.3功能集成设计技巧

很多安全锤产品都集成了多种附加功能，但功能不是越多越好，每增加一个功能就会增加一个潜在的失效点。

我们的原则是："核心功能优先，附加功能不干扰核心功能"。

• 安全带割刀：这是仅次于破窗功能的第二核心功能，必须集成。割刀应采用隐藏式设计，刀刃材质为高硬度不锈钢或陶瓷
• 照明功能：可以集成，但必须确保照明开关与破窗触发开关有明显区别，避免紧急时误操作
• 其他功能：如报警、充电、螺丝刀等，应根据产品定位和用户需求谨慎选择，避免过度集成导致产品体积过大、操作复杂

5.4极端环境适应性设计技巧

车载产品面临着极其恶劣的使用环境，从零下40℃的北方冬季到零上85℃的夏季车内，从干燥的沙漠到潮湿的海边。

• 材料选择：壳体材料应选用耐高低温、抗老化的工程塑料，如PC+ABS合金。金属部件应选用不锈钢或经过表面处理的钢材
• 密封设计：采用O型密封圈和防水胶进行双重密封，确保产品达到IP67级防水防尘标准
• 热膨胀补偿：在结构设计中考虑不同材料的热膨胀系数差异，预留适当的间隙，避免温度变化导致的结构卡死或损坏

六、安全锤设计实战举例：壹零壹某系列自动破窗器

为了让大家更直观地理解安全锤产品设计过程，我将以我们团队设计的"守护者"系列自动破窗器为例，进行详细介绍。

6.1项目背景

我们接到了某国内汽车零部件企业的委托，开发一款面向中高端私家车市场的自动破窗器。客户要求产品必须通过GB/T43791-2024标准认证，能够有效击碎双层夹胶玻璃，同时具有美观的外观和良好的用户体验。

6.2设计挑战

• 必须在体积不超过一支口红大小的前提下，集成足够强大的弹簧蓄能机构，能够击碎双层夹胶玻璃
• 产品外观要符合中高端车型的内饰风格，不能显得廉价
• 操作必须极其简单，确保老人儿童都能轻松使用
• 必须有多种固定方式，方便用户安装在车内不同位置

6.3解决方案

针对这些挑战，我们提出了以下创新安全锤产品设计方案：

• 紧凑型弹簧蓄能机构：采用了我们自主研发的"双弹簧串联"技术，在有限的空间内实现了15J的击发能量，超过了国家标准要求的12.5J，能够轻松击碎7mm双层夹胶玻璃

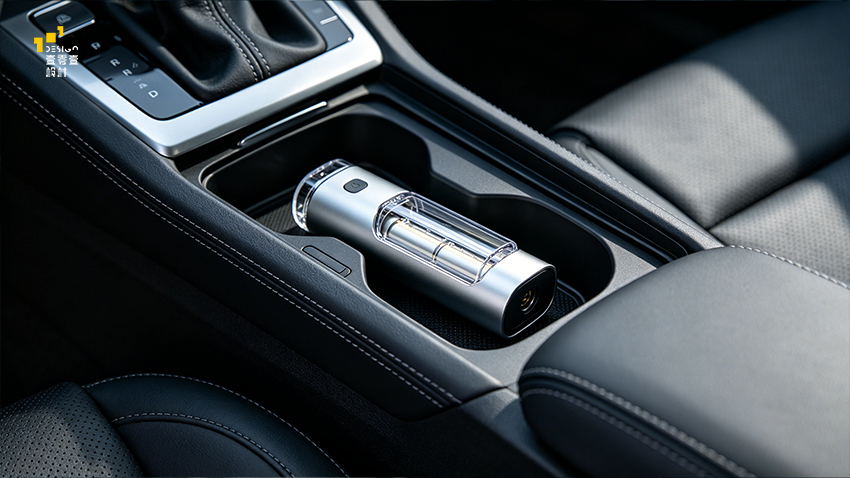

• 胶囊形外观设计：采用了简洁流畅的胶囊形外观，表面采用哑光金属质感处理，与现代汽车内饰风格完美融合
• 一键式触发设计：整个产品只有一个操作动作——按压，无需旋转、拔插等复杂操作，真正实现了"零学习成本"
• 多功能固定支架：设计了可兼容遮阳板、车门储物格、杯架等多种位置的模块化固定支架，用户可以根据自己的需求选择安装位置

6.4测试结果

该产品通过了国家汽车质量监督检验中心的全面检测，所有性能指标均达到或超过GB/T43791-2024标准要求。在实际测试中：

• 对7mm双层夹胶玻璃的一次破窗成功率达到100%
• 触发按压力仅为25N，70岁的老年女性和10岁的儿童都能轻松操作
• 在-40℃低温和85℃高温环境下各存放24小时后，破窗性能没有任何衰减
• 通过了720小时盐雾试验，表面无明显锈蚀

该产品上市后，当月销售突破，获得了用户的广泛好评，并获得了中国设计奖。

七、安全锤产品设计常见问题解答

Q1：安全锤破窗头用什么材料最好？

A1：根据GB/T43791-2024标准要求，破窗头硬度必须≥85HRA。目前最好的材料是钨钢（硬质合金），其硬度可达HRC85-90，耐磨性极佳，长期存放不会钝化。普通碳钢硬度一般只有HRC40-50，使用几次后就会失效，不适合用于安全锤破窗头。



Q2：自动破窗器的击发能量需要多少才能击碎双层夹胶玻璃？

A2：国家标准GB/T43791-2024规定的最低击发能量阈值是12.5J，这个能量可以击碎大多数单层钢化玻璃。但要有效击碎双层夹胶玻璃，建议击发能量达到15J以上。我们的实测数据表明，15J的击发能量可以100%击碎7mm厚的双层夹胶玻璃。



Q3：安全锤放在车内什么位置最合适？

A3：安全锤应该放在伸手可及的位置，最佳位置是驾驶员和副驾驶员的遮阳板上，其次是车门储物格。绝对不要放在手套箱或后备箱，因为紧急情况下根本没有时间去翻找。



Q4：安全锤需要定期更换吗？

A4：传统手持安全锤如果没有损坏，一般不需要定期更换。但弹簧式自动破窗器由于弹簧会自然老化，建议每5年更换一次。同时，无论哪种安全锤，都应该定期检查是否有损坏、锈蚀或松动的情况。



Q5：安全锤产品设计必须符合哪些国家标准？

A5：目前中国安全锤产品必须符合的主要国家标准有：

1.GB/T43791-2024《汽车用安全破窗器技术要求》（2025年1月1日实施）

2.QB/T5231-2018《安全锤》

3.GB7258-2017《机动车运行安全技术条件》（规定了车辆配备要求）

八、文章总结

车载安全锤虽然只是一个小小的工具，但它承载着守护生命的重大责任。作为工业设计师，我们深知自己肩上的担子有多重。每一个尺寸的微调，每一个结构的优化，每一种材料的选择，都可能在关键时刻决定一个人的生死。

通过本文的介绍，希望大家能够了解到，一个优秀的安全锤产品设计绝不是简单的"铁块加塑料"，而是凝聚了大量科学研究和工程实践的结晶。它的设计需要综合考虑材料力学、人体工程学、应急心理学、极端环境适应性等多个学科的知识，同时必须严格遵守国家相关标准和法规。

随着新能源汽车的快速发展和消费者安全意识的不断提升，车载安全锤设计行业正迎来前所未有的发展机遇。未来，我们将继续致力于安全锤技术的创新和升级，研发出更加安全、更加可靠、更加易用的产品，为每一位出行者的生命安全保驾护航。



参考文献

[1]GB/T43791-2024,汽车用安全破窗器技术要求[S].北京:中国标准出版社,2024.

[2]QB/T5231-2018,安全锤[S].北京:中国轻工业出版社,2018.

[3]GB7258-2017,机动车运行安全技术条件[S].北京:中国标准出版社,2017.

[4]黄威,柴浩.客车安全锤的关键性能要求的试验研究[J].客车技术与研究,2013,35(1):50-51.

[5]管峥.公交车内安全锤的正确使用方法[J].城市公共交通,2022(5):31.

[6]张孝彦,史龙飞,宋欣然.基于逆向工程与3D打印复杂结构的产品设计与应用[J].黄河水利职业技术学院学报,2023,35(1):46-50.

[7]2026年中国汽车救生锤行业市场现状调查及投资机会研判报告[R].北京:博研智尚信息咨询有限公司,2026.

[8]中析研究所.车载安全锤检测项目及标准[EB/OL].https://www.yjssi.com/showinfo-4-27236-0.html,2026-05-18.
