车载产品设计流程系列(六)：车载手机支架设计全流程指南,工业设计实战、痛点解决方案与行业标准  |  FROM ZERO TO ONE

一、车载手机支架产品设计背景：小品类的大市场与技术演进

车载手机支架设计作为车载产品设计中最普及、最贴近用户的品类，其发展与智能手机普及和车载导航兴起深度绑定。看似简单的"一块塑料加几个弹簧"，实则承载着行车安全、人机工程、材料科学、结构力学等多个维度的复杂考量。

1.1全球及中国车载手机支架市场规模与增长趋势

据博研咨询《2026-2030汽车电话支架行业市场现状供需分析及重点企业投资评估规划分析研究报告》显示，2025年全球汽车电话支架市场规模已突破48亿美元，预计2026至2030年间将以年均复合增长率约9.3%稳步扩张，到2030年有望达到71亿美元以上。其中中国市场占比将提升至近35%，成为全球增长最快的核心区域之一。

这一增长动力主要源自三个方面：

• 行车安全需求：驾驶过程中操作手机导致事故的概率是普通驾驶的23倍，司机看手机时反应速度比平时慢35%
• 手机导航依赖：即使配备原厂车机的车辆，仍有超过60%的车主习惯使用手机导航
• 前装市场渗透：越来越多车企开始在出厂时预留手机支架安装位或直接集成支架功能

1.2车载手机支架产品形态的四代发展历程

车载手机支架设计经历了清晰的技术迭代路径，每一代产品都解决了上一代的核心痛点：

• 第一代：吸盘式支架（2010-2014）：结构简单，但高温易脱落，遮挡视线

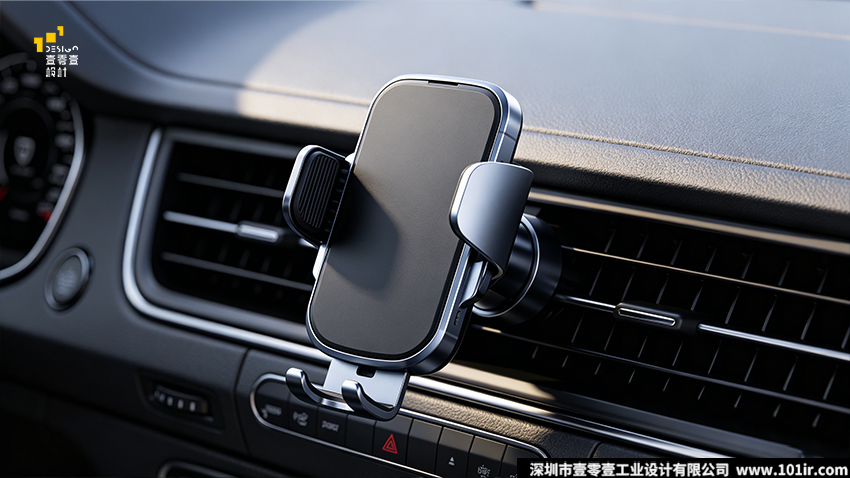

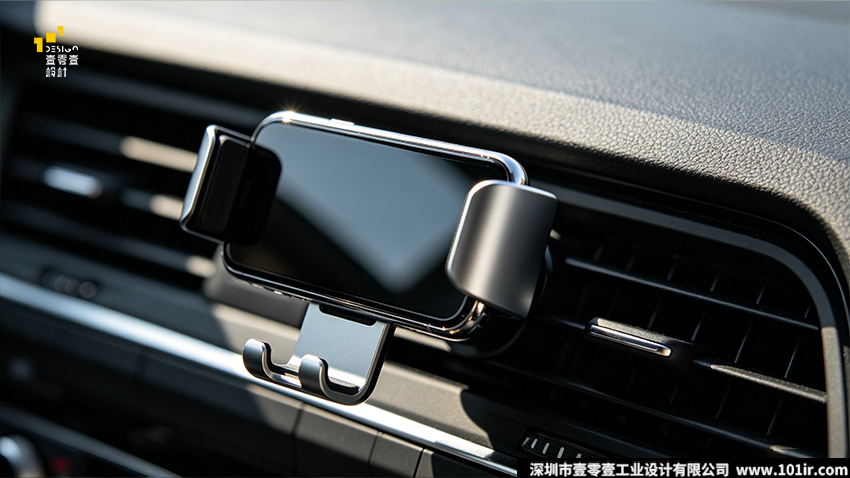

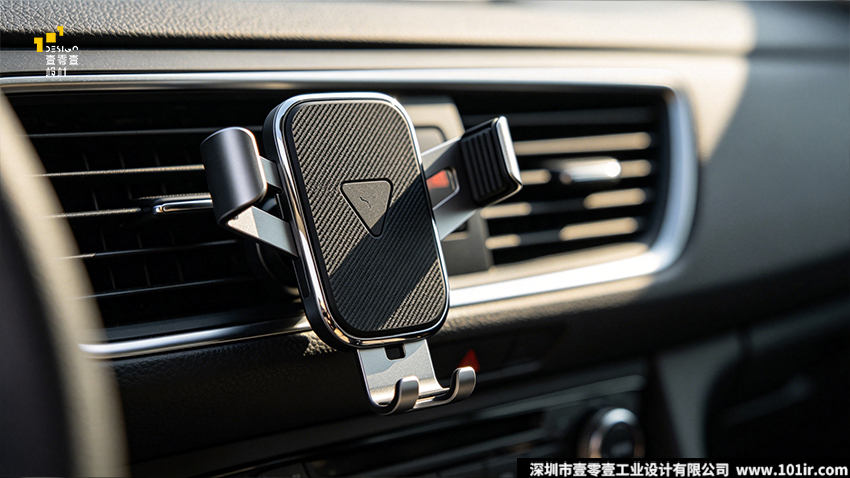

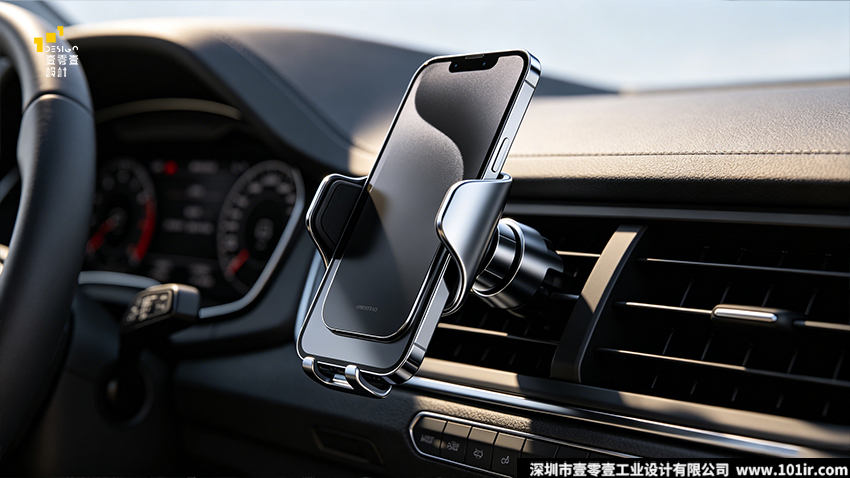

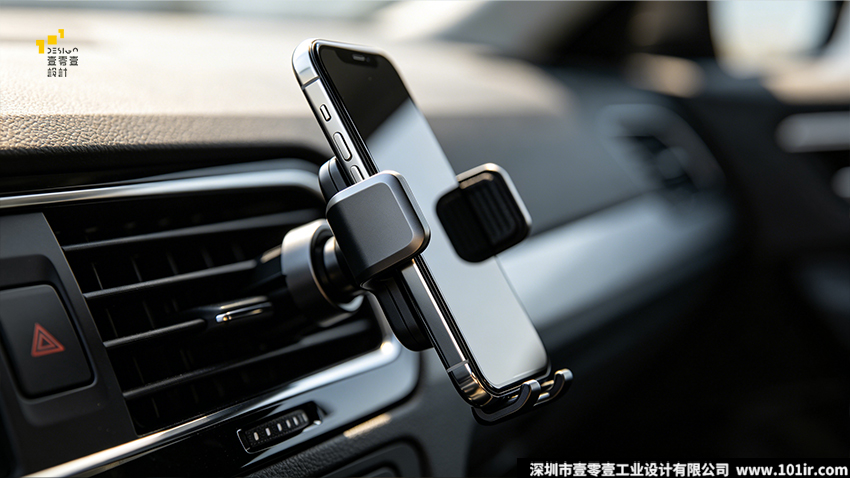

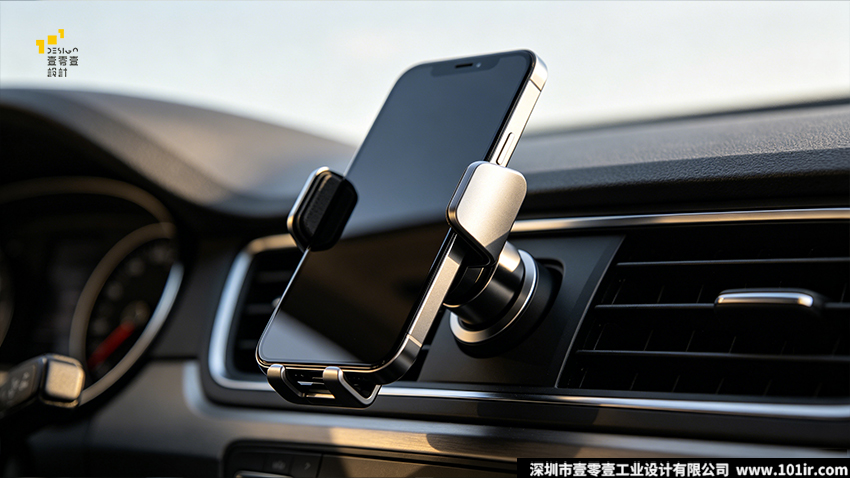

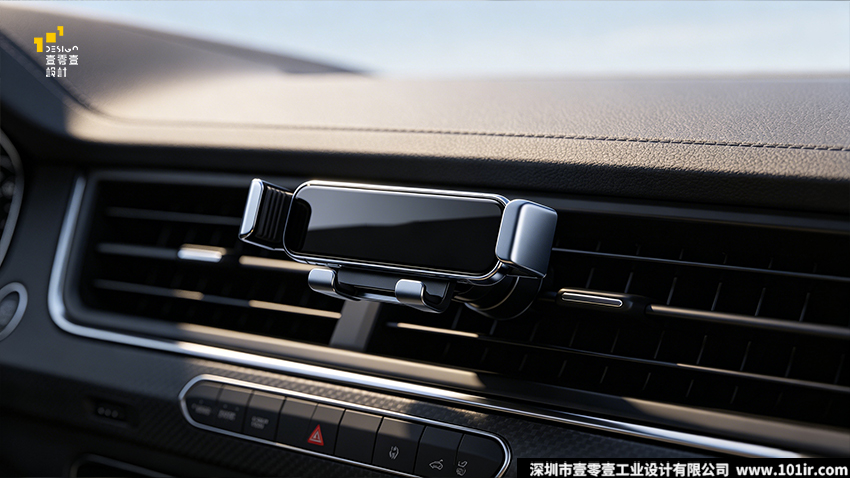

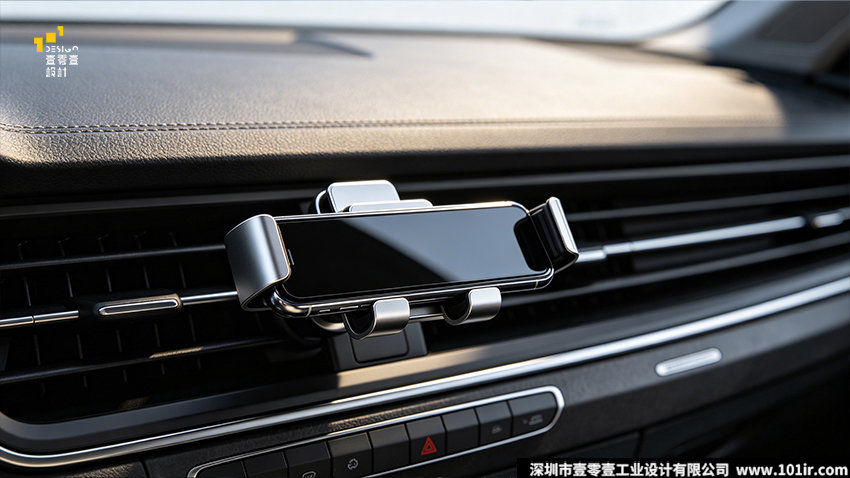

• 第二代：出风口夹式支架（2014-2018）：安装位置更合理，但易损坏出风口叶片
• 第三代：磁吸式支架（2018-2022）：取放便捷，但需要粘贴引磁片，影响手机美观
• 第四代：智能电动支架（2022至今）：集成自动感应、无线充电、语音控制等功能

二、车载手机支架行业调查研究：用数据支撑设计决策

在壹零壹工业设计，我们始终坚持"没有调查就没有设计权"的原则。任何车载产品设计项目启动前，都会进行全面行业调查研究，确保设计方向的准确性。

2.1行业标准与合规性研究

合规性是车载手机支架设计的底线。目前中国国内车载手机支架需要遵循以下主要标准：



标准编号	标准名称	发布机构	实施日期	核心要求
GB28481-2012	《家用和类似用途电器安全电池充电器的特殊要求》	国家质检总局	2012-11-01	带无线充电功能的支架需通过CCC认证，充电功率偏差≤±10%
T/CAAMTB86—2024	《智能网联汽车车载外设兼容性技术规范》	中国汽车工业协会	2024-03-01	支持至少两种主流手机操作系统识别，-30℃至+85℃保持结构完整
SJ/T11892—2024	《消费类无线充电设备安全与性能要求》	中国电子技术标准化研究院	2024-05-01	异物检测响应时间≤2秒，表面温升≤15℃
GB/T4857.7-2005	《包装运输包装件正弦振动试验方法》	国家质检总局	2005-11-01	可转动部位通过5000次开合测试，夹持机构10000次操作后衰减率≤15%



此外，中国质量认证中心（CQC）还对车载手机支架提出了视野遮挡角（≤7°）、紧急脱扣力（5–20N）、高温耐受性（85℃持续72小时无变形）等关键参数要求。



2.2竞争格局与用户需求分析

目前中国车载手机支架市场呈现"一超多强"的竞争格局：倍思、绿联、华为智选生态链厂商占据约45%的市场份额，中端品牌占据约30%，低端白牌产品占据约25%。终端用户偏好正由传统夹持式产品向磁吸快拆、无线充电集成等高附加值功能迁移。

在针对车主的调研中，我们发现用户对车载手机支架设计的核心需求按重要性排序为：

• 稳固性（92%）：颠簸路段、急刹车时不脱落
• 取放便捷性（87%）：单手即可操作
• 不损伤车辆（83%）：不损坏出风口、不留下胶痕
• 角度调节灵活（78%）：支持横竖屏切换
• 不遮挡视线（75%）：不影响驾驶安全
• 无线充电功能（68%）：边导航边充电
• 外观美观（56%）：与车内内饰风格协调

三、车载手机支架核心痛点与设计解决方案

通过深入的用户调研和竞品分析，我们总结出车载手机支架设计存在的六大核心痛点及对应的设计解决方案：

3.1稳固性与取放便捷性的矛盾

这是车载手机支架设计最核心的难点。夹得太松容易脱落，夹得太紧取放不便。

解决方案：采用电动自动感应夹持结构，手机靠近时自动张开，放入后自动夹紧；根据手机重量智能调节夹持力；在夹臂内侧和底部托架加入防滑硅胶垫。

3.2出风口支架易损坏叶片

现代车型常见的薄型或柔性出风口叶片，极易因支架夹持力过大而永久形变。

解决方案：将理想夹持力严格控制在3.5～6.2N之间；接触部位采用软胶包裹；采用可调节双臂或加宽卡扣设计，将压力均匀分布在叶片根部；针对不同品牌车型出风口进行专车适配设计。

3.3吸盘式支架高温易脱落

夏季车内温度可达60℃以上，传统橡胶吸盘依赖的表面张力会大幅下降。

解决方案：采用真空腔体结构，通过按压式排气机制形成-0.05MPa的稳定负压区；采用耐温范围在-40℃至+120℃的特种橡胶材质制作吸盘。

3.4粘贴式支架无法重复使用且留下胶痕

传统3M胶粘贴后难以清理，会对车辆内饰造成永久性损坏。

解决方案：采用可移除纳米胶材质；设计磁吸底座，将底座与支架主体分离；设计同时支持粘贴、出风口、吸盘等多种安装方式的支架。

3.5无线充电支架散热不良

集成无线充电功能的支架工作时会产生大量热量，影响充电效率和手机电池寿命。

解决方案：采用双线圈错位设计，支持横竖屏充电；安装静音散热风扇配合导热硅胶片；在支架背板上设计大面积镂空。

3.6支架遮挡视线或影响操作

安装位置不当会遮挡驾驶员视线，存在安全隐患。

解决方案：将手机屏幕中心设计在驾驶员自然视线下方10°-15°的位置；采用可伸缩支架臂；在保证功能的前提下尽可能减小支架体积。

四、标准化车载产品设计流程：从概念到量产的七步法

在壹零壹工业设计，我们经过多年实践总结出一套标准化的车载产品设计流程，这套流程同样适用于车载手机支架设计开发。

4.1第一步：项目立项与需求定义

这是整个车载手机支架设计流程中最重要的一步，直接决定产品成败。需要明确：目标市场、目标用户、价格定位、核心功能、项目周期和预算限制。

4.2第二步：市场调研与竞品分析

进行全面的行业调查研究，包括行业标准、竞争格局、用户需求、技术趋势等。购买市场上销量前10的竞品进行拆解分析，了解其结构、材质、工艺和优缺点。

4.3第三步：概念设计与草图绘制

设计师进行头脑风暴，提出5-8个不同的概念方向，绘制大量外观草图、结构草图和使用场景草图。与客户一起评审，筛选出2-3个最有潜力的方向进行深入设计。

4.4第四步：三维建模与渲染

使用Rhino、SolidWorks等软件进行三维建模，使用Keyshot进行渲染，制作逼真的产品效果图。结构工程师同时进行初步结构设计，评估产品可制造性。

4.5第五步：手板制作与测试验证

使用3D打印技术制作手板模型，进行外观测试、功能测试、人机工程测试和环境测试。根据测试结果修改优化设计，直到所有测试通过。

4.6第六步：结构设计与工程图输出

结构工程师进行详细的结构设计，包括零件拆分、模具设计、装配关系等。输出完整的工程图纸，包括零件图、装配图、BOM表等，为开模和生产做准备。

4.7第七步：开模与量产跟进

工程图纸确认后开始开模，期间多次试模检查模具质量和产品成型效果。试模通过后进行小批量试产，然后是大批量生产。派工程师驻厂跟进，确保生产质量。

五、车载手机支架设计技巧：来自一线设计师的经验分享

在多年的车载手机支架设计实践中，我们积累了一些实用的设计技巧：

5.1材质选择技巧

• 主体结构：优先选择ABS+PC复合材料，兼具韧性和强度，耐冲击性好，成本适中
• 接触部位：必须使用硅胶、TPE等软质材料，既防滑又保护手机和车辆
• 高端产品：可以使用铝合金材质，质感好，散热性能佳，但成本较高
• 磁吸模块：必须使用钕铁硼磁铁，磁力强，体积小，但要注意屏蔽

5.2结构设计技巧

• 球头关节：采用过盈配合的球头关节设计，实现多角度调节的同时提供足够阻尼
• 弹簧设计：使用双弹簧设计，使夹持力更加均匀，延长使用寿命
• 卡扣设计：采用可拆卸的卡扣设计，方便更换安装底座，降低维修成本
• 线缆管理：设计专门的线缆卡槽，方便整理充电线，保持车内整洁

5.3人机工程学设计技巧

• 最佳安装位置：手机屏幕中心位于驾驶员自然视线下方10°-15°，距离眼睛约60-70cm
• 最佳操作高度：手机底部与方向盘上沿齐平，伸手即可操作
• 最佳角度：手机屏幕与驾驶员视线垂直，减少反光，提高可读性
• 单手操作：所有操作都应可以用单手完成，不需要驾驶员离开方向盘

5.4外观设计技巧

• 简约风格：采用简约的设计语言，避免过多装饰，更容易与各种内饰风格协调
• 圆润造型：采用圆润的轮廓设计，避免尖锐边角，既安全又美观
• 色彩搭配：以黑色、灰色、银色等中性色为主，适配大多数车内内饰
• 面处理：采用哑光磨砂处理，不易留指纹，质感好

六、车载手机支架设计实战举例：壹零壹某系列智能电动支架

为了让大家更好地理解车载手机支架设计流程，我们以落地的某系列智能电动车载手机支架项目为例进行说明。

6.1项目基本信息

• 客户：国内某汽车电子企业
• 目标市场：国内中高端后装市场
• 目标用户：25-40岁都市白领和家庭用户
• 价格定位：199-299元
• 核心需求：稳固、取放便捷、支持无线充电、不损伤车辆、高颜值
• 项目周期：6个月

6.2设计痛点与解决方案

针对当时市场上智能电动支架普遍存在的电机噪音大、充电效率低、散热不良、安装方式单一、外观同质化严重等问题，我们提出了以下解决方案：

• 外观：采用"水滴"造型设计语言，提供星空黑、珍珠白、深空灰三种配色
• 结构：采用静音步进电机，开合噪音低于30分贝；双线圈错位设计，支持30W无线快充；主动散热系统；"一底座三安装"设计
• 功能：红外感应自动开合；触摸式释放按钮；夹紧力度智能调节；内置备用电池
• 安全：异物检测功能；多重安全保护机制；所有材质通过车内VOC检测

6.3市场表现

某系列智能电动车载手机支架正式上市后，首月销量突破，用户好评率高。该产品还获得了中国设计奖。

七、文章总结

车载手机支架设计虽然是一个看似简单的小产品，但它的设计却涉及多个领域的专业知识。一个好的车载手机支架设计，不仅要满足用户的功能需求，还要考虑到安全性、可靠性、易用性和美观性。

在壹零壹工业设计，我们始终坚持"以用户为中心"的设计理念，从用户的真实需求出发，通过深入的市场调研、严谨的结构设计、严格的测试验证，打造出真正解决用户痛点的产品。未来，随着智能汽车技术的不断发展，车载手机支架设计也将朝着更加智能化、集成化、个性化的方向发展，成为智能座舱生态中不可或缺的一部分。

八、车载手机支架设计常见问题

Q1：车载手机支架设计必须遵循哪些国家标准？

A1：目前中国国内车载手机支架设计必须遵循的主要国家标准包括：GB28481-2012《家用和类似用途电器安全电池充电器的特殊要求》、T/CAAMTB86—2024《智能网联汽车车载外设兼容性技术规范》、SJ/T11892—2024《消费类无线充电设备安全与性能要求》、GB/T4857.7-2005《包装运输包装件正弦振动试验方法》等。此外，还需满足中国质量认证中心（CQC）提出的视野遮挡角、紧急脱扣力、高温耐受性等关键参数要求。



Q2：车载手机支架设计最核心的痛点是什么？如何解决？

A2：车载手机支架设计最核心的痛点是稳固性与取放便捷性的矛盾。解决方案包括：采用电动自动感应夹持结构，手机靠近自动张开，放入自动夹紧；根据手机重量智能调节夹持力；在夹臂内侧和底部托架加入防滑硅胶垫，增大摩擦力的同时保护手机边框。



Q3：完整的车载手机支架设计流程需要多长时间？

A3：完整的车载手机支架设计流程从项目立项到量产通常需要5-8个月时间。其中：项目立项与需求定义1-2周，市场调研与竞品分析2-3周，概念设计与草图绘制2-3周，三维建模与渲染2-3周，手板制作与测试验证3-4周，结构设计与工程图输出4-6周，开模与量产跟进8-12周。



Q4：车载手机支架主体结构应该选择什么材质？

A4：车载手机支架主体结构优先选择ABS+PC复合材料，它兼具ABS的韧性和PC的强度，耐冲击性好，成型容易，成本适中。高端产品可以使用铝合金材质，质感好，散热性能佳，但成本较高，加工难度大。接触手机和车辆的部位必须使用硅胶、TPE等软质材料。



Q5：如何设计一款稳固又取放便捷的车载手机支架？

A5：要设计一款稳固又取放便捷的车载手机支架，需要：1.采用电动自动感应夹持结构，实现单手操作；2.根据手机重量智能调节夹持力，适配不同尺寸的手机；3.在接触部位加入防滑硅胶垫，增大摩擦力；4.采用过盈配合的球头关节设计，提供足够的阻尼，防止使用过程中松动。



Q6：带无线充电功能的车载支架设计需要注意哪些问题？

A6：带无线充电功能的车载支架设计需要注意：1.采用双线圈错位设计，支持横竖屏无线充电；2.设计良好的散热系统，包括主动散热风扇和大面积镂空背板；3.具备异物检测功能，当检测到金属异物时自动停止充电；4.具备过充保护、过放保护、过热保护、短路保护等多重安全机制；5.符合GB28481-2012和SJ/T11892—2024等相关标准。



Q7：车载手机支架设计如何避免损坏汽车出风口叶片？

A7：车载手机支架设计避免损坏汽车出风口叶片的方法包括：1.将理想夹持力严格控制在3.5～6.2N之间；2.接触出风口叶片的卡扣部分采用软胶包裹；3.采用可调节双臂或加宽卡扣的设计，将压力均匀分布在叶片根部；4.针对不同品牌车型的出风口进行专车适配设计。



Q8：车载手机支架设计中的人机工程学关键参数有哪些？

A8：车载手机支架设计中的人机工程学关键参数包括：1.手机屏幕中心应位于驾驶员自然视线下方10°-15°的位置；2.手机屏幕距离驾驶员眼睛约60-70cm；3.手机底部应与方向盘上沿齐平；4.手机屏幕应与驾驶员视线垂直；5.所有操作都应可以用单手完成。



Q9：车载手机支架从设计到量产的成本构成是怎样的？

A9：车载手机支架从设计到量产的成本主要包括：1.设计成本：包括市场调研、概念设计、三维建模、手板制作等费用；2.模具成本：包括注塑模具、五金模具等费用；3.生产成本：包括原材料采购、零部件加工、组装、测试等费用；4.认证成本：包括CCC认证、环保认证等费用；5.包装运输成本。



Q10：未来车载手机支架设计的发展趋势是什么？

A10：未来车载手机支架设计的发展趋势包括：1.智能化：集成更多智能功能，如语音控制、手势识别、手机与车机互联等；2.集成化：与汽车内饰深度集成，成为智能座舱的一部分；3.个性化：支持用户自定义外观和功能；4.无线化：全面支持无线充电和无线数据传输；5.轻量化：采用更轻、更环保的材料。



参考文献

[1]《2026-2030汽车电话支架行业市场现状供需分析及重点企业投资评估规划分析研究报告》，博研咨询，2026年5月

[2]T/CAAMTB86—2024《智能网联汽车车载外设兼容性技术规范》，中国汽车工业协会，2024年3月

[3]SJ/T11892—2024《消费类无线充电设备安全与性能要求》，中国电子技术标准化研究院，2024年5月

[4]GB28481-2012《家用和类似用途电器安全电池充电器的特殊要求》，国家质量监督检验检疫总局，2012年11月

[5]GB/T4857.7-2005《包装运输包装件正弦振动试验方法》，国家质量监督检验检疫总局，2005年11月

[6]《2025年手机支架行业标准分析:手机支架行业政策迈向规范化发展阶段》，中国报告大厅，2026年4月

[7]《集成式无线充电手机支架模块化设计与制作研究》，宁德师范学院机电工程学院，2025年

[8]《汽车静态感知质量设计与评价》，机械工业出版社，2024年

[9]《汽车电子硬件设计》，朱玉龙著，电子工业出版社，2023年
