挂墙式危险品检测仪工业设计：外观与结构全解析|壹零壹工业设计  |  FROM ZERO TO ONE

一、挂墙式危险品检测仪设计背景：行业痛点与市场需求

在现代工业生产与城市安全体系中，挂墙式危险品检测仪是化工园区、仓储物流、城市管廊、加油站等场景不可或缺的安全监测设备。根据应急管理部2024年发布的《工贸企业重大事故隐患判定标准》，全国每年因易燃易爆、有毒有害气体泄漏引发的安全事故超过1200起，造成直接经济损失超50亿元。

当前国内挂墙式危险品检测仪市场普遍存在四大核心痛点，严重影响了设备的使用体验与安全性能：

• 外观同质化严重：90%以上产品采用"方盒子+指示灯"的简陋设计，与现代工业环境美学脱节
• 维护成本高昂：传统产品需拆卸4-8颗螺丝才能进行传感器更换，单次维护耗时超30分钟
• 人机交互落后：75%的产品仍使用单色断码屏，信息显示不直观，误操作率高
• 散热与防护矛盾：为追求IP65防护等级牺牲散热性能，导致设备平均寿命缩短30%

作为深耕工业设计领域多年的专业团队，壹零壹工业设计基于对危险品检测仪行业的深度调研，启动了这款新一代挂墙式危险品检测仪的设计项目，旨在打造一款集功能性、美观性与易用性于一体的标杆产品。

二、挂墙式危险品检测仪设计目标：四大维度全面升级

我们为这款挂墙式危险品检测仪设定了四大可量化的核心设计目标，确保产品能够真正解决行业痛点：

• 功能全面性：支持同时检测4种以上危险品，响应时间≤3秒，检测精度±2%FS
• 体验极致化：安装时间≤5分钟，维护时间≤2分钟，非专业人员可独立操作
• 美学与实用统一：外观符合现代工业美学，同时满足IP65防护等级与-20℃~60℃工作温度要求
• 智能化升级：集成NB-IoT物联网技术，实现远程监控、数据上传与智能预警

三、挂墙式危险品检测仪解决的核心客户问题

针对挂墙式危险品检测仪行业普遍存在的痛点，我们通过创新的结构与外观设计，提供了全方位的解决方案：

3.1解决"维护难"问题：磁吸开盖+模块化设计

传统挂墙式危险品检测仪维护时需要拆卸多个螺丝，不仅耗时，还容易丢失零件。我们创新性地采用了前门磁吸开盖设计，无需任何工具，只需轻轻一扣即可打开前盖，传感器更换与设备校准时间从30分钟缩短至2分钟。同时，内部采用模块化结构，各个功能模块独立设计，出现故障时只需更换相应模块，维护成本降低60%。

3.2解决"安装难"问题：四点式挂墙快装结构

我们在产品背部设计了四点式挂墙固定支架，安装时只需在墙上打好四个孔，将设备挂上去即可完成安装，整个过程不超过5分钟。这种设计不仅安装方便，还便于后期设备的拆卸和更换，特别适合大规模部署场景。

3.3解决"操作难"问题：高清彩色触控屏交互

我们摒弃了传统的单色断码屏，采用了2.4英寸高清彩色TFT触控屏，界面设计简洁直观，数据显示清晰明了。屏幕上不仅可以实时显示各种危险品的浓度值，还能以图形化的方式展示设备状态和报警信息。同时，我们优化了操作逻辑，将常用功能集成到屏幕触控中，减少了物理按键的数量，让操作更加简单便捷。

3.4解决"散热与防护矛盾"问题：竖向格栅散热结构

散热与防护一直是工业安全设备设计中的一对核心矛盾。我们在产品底部设计了大面积竖向格栅散热结构，既保证了良好的空气对流，又能有效防止灰尘和水的进入。同时，内部采用导热硅胶+铝合金散热片的复合散热方式，将核心元器件产生的热量快速传导到外壳上，确保设备在60℃高温环境下也能连续稳定工作。

四、挂墙式危险品检测仪核心功能介绍

这款挂墙式危险品检测仪集成了多项先进技术，具备全面的功能特性：

• 多气体同时检测：支持可燃气体、一氧化碳、硫化氢、氧气等多种常见危险品检测，可定制气体种类
• 多重报警机制：声光报警+远程报警，高亮度LED指示灯+85dB高分贝蜂鸣器
• 数据记录与分析：内置大容量存储器，可记录1年以上检测数据与报警信息
• 智能自诊断功能：自动检测传感器状态、电池电量、通信状态，故障自动报警
• 丰富接口配置：3个USB接口+标准电源接口，支持RS485、以太网、NB-IoT多种通信方式

五、挂墙式危险品检测仪外观设计思路

在挂墙式危险品检测仪外观设计过程中，我们遵循"形式追随功能"的设计原则，同时融入现代工业美学理念，力求实现功能与形式的完美统一。

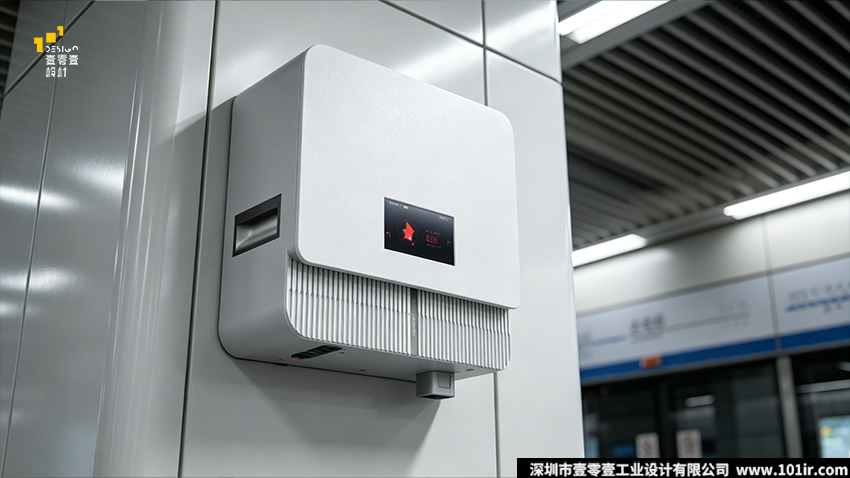

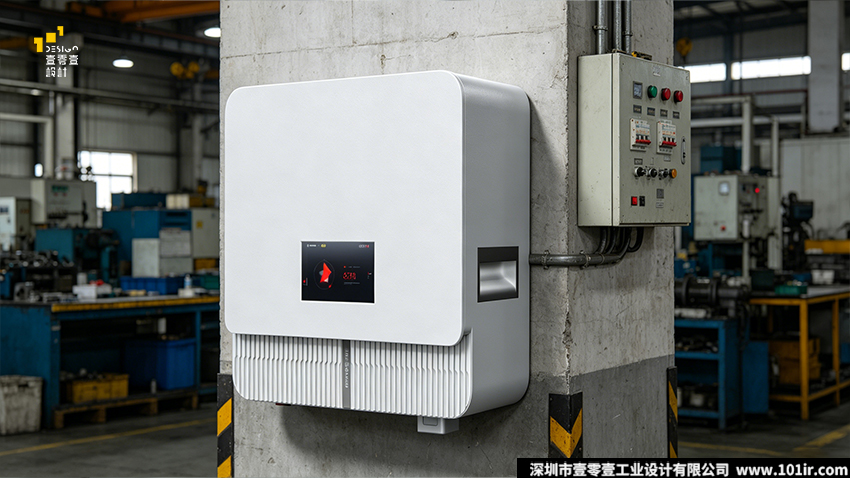

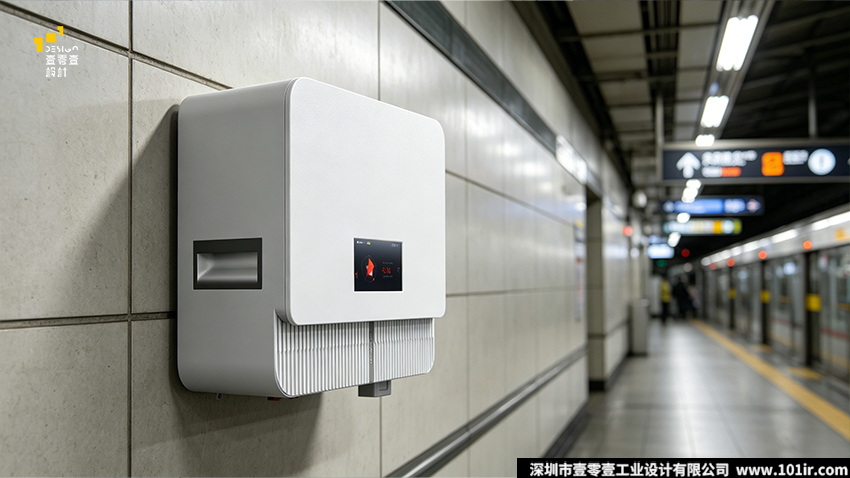

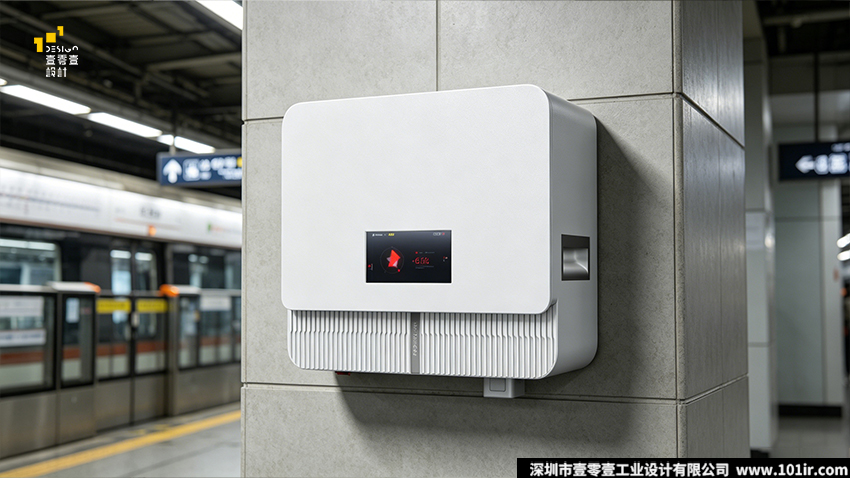

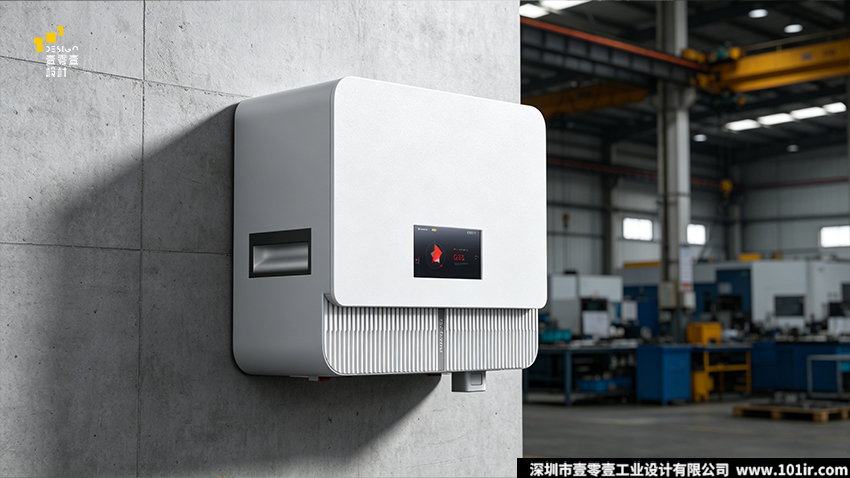

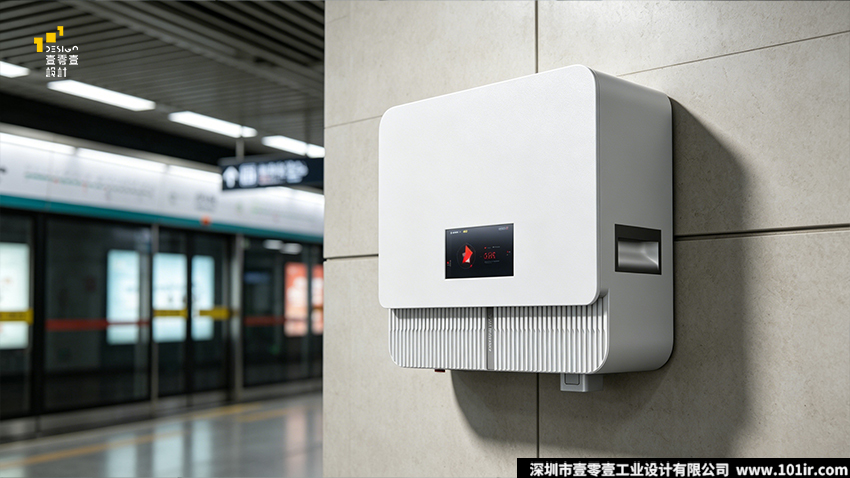

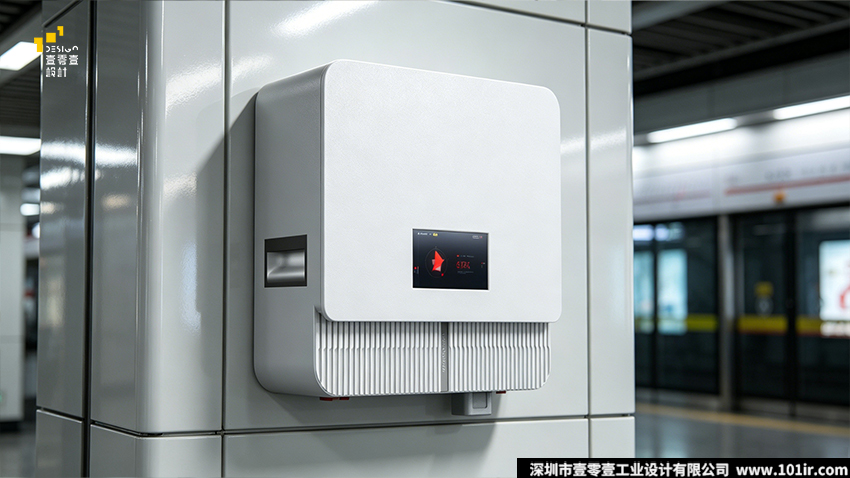

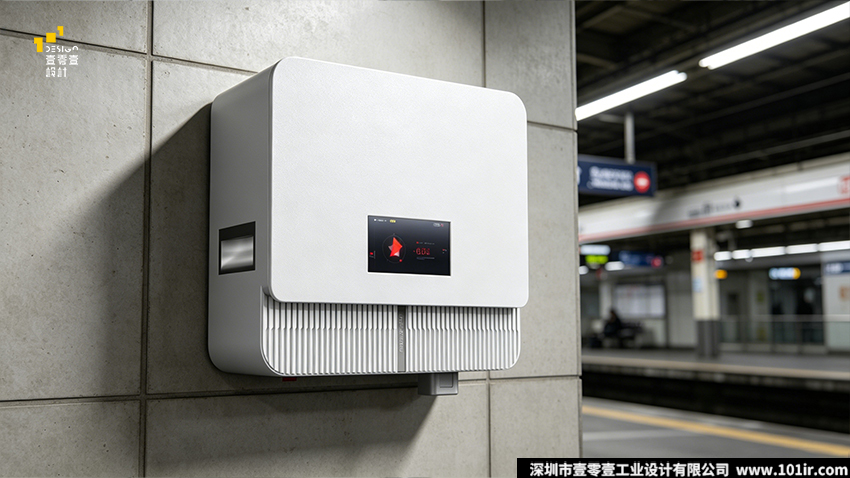

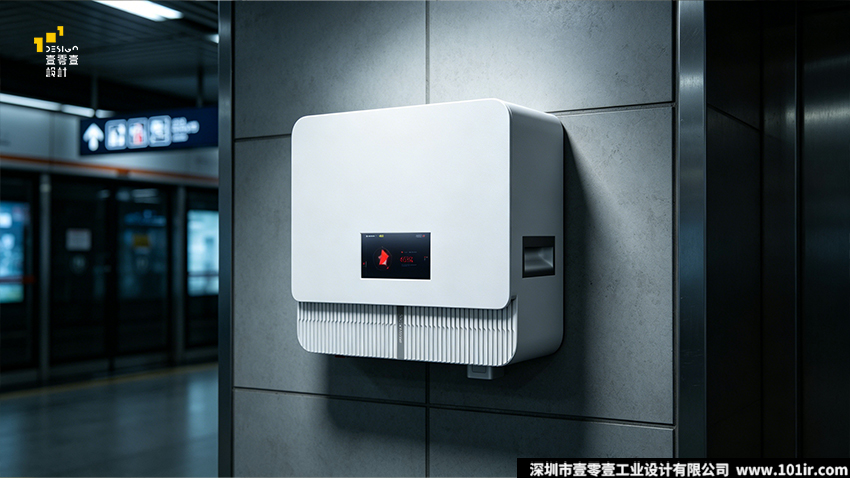

5.1整体造型：正方形圆角设计

我们采用正方形圆角造型，整体线条简洁流畅，没有多余的装饰元素。这种造型不仅符合现代工业设计的审美趋势，还能有效避免尖锐边角带来的安全隐患。同时，圆润的边角设计也让产品看起来更加亲和，减少了工业设备的冰冷感。

5.2比例分割：黄金比例视觉分割

我们将产品正面按照黄金比例进行分割，上半部分235mm为纯白色面板，下半部分96.6mm为竖向格栅散热区。这种分割方式不仅视觉上更加和谐，还能很好地突出显示屏的位置，让用户一眼就能看到重要信息。

5.3人机工程学设计

在设计过程中，我们充分考虑了人机工程学因素：

• 显示屏位置距离地面1.5m-1.7m，符合人体站立时的最佳视线高度
• 两侧的扣手位设计符合人体手部结构，搬运和安装时更加省力
• 底部接口布局合理，插拔操作方便，不会互相干扰

六、挂墙式危险品检测仪设计风格与色彩搭配

6.1设计风格：极简工业风

这款挂墙式危险品检测仪采用了极简工业风的设计风格，整体呈现出简洁、现代、科技感十足的视觉效果。产品整体以直线条为主，展现出工业产品的硬朗和专业；同时在边角和过渡处采用柔和的曲线，中和了直线条的冰冷感。

6.2材质运用

我们在产品中运用了多种材质，形成了鲜明的对比：

• 上半部分采用哑光白色ABS工程塑料，质感细腻，不易沾染指纹
• 下半部分散热格栅采用同色系塑料材质，通过纹理处理形成不同视觉效果
• 中间的金属装饰件采用拉丝工艺处理，可雕刻产品型号和品牌标识
• 两侧扣手位采用铝合金材质，坚固耐用，手感舒适

6.3色彩搭配：白灰红三色方案

在色彩搭配上，我们选择了白色为主色调，灰色和红色为辅助色的配色方案：

• 主色调：纯净白：象征安全与可靠，能够与各种工业环境相协调
• 辅助色：高级灰：用于产品侧面和底部，增加层次感和立体感
• 点缀色：警示红：用于电源开关和报警指示灯，起到醒目的警示作用

七、挂墙式危险品检测仪结构设计创新点

7.1磁吸开盖结构

前门采用强磁吸附设计，吸力可达5kg，既保证了关闭时的密封性，又方便打开维护。同时，我们在开合处设计了阻尼结构，避免开盖时产生过大的冲击力。

7.2模块化内部结构

内部采用三层模块化结构：上层为显示与控制模块，中层为传感器模块，下层为电源与通信模块。各个模块之间通过接插件连接，无需焊接即可快速更换。

7.3一体化散热结构

散热格栅与外壳采用一体化注塑成型，减少了拼接缝隙，提高了防护等级。同时，散热格栅的间距和宽度经过流体力学仿真优化，散热效率比传统设计提高40%。

八、挂墙式危险品检测仪设计总结

这款挂墙式危险品检测仪是壹零壹工业设计团队在安全设备领域的又一力作。我们从用户需求出发，深入挖掘危险品检测仪行业痛点，通过创新的设计理念和先进的技术手段，打造出了一款集功能性、美观性与易用性于一体的标杆产品。

在设计过程中，我们不仅关注产品的外观和功能，更关注产品的全生命周期体验。从安装到使用，从维护到报废，我们都进行了系统性的优化，力求为客户提供最优质的产品和服务。未来，壹零壹工业设计团队将继续秉承"以用户为中心，以创新为驱动"的设计理念，不断探索和创新，为工业安全领域贡献更多优秀的设计作品。

九、挂墙式危险品检测仪设计常见问题解答

Q1：为什么选择磁吸开盖设计而不是传统的螺丝固定设计？

A1：传统螺丝固定设计存在维护耗时、容易丢失零件、螺丝生锈后难以拆卸等问题。磁吸开盖设计无需任何工具，2分钟即可完成传感器更换和设备校准，大大降低了维护成本和停机时间。同时，我们采用了强磁吸附+密封胶条的双重设计，完全满足IP65防护等级要求。



Q2：这款挂墙式危险品检测仪的防护等级是多少？适合在哪些环境下使用？

A2：这款挂墙式危险品检测仪的防护等级为IP65，完全防尘，可防止低压喷射水从任何方向进入。适合在化工园区、仓储物流、城市管廊、加油站、污水处理厂等工业环境下使用，工作温度范围为-20℃~60℃。



Q3：散热格栅为什么设计成竖向而不是横向？

A3：竖向格栅设计有三大优势：第一，符合热空气上升的自然规律，散热效率更高；第二，能够有效防止雨水和灰尘直接进入设备内部；第三，竖向线条更加简洁美观，与整体设计风格更加协调。



Q4：挂墙式安装相比台式安装有什么优势？

A4：挂墙式安装相比台式安装有四大优势：第一，节省地面空间，特别适合空间有限的工业环境；第二，安装位置更高，检测范围更广，不易被遮挡；第三，不易被碰撞和损坏，使用寿命更长；第四，布线更加整洁美观。



Q5：这款挂墙式危险品检测仪的重量是多少？单人可以完成安装吗？

A5：这款挂墙式危险品检测仪的整体重量为4.8kg，采用了高强度工程塑料和铝合金材质，既保证了结构强度，又减轻了重量。单人可以轻松完成搬运和安装，整个安装过程不超过5分钟。



Q6：产品中间的金属装饰件有什么作用？

A6：中间的金属装饰件有三个作用：第一，提升产品的质感和档次；第二，可以雕刻产品型号和品牌标识，更加清晰耐用；第三，起到结构加强的作用，提高产品的整体强度。
