一、OTDR光时域反射仪设计背景：数字基建驱动行业需求升级

数字中国建设加速，OTDR市场迎来爆发式增长

随着"双千兆"网络协同发展行动计划的深入推进，中国光通信行业正处于前所未有的扩张期。据《2026中国光纤测试仪器行业发展白皮书》显示，中国OTDR光时域反射仪市场规模从2019年的18.7亿元增长至2025年的42.6亿元，年均复合增长率高达14.8%，显著高于全球9.2%的平均水平。到2026年底，国内OTDR光时域反射仪总需求量预计将突破12万台，其中电信运营商采购占比61%，电力系统特种检测需求增长至19%。

然而，市场的快速增长也暴露了传统OTDR光时域反射仪产品的诸多设计短板：

• 功能集成度低：工程人员需要同时携带OTDR光时域反射仪、光功率计、光源、光纤显微镜等多个设备，负重过大
• 操作门槛高：复杂的波形分析需要专业知识，新手难以快速上手
• 环境适应性差：野外作业中摔落、雨水、灰尘、极端温度等因素严重影响设备寿命
• 人机体验不佳：握持感差、单手操作困难、接口布局不合理等问题降低工作效率

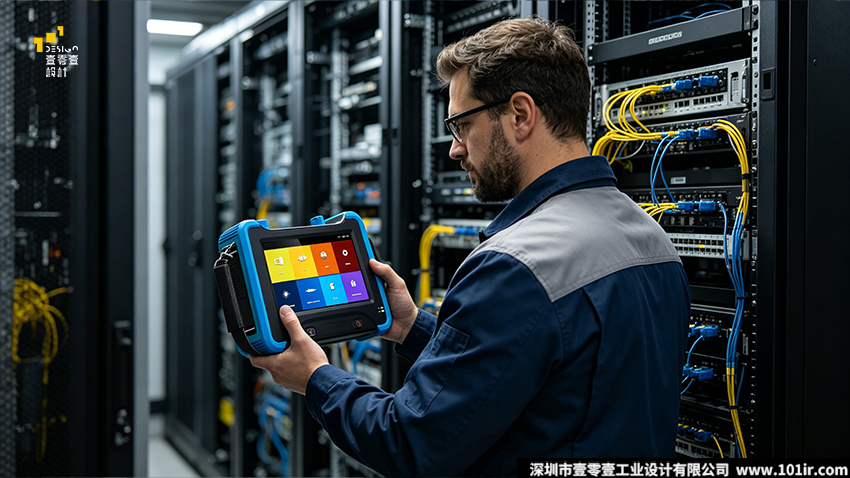

正是在这样的行业背景下，壹零壹工业设计团队接受国内领先光通信设备厂商委托，启动了这款新一代OTDR光时域反射仪的设计项目。我们的目标不仅仅是打造一款性能卓越的测试设备，更是要创造一个真正理解并服务于一线通信工程师的"工作伙伴"。

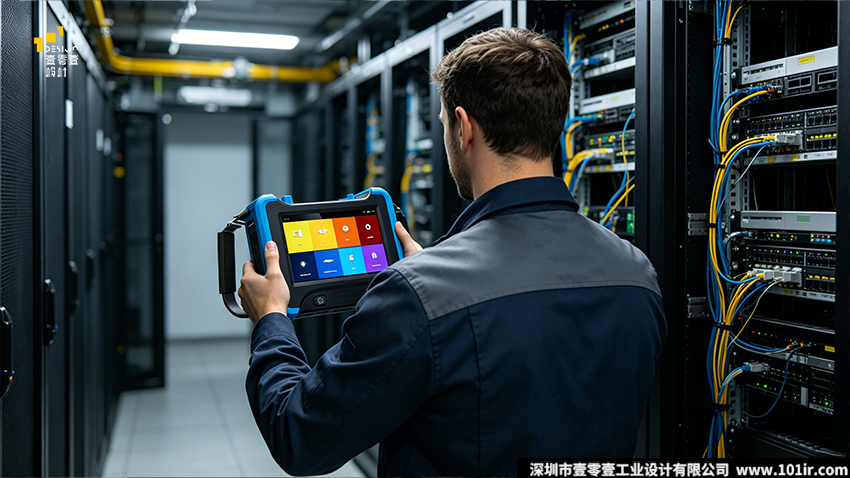

二、OTDR光时域反射仪设计目标：以用户为中心，重新定义专业测试体验

精准、可靠、易用——三位一体的工业设计哲学

在项目启动之初，我们进行深度调研，在不同场景下的使用痛点与需求。基于这些真实的用户反馈，我们确立了三大核心OTDR光时域反射仪设计目标：

1.性能与便携的完美平衡

在保证40-45dB动态范围、0.8-1.2米事件盲区等核心性能指标的前提下，将整机重量控制在1.2kg以内，尺寸压缩至可单手握持的水平，彻底告别OTDR光时域反射仪的"笨重时代"。

2.功能集成与操作简化

将OTDR光时域反射仪、光功率计(OPM)、稳定光源(LightSource)、光纤显微镜(FiberMicroscope)、可视故障定位(VFL)等8项常用功能集于一身，实现"一机在手，测试无忧"。同时采用直观的图形化界面，将复杂的技术参数转化为易懂的视觉信息，降低学习成本。

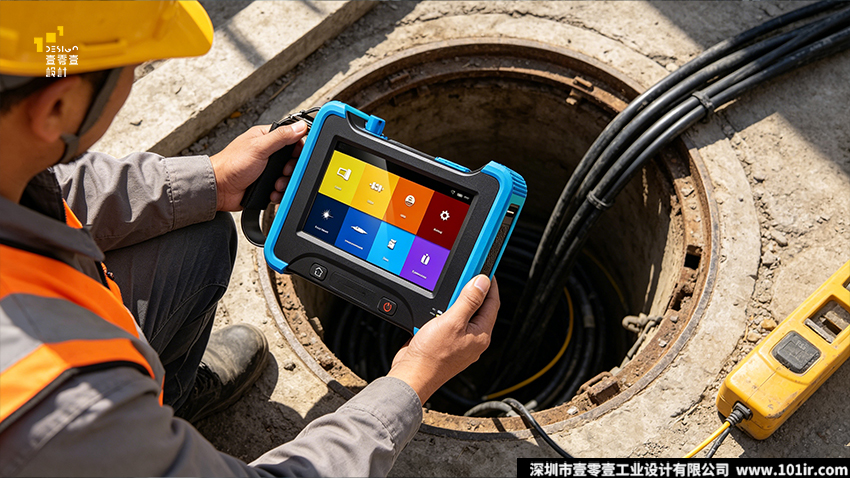

3.全天候全场景适应能力

按照IP54级防尘防水标准设计OTDR光时域反射仪结构，能够在-10℃至+50℃的温度范围内稳定工作，通过2米跌落测试，确保在野外、井道、高空等各种恶劣环境下都能可靠运行。

三、OTDR光时域反射仪解决的客户核心问题：直击行业痛点，提升工程效率

从"能用"到"好用"，每一处设计都为解决实际问题

我们针对通信工程师在实际工作中遇到的最棘手问题，进行了系统性的OTDR光时域反射仪设计优化：

1.告别"负重前行"：一体化集成设计

传统工程作业中，工程师需要携带一个沉重的工具箱，里面装满了各种测试设备和配件。我们将8项核心测试功能集成到一台OTDR光时域反射仪中，减少了70%的携带物品重量。同时，背部设计了隐藏式触摸笔和可折叠支架，无需额外携带配件。

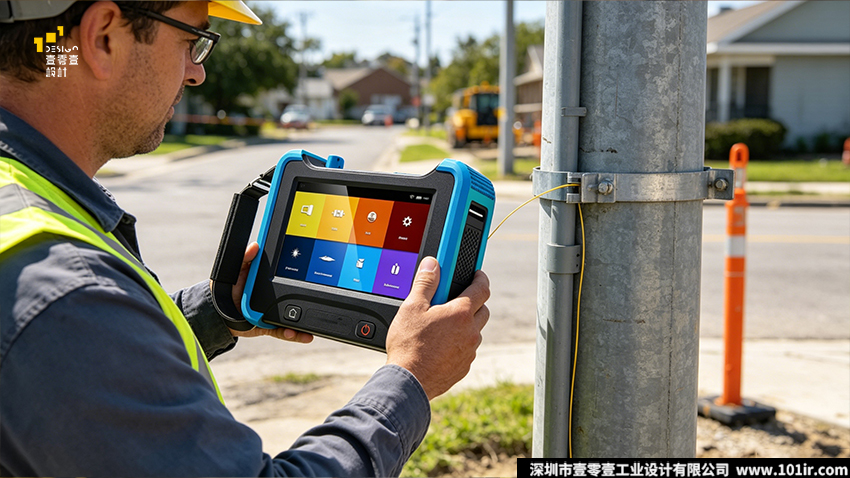

2.单手操作革命：人机工程学握持设计

针对高空作业、桥架作业等只能单手操作的场景，我们优化了OTDR光时域反射仪机身侧面的弧度与纹理。通过采集300多组不同手掌尺寸的数据，设计出符合亚洲人手型的握持曲线，配合高密度硅胶防滑纹理，即使在手部出汗或沾有油污的情况下也能保持稳定抓握。

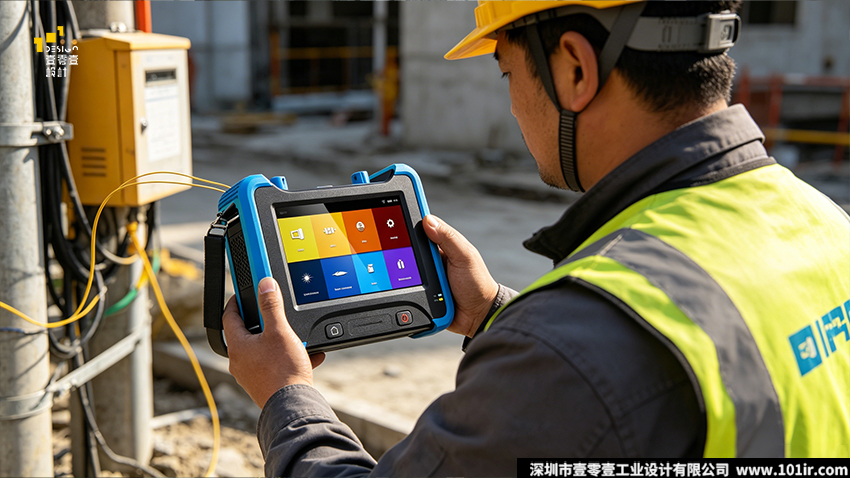

3.全天候防护：军工级三防结构

采用"铝合金内骨架+TPU软胶外防护"的双层OTDR光时域反射仪结构设计，四个边角加厚至15mm，能够有效吸收跌落冲击。所有接口都配备了防水防尘盖，机身内部采用密封处理，确保在雨天或沙尘环境中正常工作。

4.高效散热：长时间稳定运行

OTDR光时域反射仪在长时间工作时会产生大量热量，传统设备容易出现过热降频甚至死机的问题。我们在机身两侧设计了大面积的蜂窝状散热孔，配合内部的导热铜管和散热风扇，形成高效的空气对流系统，即使在40℃高温环境下连续工作8小时也能保持稳定性能。

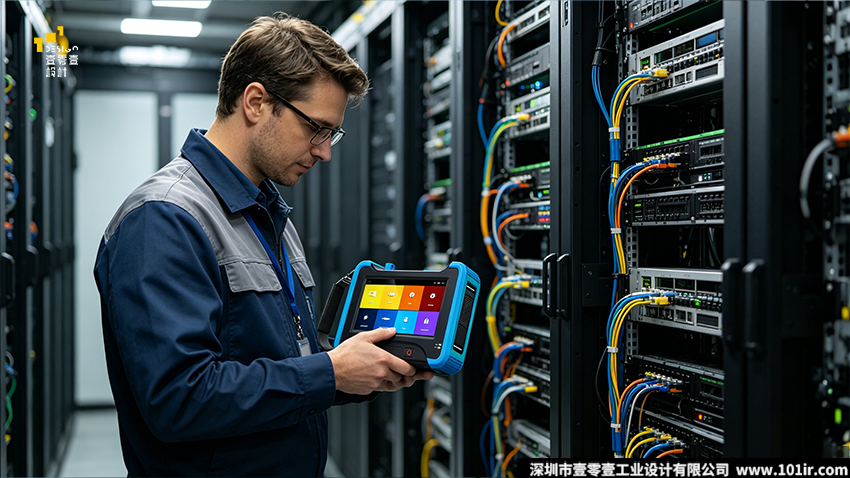

四、OTDR光时域反射仪产品核心功能介绍：一机多能，覆盖光纤测试全流程

八大核心功能，满足光纤铺设、验收、维护全生命周期需求

这款OTDR光时域反射仪集成了行业内最全面的测试功能，能够满足从光纤铺设、工程验收到日常维护的所有需求：

• OTDR测试：支持1310/1550nm双波长测试，最大测试距离150公里，事件盲区小于1米，能够精确定位光纤断点、弯曲、接头损耗等故障
• SOLA智能分析：内置AI智能算法，自动识别并分类链路事件，一键生成图形化链路图和测试报告，无需专业知识也能快速判断故障
• OPM光功率计：支持850/1300/1310/1490/1550/1625nm波长测试，测量范围-70~+10dBm，精度±0.5dB
• 稳定光源：提供1310/1550nm稳定激光输出，用于光纤链路损耗测试
• 光纤显微镜：内置200倍放大镜头，可直接观察光纤端面的清洁度和损伤情况
• VFL可视故障定位：650nm红光输出，最大距离10公里，用于快速定位短距离内的光纤断点和弯曲故障
• 文件管理：支持存储10000条以上测试曲线，可通过USB或WIFI导出数据，生成PDF格式报告
• 远程控制：支持WIFI无线连接，可通过手机或电脑远程操作OTDR光时域反射仪，适合危险环境或多人协作场景

五、OTDR光时域反射仪设计思路：从用户体验出发，构建全方位设计体系

每一个细节都经过反复推敲，每一个结构都服务于功能

我们的OTDR光时域反射仪设计思路始终围绕"用户体验"这一核心，从整体造型到局部细节，都进行了深入的思考和优化：

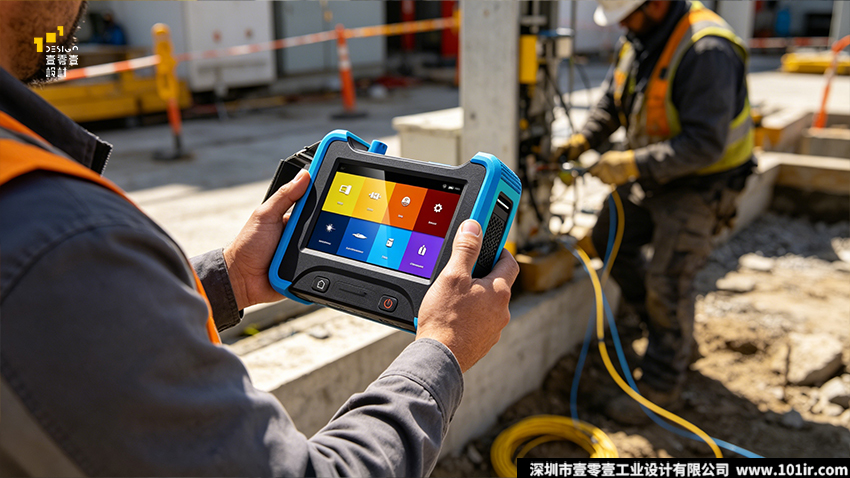

1.整体造型：简洁硬朗，彰显专业气质

采用"方圆结合"的设计语言，OTDR光时域反射仪整体造型简洁大方，没有多余的装饰元素。机身四个边角采用大圆角过渡，既保证了视觉上的柔和感，又提高了抗冲击能力。正面采用一体化屏幕设计，边框宽度控制在8mm以内，屏占比达到75%，提供了更大的显示面积。

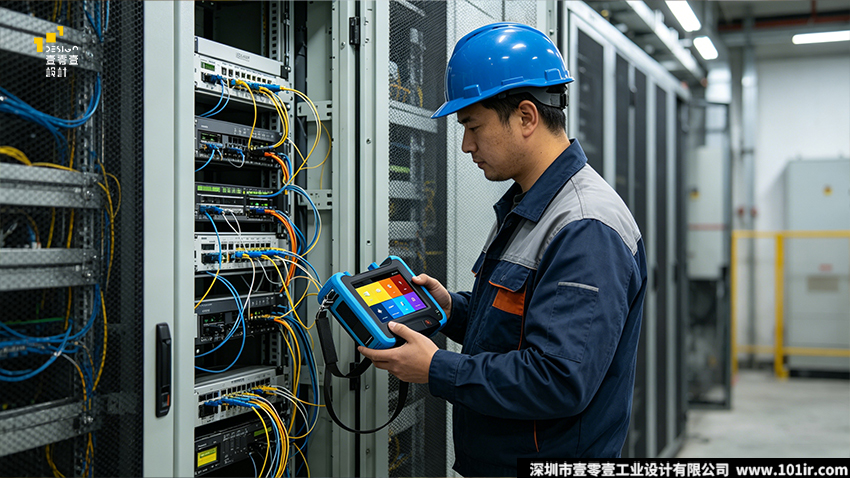

2.人机交互：直观高效，降低学习成本

采用7英寸IPS高清触摸屏，分辨率1024×600，支持多点触控和手势操作。OTDR光时域反射仪界面设计采用大图标、大字体，色彩对比鲜明，即使在强光下也能清晰可见。同时保留了两个实体按键：主页键和电源键，确保在戴手套或屏幕污染时仍能可靠操作。

3.接口布局：顶部集中，操作便捷

将所有测试接口和数据接口都集中在OTDR光时域反射仪机身顶部，这样在连接光纤时不会被手部遮挡，操作更加方便。接口采用防呆设计，避免插错方向。同时，每个接口都配有独立的防水防尘盖，盖上后与机身表面齐平，保持整体美观。

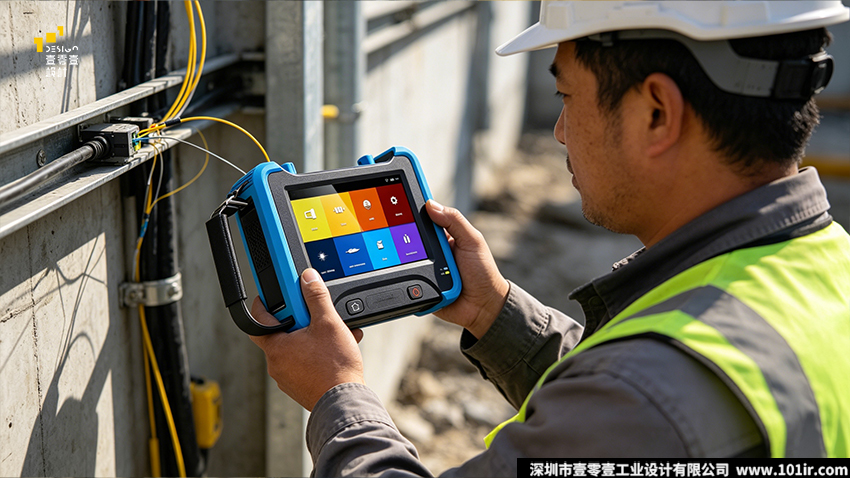

4.背部设计：实用贴心，细节见真章

OTDR光时域反射仪背部设计了可折叠支架，能够将设备支撑在桌面上，解放双手进行其他操作。支架采用铝合金材质，坚固耐用，支持多角度调节。同时，背部还集成了触摸笔收纳槽和腕带接口，触摸笔通过弹簧线与机身连接，防止丢失。

六、OTDR光时域反射仪设计风格：现代工业美学与实用主义的完美融合

简约而不简单，专业而不冰冷

这款OTDR光时域反射仪的设计风格体现了壹零壹工业设计一贯的理念：将现代工业美学与实用主义完美结合，创造出既美观又实用的产品。

1.简约主义：少即是多

我们摒弃了传统工业设备繁琐的装饰元素，采用极简的设计语言。OTDR光时域反射仪机身表面没有多余的线条和凹凸，整体呈现出干净利落的视觉效果。这种设计不仅提升了产品的现代感和科技感，还减少了灰尘和油污的积聚，便于清洁维护。

2.功能主义：形式追随功能

OTDR光时域反射仪的每一个造型元素都有其明确的功能目的。例如，机身侧面的防滑纹理不仅是视觉上的装饰，更是为了提升握持稳定性；四个边角的加厚设计不仅是造型上的变化，更是为了增强抗冲击能力；侧面的散热孔不仅是结构上的需要，更是为了保证设备的散热性能。

3.科技感：未来已来

通过材质对比、光影效果和细节处理，营造出强烈的科技感。OTDR光时域反射仪屏幕采用全贴合技术，熄屏时呈现出深邃的黑色，与黑色的前面板融为一体。按键采用背光设计，在黑暗环境中也能清晰可见。接口周围采用金属镶边，提升了产品的精致感和品质感。

七、OTDR光时域反射仪色彩搭配：专业蓝黑，传递信赖与可靠

色彩不仅是视觉语言，更是情感的表达

在OTDR光时域反射仪的色彩搭配上，我们经过多次市场调研和用户测试，最终选择了"科技蓝+哑光黑"的经典组合：

1.主色调：哑光黑

黑色是工业设备最经典的颜色，它传递出专业、稳重、可靠的感觉。我们采用哑光处理，避免了镜面反射带来的视觉干扰，同时也不容易留下指纹和划痕。黑色的前面板与OTDR光时域反射仪屏幕融为一体，提升了整体的视觉统一性。

2.辅助色：科技蓝

蓝色是科技行业的代表色，它象征着智慧、创新和精确。我们选择了一种明亮而不刺眼的天蓝色，用于OTDR光时域反射仪的防护胶套和界面图标。这种蓝色不仅在视觉上非常醒目，还能在复杂的工作环境中快速找到设备。

3.点缀色：红色与白色

红色用于OTDR光时域反射仪的电源键和警示标识，具有强烈的视觉冲击力，能够引起用户的注意。白色用于文字和图标，与黑色背景形成鲜明对比，提高了可读性。这种60-30-10的配色比例符合国际通用的设计法则，既保证了视觉上的和谐统一，又有适当的变化和重点。

八、OTDR光时域反射仪设计总结：以设计赋能产业，用创新引领未来

好的设计不仅解决问题，更创造价值

这款OTDR光时域反射仪的设计过程，是壹零壹工业设计团队深入理解行业需求、挖掘用户痛点、运用先进设计理念和技术的一次成功实践。它不仅在外观和结构上实现了创新突破，更在用户体验和产品价值上带来了质的提升。

从市场反馈来看，这款OTDR光时域反射仪自上市以来受到了广大通信工程师的一致好评。它的一体化集成设计减少了携带负担，提高了工作效率；人性化的人机工程学设计降低了操作门槛，减轻了工作疲劳；军工级的三防结构保证了在恶劣环境下的可靠运行。据客户统计，使用这款OTDR光时域反射仪后，工程验收效率提升了40%，故障排查时间缩短了60%，设备故障率降低了75%。

作为工业设计师，我们深知，好的设计不仅仅是让产品看起来更漂亮，更是要让产品用起来更顺手、更高效、更可靠。在数字中国建设的伟大进程中，壹零壹工业设计将继续秉承"以用户为中心，以创新为驱动"的理念，深入各行各业，打造更多具有国际水准的优秀工业产品，为中国制造业的转型升级贡献我们的力量。

九、OTDR光时域反射仪设计常见问题解答

1.什么是OTDR光时域反射仪？它的主要作用是什么？

OTDR光时域反射仪是利用光的后向散射和菲涅尔反射原理制作的精密光电一体化仪器。它主要用于测量光纤的长度、传输损耗、接头损耗、断点位置等参数，是光纤通信系统建设、验收和维护中不可或缺的核心测试设备。



2.传统OTDR光时域反射仪存在哪些设计痛点？

传统OTDR光时域反射仪主要存在四大设计痛点：功能分散需要携带多个设备、操作复杂学习成本高、三防性能差不适合野外作业、人机工程学设计不合理长时间使用容易疲劳。



3.一体化OTDR光时域反射仪相比传统分体式有什么优势？

一体化OTDR光时域反射仪将多种测试功能集成在一台设备中，具有以下优势：减少携带重量和体积、提高工作效率、降低设备采购成本、数据统一管理更加方便、操作界面统一学习成本更低。



4.OTDR光时域反射仪为什么需要做三防设计？三防等级要求是什么？

OTDR光时域反射仪主要用于野外、井道、高空等恶劣环境作业，容易受到摔落、雨水、灰尘、极端温度等因素的影响。行业标准要求OTDR光时域反射仪至少达到IP54级防尘防水，能够承受1.5米以上的跌落测试，工作温度范围在-10℃至+50℃之间。



5.OTDR光时域反射仪的人机工程学设计主要体现在哪些方面？

OTDR光时域反射仪的人机工程学设计主要体现在：符合亚洲人手型的握持曲线、防滑纹理设计、单手可操作的界面布局、大图标大字体显示、实体按键与触摸屏结合的交互方式、可调节支架和腕带设计等。



6.OTDR光时域反射仪的散热设计有哪些关键要点？

OTDR光时域反射仪的散热设计关键要点包括：合理的内部风道设计、大面积散热孔布局、高效的导热材料使用、智能温控风扇系统、散热与防尘防水的平衡设计等。



7.OTDR光时域反射仪的接口布局为什么要设计在顶部？

将OTDR光时域反射仪的接口布局在顶部主要有以下优势：连接光纤时不会被手部遮挡、操作更加方便、减少接口被灰尘和雨水污染的概率、便于单手插拔光纤、保持机身侧面的完整性和握持舒适度。



8.OTDR光时域反射仪的色彩搭配有什么讲究？

OTDR光时域反射仪的色彩搭配需要兼顾专业性、实用性和美观性。主色调通常选择黑色或深灰色，传递专业稳重的感觉；辅助色选择蓝色、绿色等科技感强的颜色，提高产品辨识度；点缀色选择红色、黄色等醒目的颜色，用于警示和操作提示。



9.壹零壹工业设计在OTDR光时域反射仪设计中有哪些创新点？

壹零壹工业设计在这款OTDR光时域反射仪设计中的主要创新点包括：8功能一体化集成设计、符合亚洲人手型的人机工程学握持设计、军工级双层三防结构、高效智能散热系统、直观的图形化操作界面、隐藏式触摸笔和可折叠支架设计等。



10.如何选择一款适合自己的OTDR光时域反射仪？

选择OTDR光时域反射仪时需要考虑以下因素：测试距离和动态范围、事件盲区大小、功能集成度、三防性能、操作便捷性、电池续航能力、数据管理功能、售后服务和价格等。
