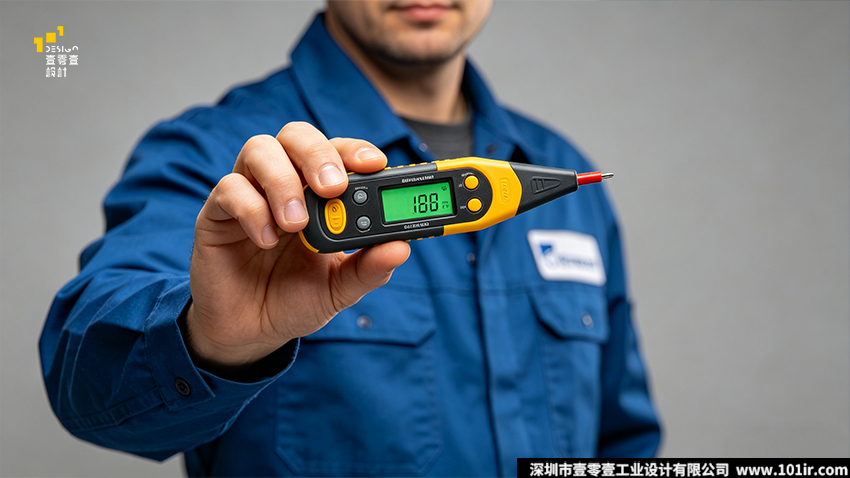

仪表仪器设计流程系列(三)：测电笔设计原理、痛点与实战指南  |  FROM ZERO TO ONE

一、测电笔产品设计背景：技术演进与市场趋势

测电笔产品设计作为仪表仪器设计领域最基础也最关键的分支之一，其发展历程与电力工业安全体系建设紧密相连。从最初简单的氖泡指示器到如今的智能传感设备，每一次技术迭代都推动着仪表仪器产品设计流程的完善与升级。

1.1测电笔技术发展的四个阶段

根据《中国测电笔市场调查研究与趋势分析报告(2025-2031年)》，现代测电笔技术演进可清晰划分为四个阶段，每个阶段都对测电笔设计提出了不同的要求：

• 第一代：氖泡式测电笔(1920s-1990s)：基于电流通过高阻值电阻使氖管发光的原理，结构简单、成本低廉，但只能判断是否带电，无法显示具体电压值。国家标准GB/T8218-1987《低压测电器》就是针对这一代产品制定的，至今仍在广泛使用。

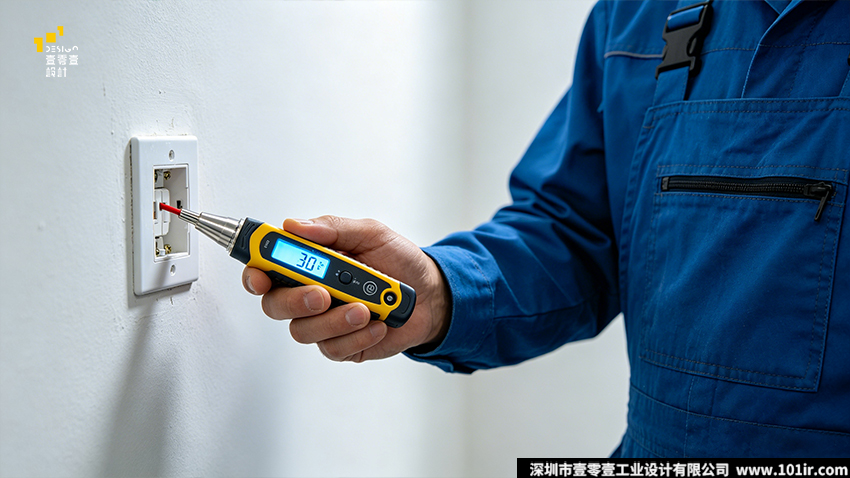

• 第二代：数显式测电笔(1990s-2010s)：引入液晶显示屏，能够直接显示电压数值，部分型号还能区分零火线。清华大学出版社2023年出版的《电工电子实训教程》中详细介绍了这一代产品的工作原理和设计要点。

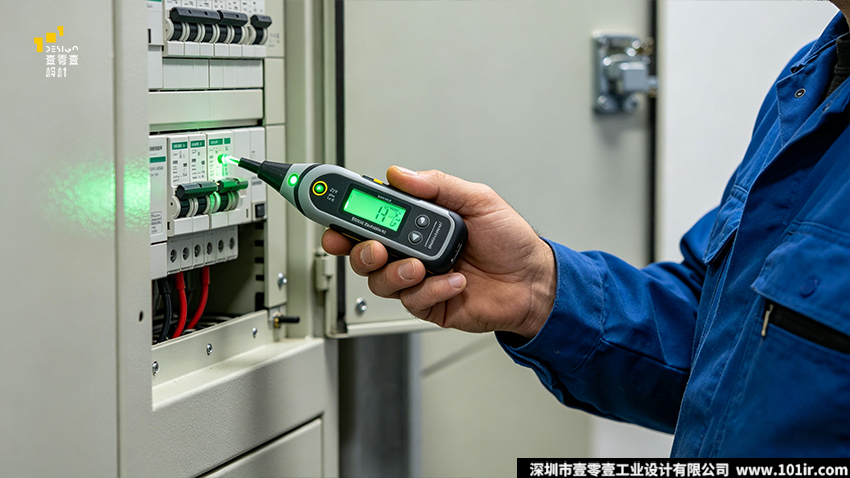

• 第三代：感应式测电笔(2010s-2020s)：基于电容耦合原理实现非接触式电压检测，大大提高了使用安全性。《2026年中国感应式测电笔数据监测研究报告》显示，第三代ASIC方案将强干扰场景误动作概率压缩至0.8%以下。
• 第四代：智能测电笔(2020s至今)：集成微处理器、多传感器和无线通信模块，能够实现复杂故障诊断和数据上传功能。预计到2026年，多功能融合型智能测电笔在高端市场渗透率将达到35%。

1.2中国测电笔市场现状与发展趋势

2024年中国测电笔市场规模达到28.6亿元，专业施工队与个人用户采购比例呈现6:4分布。测电笔产品设计呈现出明显的分化趋势：专业用户更侧重多功能集成性和耐用性，要求产品同时具备电压检测、线路追踪及绝缘检测功能；而25-35岁年轻个人用户占比达47%，更倾向选择带智能显示屏和手机APP联动的入门级产品。

未来，测电笔设计将朝着智能化、多功能化和人性化方向发展。一方面通过集成更多传感器提供更全面的电气参数分析，另一方面与云平台连接使测电笔成为智能电网监测系统的一部分。

二、测电笔设计前期行业调查研究：标准与用户双维度

在仪表仪器产品设计流程中，前期行业调查研究是确保产品成功的基础。对于测电笔产品设计这种关乎生命安全的产品，研究工作更要严谨细致，必须基于权威标准和真实用户数据。

2.1测电笔设计必须遵守的国家标准体系

测电笔安全设计是产品的生命线，所有设计决策都必须严格遵守国家和行业相关标准。我们在测电笔产品设计过程中主要参考以下标准：

• GB/T8218-1987《低压测电器》：适用于由电阻与氖氩指示灯泡构成的测电笔、测电螺钉旋具及工具组合测电器
• GB/T18216.1—2012《交流1000V和直流1500V以下低压配电系统电气安全：防护措施的试验、测量或监控设备第1部分：通用要求》
• GB/T18216.17-202X《交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第17部分：非接触式交流电压指示器》
• JB/T5449-2008《测试笔》：行业标准，规定了测试笔的技术要求和试验方法

2.2测电笔用户调研与核心痛点分析

为深入了解用户需求，壹零壹工业设计团队进行了深度调研，总结出传统测电笔设计存在的四大核心痛点：



痛点类型	具体表现	用户反馈占比
安全性问题	绝缘性能差、容易漏电、误判率高	42.3%
易用性问题	强光下看不清、操作复杂、握持不舒服	31.7%
耐用性问题	笔头容易断裂、外壳易摔裂、电池续航短	18.5%
功能性问题	功能单一、无法查找断点、不能显示具体电压	7.5%



特别值得注意的是，早期氖泡产品在50V至90V区间漏检率高达18.7%，这是一个非常严重的安全隐患。而传统数显测电笔的英文界面也给很多国内用户带来了困扰，德力西第六代测电笔将界面改为中文后，用户满意度提升了67%。

2.3主流测电笔产品竞品分析

我们对市场上主流的测电笔产品进行了详细拆解和对比分析，包括国际品牌福禄克、优利德，以及国内品牌德力西、得力、易之力等。通过分析发现：

• 国际品牌在精度和稳定性方面表现较好，但价格较高，性价比不高
• 国内品牌在功能集成和本地化方面做得更好，价格也更亲民
• 大多数产品在人体工程学设计方面还有很大提升空间
• 高端产品普遍采用了IP65防水等级和CATIV600V安全认证

三、测电笔设计痛点解决方案：以用户为中心的设计思维

基于深入的行业调查研究，我们明确了测电笔产品设计需要解决的核心问题。在壹零壹工业设计，我们始终坚持"以用户为中心"的设计思维，每一个设计决策都围绕解决用户痛点、提升用户体验展开。

3.1测电笔安全设计：永远的第一优先级

对于测电笔产品设计来说，安全性是设计的灵魂，任何其他方面的优化都不能以牺牲安全性为代价。我们在设计中采用了"四重安全机制"：

• 双重绝缘设计：外壳采用高阻燃PC+ABS复合材料，耐压等级≥10kV/1min工频耐压试验，内部电路也采用绝缘隔离设计
• 声光双反馈系统：同时采用灯光和声音两种方式提示检测结果，即使在嘈杂或光线不好的环境中也能准确判断
• 自动量程识别：能够自动识别被测电压范围，避免因误操作导致的测量错误
• 抗干扰屏蔽：采用金属屏蔽层和滤波电路，有效抑制电磁干扰，降低误动作概率

3.2测电笔易用性设计：让复杂操作变得简单

我们的目标是让任何用户都能在不需要阅读说明书的情况下，快速上手使用测电笔。为此，我们在测电笔设计中采取了以下措施：

• 中文界面设计：所有操作提示和功能说明都采用中文，避免因语言障碍导致的误操作
• 直观的色彩编码：用红色表示火线，绿色表示零线，黄色表示感应电，让用户一眼就能看懂检测结果
• 人体工程学握柄：采用高扭矩包胶手柄设计，表面采用亲肤材质，触感柔软且防滑，实测连续使用2小时仍保持稳定握感
• 单手操作设计：所有功能按钮都设计在拇指可及范围内，配合内置强磁吸附结构，可牢牢吸附于金属表面

3.3测电笔耐用性设计：适应恶劣工作环境

电工的工作环境往往比较恶劣，测电笔设计需要能够承受跌落、冲击、潮湿、油污等各种考验：

• 笔头加固设计：采用SUP11材质批杆，硬度达到53-55HRC，确保在使用过程中不易滑牙崩口
• 抗摔结构设计：采用全包胶设计和内部缓冲结构，通过1.5米跌落测试
• 防水防尘设计：高端产品采用IP65防水等级，能够在雨天和潮湿环境中使用
• 长续航设计：采用低功耗电路设计和大容量电池，配合自动关机功能，续航时间可达1年以上

四、仪表仪器产品设计流程：从概念到量产的六步管控法

仪表仪器产品设计流程是一个系统性工程，需要严格按照流程进行才能确保最终产品的质量和可靠性。在壹零壹工业设计，我们经过多年实践总结出了一套完善的"六步设计法"，特别适用于测电笔产品设计。

4.1第一步：需求分析与定义

这是整个仪表仪器产品设计流程的起点，也是最关键的一步。我们会与客户进行深入沟通，明确产品的定位、目标用户、功能要求、性能指标、成本预算和上市时间。对于测电笔产品设计，我们通常从以下几个维度定义需求：

• 安全等级：CATII1000V、CATIII690V还是CATIV600V
• 功能配置：基础款、多功能款还是智能款
• 使用场景：家庭使用、专业电工使用还是工业现场使用
• 价格定位：入门级、中端还是高端
• 外观风格：简约实用、科技感还是工业风

4.2第二步：概念设计与方案比选

在明确需求后，设计团队会进行头脑风暴，提出多个不同的设计概念。每个概念都会包含外观草图、功能布局、结构原理和初步的成本估算。我们通常会提出3-5个不同方向的测电笔设计方案，然后组织内部评审和客户评审，从创新性、实用性、可行性和成本等多个维度进行评估，最终选择1-2个方案进行深入设计。

4.3第三步：详细设计与仿真分析

在确定最终方案后，我们会使用专业设计软件进行详细的三维建模和工程图设计。这一阶段需要考虑产品的每一个细节，包括零件的尺寸、公差、材料、加工工艺、装配方式等。同时，我们还会使用有限元分析(FEA)软件对测电笔设计进行仿真分析：

• 结构强度分析：验证产品在跌落、冲击、扭转等情况下的强度和刚度
• 热分析：分析产品在工作过程中的温度分布
• 电磁兼容分析：验证产品的电磁兼容
• 流体分析：对于需要散热或防水的产品进行流体动力学分析

4.4第四步：原型制作与测试验证

详细设计完成后，我们会制作产品原型进行测试验证。原型制作通常分为三个阶段：

• 外观手板：主要用于验证产品的外观、尺寸和人机工程学设计
• 功能手板：主要用于验证产品的功能和性能
• 工程手板：与最终量产产品完全一致，用于进行全面的测试和认证

对于测电笔产品设计，特别需要进行工频耐压试验、冲击耐压试验、泄漏电流测试、机械强度试验、高低温循环试验和湿热试验。

4.5第五步：模具开发与试生产

测试验证通过后，就可以进入模具开发阶段。我们会与专业的模具厂合作，确保模具的质量和精度。模具开发完成后，会进行试生产，验证生产工艺的可行性和产品的一致性。在试生产过程中，我们会全程跟进，及时发现和解决生产中出现的问题。

4.6第六步：量产支持与持续优化

产品正式量产后，我们的工作并没有结束。我们会继续与客户保持密切沟通，跟踪产品的市场反馈和使用情况，及时解决出现的问题。同时，我们还会根据用户反馈和技术发展，对测电笔设计进行持续的优化和升级，延长产品的生命周期。

五、测电笔设计核心技巧：提升产品品质的关键细节

在多年的测电笔产品设计实践中，壹零壹工业设计团队积累了一些独特的设计技巧，这些技巧往往能够在细节处提升产品的品质和用户体验。

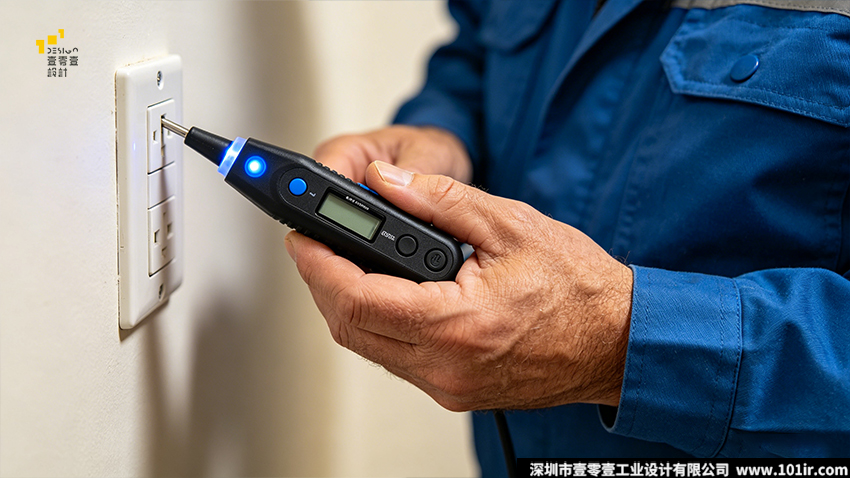

5.1光学设计技巧：让指示更清晰直观

• 多层透光结构与定向聚光设计：将LED实际输出亮度突破120流明，色温控制在5700K冷白光域，在作业半径内构建一个"视觉锚点"，减少30%的认知负荷
• 环境光自适应技术：内置光线传感器，能够根据环境光线强度自动调节显示屏和指示灯的亮度

• 彩光指示系统：采用不同颜色的灯光表示不同的检测结果，让用户一眼就能判断

5.2结构设计技巧：提升产品的可靠性和耐用性

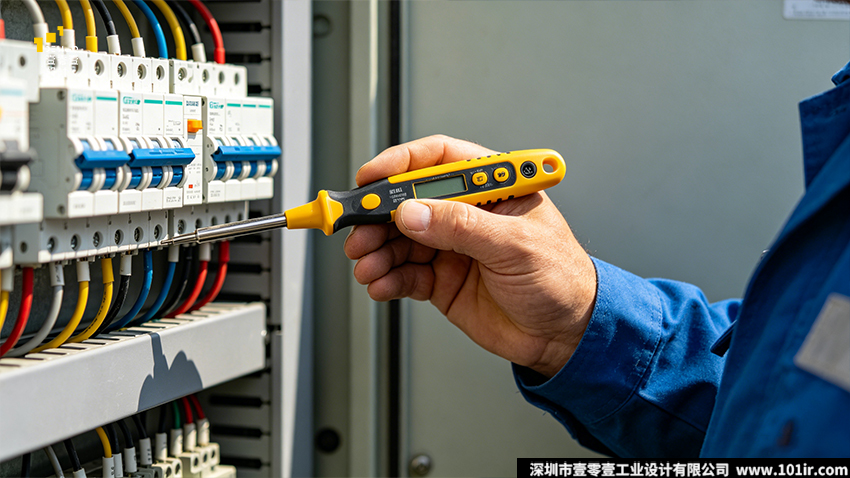

• 螺丝件与感应件分离设计：这是重庆麦一科技获得的实用新型专利(CN223897539U)，巧妙地将螺丝件与感应件分离设置，避免了因螺丝件损坏而导致的测电功能失效
• 可弯折结构设计：通过引入柔性连接结构或铰接式关节设计，使测电笔的探测端能够实现一定角度范围内的自由弯曲
• 折叠式设计：不仅可以收起以方便携带，还能保护探针，延长使用寿命

5.3功能集成技巧：打造最小作业单元

功能集成不是简单的配件捆绑，而是对"工具链断裂"问题的系统性补偿。我们在测电笔设计中遵循"最小作业单元"的理念，将电工最常用的操作集成到一支测电笔中：

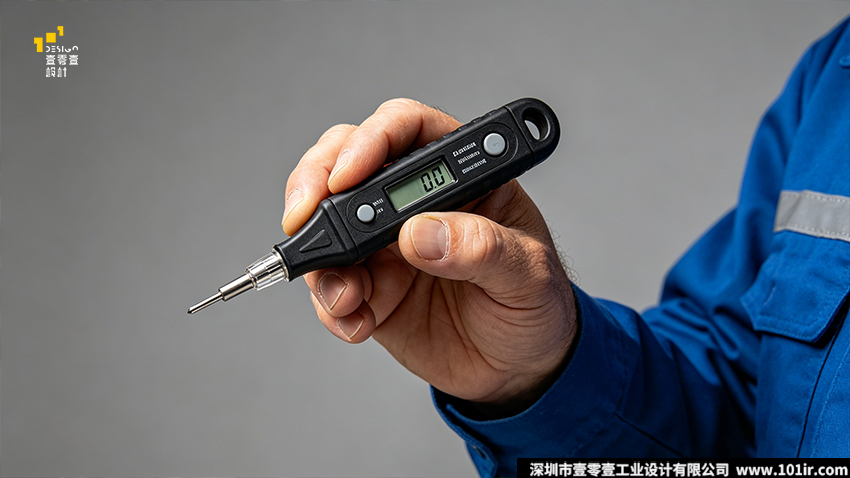

• 测电+螺丝刀：最常见的集成方式，减少工具切换次数
• 测电+尖嘴钳+螺丝刀：将核心动作路径压缩至单手持握
• 测电+照明+线路追踪：集成LED照明功能和线路追踪功能

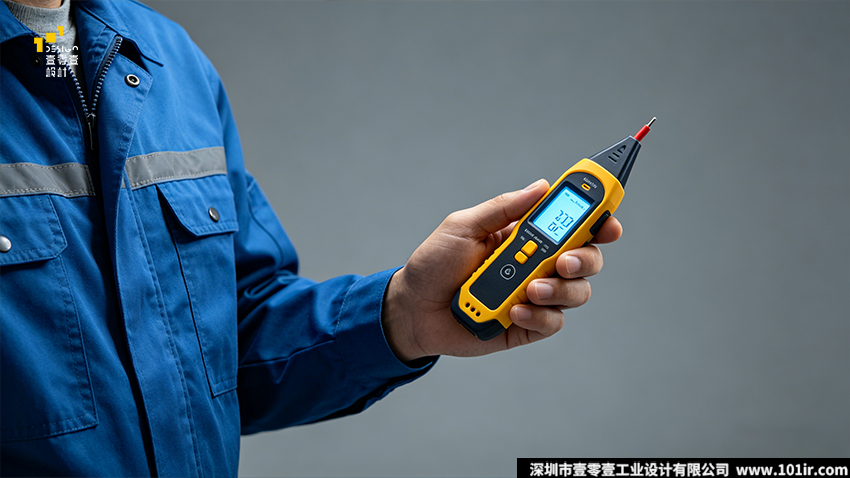

六、测电笔设计实战案例：壹零壹"安全星"系列智能测电笔

为了让大家更直观地理解仪表仪器产品设计流程在实际项目中的应用，我将以我们团队设计的"安全星"系列智能测电笔为例，分享我们的设计过程和思考。

6.1项目背景与设计挑战

客户是国内某电工工具制造商，希望我们设计一款面向专业电工的高端智能测电笔，能够在激烈的市场竞争中脱颖而出。客户提出的核心要求是：安全可靠、功能强大、操作简单、外观时尚。

我们面临的主要设计挑战包括：如何在保证安全性的前提下实现更多的功能集成；如何设计一个既符合人体工程学又具有辨识度的外观；如何在有限的成本预算内实现高品质的设计。

6.2设计解决方案

针对这些挑战，我们提出了以下测电笔设计解决方案：

• "星盾"安全系统：采用双重绝缘+声光双反馈+自动量程识别+抗干扰屏蔽四重安全机制，通过CATIV600V安全认证和IP65防水等级认证
• "星握"人体工程学设计：采用三段式渐窄结构，符合人手握持习惯，重心分布合理

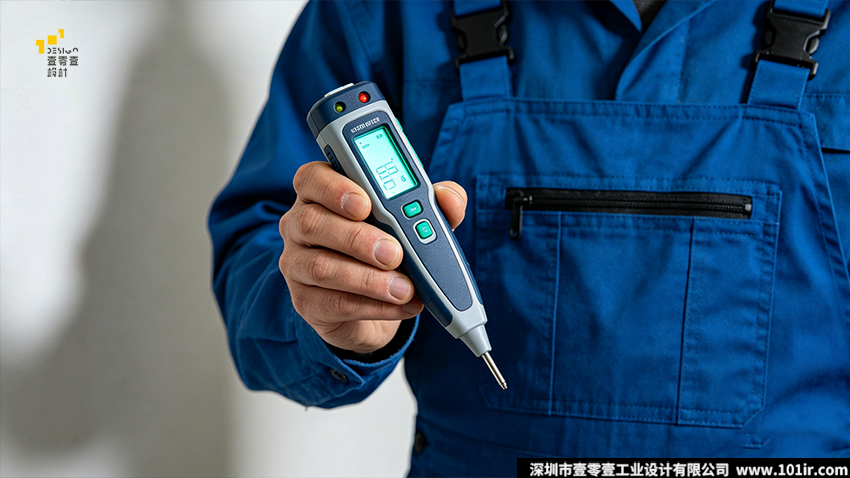

• "星显"智能显示系统：采用1.3英寸OLED彩色显示屏，中文界面，支持环境光自适应调节
• "星智"功能集成：集成了非接触式电压检测、接触式电压测量、零火线识别、线路断点查找等多种功能
• "星型"外观设计：以"星"为设计元素，笔身采用流线型设计，搭配星空灰和科技蓝的配色方案

6.3市场反馈

"安全星"系列智能测电笔自上市以来，获得了市场的广泛好评。在电商平台上，用户好评率高，很多电工师傅评价说："这是我用过最好用的测电笔"。该产品还获得了中国设计奖，得到了行业专家的认可。

七、文章总结：设计的本质是为人服务

回顾测电笔的百年演进历史，从最初简单的氖泡指示器到今天的智能检测设备，技术在不断进步，但仪表仪器产品设计流程的本质始终没有改变——那就是为人服务。

作为工业设计师，我们的工作不仅仅是创造好看的外观，更重要的是通过设计解决实际问题，提升人们的生活品质和工作效率。对于测电笔产品设计这种关乎生命安全的产品，我们更要怀着敬畏之心，把每一个细节都做到极致。

在壹零壹工业设计，我们始终坚持"安全第一、用户至上"的设计理念。我们相信，好的设计应该是看不见的——它不会让用户注意到设计本身，而是让用户在使用过程中感到自然、流畅、舒适。

八、测电笔产品设计常见问题解答

Q1：测电笔产品设计的核心原则是什么？

A1：测电笔产品设计的核心原则是"安全第一、用户至上"。安全性是测电笔的生命线，所有设计决策都不能以牺牲安全性为代价；同时要以用户为中心，解决用户在实际使用过程中遇到的痛点问题。



Q2：测电笔设计必须遵守哪些国家标准？

A2：测电笔设计必须遵守的主要国家标准包括：GB/T8218-1987《低压测电器》、GB/T18216.1—2012《交流1000V和直流1500V以下低压配电系统电气安全》、GB/T18216.17-202X《非接触式交流电压指示器》以及JB/T5449-2008《测试笔》行业标准。



Q3：如何解决测电笔强光下看不清的问题？

A3：解决测电笔设计中强光下看不清的问题，可以采用以下方法：使用高亮度LED指示灯并采用定向聚光设计；采用OLED彩色显示屏，其自发光特性在强光下仍有较好的可视性；内置光线传感器，实现环境光自适应亮度调节。



Q4：测电笔安全设计的关键要点有哪些？

A4：测电笔安全设计的关键要点包括：采用双重绝缘设计，确保外壳和内部电路都有足够的绝缘性能；设计声光双反馈系统，确保在任何环境下都能准确提示检测结果；采用自动量程识别功能，避免误操作；增加抗干扰屏蔽设计，降低误动作概率。



Q5：智能测电笔与传统测电笔设计的区别是什么？

A5：智能测电笔设计与传统测电笔的主要区别在于：集成了微处理器和多传感器，能够实现更复杂的功能；采用彩色显示屏和中文界面，显示信息更丰富；支持无线通信功能，可以与手机APP联动；具有数据记录和分析功能，能够为故障诊断提供支持。



Q6：测电笔人体工程学设计需要注意哪些方面？

A6：测电笔人体工程学设计需要注意以下方面：握柄形状要符合人手握持习惯，采用三段式渐窄结构；表面采用亲肤包胶材质，防滑防汗；重心分布要合理，避免长时间使用导致手部疲劳；所有功能按钮都要设计在拇指可及范围内，实现单手操作。



Q7：测电笔设计如何提升耐用性？

A7：提升测电笔设计耐用性的方法包括：采用SUP11等高硬度材质制作批杆；采用全包胶设计和内部缓冲结构，提高抗摔性能；采用IP65及以上防水防尘等级设计；使用低功耗电路和大容量电池，延长续航时间。



Q8：仪表仪器产品设计流程的完整步骤是什么？

A8：仪表仪器产品设计流程的完整步骤包括：需求分析与定义、概念设计与方案比选、详细设计与仿真分析、原型制作与测试验证、模具开发与试生产、量产支持与持续优化六个阶段。



Q9：非接触式测电笔设计的技术难点是什么？

A9：非接触式测电笔设计的主要技术难点包括：如何提高检测灵敏度同时降低误动作概率；如何有效抑制电磁干扰；如何实现准确的电压等级判断；如何保证在不同环境条件下的检测稳定性。



Q10：测电笔设计如何平衡功能与成本？

A10：测电笔设计平衡功能与成本的方法包括：根据产品定位和目标用户需求，合理配置功能；采用模块化设计，不同档次的产品可以共享部分模块；优化结构设计，减少零件数量和装配工序；选择性价比高的元器件和材料。



参考文献

[1]GB/T8218-1987,低压测电器[S].北京:中国标准出版社,1988.

[2]GB/T18216.1—2012,交流1000V和直流1500V以下低压配电系统电气安全：防护措施的试验、测量或监控设备第1部分：通用要求[S].北京:中国标准出版社,2012.

[3]沈振乾.电工电子实训教程[M].北京:清华大学出版社,2023.

[4]产业调研网.中国测电笔市场调查研究与趋势分析报告(2025-2031年)[R].北京:产业调研网,2025.

[5]原创力文档.2026年中国感应式测电笔数据监测研究报告[R].2026.

[6]邓永生,张昊,张旭东.非接触式电压测试系统及关键技术研究[J].自动化与仪器仪表,2019(6):99-102.

[7]重庆麦一科技有限公司.一种测电笔[P].中国专利:CN223897539U,2025-03-12.

[8]光伏汇流箱专用的多功能试电笔的设计[J].中国期刊网,2025(7).
