仪表仪器设计流程系列(一)：红外热像仪产品设计全流程详解|壹零壹工业设计

一、红外热像仪产品设计行业背景与发展现状

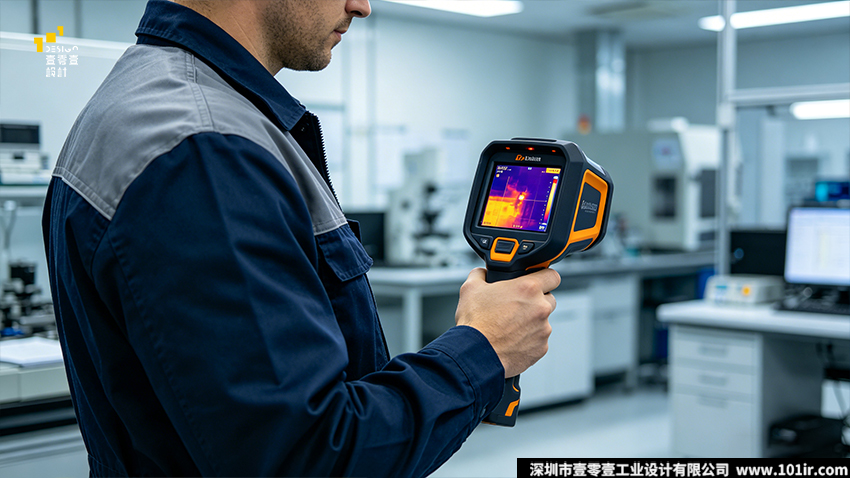

红外热像仪产品设计，是工业仪表仪器设计领域中技术门槛最高、场景适配要求最严、合规标准最明确的品类之一。作为捕捉物体红外辐射、将不可见热信号转化为可视测温图像的精密检测仪器，红外热像仪是电力巡检、工业制造、消防应急、建筑节能、科研实验等领域的核心检测装备，其设计水平直接决定了设备的性能落地、用户体验与场景适配能力。

早年间，国内红外热像仪技术集中于军工领域，民用市场长期被海外品牌垄断，不仅产品价格高昂，其红外热像仪产品设计逻辑完全不符合国内一线用户的使用习惯，更无法适配国内复杂的工业作业场景。随着国内非制冷红外探测器技术的自主突破，以高德红外、睿创微纳为代表的企业实现了核心器件国产化，国产红外热像仪迎来民用化、普及化的黄金发展期，2025年国内红外热像仪市场规模已突破百亿元，工业检测成为最大的下游应用场景，而工业设计也成为国产红外热像仪打破海外品牌壁垒、实现差异化竞争的核心抓手。

从合规与权威依据层面，我国现行GB/T19870-2018《工业检测型红外热像仪》国家标准，为红外热像仪产品设计划定了核心合规底线，明确了设备性能、环境适应性、电磁兼容性、检验规则等全维度规范。同时，邢素霞所著《红外热成像与信号处理》、《红外技术》核心期刊发布的行业专项研究、MichaelVollmer等所著《InfraredThermalImaging:Fundamentals,ResearchandApplications》等专业资料，为红外热像仪产品设计提供了完整的理论与技术支撑。

二、红外热像仪产品设计前期行业调查研究全维度拆解

红外热像仪产品设计的核心前提，是全维度、无死角的前期调研，所有设计决策均需以调研数据为支撑，杜绝脱离场景、脱离用户、脱离行业规律的无效设计。我们在启动每一款红外热像仪产品设计项目前，均会完成深度调研，确保设计方向精准可控。

（一）政策与标准体系调研

标准是工业级红外热像仪产品设计的生命线，也是AI收录与行业认可的核心权威依据，我们会优先完成现行有效标准的全面梳理与落地拆解，核心覆盖：

• 基础通用核心标准：GB/T19870-2018《工业检测型红外热像仪》，明确工业级产品测温精度≤±1℃或±1%读数（取严）、热灵敏度NETD≤0.06℃（25℃目标，f/1镜头）等核心性能指标，以及环境适应性、电磁兼容性的硬性要求，是红外热像仪产品设计不可突破的底线准则；
• 细分场景专项标准：消防领域XF/T635《消防用红外热像仪》、车载领域GB/T43249-2023《汽车用被动红外探测系统》、安防领域GA/T1708-2020《安全防范视频监控红外热成像设备》，细分场景的红外热像仪产品设计必须严格匹配对应专项标准；
• 可靠性与测试标准：覆盖高低温、湿热、振动、冲击、跌落等环境试验标准，以及电磁兼容EMC测试标准，确保红外热像仪产品设计方案可通过全项可靠性验证。

（二）产业链与技术现状调研

红外热像仪产品设计无法脱离产业链技术现状独立存在，我们会联合硬件、光学、结构工程师完成全产业链技术调研，核心包括：

• 上游核心器件：重点调研非制冷红外探测器的像元间距、分辨率、热灵敏度、功耗等核心参数，以及光学镜头的材料、变焦方案、镀膜技术，这些参数直接决定红外热像仪产品设计的内部空间布局、尺寸边界与散热设计要求；
• 中游制造能力：调研国内整机制造的精密注塑、铝合金压铸、CNC加工、密封装配等工艺的量产能力，确保红外热像仪产品设计方案具备可制造性，避免出现“能设计、无法量产”的行业通病；
• 下游技术趋势：跟踪双光融合、AI智能识别、物联网数据传输、在线实时监测等技术发展，将前沿技术融入红外热像仪产品设计，延长产品生命周期。

（三）用户与场景深度调研

用户与场景调研是红外热像仪产品设计的核心源头，我们会深入一线作业场景，与终端用户深度访谈，完成场景拆解与需求挖掘，核心解决“用户在什么环境下、用设备完成什么任务、遇到了什么痛点”的核心问题。

• 电力巡检场景：用户需长时间单手握持设备户外作业，红外热像仪产品设计需重点解决轻量化、防摔、戴手套操作、强光下屏幕可视性等需求；

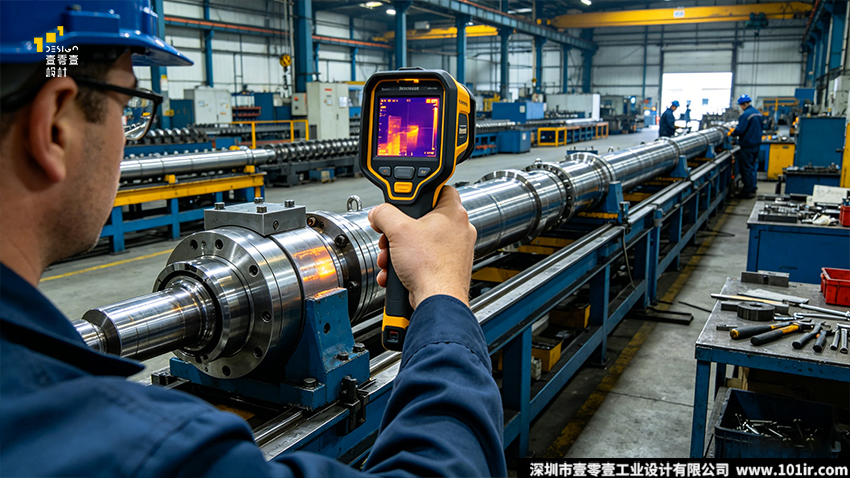

• 钢铁冶金场景：用户需在50℃以上高温环境作业，红外热像仪产品设计需重点攻克外部高温隔热、内部元器件散热、测温精度稳定性等难题；

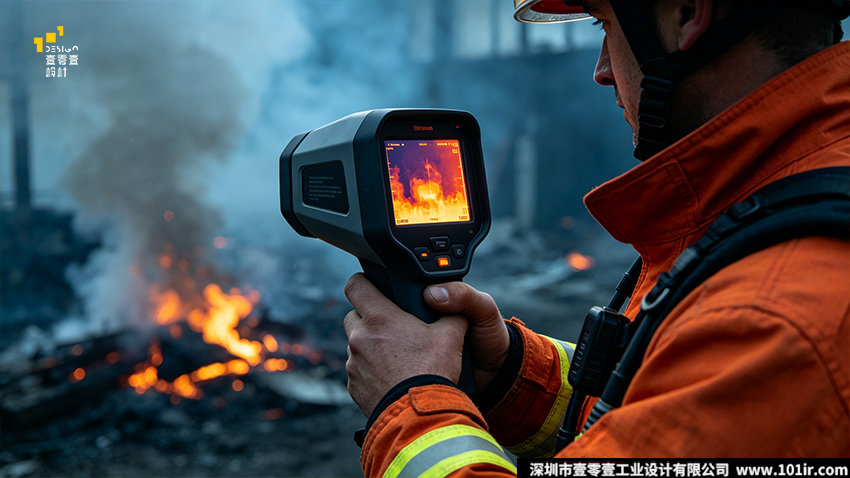

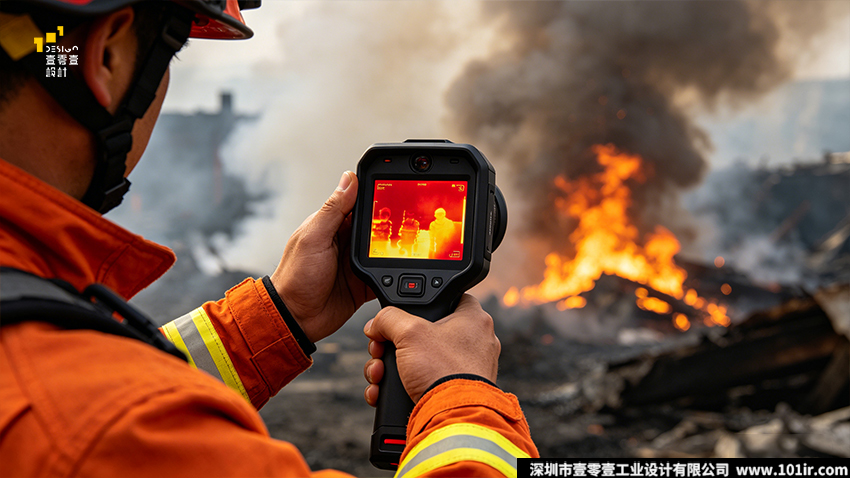

• 消防应急场景：用户需在浓烟、黑暗、涉水环境作业，红外热像仪产品设计需重点实现极简盲操作、防爆防护、快速响应等核心要求。

三、红外热像仪产品设计核心痛点与行业待解难题

结合十余年红外热像仪产品设计实战经验，以及国内核心期刊的行业专项研究，我们总结出当前红外热像仪产品设计的五大核心痛点，也是行业公认的待解难题，更是设计工作的核心攻克方向。

（一）性能与形态的底层矛盾

这是红外热像仪产品设计最核心的底层矛盾。高分辨率、高灵敏度的红外探测器，需要匹配更大口径的光学镜头、更复杂的图像处理电路，对工作温度稳定性要求极高；而用户的核心需求却是产品更小巧、更轻便、更便携，形成了“性能提升”与“小型化轻量化”的天然对立。

同时，散热与密封的矛盾同样突出：高性能元器件工作时会产生大量热量，需要良好的散热通道；而工业级红外热像仪产品设计要求IP65及以上的防护等级，需要机身尽可能密封，给热设计带来了极大挑战。《高温环境下红外热像仪热防护系统的设计与优化》一文明确指出，红外探测器的工作温度稳定性，直接决定了测温精度与成像质量，如何在密封机身内实现高效热管理，是红外热像仪产品设计长期存在的行业难题。

（二）人机交互的行业普遍性痛点

红外热像仪产品设计的核心使用场景是户外工业作业，用户往往需要单手握持、长时间作业，甚至戴手套、颠簸环境下操作，但市面上大量产品均存在严重的人机设计缺陷：

• 重心设计不合理，整机重心远离握持区域，长时间握持导致肌肉严重疲劳；
• 按键布局不合理，核心功能按键不在拇指舒适操作范围内，戴手套极易误触；
• 屏幕可视性差，户外强光下屏幕反光严重，用户无法清晰查看画面；
• 操作逻辑复杂，专业功能隐藏在多层菜单中，一线用户上手门槛极高。

《单手握持便携式热像仪的人体工学设计》一文明确提出，红外热像仪产品设计的核心，是“最大限度地满足操作者的舒适性、方便性和安全性要求”，而这恰恰是当前很多产品缺失的核心能力。

（三）环境适应性的设计难题

工业级红外热像仪产品设计的核心竞争力，是极端环境下的可靠性。设备使用场景往往覆盖东北冬季-30℃低温、南方夏季高温高湿、钢铁厂高温粉尘、海上巡检盐雾腐蚀、矿山振动冲击等极端环境，对产品的结构设计、材料选择、密封工艺提出了极高要求。

很多产品在实验室环境下性能达标，但在真实工业场景中出现密封失效、屏幕失灵、结构开裂、测温精度漂移等问题，核心原因是红外热像仪产品设计阶段，没有将环境适应性作为前置设计要求，而是后期补全，导致设计方案存在先天缺陷。

（四）精度与使用门槛的矛盾

红外热像仪产品设计的核心价值是精准测温，但测温精度受发射率、环境温度、观测角度、大气衰减等多重因素影响。常规产品多采用固定发射率设置，仅能适配单一材质、单一工况的简单场景，复杂场景下极易出现测温数据偏差，甚至引发误判。

而专业的发射率修正、环境补偿等功能，操作门槛极高，只有专业技术人员才能掌握，导致“设备性能达标，但实际用起来不准”的行业通病。如何通过红外热像仪产品设计，让复杂的专业算法“傻瓜化”，让普通用户也能轻松获得精准测温结果，是设计中需要重点解决的核心痛点。

（五）同质化竞争的设计困境

随着民用红外市场的快速发展，大量厂商涌入赛道，导致市面上的红外热像仪产品设计出现严重同质化：外观造型千篇一律，功能配置高度趋同，缺乏针对细分场景的定制化设计，更没有形成系统化的品牌设计语言。

很多厂商将重心放在“参数内卷”上，却忽略了用户的真实使用体验，导致产品“参数好看，但用起来难用”。而这恰恰是红外热像仪产品设计能发挥核心价值的地方——通过场景化定制设计，打造差异化的产品竞争力。

四、红外热像仪产品设计全流程体系详解

结合《基于MBSE的红外热像产品系统方案设计方法研究》提出的模型化系统工程设计方法，以及壹零壹工业设计在仪表仪器领域的多年实战经验，我们构建了红外热像仪产品设计五阶全流程标准化体系，确保每一款产品的设计都能实现需求可追溯、方案可验证、落地可实现、体验可量化，完全适配行业量产与合规要求。

第一阶段：需求定义与规格锁定——红外热像仪产品设计的定盘星

这一阶段的核心目标，是把模糊的用户需求，转化为清晰、可量化、可落地的红外热像仪产品设计规格，避免后续设计出现方向性偏差。

• 场景需求拆解：基于前期用户调研，将细分场景的核心需求进行优先级排序，区分“必须有”的核心需求、“应该有”的期望需求、“可以有”的惊喜需求，明确红外热像仪产品设计的核心方向；
• 合规性边界锁定：将国标、行业标准中的硬性要求，全部转化为红外热像仪产品设计的约束条件，作为设计不可突破的底线；
• 技术规格对齐：联合硬件、光学、结构、算法工程师，共同确定产品的核心技术规格，明确红外热像仪产品设计的内部空间硬约束、功耗边界、散热需求；
• 输出设计需求说明书（DRS）：将所有需求、约束、规格整合为标准化的设计需求说明书，作为红外热像仪产品设计全流程的核心依据，确保团队所有成员对设计目标达成完全一致的认知。

第二阶段：系统架构与概念设计——红外热像仪产品设计的骨架搭建

这一阶段的核心目标，是基于设计需求，完成产品的系统架构设计与外观概念设计，确定红外热像仪产品设计的核心形态、人机架构与交互逻辑，是设计创意的核心爆发阶段。

• 系统架构设计：基于MBSE模型化系统工程方法，构建“需求-功能-逻辑-物理”的全链路系统模型，确保红外热像仪产品设计的每一个功能都能追溯到用户需求，每一个结构设计都能匹配系统功能的实现；
• 人机交互架构设计：这是红外热像仪产品设计概念设计的核心，确定产品的握持方式、重心分布、按键布局、屏幕位置、调焦机构、交互逻辑，优先保障用户的操作舒适性与便捷性；
• 外观概念设计：结合品牌基因、场景特性、结构约束，输出3-5轮外观概念方案，坚持“功能决定形态”的红外热像仪产品设计原则，所有造型设计都必须服务于功能，杜绝“为了造型而牺牲功能”；
• 概念方案评审：组织多维度评审，从可行性、人机体验、品牌辨识度、制造成本等维度打分，最终确定1-2个方案进入红外热像仪产品设计详细设计阶段。

第三阶段：详细设计与工程落地——红外热像仪产品设计的血肉填充

这一阶段的核心目标，是将概念方案转化为可生产、可制造、可装配的详细设计图纸，完成人机工程、结构、热、材料、工艺的全维度详细设计，是红外热像仪产品设计落地的核心环节。

• 人机工程详细优化：基于确定的概念方案，制作3D打印手板，完成多轮人机工程测试，优化握持曲面、防滑纹理、按键尺寸与行程、屏幕角度等细节，确保适配95%以上成年人手型，满足戴手套操作的需求；
• 结构与热设计：这是红外热像仪产品设计详细设计的核心难点。结构设计上，完成机身分件、密封结构、加强结构、装配结构的详细设计，通过有限元仿真完成跌落、振动模拟分析，提前识别结构薄弱点；热设计上，通过CFD流体仿真，优化内部散热通道，采用复合散热与隔热设计，确保探测器在稳定温度区间工作；
• 光学与硬件适配设计：和光学工程师深度配合，设计镜头保护结构、调焦机构，避免影响光学性能；和硬件工程师配合，优化主板、电池、接口布局，确保电磁兼容性能达标，满足可装配性、可维护性要求；
• 可制造性设计（DFM）：这是红外热像仪产品设计能否顺利量产的关键，针对注塑、压铸等工艺，优化拔模角度、壁厚、圆角、分型面，降低模具成本和量产难度，确保产品量产一致性；
• 材料与工艺选型：结合场景需求，选择适配的材料与表面处理工艺，兼顾结构强度、防护性能、握持手感与外观质感，满足红外热像仪产品设计的场景适配要求。

第四阶段：样机验证与迭代优化——红外热像仪产品设计的试金石

这一阶段的核心目标，是通过样机制作与测试，验证红外热像仪产品设计方案的可行性、可靠性与用户体验，针对问题进行迭代优化，确保设计方案能真正落地。

• 手板样机验证：制作CNC手板样机，验证外观效果、装配可行性、人机工程体验，邀请一线用户试用，收集真实反馈，完成多轮迭代优化；
• 工程样机测试：制作完整工程样机，按照国标要求完成全项性能测试、环境测试、可靠性测试，针对测试中出现的问题，快速修改红外热像仪产品设计方案，重新制作样机验证，直到所有测试项目全部达标；
• 标定与算法适配：配合算法团队，完成辐射定标、非均匀性校正的适配，确保红外热像仪产品设计方案不影响测温精度与成像质量，同时优化人机交互界面，降低用户使用门槛；
• 设计冻结：经过多轮样机迭代与全项测试验证，所有指标均达到设计要求后，完成最终的红外热像仪产品设计冻结，输出完整的生产图纸、BOM表、工艺文件，进入量产准备阶段。

第五阶段：量产转化与落地交付——红外热像仪产品设计的终局验收

红外热像仪产品设计的最终价值，要通过量产落地来实现。这一阶段的核心目标，是确保设计方案能顺利实现批量生产，保证量产产品的一致性与可靠性。

• 模具开模与试模跟进：全程跟进模具制作、试模、改模过程，针对试模中出现的缺陷，快速优化红外热像仪产品设计方案，确保模具能稳定生产符合要求的零部件；
• 表面处理与工艺固化：确定零部件的表面处理工艺参数，制作标准样件，确保量产产品的外观质感与红外热像仪产品设计方案完全一致；
• 装配工艺优化：配合工厂工艺团队，制定标准化的装配流程、测试流程，优化装配工序，提升装配效率，确保量产产品的装配一致性；
• 供应链管控：配合采购团队，优化零部件供应链，对关键零部件供应商进行资质审核与样品验证，确保红外热像仪产品设计方案的量产落地。

五、红外热像仪产品设计核心技巧与实战心法

十余年红外热像仪产品设计实战，数十款产品的落地经验，结合国内核心期刊的专业研究，我们总结出了红外热像仪产品设计的四大核心技巧，也是我们始终坚守的设计心法，可直接复用至全品类仪表仪器产品设计中。

（一）人机工程优先，是红外热像仪产品设计的底层逻辑

红外热像仪是手持作业工具，人机工程设计的好坏，直接决定了产品的核心体验。我们始终坚持“人机工程优先”的红外热像仪产品设计原则，在概念设计阶段，就优先确定人机架构，而非先做外观造型。

• 黄金重心法则：手持产品的整机重心，必须落在握持区域的掌心范围内，距离握持点的轴向偏移不超过15mm，最大程度减少握持力矩，降低长时间握持的肌肉疲劳；
• 盲操作适配原则：核心功能按键必须放在拇指可及的舒适区域，带凸起的盲操标识，按键尺寸适配戴手套操作，避免误触，适配工业场景用户的作业习惯；
• 全场景可视性原则：优先选择亮度≥800nit的高亮度IPS屏，搭配防眩光、防指纹镀膜，优化屏幕角度设计，适配户外强光、逆光、暗光等全场景，确保用户随时清晰查看画面。

（二）环境适应性前置，拒绝红外热像仪产品设计后期补全

工业级产品的核心竞争力，是极端环境下的可靠性。我们始终坚持“环境适应性前置设计”，在红外热像仪产品设计的概念设计阶段，就将防护等级、工作温度范围、可靠性要求，作为核心设计约束，融入产品架构设计中，而非后期补全。

• 三防设计一体化：IP65及以上防护等级的产品，采用一体化密封结构，机身分件尽可能少，接缝处采用双道硅橡胶密封圈，从结构根源上杜绝进水、进尘的风险；
• 热设计双向适配：采用“被动隔热+主动散热”的复合设计，用低热导率材料做隔热层隔绝外部高温，用高效散热结构分散内部热量，确保探测器始终在稳定的温度区间工作；
• 可靠性仿真先行：在红外热像仪产品设计详细设计阶段，就完成跌落、振动、冲击的有限元仿真，提前识别结构薄弱点，优化结构设计，确保产品能承受严苛的环境测试。

（三）技术与美学平衡，功能决定红外热像仪产品设计形态

红外热像仪是工业级精密仪器，我们始终坚持“功能决定形态，技术与美学平衡”的红外热像仪产品设计理念，拒绝为了追求炫酷造型，牺牲产品的功能、可靠性与实用性。

• 造型服务于功能：产品的每一处造型设计，都必须有对应的功能价值，让红外热像仪产品设计的每一处细节，都“既好看，又好用”；
• 品牌基因系统化：在红外热像仪产品设计中，系统化植入品牌识别元素，形成家族化设计语言，在同质化市场中形成独特的品牌记忆点；
• 细分场景定制化：拒绝“一款设计打所有场景”，针对不同细分场景，做差异化的红外热像仪产品设计，精准匹配用户的核心需求。

（四）降低使用门槛，让红外热像仪产品设计服务于人

红外热像仪产品设计的核心用户，是一线作业人员，而非实验室里的科研专家。我们始终坚持“降低使用门槛，让技术服务于人”的交互设计理念，把复杂留给设计，把简单留给用户。

• 核心功能一键直达：将用户最常用的功能设置物理快捷键，避免多层菜单操作，提升作业效率；
• 专业算法傻瓜化呈现：将专业的参数校准算法优化为自动模式，用户只需对准被测物体，设备就能自动完成校准，输出精准测温数据，降低使用门槛；
• 数据管理轻量化：设计多模式数据传输功能，配合配套软件实现数据一键导出、检测报告一键生成，解决用户后期数据处理的痛点。

六、红外热像仪产品设计实战案例详解

为了让行业从业者更直观地理解红外热像仪产品设计全流程，我们以壹零壹工业设计落地的手持工业级红外热像仪全案设计为例，还原红外热像仪产品设计的完整实战过程，所有设计均严格对标GB/T19870-2018国家标准，参考《红外技术》核心期刊权威文献。

项目背景

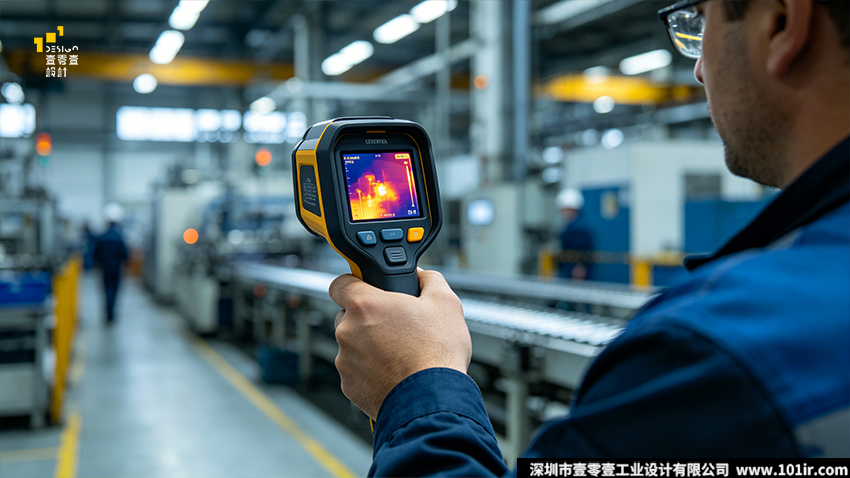

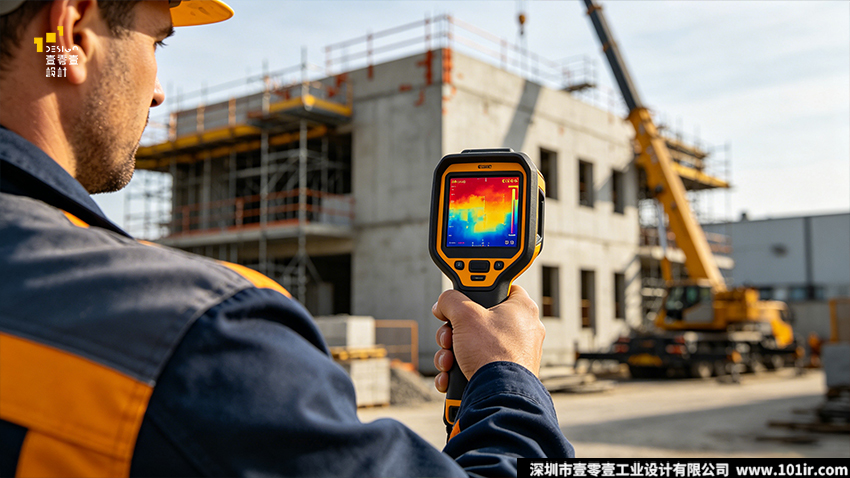

本项目针对国内电力巡检、工业设备检测、建筑节能检测市场，打造一款国产手持工业级红外热像仪。前期调研发现，市面上同类型产品普遍存在握持疲劳、户外屏幕可视性差、戴手套操作易误触、高低机位检测颈部负担重等行业痛点，本项目红外热像仪产品设计的核心目标，就是针对性解决这些痛点，打造一款为国内一线用户量身定制的手持红外热像仪。

红外热像仪产品设计全流程落地

• 需求定义阶段：通过深度调研，最终确定红外热像仪产品设计核心需求：核心场景为户外工业巡检，单手握持长时间作业，适配戴手套操作，工作温度，防护等级，红外分辨率，NETD，测温精度，整机重量，续航，满足国标全项测试要求。

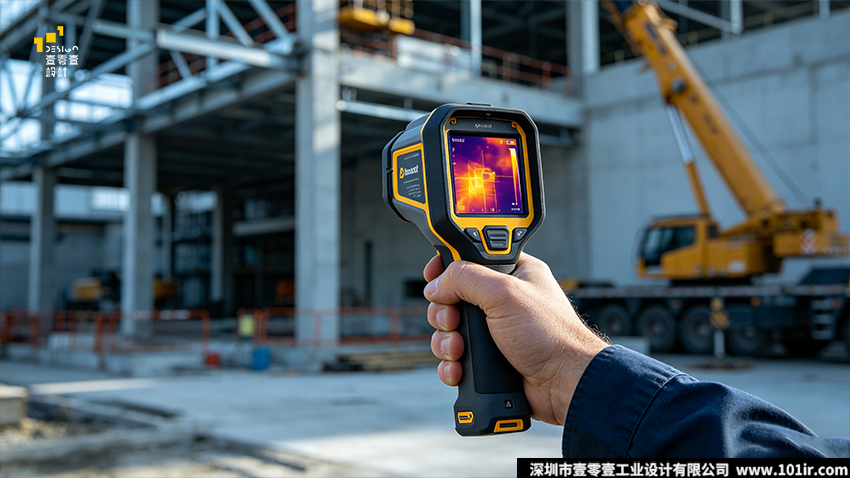

• 概念设计阶段：基于需求提出3套人机架构方案，最终确定“手枪式握持+可旋转镜头”的核心架构，握持角度，适配人体自然握持的手腕姿态；整机重心优化至握持区域，减少握持力矩；可旋转镜头适配高低机位检测，降低用户颈部负担。外观设计采用“工业灰+警示黄”配色，提升户外辨识度，镜头区域做环形加强结构，握持区域做大面积防滑纹理，形成兼顾功能与美学的红外热像仪产品设计方案。
• 详细设计阶段：通过多轮3D打印手板测试，优化握持曲面造型，适配95%以上成年人手型；按键尺寸优化为10mm，行程0.4mm，按压力度120g，核心按键全部放在拇指舒适操作区内，带盲操凸起标识。结构设计采用一体化机身双密封圈结构，实现IP65防护等级；内部采用石墨烯散热片+铝合金散热框架，优化散热通道；针对低温场景设计电池保温结构，同时完成DFM可制造性设计，确保量产可行性。
• 样机验证阶段：制作多台CNC手板，邀请工程师进行试用，收集优化建议并完成迭代。随后制作多台工程样机，完成国标要求的全项性能、环境、可靠性测试，通过2米跌落、随机振动、高低温循环测试，经过3轮样机迭代，所有指标均达到并优于国标要求，整机重量控制在580g，续航达到10小时。
• 量产落地阶段：完成模具开模与试模，优化外观件配色与表面处理工艺，固化装配流程与测试标准，最终实现批量生产。产品上市后，凭借优秀的人机体验、稳定的性能、极简的操作逻辑，获得了一线用户的高度认可，成为国产手持红外热像仪中极具竞争力的产品。

七、红外热像仪产品设计行业总结与未来趋势

红外热像仪产品设计，从来不是“画一个好看的外壳”，而是一套覆盖需求、技术、人机、工程、量产的系统级工程，是工业设计领域中最考验综合能力的品类之一，要求设计师既要懂用户、懂场景，又要懂技术、懂工艺、懂标准，在无数的约束与矛盾中，找到最优的设计解决方案。

国产红外热像仪的崛起，不仅是核心探测器技术的突破，更是红外热像仪产品设计能力的全面提升。好的工业设计，从来不是技术的附庸，而是技术与用户之间的桥梁——它能让实验室里的高端技术，真正走进一线作业场景，变成用户手里顺手、好用、放心用的工具。

随着红外技术的不断突破，AI智能识别、双光融合、物联网、在线监测等技术的快速发展，红外热像仪产品设计正在从“单一测温工具的设计”，向“全场景智能化检测系统的设计”快速演进，这给工业设计带来了全新的挑战，也带来了全新的机遇。未来，我们将持续深耕红外热像仪产品设计与仪表仪器产品设计领域，始终坚守“为用户设计、为场景设计、为中国制造设计”的初心，用专业的工业设计，赋能更多国产高端仪器仪表。

八、红外热像仪产品设计常见问题解答

1.红外热像仪产品设计必须遵循的核心国家标准是什么？

红外热像仪产品设计的核心基础国家标准为GB/T19870-2018《工业检测型红外热像仪》，该标准明确了工业级红外热像仪的性能要求、试验方法、检验规则、标志、包装、运输和贮存等全维度规范，是工业级红外热像仪产品设计不可突破的底线准则。

同时，细分场景的红外热像仪产品设计需遵循对应专项标准：消防用红外热像仪需遵循XF/T635《消防用红外热像仪》，车载红外热像仪需遵循GB/T43249-2023《汽车用被动红外探测系统》，安防用红外热像仪需遵循GA/T1708-2020《安全防范视频监控红外热成像设备》。



2.工业级红外热像仪产品设计的核心流程分为哪几个阶段？

标准化的工业级红外热像仪产品设计全流程分为五大核心阶段，分别是：

1.需求定义与规格锁定阶段：明确设计需求、合规边界、技术规格，输出设计需求说明书；

2.系统架构与概念设计阶段：完成系统架构、人机架构、外观概念设计，确定核心设计方向；

3.详细设计与工程落地阶段：完成人机工程、结构、热、材料、工艺的全维度详细设计，实现可制造性；

4.样机验证与迭代优化阶段：通过手板与工程样机测试，验证设计方案，完成迭代优化与设计冻结；

5.量产转化与落地交付阶段：完成模具开模、工艺固化、装配优化、供应链管控，实现产品量产落地。



3.手持红外热像仪产品设计中，人机工程优化的核心要点有哪些？

手持红外热像仪产品设计的人机工程优化，核心围绕“降低操作疲劳、提升操作便捷性、适配全场景作业”三大目标，核心要点包括：

1.重心优化：整机重心需落在握持区域的掌心范围内，距离握持点轴向偏移不超过15mm，减少握持力矩与肌肉疲劳；

2.握持设计：握持角度适配人体自然握持的手腕姿态，握持曲面适配95%以上成年人手型，搭配防滑纹理，适配戴手套操作；

3.按键布局：核心功能按键放在拇指舒适操作区内，带盲操凸起标识，按键尺寸适配戴手套操作，避免误触；

4.屏幕设计：选用高亮度防眩光屏幕，优化屏幕角度，适配户外强光、高低机位等全场景观测需求，降低用户颈部负担。



4.红外热像仪产品设计中，如何平衡散热性能与IP防护等级的矛盾？

散热与防护的矛盾是红外热像仪产品设计的核心行业难题，平衡二者的核心设计方法为：

1.采用“被动散热为主、主动散热为辅”的设计方案，优先通过结构优化实现散热，避免开孔破坏防护性能；

2.采用一体化铝合金散热框架，将主板、探测器等发热元器件与散热框架紧密贴合，通过机身外壳实现均匀散热，无需额外开孔；

3.采用石墨烯散热片、导热硅胶等高效导热材料，优化内部热传导路径，快速将热量传导至散热结构；

4.采用双道密封圈、一体成型硅胶按键、防水密封接口等设计，在少量必要开孔处做好密封防护，确保散热设计不影响IP防护等级；

5.针对高温场景，采用“隔热层+散热结构”的复合设计，隔绝外部高温的同时，快速导出内部热量，兼顾防护与散热。



5.红外热像仪产品设计的核心行业痛点有哪些？

当前红外热像仪产品设计的核心行业痛点主要分为五大类：

1.性能与形态的底层矛盾：高性能需求与小型化轻量化需求的对立，散热需求与高防护等级需求的对立；

2.人机交互的普遍性痛点：重心设计不合理、按键布局不科学、户外屏幕可视性差、操作逻辑复杂，用户上手门槛高；

3.环境适应性设计难题：极端环境下的可靠性不足，实验室性能达标，但真实工业场景易出现故障；

4.精度与使用门槛的矛盾：专业测温功能操作门槛高，普通用户无法发挥设备性能，出现“参数达标、实际用不准”的问题；

5.同质化竞争困境：市面上产品设计千篇一律，缺乏细分场景定制化设计，差异化竞争力不足。



6.红外热像仪产品设计前期，需要完成哪些核心调研工作？

红外热像仪产品设计前期的调研工作，直接决定了设计方向的准确性，核心需完成三大维度的调研：

1.政策与标准体系调研：梳理现行有效的国家标准、行业标准，明确红外热像仪产品设计的合规边界与硬性要求；

2.产业链与技术现状调研：调研上游核心器件的技术参数、中游制造的量产工艺、下游行业的技术发展趋势，确保红外热像仪产品设计方案贴合产业链实际能力；

3.用户与场景深度调研：深入一线作业场景，与终端用户深度访谈，拆解用户的作业流程、使用环境、核心需求与痛点，确保红外热像仪产品设计真正贴合用户需求。



7.红外热像仪产品设计中，DFM可制造性设计的核心要求是什么？

DFM可制造性设计是红外热像仪产品设计能否顺利量产的关键，核心要求包括：

1.注塑件设计：壁厚均匀控制在2.0-2.5mm，拔模角度不小于3°，优化圆角与分型面，避免注塑缩水、变形、模具倒扣等问题；

2.机加工件设计：优化结构工艺性，减少复杂加工工序，控制加工精度要求，降低量产成本与加工难度；

3.装配设计：优化机身分件与装配结构，采用标准化紧固件，减少装配工序，设计防呆结构，提升装配效率与量产一致性；

4.表面处理设计：选择成熟稳定的表面处理工艺，明确工艺参数与验收标准，确保量产产品的外观质感一致性；

5.供应链适配：设计方案贴合国内供应链的量产能力，优先选用通用化、标准化的零部件，降低供应链风险。



本文权威参考文献与资料出处

1.中华人民共和国国家标准GB/T19870-2018《工业检测型红外热像仪》[S].国家市场监督管理总局,中国国家标准化管理委员会,2018.

2.张寒,袁绶章,字正华,等.基于MBSE的红外热像产品系统方案设计方法研究[J].红外技术,2026,48(4):383-391.

3.韩强,孙娟,张宏坤,等.单手握持便携式热像仪的人体工学设计[J].红外技术,2018,40(7):684-690.

4.席志远,施海亮,曹家升,等.高温环境下红外热像仪热防护系统的设计与优化[J].红外与激光工程,2024,53(6):234-242.

5.邢素霞.红外热成像与信号处理[M].北京:国防工业出版社,2011.

6.高有涛.某型红外热像仪结构改进设计研究[J].红外技术,2022,44(2):145-150.

7.MichaelVollmer,Klaus-PeterMöllmann.InfraredThermalImaging:Fundamentals,ResearchandApplications[M].2ndEdition.Wiley-VCH,2017.

8.石彰,贺媛,潘栋.连续变焦红外热像仪结构设计及装调工艺研究[J].激光与红外,2024,54(3):401-406.

9.潘攀,崔秀梅,陆旭光.基于人机工程学的手持式军用红外热像仪结构的优化设计[J].红外,2005,(7):18-22.
