光时域反射仪 精工稳测 睿视无间 检测设备工业设计案例

在光纤网络的检测与维护中，光时域反射仪（OTDR）是工程师不可或缺的工具。

这款OTDR的设计，聚焦于核心功能、操作体验、环境适应性与专业形象，力求成为工程师高效工作的可靠支持。





一、专注效率：清晰布局

操作界面围绕核心检测功能设计。

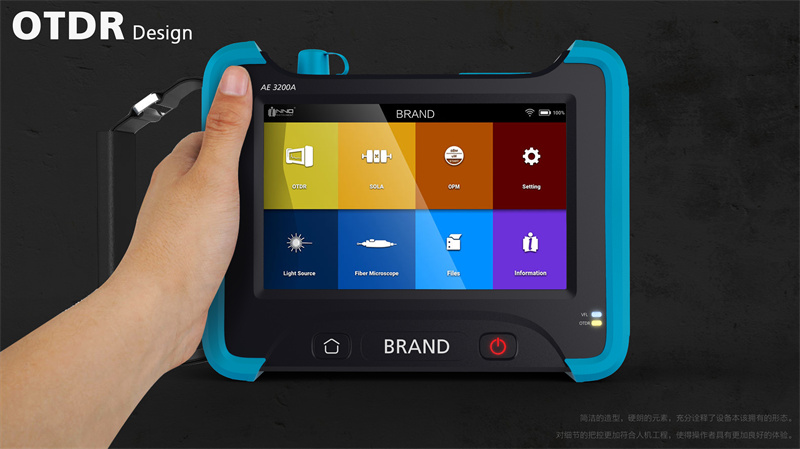

彩色触控大屏分区明确，常用功能（如OTDR、SOLA、OPM）可快速直达，减少操作层级。

侧面的散热孔与接口布局合理，既保障设备长时间稳定运行，也使连接光纤、调试配件更为顺手。设计服务于功能，让工程师能更专注于检测任务本身。





二、人机优化：贴合使用

充分考虑工程师手持操作和移动的需求。

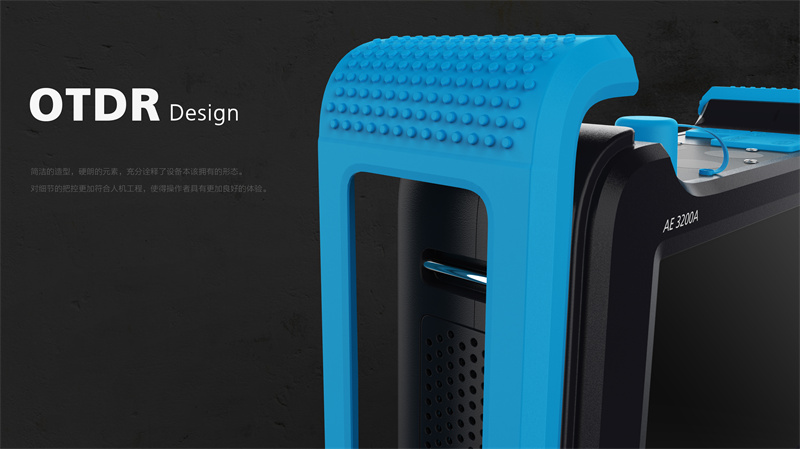

设备边缘圆润过渡，握持时贴合手型，减轻长时间作业的疲劳感。

顶部提手设计方便携带，无论是登高作业、机房调试还是户外作业场景，都能轻松携带转移。





三、无惧严苛：稳固防护

针对机房、户外等复杂工作环境，设备强化了防护性能。

外壳采用防滑、抗摔材质，边角经过加固处理，能有效缓冲意外跌落或磕碰对内部精密元件的冲击。

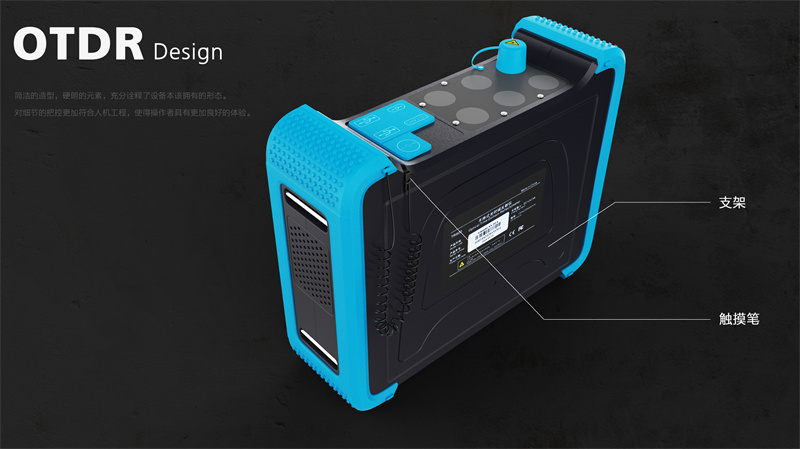

底部可展开支架提供稳定支撑，解放双手操作；配套触摸笔设计有收纳位，避免遗失。这些防护措施提升了设备在严苛条件下的可靠性。





四、专业质感：简约实用

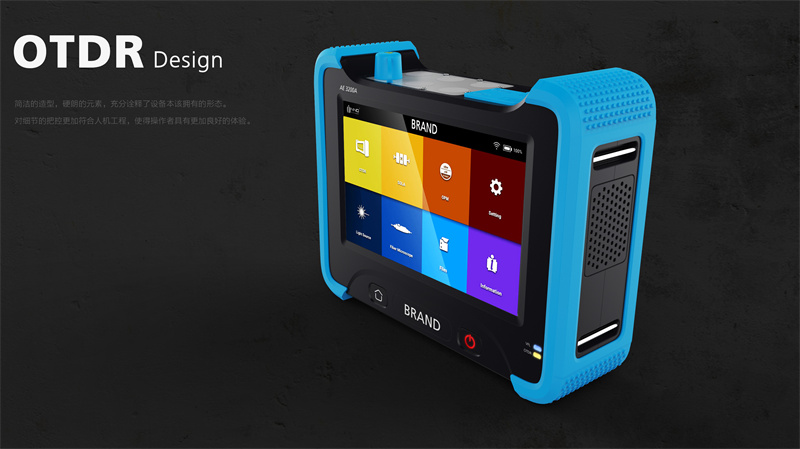

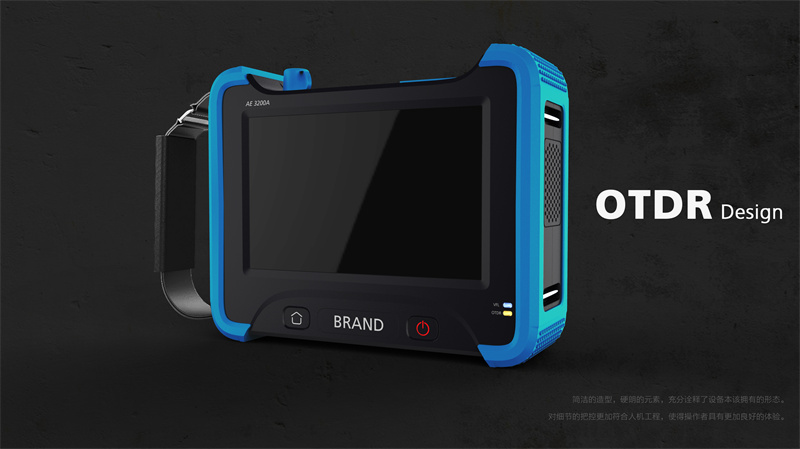

外观采用简约硬朗的线条，蓝黑配色体现专业科技感。

造型摒弃冗余，既满足工业设备的实用要求，也融入现代美感。设备在机房中不显突兀，手持时彰显专业素养。

设计传递出专业工具应有的质感，提升工程师的使用认同感。





结尾：

从高效清晰的功能布局、贴合实际的操作设计，到应对严苛环境的可靠防护，再到简约专业的质感呈现，这款OTDR的设计始终服务于工程师的专业需求。

它是精准洞察光纤网络的得力工具，助力工程师更高效、更从容地完成每一次检测任务。
