一、LED显示屏设计

摘要：ATR租借系列LED透明屏幕。LED屏幕租借过程中存在的问题主要是接线杂乱、过多;结构构架粗大，影响整机重量，同时影响透明屏的通透性问题。组合式线路连接方式，可以解决线路存在的杂乱、不整洁等问题，提高透明屏的整体通透性。

设计产品：ATR租赁系列LED透明屏

所属分类：电子产品设计

设计时间：2021年3月

设计周期：2.5个月

服务内容：显示屏外观设计，结构设计

设计费用：*万元

客户需求：整体给人感觉要整洁、通透性散热要好。

电子产品设计

图1 LED显示屏外观设计效果图图片源于洛可可

1.LED显示屏设计市场洞察

项目背景：LED屏幕租借过程中存在的问题主要是接线杂乱、过多;结构构架粗大，影响整机重量，同时影响透明屏的通透性问题。

用户需求：改换结构方式，整体压铸成型箱体，减少装配工序，减轻一定重量，同时增强结构构架稳定性。组合式线路连接方式，可以解决线路存在的杂乱、不整洁等问题，提高透明屏的整体通透性。

2.LED显示屏设计策略

产品策略：组合式线路连接方式，可以解决线路存在的杂乱、不整洁等问题，提高透明屏的整体通透性。

优化升级：标准1000x500mm铝合金压铸一体成型箱体，强度牢固可靠，结构框架稳定;轻经验，整箱仅8KG，只是一般同面积产品重量的一半，边框最薄厚度只有4.8mm，这扩大了屏幕的透明度，达到超超90%。

led透明显示屏散热结构设计

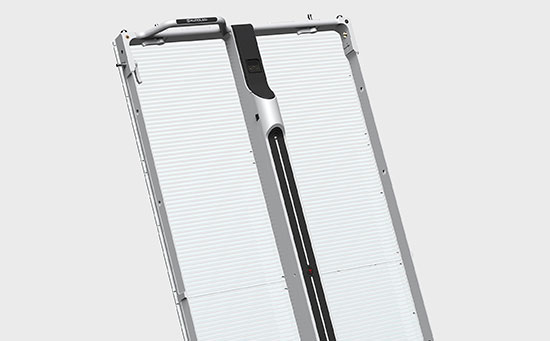

图2 LED显示屏背面造型设计图图片源于洛可可

3.LED显示屏设计解决方案

电源模块采用硬接线方式，改变原有的接线方式，减少繁琐的步骤，实现2秒内即插即用，为维修人员提供更大的方便，同时还能保持屏幕的清洁。

我们以“晶莹透亮”为设计理念，对产品造型进行简化设计，以简洁的几何形态作为视觉中心，弱化周边功能结构，同时采用模块化设计，改善产品拼接的复杂过程，一步到位。
